Что должна уметь программа для проектирования водоснабжения
Программа для проектирования канализации должна соответствовать 10 критериям.

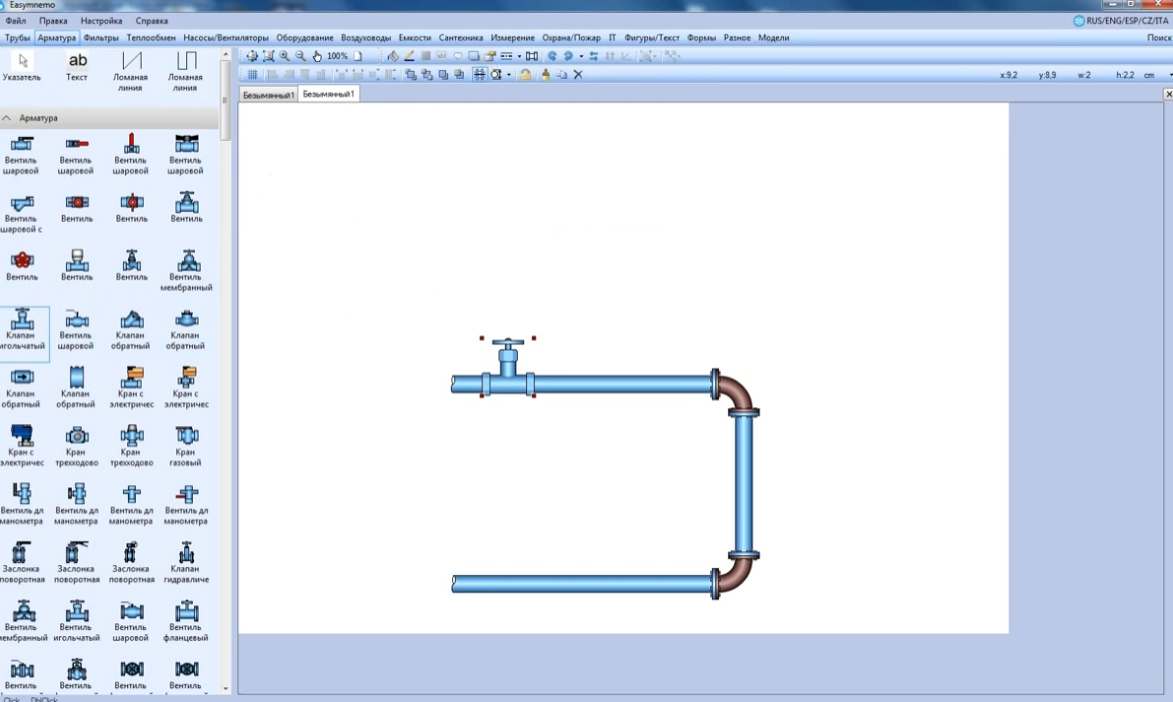

1. Создание 2D-схем и трёхмерных моделей трубопроводов
Это базовая суть любого проектировочного ПО. Программа для моделирования сантехники должна позволять работать в 2 режимах:
- В 2D. Программа рисует трубопроводы не как примитивы, а как объекты со свойствами (диаметр, материал, уклон). Должна быть возможность рисовать «по трассе» (под 45°, 90° и с произвольными углами) с автоматической расстановкой отводов и тройников.
- В 3D (BIM). Модель строится параллельно с чертежом (или наоборот). Труба в 3D — это не цилиндр для красоты, а тело с физической толщиной стенки и внутренним диаметром. Это нужно, чтобы:
- Визуально проверять, не проходит ли труба сквозь балку.
- Рассчитывать изоляцию (объем теплоизоляции считается по внешнему диаметру трубы).
2. Проектирование ХВС, ГВС и канализации
Программа должна четко различать системы, назначая им разные цвета, слои и расчетные формулы. Нюансы расчета:
- ХВС (Холодное водоснабжение). Расчет ведется по максимальному секундному расходу. Программа должна учитывать, что расход зависит от количества приборов и вероятности их одновременного включения.
- ГВС (Горячее водоснабжение). Здесь две стадии расчета:
- Расходный режим (как у ХВС, но свои нормы).
- Циркуляционный режим — это самое сложное. Программа обязана рассчитать теплопотери стояков и подобрать циркуляционный насос так, чтобы вода в дальней точке остывала не более чем на 8–10°C (по СП).
- Канализация (К1/К2). Это не напорный, а безнапорный (самотечный) расчет. Программа должна:
- Автоматически назначать уклоны (минимальные — по СП 30.13330).
- Проверять наполнение трубы (H/D) и скорость потока (чтобы не было заиливания).
- Отдельно считать ливневую канализацию (К2) по интенсивности дождя для вашего региона.

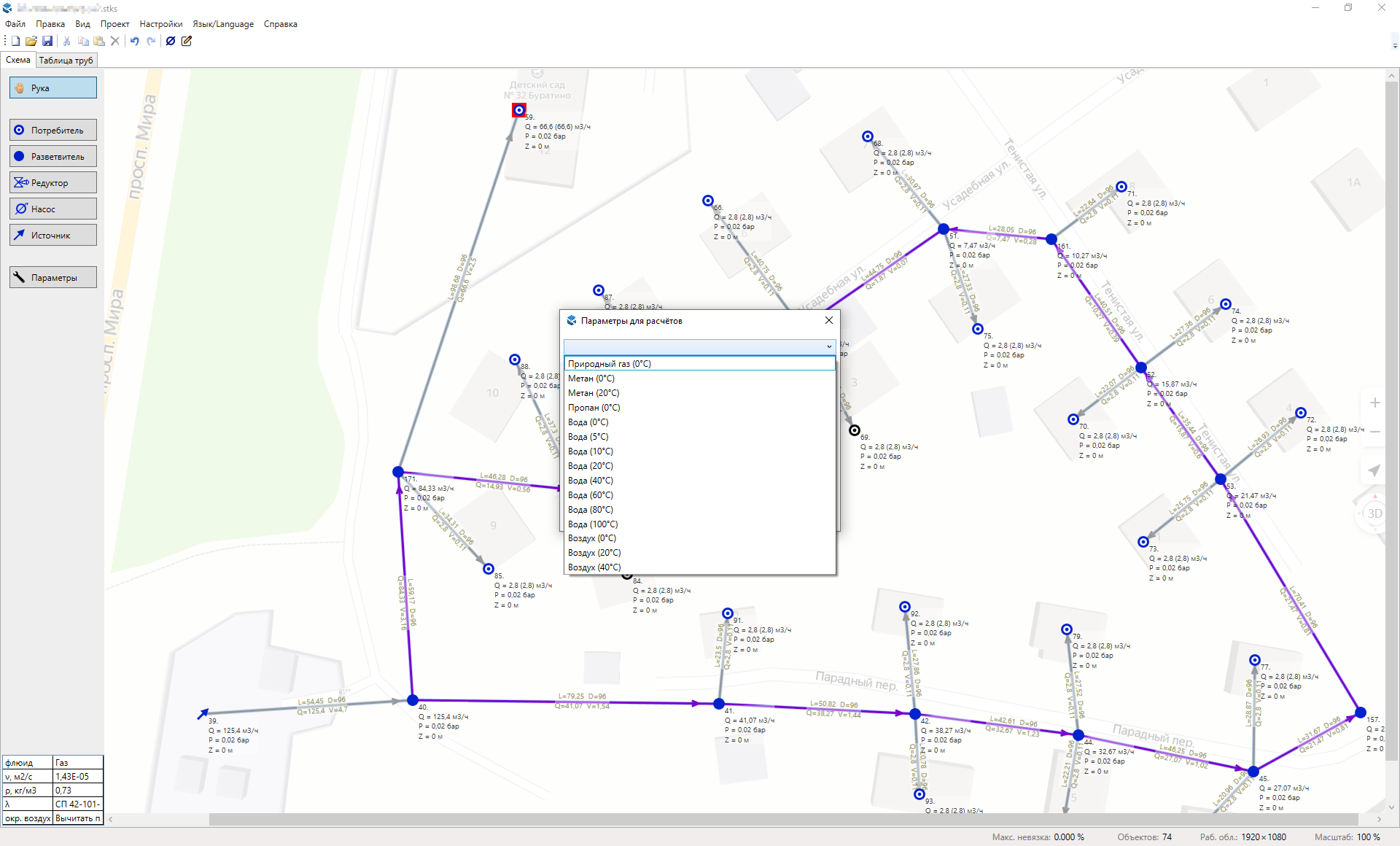

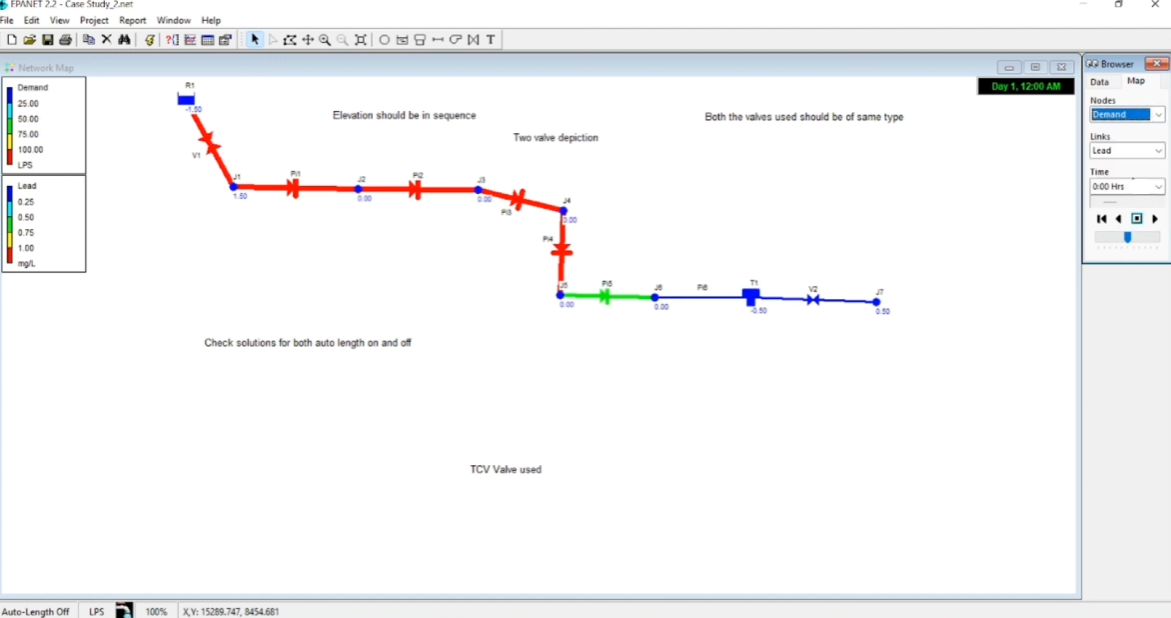

3. Гидравлический расчет, расход воды и потери давления
Если программа для моделирования водопровода не позволяет выполнять расчеты, то это просто «рисовалка», которая не позволяет тестировать систему водоснабжения. Какие функции нужны:
- Расчет расходов. Программа суммирует расходы всех сантехприборов (смеситель, унитаз, душ) на участке, применяет коэффициенты одновременности (по СНиП 2.04.01-85) и выдает итоговый расчетный расход (л/с) для каждого участка сети.
- Потери давления по длине. Рассчитываются по формуле Дарси-Вейсбаха. Критически важно, чтобы программа позволяла выбирать эквивалентную шероховатость труб (для старых стальных — 0,5 мм, для новых пластиковых — 0,005 мм). Ошибка в выборе материала дает разницу в потерях до 40%!
- Местные сопротивления. Программа должна автоматически считать потери на тройниках, отводах, вентилях и счетчиках воды (либо по эквивалентной длине, либо по коэффициенту КМС).
4. Автоматический подбор диаметров труб, арматуры и оборудования
Программа не должна заставлять инженера угадывать диаметр. Какие функции потребуются для работы:
- Подбор диаметра. По расчетному расходу и рекомендуемой экономичной скорости (для воды это 0,9–1,5 м/с) программа сама подбирает ближайший стандартный диаметр из сортамента.
- Подбор счетчиков воды. По максимальному расходу программа выбирает калибр счетчика (например, Ду 15, 20, 25) и проверяет потерю давления на нем (она не должна превышать 2,5 м вод. ст. для крыльчатых).
- Подбор насосов. Программа строит характеристику сети (зависимость напора от расхода) и накладывает на нее график из каталога насоса. Идеально, если рабочая точка попадает в зону максимального КПД (60–80%).
- Арматура. Автоматически расставляет пожарные гидранты по нормам радиуса действия, обратные клапаны на всасе насосов, и запорную арматуру на ответвлениях длиннее 50 метров.

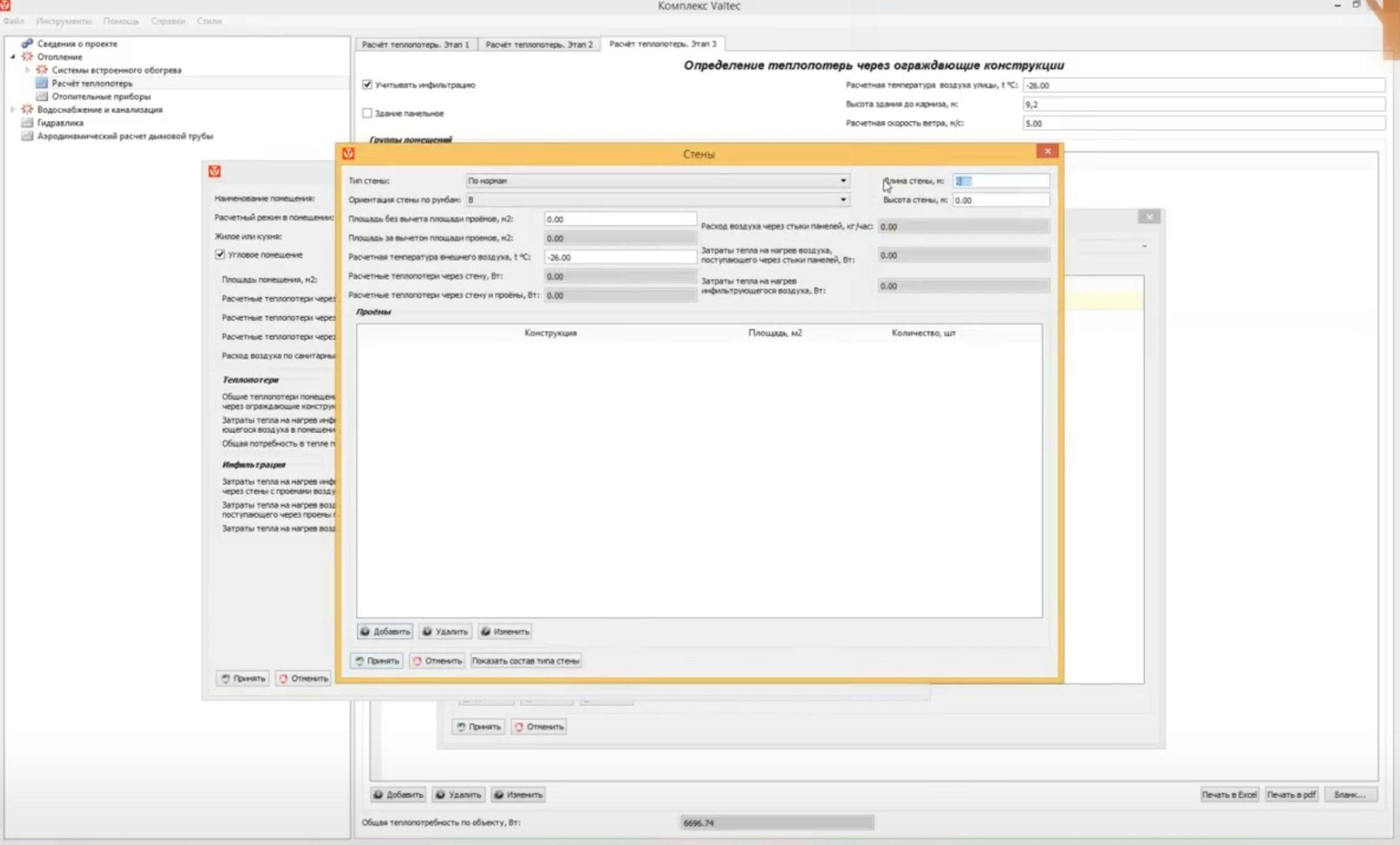

5. База труб, фитингов, сантехники и оборудования производителей
Профессиональные программы для проектирования частного дома часто имеют библиотеки материалов и базы данных, которые позволяют сразу подобрать подходящие товары от конкретного производителя. Что должно быть в приложении:
- Расширяемая база материалов. В программе должны быть предустановлены библиотеки не просто «Труба ПП», а конкретно Valtec, Rehau, Aquatherm, Wavin и российские заводы (Полимержилстрой). С указанием точных наружных/внутренних диаметров и шероховатости.
- Фитинги. База должна содержать коэффициенты местных сопротивлений (КМС) для каждого конкретного фитинга, а не усредненные.
- Сантехника. Возможность вставить в модель не просто точку, а конкретную модель унитаза или душевой кабины с указанием ее расхода (приоритет стока).
6. Проверка пересечений и ошибок в модели
Это функция «контроля качества», которая ловит глупые ошибки до выхода на стройку. Важные функции программы:
- Коллизии (Clash Detection). Программа сканирует 3D-модель и ищет:
- Пересечение трубы с несущей арматурой (перекрытие, колонна).
- Пересечение трубы ХВС и ГВС (нельзя, чтобы они касались без теплоизоляции).
- Пересечение водопровода с кабелями и вентканалами (охранные зоны).
- Логические ошибки. Программа проверяет:
- Не идет ли канализация вверх? (Напоминает про уклон).
- Нет ли «мертвых зон» (тупиков) длиннее 10 метров для ГВС (нарушает циркуляцию).
- Не забыл ли инженер поставить обратный клапан после водомера?
- Визуализация ошибок. Проблемы подсвечиваются красным, а программа выдает список в виде отчета: «На участке между узлами 12 и 13 скорость превышена на 20%».

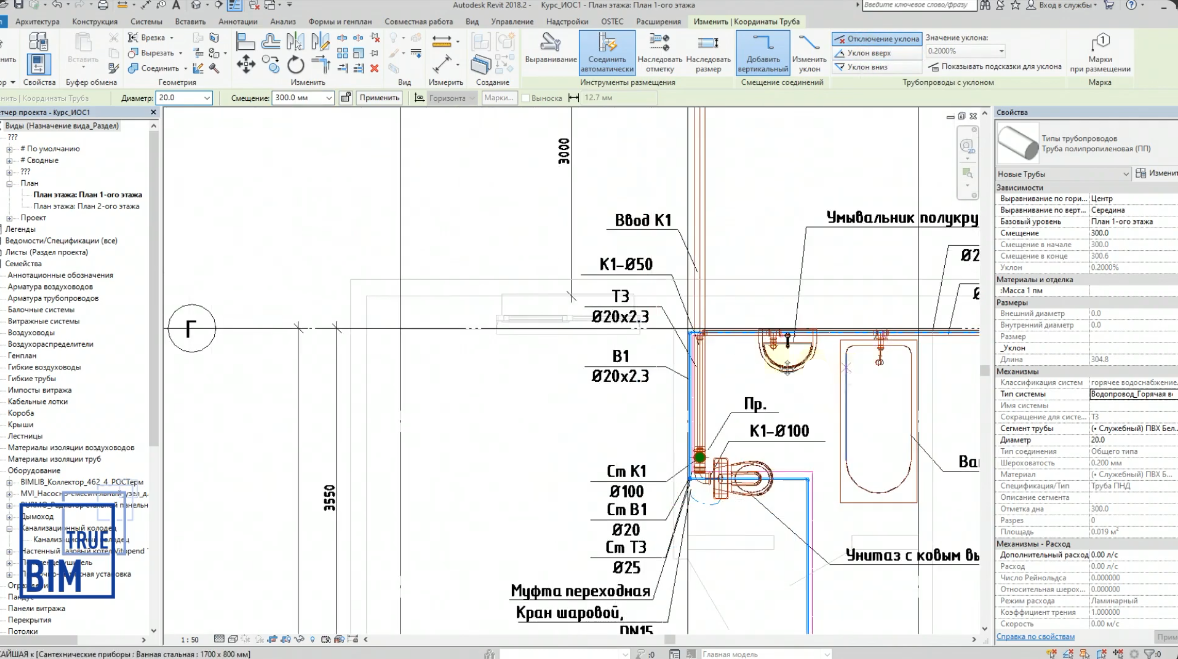

7. Автоматическое построение планов, разрезов и аксонометрических схем
Инженер рисует модель 1 раз, а программа автоматически вырезает нужный слой (на высоте 0,000 или +0,500) и показывает трубы, стояки и приборы в проекции сверху с простановкой размеров (привязка к осям стен). При нажатии на линию разреза программа строит боковой вид трассы с отметками уровня пола, перекрытия и глубины заложения труб.
Стоит отметить, что все чертежи должны автоматически обновляться, если вы поменяли диаметр в модели. Все профессиональные программы для 3D-моделирования корректируют документацию без участия пользователя.
8. Формирование спецификаций, сметы и отчётов
Данная функция нужна для подготовки финальной документации, которая потребуется для реализации проекта. Программа автоматически подсчитывает:
- Общую длину труб каждого диаметра (в погонных метрах).
- Количество фитингов (тройники, муфты, колена) — поштучно.
- Количество кранов, клапанов и насосов.
Также программа проектирования водоснабжения создает ведомость объемов работ. Это не просто список деталей, а разделение по типам работ (например: «Прокладка труб ПП длиной 100 м», «Установка счетчиков — 5 шт.»). Это основа для сметы.
9. Работа по российским ГОСТ, СП и СНиП
Если говорить о профессиональных решениях для коммерческого использования, то проекты должны соответствовать жестким нормативным требованиям.В программу должны быть зашиты актуальные редакции:
- СП 30.13330.2020 (Внутренний водопровод и канализация) — основной документ.
- СП 31.13330 (Наружные сети).
- СП 10.13130 (Противопожарный водопровод).
10. Импорт планов и экспорт в DWG, DXF, PDF и IFC
Чтобы вы могли импортировать проект в сторонние CAD-системы и программы для расчета сметы, инструмент должен поддерживать 3 важных формата:
- DWG/DXF — для сдачи проекта в AutoCAD (сохраняются слои и шрифты).
- PDF — для печати и согласования (форматы А1, А3).
- IFC — для BIM. Формат нужен для выгрузки проекта сантехники в общую цифровую модель здания (Revit, ArchiCAD, Navisworks) со всеми атрибутами труб (диаметр, материал, производитель), а не просто геометрией.
Программы для проектирования водоснабжения на Windows, macOS, Linux

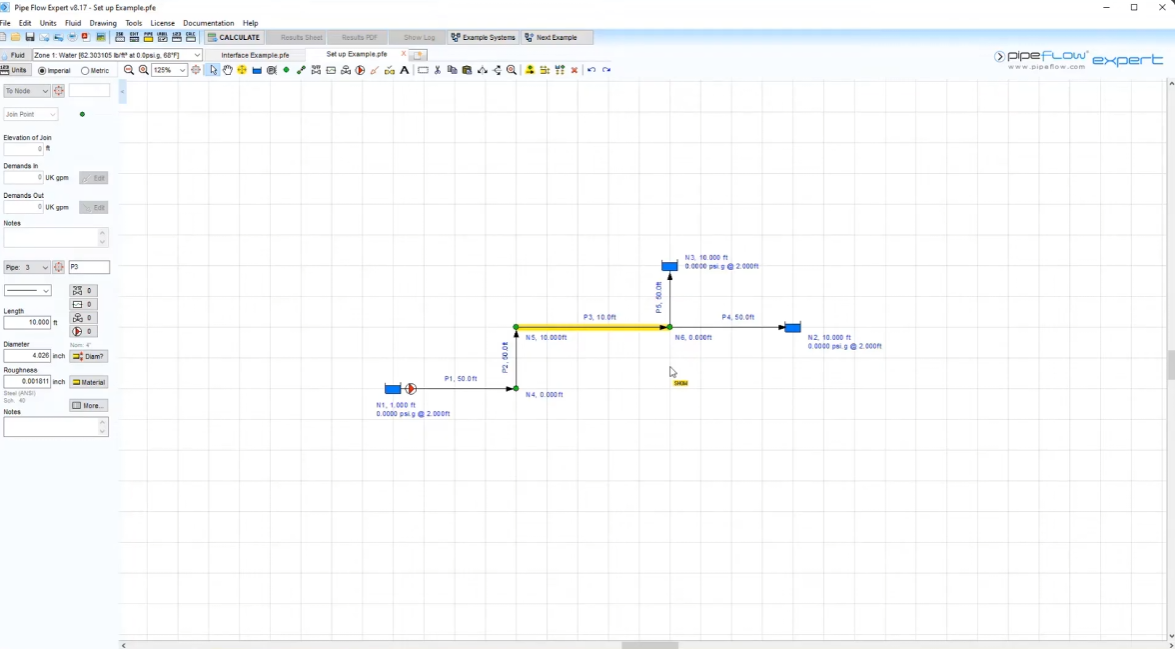

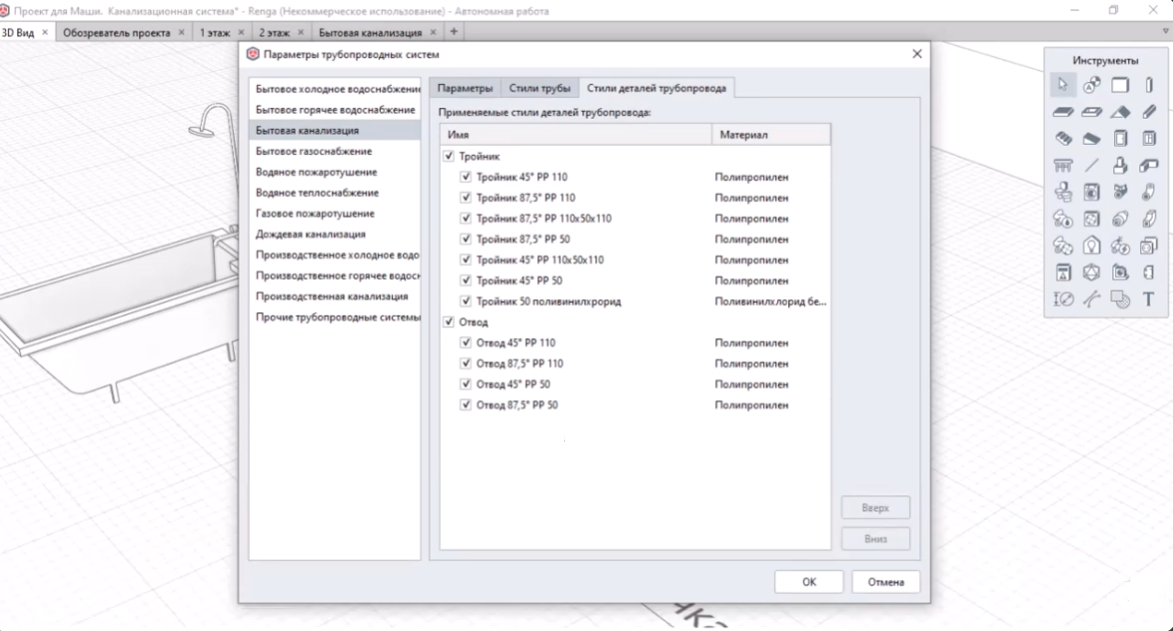

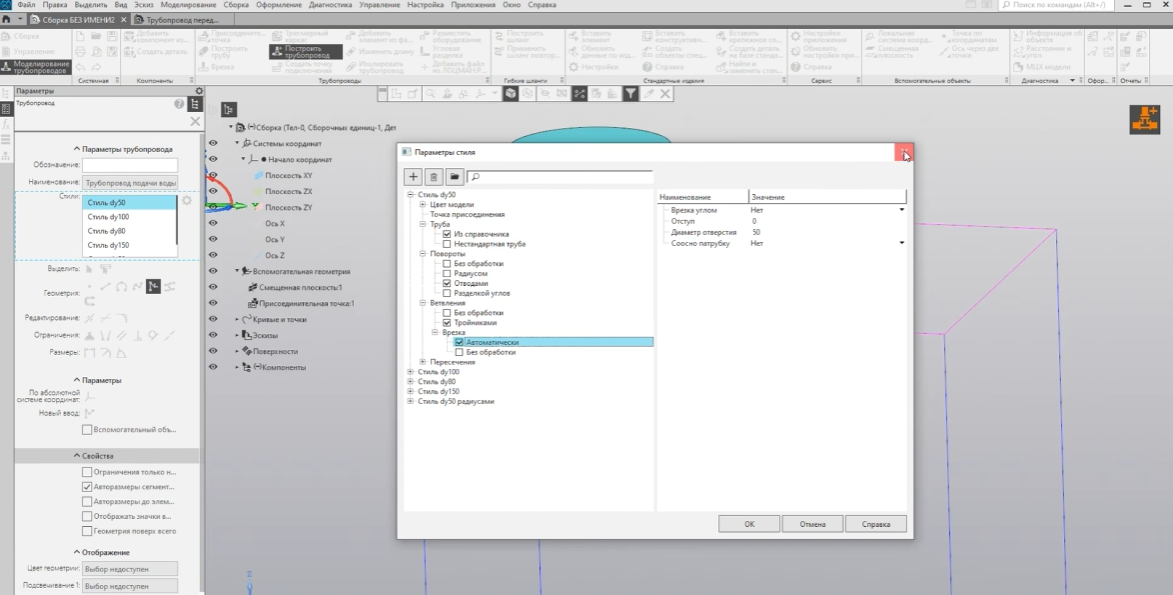

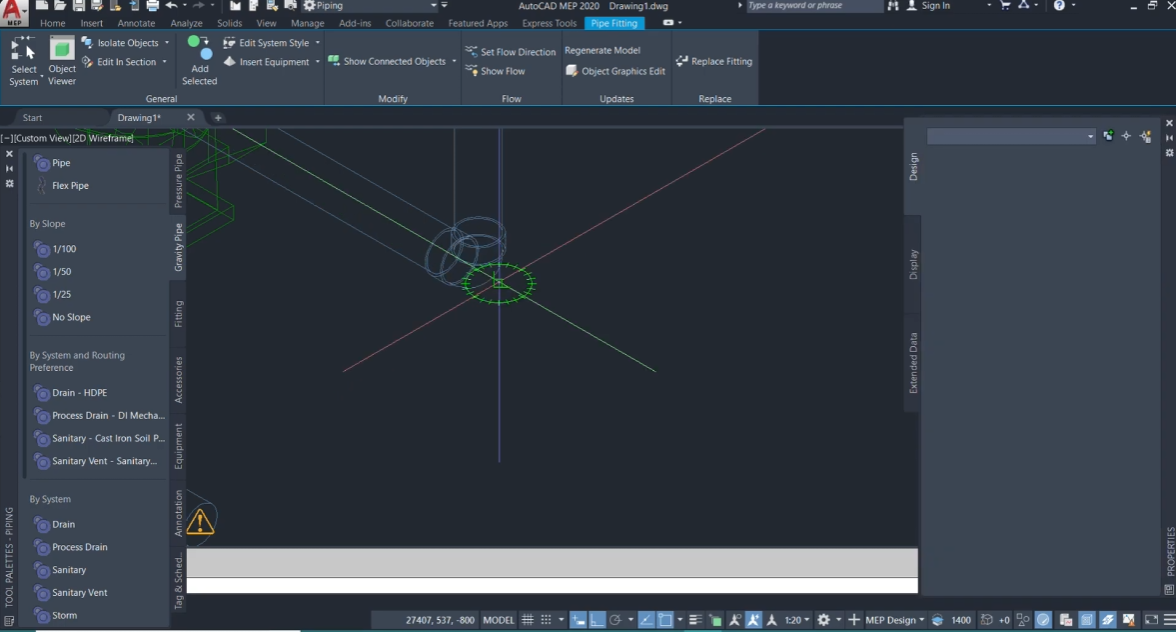

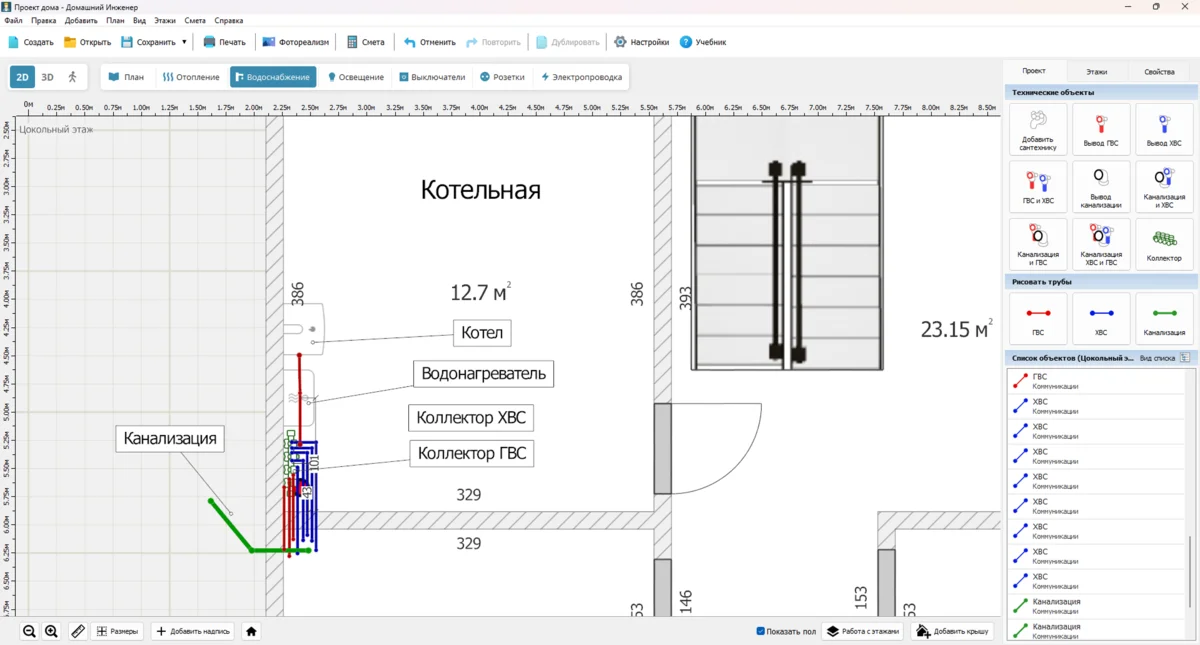

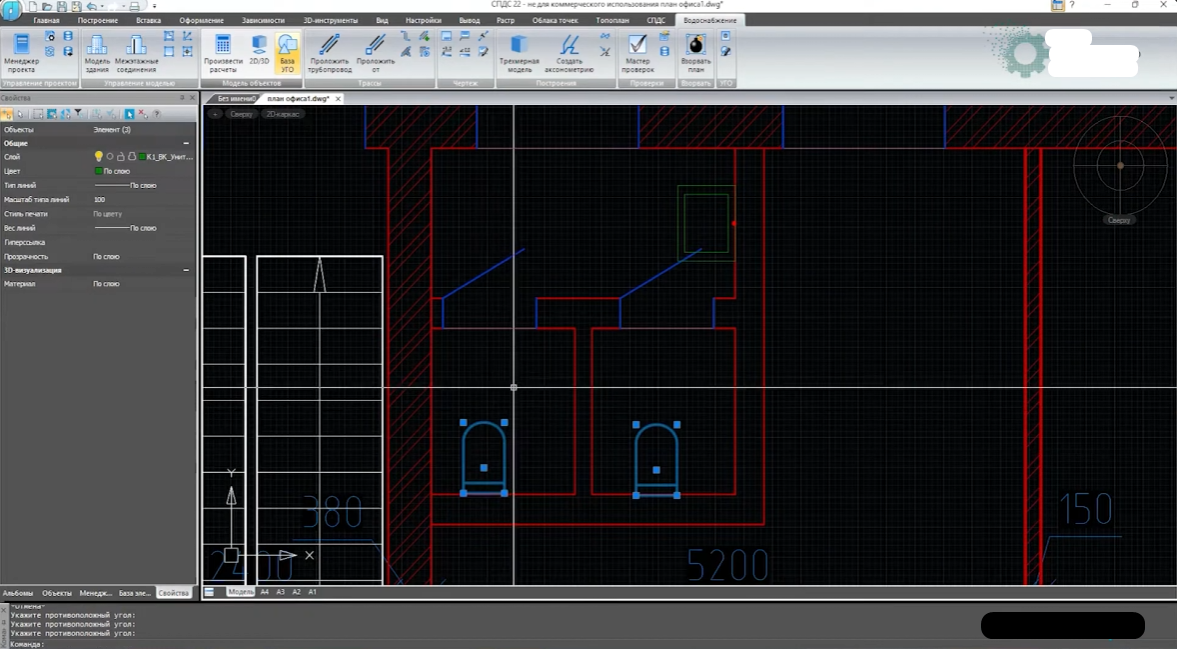

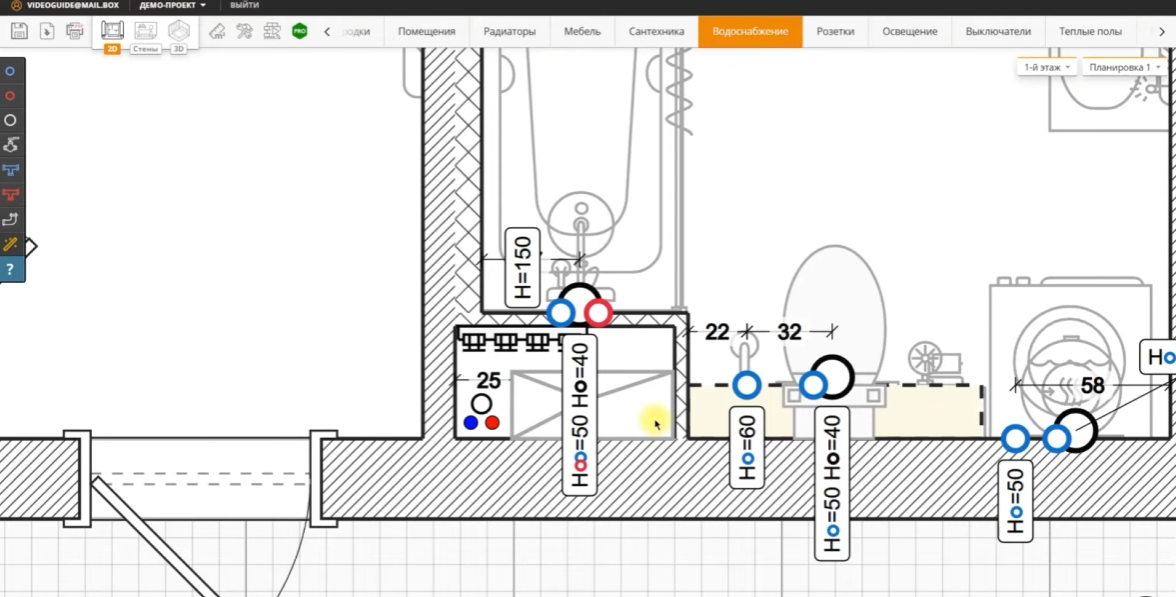

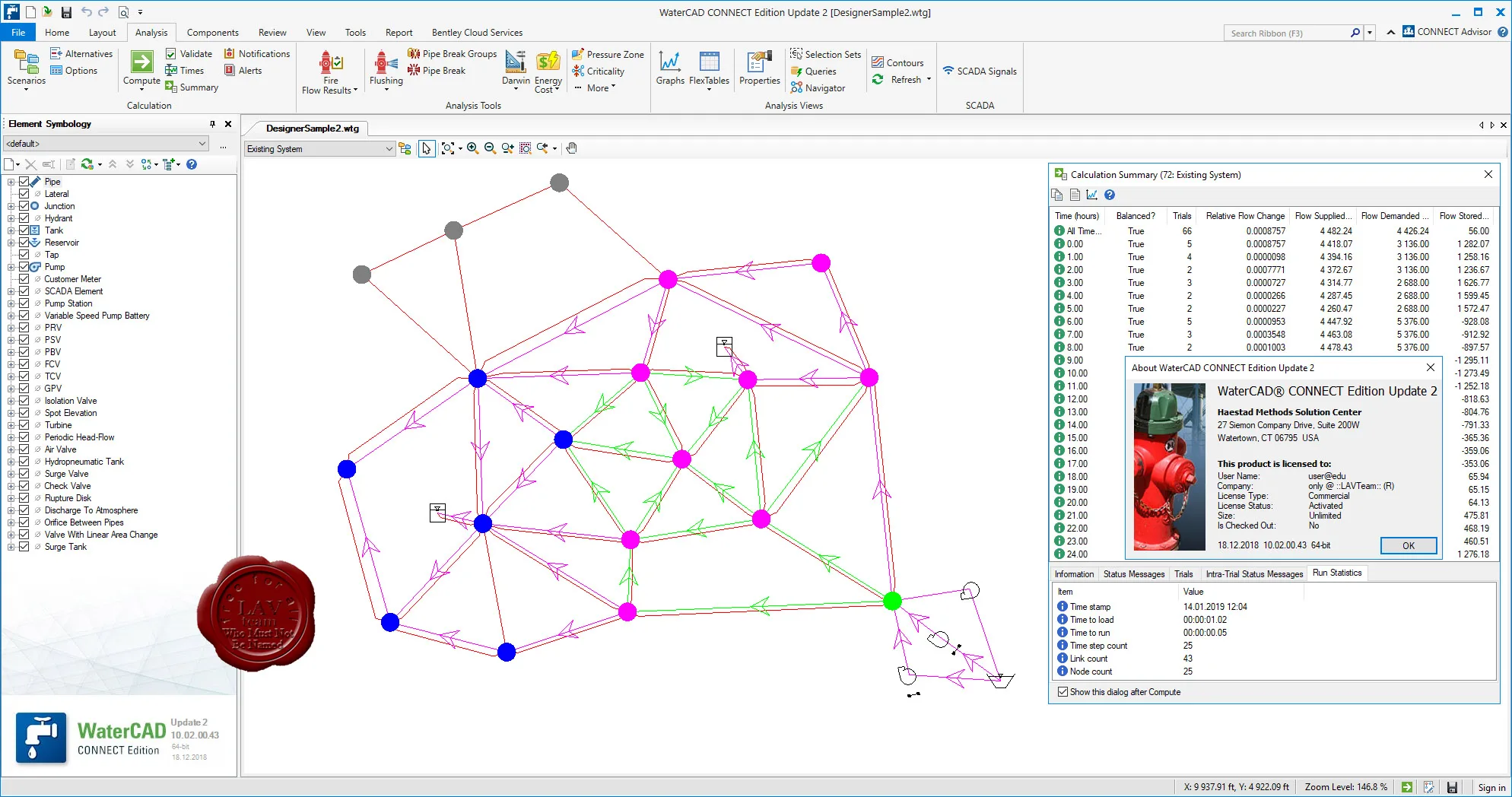

Чтобы подготовить план, вам понадобится программа для проектирования водопровода. В отличие от работы вручную, приложение позволяет быстро и качественно разработать систему водоснабжения. Рассмотрим 14 популярных решений. Также рекомендуем изучить подборку программм для черчения на компьютере.

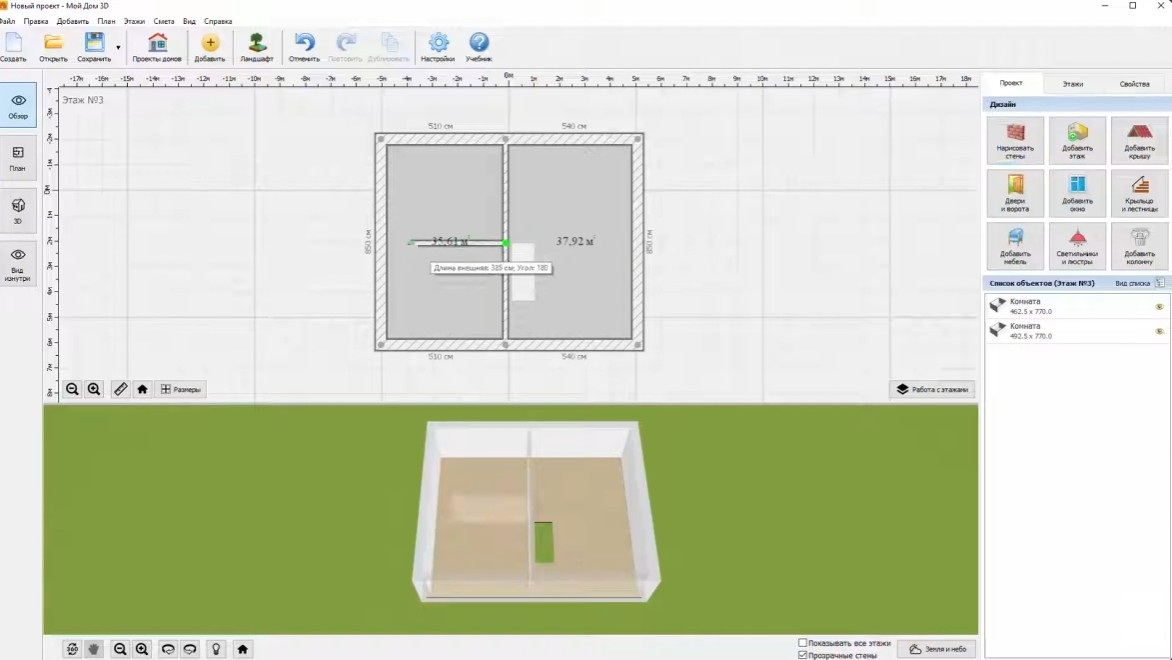

Мой Дом 3D
Стоимость лицензии: от 693 рублей.
Российское приложение для проектирования домов, инженерных сетей и ландшафта, ориентированная на частных застройщиков и небольшие проектные бюро. Если вам нужна интуитивно понятная программа для сантехники, моделирование нужно выполнить на базовом уровне, то Мой Дом 3D отлично подойдет.
Основные возможности:
- Проектирование водоснабжения и канализации
- 3D-визуализация дома и коммуникаций
- Библиотеки сантехнического оборудования
- Расчет материалов
- Экспорт чертежей
Плюсы:
- Качественная визуализация
- Русскоязычный интерфейс
- Низкий порог входа
Минусы:
- Ограниченный функционал для профессионального проектирования
Для Windows 11, 10, 8, 7
