AutoCAD MEP — специализированный инструментарий Autodesk для проектирования механических, электрических и сантехнических систем зданий. Он предназначен для разработки схем вентиляции, воздуховодов, трубопроводов, водоснабжения, канализации, силовых и осветительных сетей. В отличие от обычного черчения линиями, инженер использует объекты с заданными размерами, типами соединений и техническими свойствами. Сегменты трасс, отводы, тройники и оборудование формируют связанную систему, информацию о которой можно использовать в чертежах и спецификациях.
AutoCAD MEP — не модуль Revit и не отдельная лицензия. Это устанавливаемая отдельно специализированная сборка, доступная по подписке AutoCAD. Поэтому установка базового AutoCAD сама по себе не добавляет отраслевые команды. Среда сохраняет основу DWG и обычные инструменты черчения, но включает самостоятельные рабочие пространства и каталоги для вентиляции, трубопроводов, электрических и сантехнических сетей.

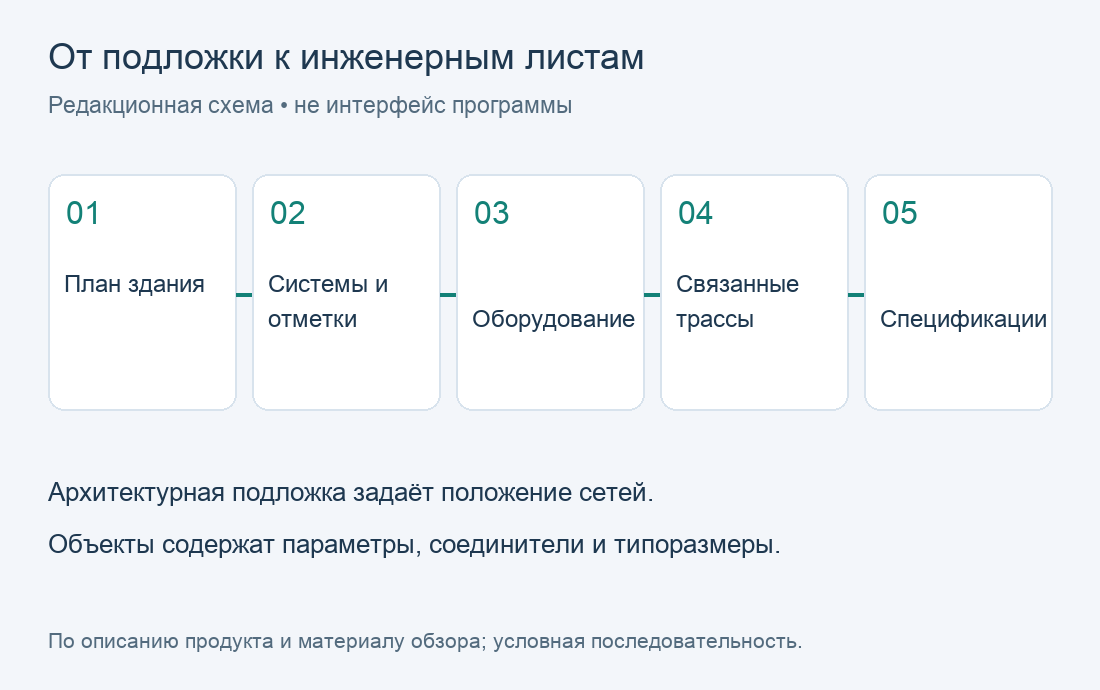

Проект начинают с выбора шаблона, единиц измерения, стандартов и каталогов деталей. Архитектурный план присоединяют внешней ссылкой, чтобы сети размещались относительно помещений и строительных конструкций. Затем выбирают оборудование, задают системы и высоты прокладки, создают соединяющие трассы и уточняют типоразмеры. Проверив связность, пересечения и расчётные параметры, инженер оформляет обозначения, спецификации и комплект листов для согласования и передачи смежным специалистам.
В выпуске 2027 доработаны блокировка высотных отметок, экспорт координат элементов в Excel и обмен IFC. Специализированная среда MEP отличается от Revit, а общие средства черчения описывает обзор обычного AutoCAD.
Системные требования
Для AutoCAD MEP 2027 предусмотрена 64-разрядная Windows 11. Это настольная программа, а не браузерный сервис: специализированный инструментарий MEP на macOS не устанавливается. В требованиях Autodesk указаны процессор с базовой частотой 2,5–2,9 ГГц и восемью логическими ядрами, 16 ГБ оперативной памяти минимум и 32 ГБ в качестве рекомендуемого объёма. Для AutoCAD MEP приведено требование к месту на диске 21 ГБ; предпочтителен SSD. Обычное рабочее разрешение — 1920 × 1080.
Минимальная видеокарта — с 2 ГБ видеопамяти, пропускной способностью 29 ГБ/с и поддержкой DirectX 11; рекомендуемая — с 8 ГБ и DirectX 12. Для больших массивов данных и интенсивного 3D-моделирования предусмотрены повышенные требования к памяти и графике. Загрузка дистрибутива и управление доступом выполняются через Autodesk Account. Постоянное подключение не является описанным условием для каждой операции черчения, но подключение требуется для получения установщика, входа в учётную запись и сетевых функций.
Возможности программы
Программа объединяет чертёжные функции AutoCAD с объектами инженерных сетей. Параметры задаются для системы и отдельных элементов, а виды, соединения и таблицы остаются связанными с исходными объектами.
Рабочие пространства и библиотека элементов

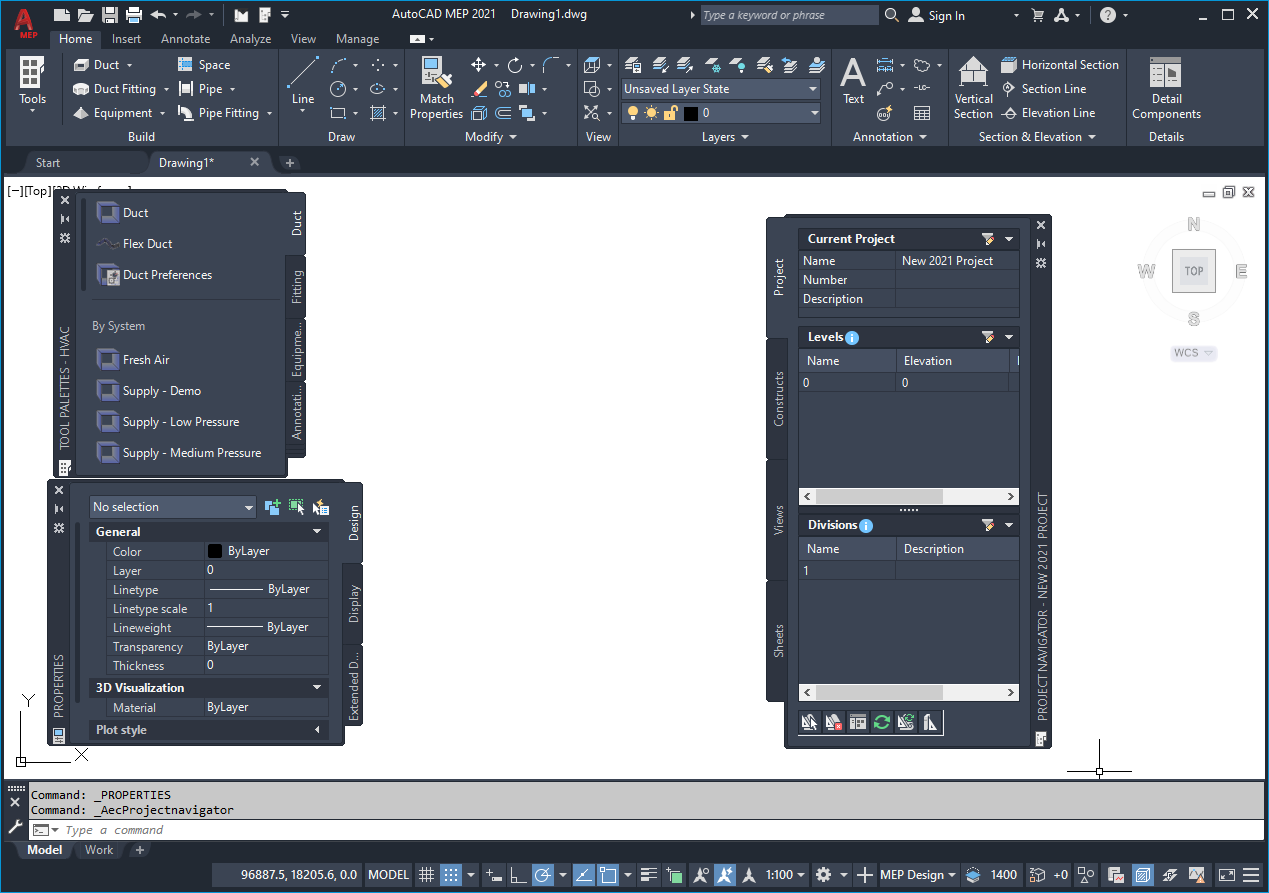

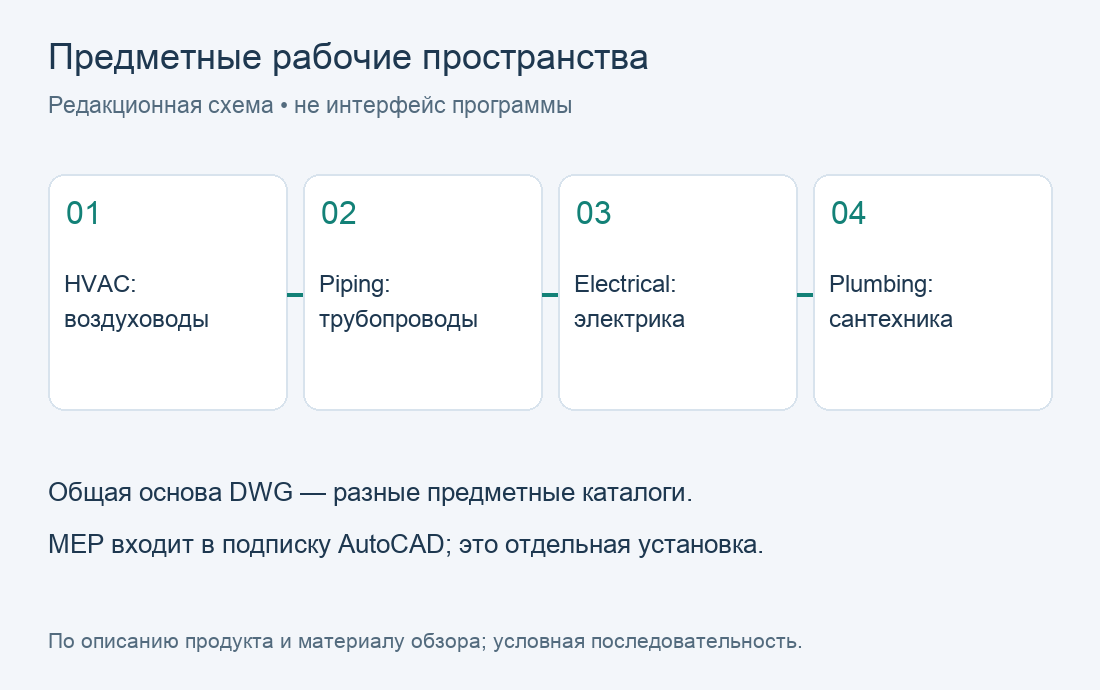

Рабочие пространства HVAC, Piping, Electrical, Plumbing, Schematic и Architecture предлагают собственные ленты и палитры. Благодаря этому выбор воздуховодов, кабельных лотков и сантехнической арматуры выполняется в соответствующей предметной среде.
Библиотека содержит более 10 500 интеллектуальных MEP-объектов: трубы, воздуховоды, кабельные лотки, электротехнические устройства, фитинги и оборудование. Компоненты MvParts имеют несколько видов и соединители для построения сетей. Каталоги доступны в метрической и дюймовой системах. Инженер настраивает габариты, отметки и стили объектов, а также добавляет собственные типы деталей.
- Каталоги кабельных лотков, кабелепроводов, воздуховодов, труб и универсальных многовидовых деталей.
- Палитры для оборудования, фасонных деталей, устройств электрики и элементов сантехнических систем.
- Настройки стилей, классификаций, слоёв и стандартов оформления с возможностью повторного применения.
Вентиляция и расчёт воздуховодов
Раздел HVAC предназначен для трассировки каналов приточной, вытяжной и других вентиляционных систем. Программа создаёт круглые, прямоугольные и овальные воздуховоды, вставляет подходящие отводы, переходы и тройники согласно заданным правилам маршрутизации. В процессе рисования инженер указывает направление, высоту, смещения относительно конструкций и форму сечения. При изменении высот формируются вертикальные участки, а при подключении к существующей трассе сохраняются системные свойства и подбираются соединительные детали.

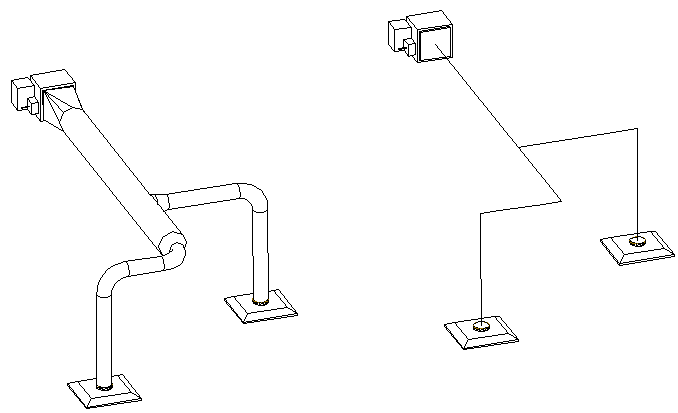

На ранней стадии воздуховод отображают одной линией, затем переводят в представление с фактической шириной и высотой. Это не просто графическое переключение: объект хранит сечение, положение и принадлежность системе. Расчётные инструменты помогают подобрать размеры участков по расходу воздуха, а для круглых, овальных и прямоугольных каналов используются разные способы задания размеров. Важно, что простое рисование принципиальной схемы не заменяет инженерную модель трассы: для проверки размеров нужны полноценные объекты воздуховодов и соединений.
Другие варианты представлены в подборке программ для проектирования вентиляции. Здесь же трассировка объединена с правилами подключения и техническими свойствами компонентов.
Водоснабжение, отопление и канализация

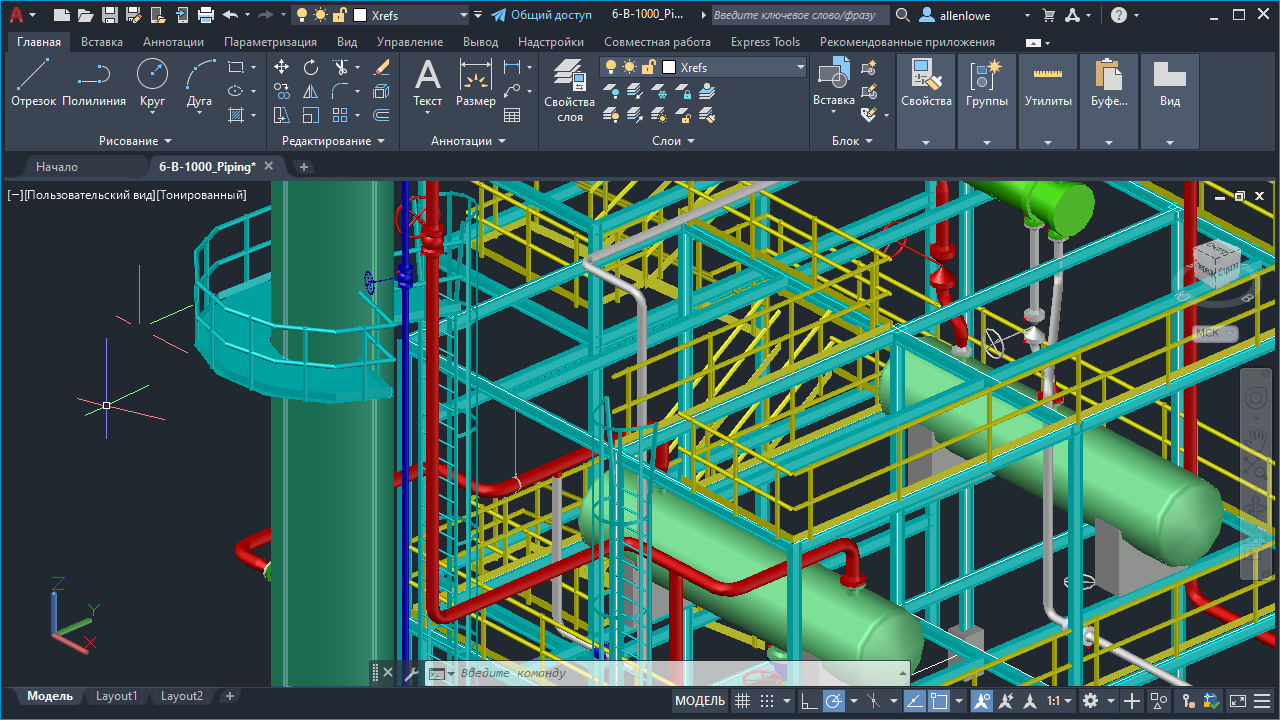

В разделах Piping и Plumbing размещают насосы, баки, нагреватели воды, санитарные приборы, запорную арматуру, трубопроводы и соединения. Архитектурный чертёж используется как подложка; оборудование привязывается к расположению помещений, а инженерные линии прокладываются между точками подключения. Для сантехнических систем доступны таблицы единиц нагрузки приборов и размеров линий подачи и отвода. Их можно настраивать под принятые в проекте правила, после чего пересчитывать участки при изменении схемы.
Для трубопроводов задаются высотные отметки, размеры, уклоны и параметры соединений. Инструменты для канализационных линий рассчитывают геометрию уклона по начальной и конечной отметке или выбранной величине. Для проверки вертикальных стояков и подводок используют изометрические схемы. После корректировки расположения сантехники инженер обновляет трассы и связанные обозначения, сохраняя наглядность схемы. В отличие от обычного плана ремонта, здесь учитывается структура соединённых инженерных элементов.
Другие решения собраны в подборке программ для проектирования водоснабжения и канализации. Расчётные параметры и применимые нормы задаёт проектировщик.
Электрика, щиты и кабельные трассы
В электротехническом рабочем пространстве создают планы освещения, силовых потребителей и слаботочных систем. На поэтажном плане размещают розетки, выключатели, светильники, распределительные щиты и другое оборудование. Устройствам назначают электрические параметры, после чего связывают их с цепями и щитами. Отдельный менеджер цепей хранит данные по напряжению, нагрузкам, номерам линий, принадлежности к панели и числу подключённых устройств.
Электрическая база проекта обеспечивает согласованность цепей между связанными чертежами. При изменении нагрузки устройства сведения цепи пересчитываются; средства проверки предупреждают о перегрузке в предусмотренных настройками случаях. Для соединения оборудования создаются сети кабелепроводов и кабельных лотков с фасонными элементами. Таблицы щитов и цепей формируются из проектных данных, а не только из вручную набранных строк. Это особенно полезно при выпуске нескольких листов, на которых используются общие панели и цепи.
Пространства, проверка сетей и инженерный анализ
Объекты Space и Zone помогают описывать обслуживаемые помещения и группы помещений. Их геометрия может строиться на основе плана этажа, в том числе двумерных линий или архитектурных объектов. Информация о пространствах используется при подготовке исходных данных для определения отопительных и холодильных нагрузок. Предусмотрена передача инженерных данных в формате gbXML во внешние расчётные средства и получение результатов для дальнейшего проектирования систем.
После трассировки сетей проверяют корректность соединения объектов и пересечения между системами и строительными конструкциями. Для этого используются команды показа связанной ветви, поиска проблемных соединений и выявления коллизий. При изменении узла можно выделить всю присоединённую трассу, уточнить высотную отметку, форму или размер участка, а затем обновить соседние соединения. В инженерных проектах проверка необходима не только для эстетики чертежа, но и для соответствия фактического размещения систем.
Планы, спецификации и обмен файлами
Спецификации создаются по свойствам объектов: в таблицы включают сведения о вентиляционном оборудовании, трубах, сантехнических приборах, светильниках и электрических цепях. При корректировке модели связанные таблицы обновляются, а их колонки и состав данных настраиваются через определения свойств. Нумерация деталей и классификация помогают отбирать компоненты определённой категории. Готовые спецификации размещают на чертеже или экспортируют в электронную таблицу для дальнейшей обработки.
Базовый формат рабочих чертежей — DWG. Для передачи файла в обычный AutoCAD предусмотрен специальный экспорт, преобразующий MEP-объекты в стандартную геометрию. Это улучшает доступность изображения, но лишает полученные элементы интеллектуальных свойств, таких как специализированные связи и параметры. Для обмена проектными данными поддерживаются IFC и другие сценарии совместимости. При использовании IFC4 разработчик отдельно отмечает ограничения для схем Reference View и Design Transfer View, поэтому качество передачи сложных объектов следует контролировать.
Чертежи, выбранные листы и наборы листов экспортируются в PDF средствами AutoCAD. Для сотрудничества над проектными файлами в выпуске 2027 используются средства Forma Data Management. Смежный подход к моделированию рассматривает обзор Revit.
Что нового в выпуске 2027
В AutoCAD MEP 2027 можно закрепить высотную координату объекта после размещения, чтобы изменение соседних элементов не сместило его по вертикали. Для конструктивных элементов добавлен вывод координат начала и конца в таблицу Excel. Улучшено обновление изображения при перемещении по чертежу и переключении видов, переработаны операции обмена IFC. Кроме того, появились общие для AutoCAD функции очистки геометрии и работы с подключёнными внешними ссылками. Эти изменения относятся к линейке 2027; наличие функций в более ранних выпусках определяется их собственными комплектами инструментов.
Плюсы программы:
- Отдельные рабочие пространства для вентиляции, трубопроводов, электрики, сантехники и принципиальных схем.
- Библиотека более 10 500 специализированных интеллектуальных объектов с техническими свойствами и соединителями.
- Автоматическая установка типовых фитингов при прокладке трасс и изменение представления без повторного черчения.
- Расчётные инструменты для подбора сечений, проверки нагрузок и уточнения параметров инженерных систем.
- Создание спецификаций по свойствам объектов, поддержка внешних DWG-ссылок и обмена IFC.
- Интеграция со знакомой средой AutoCAD и общими инструментами выпуска документации.
Минусы:
- Не приобретается как самостоятельная лицензия: доступ к инструментариям MEP включён в платную подписку AutoCAD.
- Специализированная сборка устанавливается отдельно от базового AutoCAD; наличие обычного AutoCAD недостаточно.
- Версия 2027 предназначена для 64-разрядной Windows 11; установки AutoCAD MEP для macOS нет.
- Повышенные системные требования: от 16 ГБ оперативной памяти и 21 ГБ места на диске.
- Для грамотного назначения нагрузок, типоразмеров и инженерных параметров требуются профильные знания.
- Экспорт в обычные объекты AutoCAD удаляет интеллектуальные свойства MEP-компонентов; обмен IFC4 имеет оговорённые ограничения.
