Программы для проектирования систем отопления
в доме: 8 лучших решений
Автор: Алена Самойлова
5.0
Оценок: 2
(Ваша: )
Отопление — обязательный элемент почти любой жилой постройки. Мощность системы определяют в ходе специальных расчетов с учетом материалов и конструкции здания, площади помещений, климатических особенностей конкретного региона. Далее необходимо подобрать оптимальное расположение для каждого из компонентов. С этим помогут программы для проектирования отопления. Мы расскажем о наиболее интересных приложениях и сервисах, которые лучше всего справятся с задачей.
Преимущества использования программ для проектирования отопления
Достоинства проектного софта очевидны не всем. Многие делают простые схемы на бумаге, размечают расположение компонентов непосредственно на полу и стенах либо выполняют работы на глаз.
- Электронные проекты делают в масштабе. Благодаря этому легко подсчитать, сколько потребуется труб, фитингов, крепежных элементов и прочих деталей.
- Проекты, составленные на компьютере, легко отредактировать. Можно в любой момент убрать ненужные детали, добавить новые, проложить трубы другим способом. При этом не требуется заново переделывать всю схему.
- Можно проверить, как будет сочетаться отопление с другими объектами. Например, если поставить водонагреватель в ванной, получится ли разместить всю нужную сантехнику.
- У специализированного софта часто есть ряд других полезных функций. В их числе подготовка сметы, просмотр помещений в 3D, экспорт в виде подробного отчета.
Лучшие программы для проектирования систем отопления
В нашей подборке программ для проектирования систем отопления частного дома условно есть две группы приложений. В одну попал сложный софт, рассчитанный на подготовленных пользователей. Во вторую — простые решения, которые не требуют специфических знаний. Часть программ требует предварительной установки на компьютер, другие могут работать в браузере.

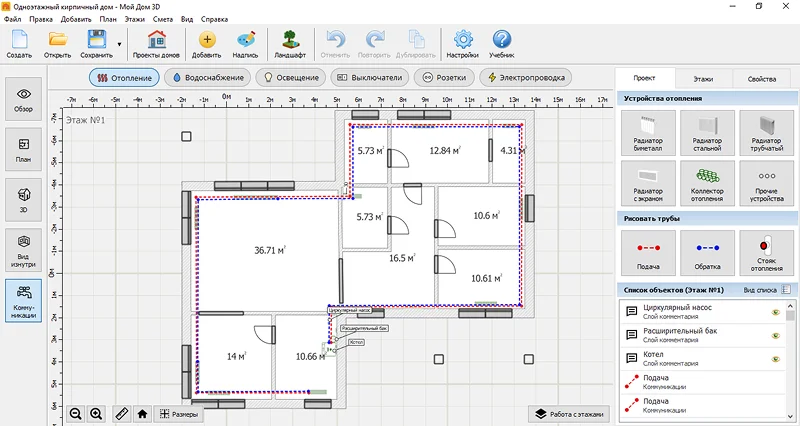

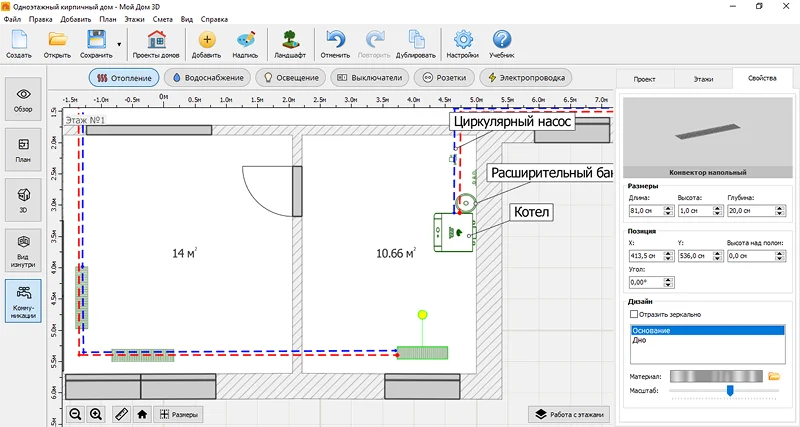

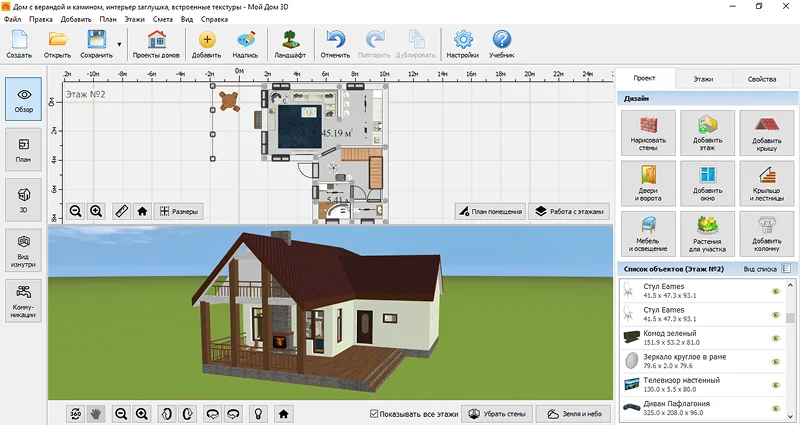

Мой Дом 3D
Универсальное приложение для проектирования жилых и других малоэтажных построек. Мой Дом 3D рассчитан в том числе на пользователей без инженерной и конструкторской подготовки. Они легко сделают детальную планировку всех этажей, добавят цоколь, мансарду, чердак и крышу. С инженерным оборудованием можно работать в режиме «Коммуникации». Он позволяет прокладывать трубы обратки и подачи, устанавливать стояки, коллекторы, радиаторы, котлы, расширительные баки и другое оборудование.
Особенности:
- 15+ готовых 3D-моделей приборов отопления с разными габаритами;
- функция подготовки смет с собственным справочником работ;
- экспорт готового проекта в форматах FBX, DAE (используются трехмерными редакторами) и в виде отчета в PDF;
- 1150+ материалов для наружной и внутренней отделки с возможностью загрузки собственных текстур;
- 8 видов крыш с настраиваемой конструкцией.
Для Windows 11, 10, 8, 7

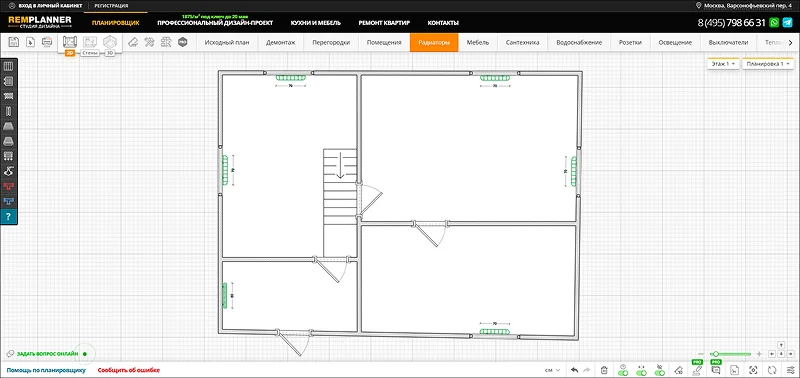

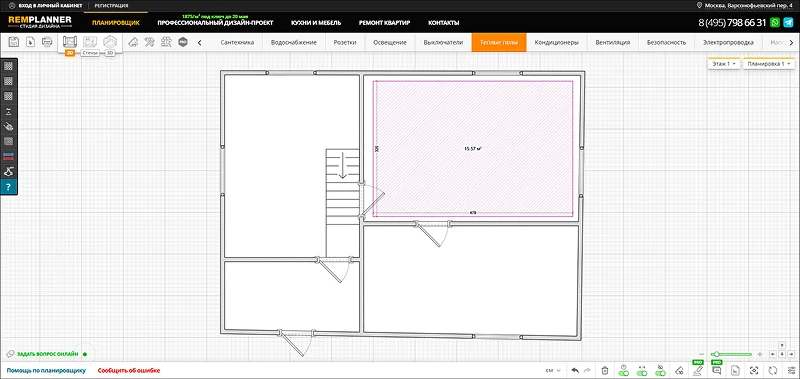

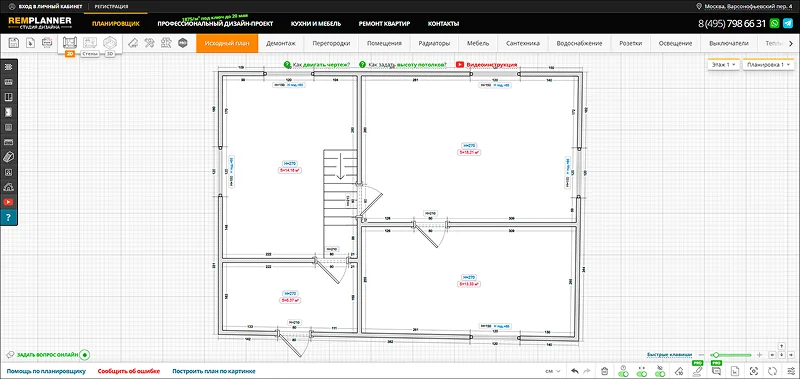

RemPlanner
Одна из онлайн-программ для проектирования дома. В ней конструкции и объекты распределены по разным вкладкам. Например, в одной из них находится отопительное оборудование, в другой — теплые полы, в третьей — вентиляция и так далее. В бесплатной версии можно работать только со схемами при этом часть конструкций и опций закрыта. Ограничения снимаются в зависимости от уровня подписки. Ее стоимость начинается от 590 руб. в месяц.
Особенности:
- можно пользоваться без регистрации;
- 500+ объектов в каталоге — мебель, сантехника, компоненты сетей отопления и прочее;
- автоматическое формирование сметы и расчет объемов материалов в платной версии.

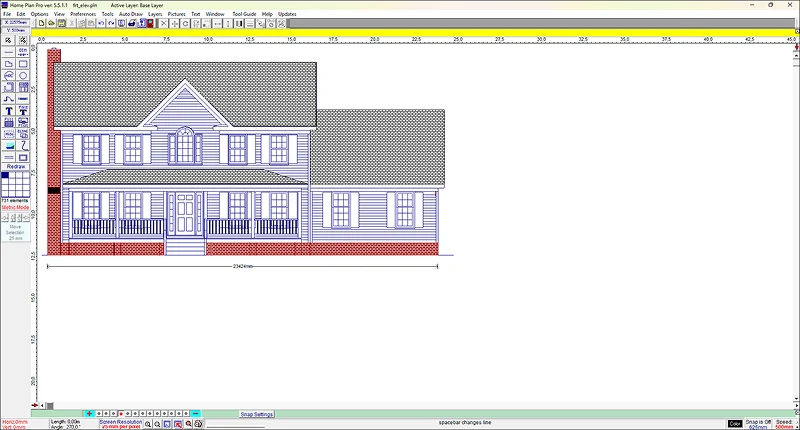

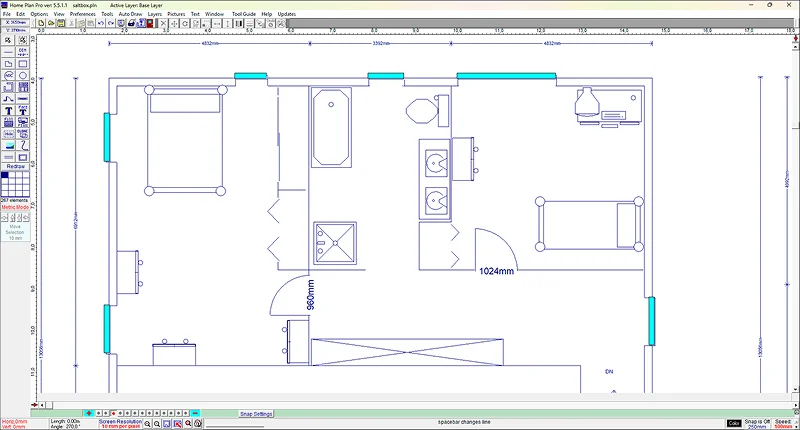

Home Plan Pro
Приложение предназначено для создания схем и чертежей зданий со всеми коммуникациями и системами. Поэтому Home Plan Pro также можно назвать программой для проектирования систем отопления и водоснабжения. Работа в ней ведется только в 2D-режиме. Однако можно делать технические рисунки в нужных проекциях. Конструкции и объекты отображаются в виде стандартных условных обозначений. Для материалов используются заливки и штриховки.
Особенности:
- обозначения для компонентов водяного отопления, электросетей, водопроводов и канализации;
- можно добавлять фоновые изображения, например, с готовой оцифрованной схемой этажа;
- позволяет располагать объекты на разных слоях.

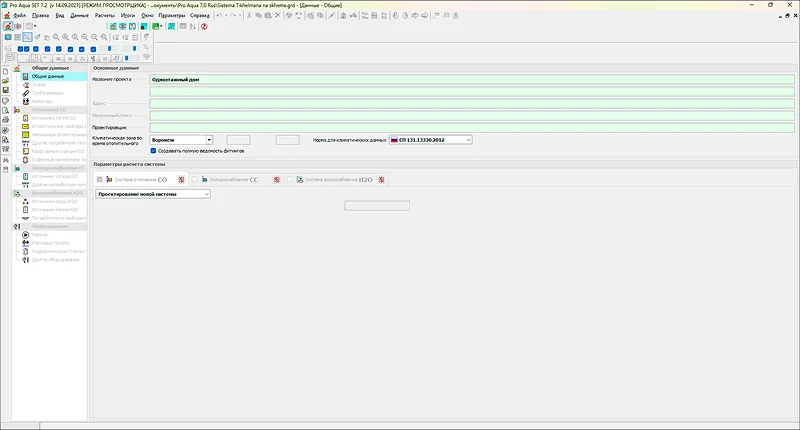

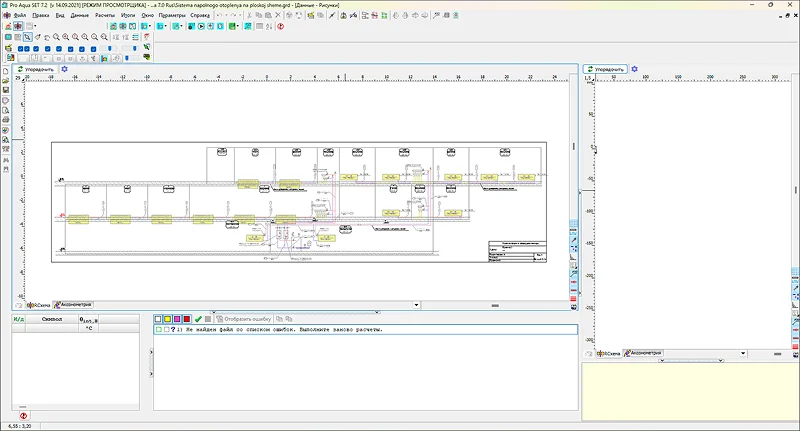

Pro Aqua SET
Профессиональная программа для расчета систем отопления. Автоматически определяет мощность радиаторов в помещениях, скорость остывания, влияние гравитационного давления на подачу нагретой воды и другие параметры. В приложении также можно составлять схемы внутренних коммуникаций. Они отображаются в виде двумерного чертежа или изометрической визуализации.
Особенности:
- встроенные данные по климатическим условиям разных регионов России;
- учитывает требования строительных нормативов;
- собственная база с параметрами трубопроводов, запорной арматуры и отопительных приборов.

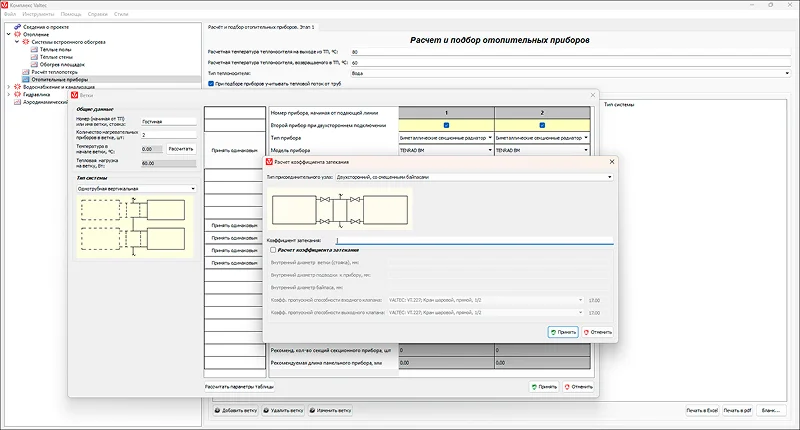

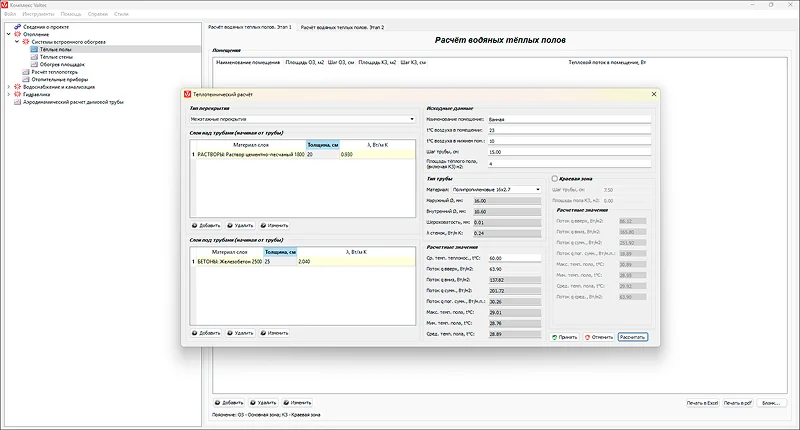

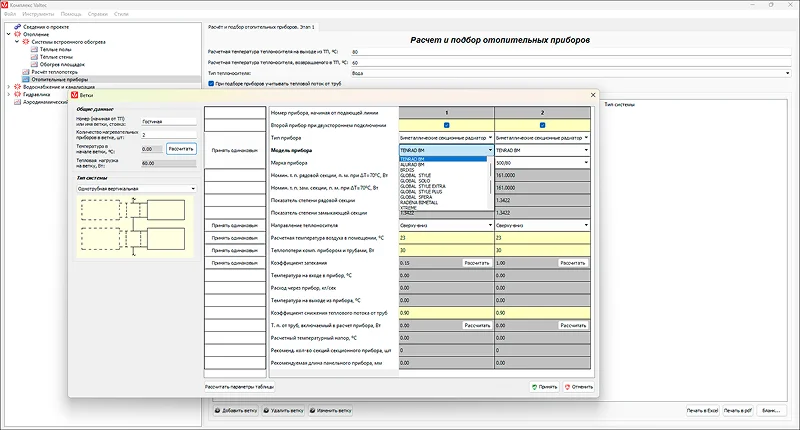

Комплекс Valtec
Профессиональный калькулятор для теплотехнических и гидравлических расчетов. Разрабатывается известным производителем инженерной сантехники. Позволяет определять оптимальные параметры теплых полов и отопительных приборов. Для этого можно указывать площадь комнат, оптимальную температуру, тип теплоносителя, материал стен и перекрытий, диаметр труб и прочее. Полученные результаты экспортируются в виде Excel-таблицы или бланка в PDF.
Особенности:
- бесплатное приложение, которое находится в свободном доступе на официальном сайте;
- набор типовых схем отопительных систем;
- встроенный конвертер величин.

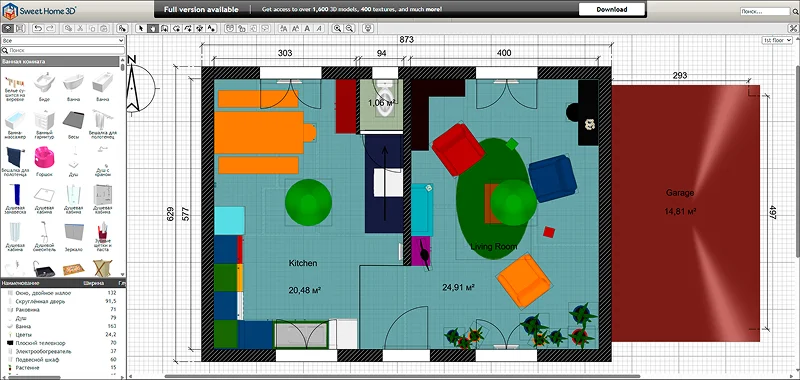

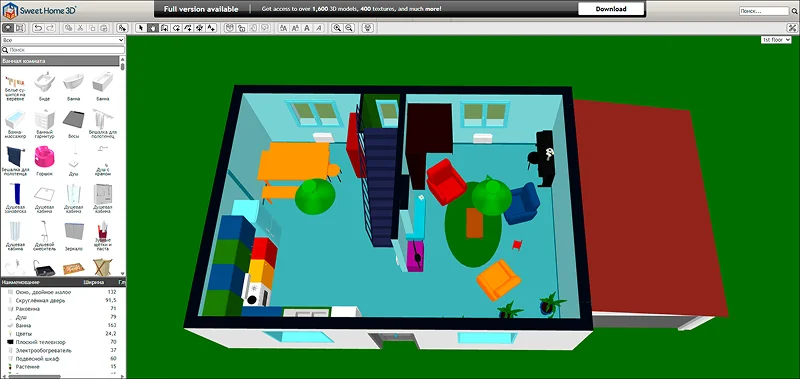

Sweet Home 3D
Простой в использовании планировщик домов. В нем можно делать подробные схемы любого числа этажей со всей обстановкой. Также приложение пригодится, чтобы скомпоновать основные элементы радиаторного отопления. Отдельные инструменты для прокладки труб не предусмотрены. Однако коммуникации можно обозначать линиями с подходящим цветом — красным для подачи теплоносителя и синим для обратки.
Особенности:
- браузерная и десктопная версия для Windows, Linux и macOS;
- 1600+ 3D-моделей объектов, среди которых радиаторы, водонагреватели и печи;
- 400+ текстур материалов.

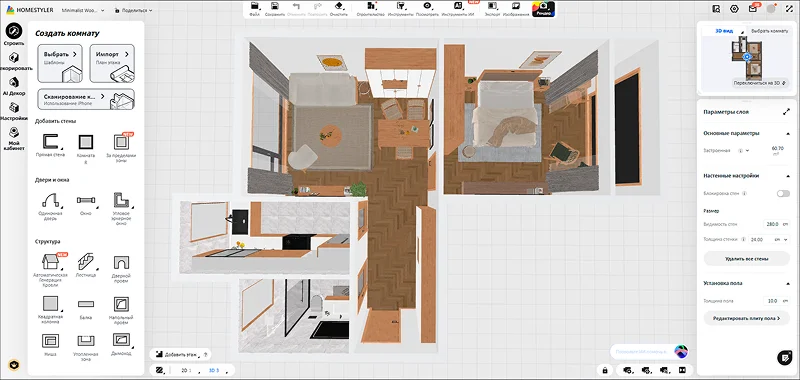

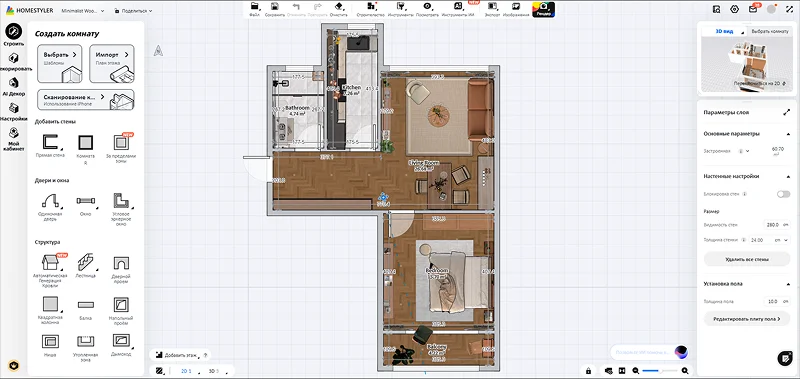

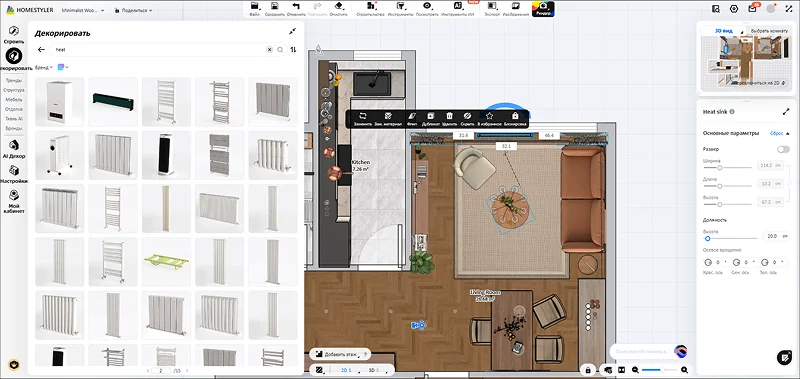

Homestyler
Приложение для проектирования квартир и жилых домов. В нем можно сделать подробные схемы каждого из этажей с отделкой. Также программа позволяет размещать основные элементы отопления — батареи, калориферы, водонагреватели разных типов.
Особенности:
- импорт и экспорт файлов САПР (систем автоматизированного проектирования) в формате DWG;
- десятки моделей радиаторов и бойлеров в библиотеке;
- версии программы для браузера, компьютера и мобильных устройств.

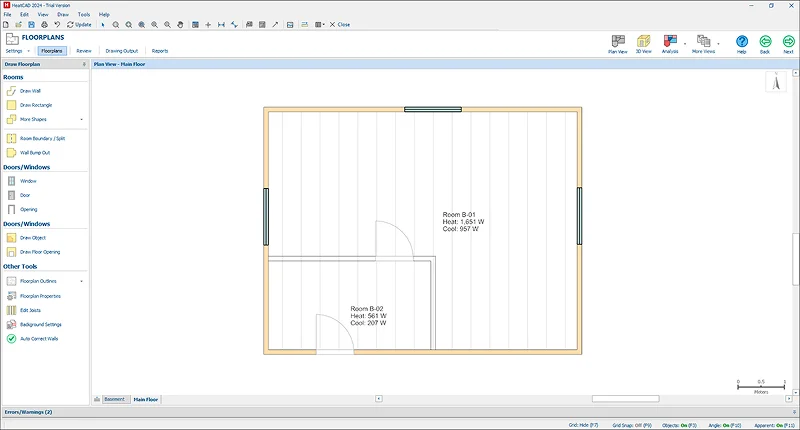

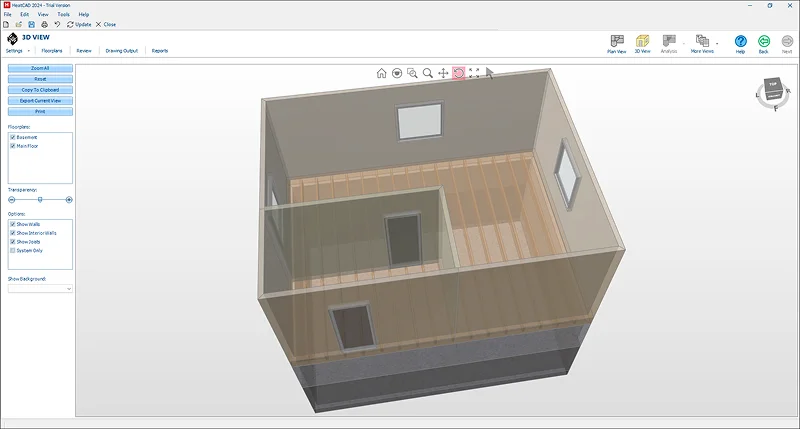

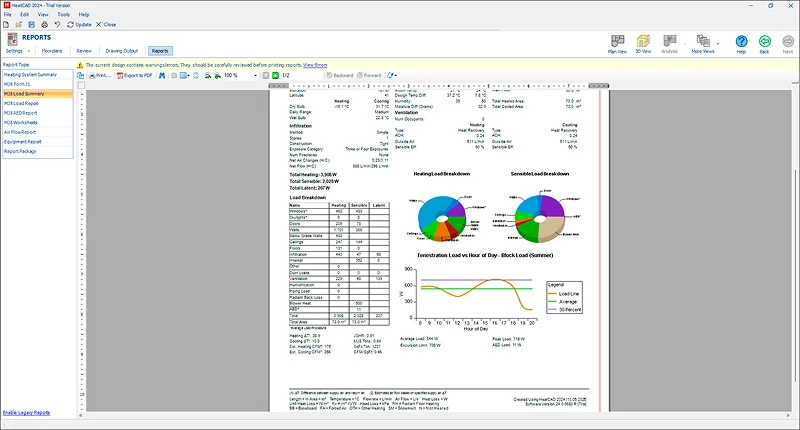

HeatCAD
Специализированное приложение для тепловых расчетов. Пользователю нужно сделать поэтажные чертежи, настроить толщину и материалы стен и перекрытий, указать регион, в котором расположена постройка. После этого программа автоматически сгенерирует подробные отчеты. В них будут указаны оптимальная мощность систем отопления, кондиционирования и вентиляции, общая площадь помещений и ключевые особенности конструкции здания.
Особенности:
- автоматический поиск ошибок в проектах;
- осмотр здания на схеме и в 3D;
- готовые пресеты с параметрами стен и перекрытий — материалами, типом изоляции, количеством слоев и прочим.
Заключение
Мы познакомились с современными приложениями для создания отопительных систем. Оптимальным вариантом, на наш взгляд, является Мой Дом 3D. Она подойдет в качестве программы для проектирования сантехники и отопления. Вы без лишних усилий подберете подходящее место для радиаторов, водонагревателя и труб. Схожий функционал есть в Home Plan Pro, но в ней все действия выполняются только в 2D. Калькулятор от Valtec поможет опытным проектировщикам рассчитать все параметры системы. Эти данные понадобятся, чтобы определить нужную мощность бойлера, количество секций радиаторов, диаметр труб и прочее.
