Топ-15 программ САПР: бесплатные и коммерческие

Автор: Кирилл Калинин

4.5 Оценок: 21

Ремонт, стройка и даже перестановка в небольшой квартире начинаются с планирования. Только так вы можете проанализировать все варианты, узнать, какие материалы, мебель и предметы интерьера вам понадобятся. На этом этапе большую помощь оказывают САПР — специальный софт для проектирования. Электронные чертежи и схемы редактировать проще, чем бумажные. К тому же вы в любой момент можете переключиться на трехмерное отображение и увидеть, как ваш проект будет выглядеть в реальности. В статье мы разберем лучшие программы САПР. Благодаря нашему обзору вы узнаете, какое приложение больше подходит под ваши задачи.

Что такое САПР-программы?

САПР, или CAD, — это системы автоматизированного проектирования. Они разрабатываются для различных инженерных задач: подготовки чертежей и документации, расчетов, проверки конструкций в различных ситуациях (например, в условиях стихийного бедствия) и прочего. Как следует из названия, такой софт способен автоматизировать ряд операций. Это может быть проверка чертежей на ошибки (неправильное пересечение, недостаточная прочность) и генерация сооружений и механизмов по параметрам, которые задает пользователь.

Многие CAD-системы имеют двумерный и трехмерный режим отображения. Чертежи преобразуются в 3D-модели автоматически. Также можно накладывать на объекты визуальные материалы и устанавливать источники освещения. Это позволяет создавать рендеры и уже на этапе проектирования оценивать внешний вид будущих построек или деталей. В лучших CAD программах для проектирования качество 3D-визуализаций может приближаться к фотореализму. Более того, все чаще внедряются технологии дополненной и виртуальной реальности (AR и VR), что дает еще большую глубину погружения.

САПР предназначены прежде всего для профессионалов: архитекторов, конструкторов, инженеров. Эти приложения требуют специальной подготовки. Существуют программы со схожим функционалом для неспециалистов. Одна из них — Дизайн Интерьера 3D. В ней не нужно самому делать материалы и 3D-модели. Встроенная библиотека содержит объекты, которых достаточно для большинства задач. Программа позволяет создавать планировки, визуализации и сметы. Во всех функциях легко разберутся даже новички.

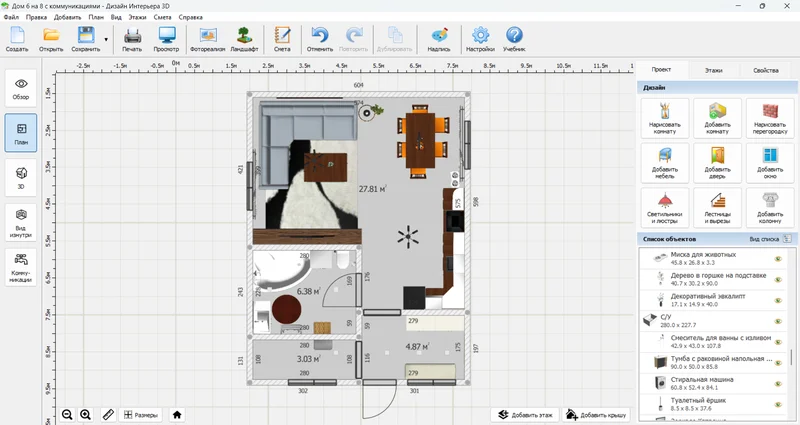

Дизайн Интерьера 3D

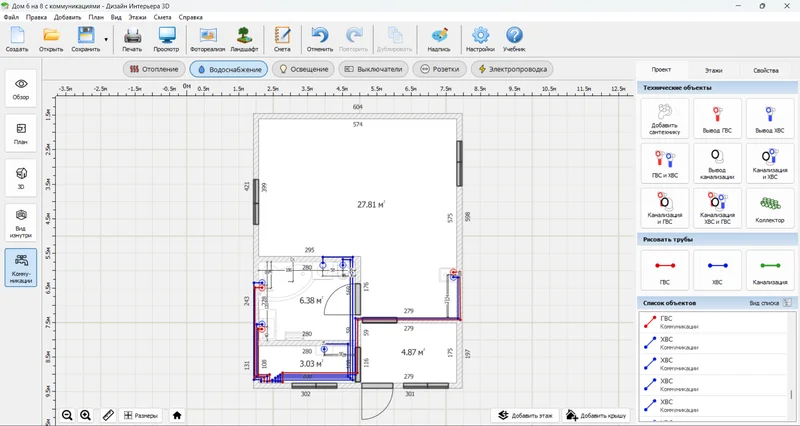

Проект сделан в программе Дизайн Интерьера 3D

Лучшие CAD-программы

Следующие приложения много лет присутствуют на рынке. Они завоевали признание среди специалистов и часто используются в том числе крупными компаниями.

LibreCAD

Бесплатная программа САПР. Развивается как проект с открытым исходным кодом. Предназначена для работы с двумерными чертежами. Умеет создавать простые формы и объекты по указанным параметрам. Элементы проекта можно группировать и размещать на отдельных слоях. Для большей наглядности каждому слою можно назначать собственный цвет и название.

LibreCAD поддерживает форматы DXF и DWG. Благодаря этому ее можно использовать вместе с другим инженерным ПО. Созданные чертежи экспортируются как изображения или PDF-документы.

Плюсы:
  • Выпущена под Windows, macOS и Linux.
  • Можно расширить базовый функционал за счет плагинов.
  • Разработчики уделяют много внимания оптимизации, поэтому программа быстро работает даже на слабых ПК.
Минусы:
  • Нет полноценной реализации 3D-режима.
  • Нельзя делать визуализации.
  • Документация и справочные материалы по программе не переведены на русский язык.

nanoCAD

Система от российского разработчика. Под торговой маркой nanoCAD выпускаются САПР и линейка BIM-решений. Последние предназначены для обеспечения строительных задач: подготовки документации и соответствующих расчетов, управления процессами в ходе строительства и последующей эксплуатации.

Программа имеет модульную структуру, поэтому ее можно сконфигурировать под задачи конкретной компании. Например, если организация занимается геодезией, потребуются инструменты для топографических планов (модуль «Топоплан»). В дополнение к базовой версии можно приобрести только этот компонент и не тратиться на ненужные опции.

Плюсы:
  • Интерфейс и документация полностью русифицированы.
  • Учитывает требования российских нормативов.
  • Может стать универсальным решением, которое покроет широкий спектр задач крупного предприятия — организует документооборот, хранение и совместный доступ к чертежам, разработку отдельных деталей и целых конструкций и прочее.
Минусы:
  • Для комфортной работы понадобится достаточно мощный ПК с 16 ГБ ОЗУ, SSD и современным процессором.
  • Выпущена только под Windows.
  • Больше подходит для организаций, а не специалистов, которые работают самостоятельно.

FreeCAD

Еще одна бесплатная CAD программа. Считается одним из самых продвинутых решений с открытым исходным кодом. По доступному инструментарию и качеству его реализации приближается к лучшему проприетарному ПО. Используется при проектировании зданий и механизмов. Разрабатывалась как параметрическая среда. Каждый объект создается по заданным свойствам. Элементы могут формировать иерархические структуры. Если поменять параметры одной детали (например, ее размеры), соответствующим образом будут автоматически переработаны все связанные с ней конструкции.

Плюсы:
  • Выпущена под Linux, Windows и macOS.
  • Совместима с 3D-принтерами и станками с числовым программным управлением (ЧПУ).
  • Может расширяться при помощи доп. модулей и макросов.
Минусы:
  • Медленно разрабатывается — все еще существует как предрелизная версия (ранний доступ).
  • Иногда работает нестабильно — не запускается, пропадают надписи в интерфейсе, вылетает и прочее.
  • Не поддерживает российские стандарты.

AutoCAD

Одна из первых инженерных программ для проектирования, САПР появилась еще в 1982 году. Считается индустриальным стандартом. Многие промышленные предприятия, проектные организации, архитектурные и дизайнерские бюро, а также специалисты-фрилансеры отдают предпочтение именно этой программе.

Поддерживается параметрическое моделирование, автоматические расчеты и симуляция в различных средах. Выпускаются специальные версии для архитектурного дизайна, проработки инженерных и электрических систем, машиностроения, оцифровки бумажных чертежей и прочего.

Плюсы:
  • Разрабатывается для macOS и Windows.
  • Может интегрироваться в единую систему с другим софтом разработчика — Fusion 360, Revit, 3ds Max, Civil 3D.
  • Студенты и преподаватели могут использовать программное обеспечение бесплатно. Также выпускается более простая и дешевая версия — AutoCAD LT.
Минусы:
  • Autodesk — компания-разработчик AutoCAD приостановила свою деятельность в России и постепенно убирает русскую локализацию из своих продуктов.
  • Возможны проблемы с совместимостью между текущими и более ранними версиями — проекты могут не открываться или импортироваться с ошибками.
  • Пользователи часто жалуются на плохую оптимизацию.

BricsCAD

Создавалась как более доступная и стабильная альтернатива AutoCAD. Этой задачи Bricsys по-прежнему придерживается. В зависимости от конфигурации ее продукты обходятся в несколько раз дешевле аналогов от Autodesk. Специалисты, которые ранее пользовались AutoCAD, отмечают, что у BricsCAD более удобный интерфейс, а переход с одной системы на другую не требует серьезных усилий. Как и часть конкурентов, BricsCAD выпускается в различных версиях и имеет модульную архитектуру. Минимальная конфигурация предназначена для 2D-проектирования. Расширенные варианты поддерживают визуализации, полноценное 3D-моделирование, конструирование объектов гражданского строительства. Также существует BIM-система.

Плюсы:
  • Можно использовать под Windows, Linux и macOS.
  • Доступно более 400 модулей и доп. компонентов.
  • Существует много учебных материалов на русском.
Минусы:
  • Разработчик CAD-системы приостановил сотрудничество с российскими клиентами.
  • Требует мощного компьютера, в котором будет от 16 ГБ ОЗУ, современный многоядерный процессор и SSD.
  • На Linux не полностью поддерживает видеоадаптеры от Intel.

КОМПАС-3D

Российская САПР, которая появилась и регулярно обновляется с 1989 года. Выпускается в нескольких версиях и в виде специализированных комплектов. Они удовлетворяют определенный круг задач и учитывают специфику соответствующей отрасли. Доступны пакеты для строительства, приборо- и машиностроения.

Доступна работа с 2D и 3D, а также режим симуляции. С помощью последнего можно проверять конструкцию на прочность, в том числе в заданных эксплуатационных условиях. Поддерживаются автоматизированные расчеты и создание документации.

Плюсы:
  • Существуют упрощенные версии для дома и учебы.
  • Учитывает требования всех актуальных стандартов.
  • Интерфейс и вся документация создавались на русском.
Минусы:
  • Работает только на Windows.
  • Высокая стоимость Pro-версии — от 29100 рублей в квартал.
  • Требует мощного ПК с минимум 16 ГБ оперативной памяти (рекомендуется 32 ГБ), SSD, видеоадаптером совместимой модели и многоядерным процессором.

T-FLEX CAD

Другая российская КАД программа для проектирования. Основана на параметрическом моделировании. Позволяет в любой момент переключаться между 2D и 3D и продолжать ранее начатую работу в другом режиме отображения.

Разрабатываемые документация, модели и чертежи формируют единую библиотеку, к которой можно организовать совместный доступ определенных сотрудников. Программа распознает форматы Rhino, Siemens NX, CATIA, SolidWorks и другого инженерного ПО.

Плюсы:
  • Доступно большое число дополнительных компонентов для разных задач — анализа механических систем, моделирования физических явлений, документооборота.
  • Учитывает российские и международные стандарты.
  • Для образовательных целей можно пользоваться бесплатно.
Минусы:
  • Для работы понадобится мощный ПК.
  • Предназначена главным образом для сложных промышленных задач.
  • Нет нативных версий для других ОС, кроме Windows. В Linux разработчики предлагают запускать программу через Wine.

SolidWorks

САПР для организации производства. Предлагает инструменты для проектирования деталей, зданий, механизмов, электросетей и других конструкций, 3D-сканирования и моделирования, документооборота, управления процессами, подготовки промоматериалов и прочего. Функционал распределен по отдельным программным пакетам.

Поэтому можно конфигурировать систему под конкретный профиль деятельности.

Плюсы:
  • Студенты и образовательные учреждения могут использовать на льготных условиях или бесплатно.
  • Есть инструменты для разработки функционала.
  • Учитывает требования российской нормативной базы.
Минусы:
  • Высокие требования к комплектующим компьютера.
  • Перед использованием нужно проверять список совместимых ОС и других приложений. Например не гарантирована работа SolidWorks 2021 на Windows 11.
  • Pro-версии распространяются только через региональных представителей и по индивидуальным запросам.

ЛИРА-САПР

Эта программа CAD моделирования позиционируется как многофункциональный комплекс. Заказчик может самостоятельно его конфигурировать за счет покупки и установки различных компонентов. Таким образом можно приобрести BIM-систему, модули для проектирования железобетонных конструкций, вычисления параметров грунта и теплопроводности, симуляции обрушения и другое.

Плюсы:
  • Хорошо оптимизирована под современные ПК.
  • Поддерживает нормативы разных стран.
  • Можно автоматически создавать отчеты и другие документы.
Минусы:
  • Дорогая лицензия — от 280000 рублей.
  • Понадобится мощный компьютер.
  • Российские клиенты сейчас не могут напрямую приобрести приложение или продлить имеющуюся лицензию.

A9CAD

Приложение для двумерного моделирования и черчения. Можно создавать простые геометрические фигуры на основе параметров, распределять объекты по слоям и настраивать их отображение. Основными форматами являются EMF, DWG и DXF. Чертежи можно экспортировать как GIF- и JPEG-файлы.

Плюсы:
  • Можно запускать на старых и слабых ПК.
  • Поддерживает даже устаревшие версии Windows.
  • Проще освоить, по сравнению с другим CAD-системами.
Минусы:
  • Обновления выходят редко.
  • 3D-режим не предусмотрен.
  • Устаревший интерфейс.

TurboCAD

Другая CAD программа, которая вышла на рынок в 1980-х годах. Содержит инструменты для черчения, работы с 3D-моделями и создания визуализаций. Выпускается в нескольких конфигурациях. Минимальная предназначена только для чертежей. Более продвинутые поддерживают 3D, включают в себя библиотеки объектов, материалов и топографическую систему.

Плюсы:
  • Запускается на macOS и под Windows.
  • Можно полноценно использовать даже на относительно слабых компьютерах.
  • Предусмотрено расширение функционала за счет пользовательских скриптов.
Минусы:
  • Mac- и ПК-версии различаются по функционалу. Также для них доступны разные наборы модулей.
  • Высокая цена — от $69,99 за упрощенную редакцию.
  • Документация не переведена на русский.

BricsCAD Shape

Бесплатная КАД программа. Ее основное назначение — прототипирование. Позволяет быстро создавать планировки и общие контуры фасадов. В дальнейшем эти трехмерные эскизы можно дорабатывать в другом ПО. Проекты сохраняются как DWG- и DXF-файлы.

Предусмотрен функционал для 3D-моделирования. Создаваемые объекты можно добавлять к общей библиотеке и использовать в других проектах. Для визуализации доступно несколько стилей: просвечивание, реализм, карандашный набросок, макет и другие.

Плюсы:
  • Работает на Windows, macOS и Linux.
  • Достаточно слабого компьютера.
  • Встроена библиотека объектов и готовых материалов.
Минусы:
  • Иногда зависает или вылетает.
  • Не позволяет создавать сложные конструкции и детализированные проекты.
  • Относительно низкое качество визуализации.

Solid Edge

CAD-система от Siemens. Предлагает собственную технологию проектирования. Она совмещает в себе параметрическую генерацию, а также создание независимых объектов и элементов с иерархическими зависимостями.

Содержит в себе четыре среды: для чертежей, сборок, листовых и обычных деталей. Предусмотрены режимы симуляции. Также поддерживается коллективная работа через облачный сервер.

Плюсы:
  • Студентам и учителям доступны бесплатные редакции.
  • Поддерживает работу с 3D-принтерами.
  • Учитывает положения российских и европейских стандартов.
Минусы:
  • Российским пользователям ограничен доступ к официальному сайту и к покупке лицензии.
  • Создавалась в первую очередь для проектирования различных машин и механизмов.
  • Совместима только с Enterprise и Professional Windows.

DraftSight

Долгое время находилась в списке САПР программ с бесплатным доступом. Однако с 2019 года разработчики перешли на платную модель распространения. Предлагает 2D-, 3D-, AR- и VR-режимы, между которыми можно переключаться в любой момент. Полностью поддерживает DWG- и DXF-форматы проектов. Также может экспортировать отдельные материалы как графические и PDF-файлы.

Плюсы:
  • Можно запускать на macOS и Windows.
  • Не требует компьютера с мощными комплектующими.
  • Есть функционал для организации совместной работы.
Минусы:
  • Относительно большая цена — от €300 в год.
  • Российские клиенты не могут оформить новую или продлить имеющуюся лицензию.
  • Не учитывает требования российских промышленных и строительных нормативов.

QCAD

Распространяется в двух версиях: профессиональной и бесплатной. Последняя имеет ограниченный функционал и реже обновляется.

QCAD предназначена для проработки чертежей. Основным форматом является DWG. Отдельно доступен модуль CAM. Он служит интерфейсом между САПР и станком с ЧПУ. Позволяет готовить технологические карты и настраивать рабочие режимы.

Плюсы:
  • Поддерживает Windows, Linux и macOS.
  • Есть библиотека из более чем 4800 объектов.
  • Работает на слабых и устаревших компьютерах.
Минусы:
  • Разработчики закрыли доступ к сайту для жителей России. Также не получится напрямую приобрести лицензию.
  • Нет русскоязычной документации и интерфейса.
  • Не предусмотрен 3D-режим.

Подводим итоги

Мы разобрали примеры САПР-программ для конструирования зданий, механизмов и других объектов. Среди отечественных решений особого внимания заслуживает nanoCAD. Для нее доступно много дополнительных приложений и модулей. К тому же САПР создает документацию с учетом требований российских стандартов.

ПО с открытым кодом подходит для разработки 2D-чертежей. В этом сегменте активно развивается LibreCAD. Она доступна на всех актуальных платформах. Если вам нужна хотя бы простая визуализация, попробуйте скачать BricsCAD Shape.

Для пользователей, у которых нет инженерного образования и специального опыта, хорошим выбором станет приложение Дизайн Интерьера 3D. В нем можно составлять схемы этажей, разрабатывать планировку и подбирать отделочные материалы.
