RemPlanner
Стоимость: бесплатно
RemPlanner — это браузерная программа для рисования коммуникаций и проектирования интерьера, доступная бесплатно. Она сочетает простоту освоения с инструментами для создания профессиональных чертежей, позволяя проектировать водоснабжение, отопление, электрику и вентиляцию без установки ПО на компьютер.
Если вы хотите заняться проектированием инженерных систем онлайн прямо в браузере, то RemPlanner подойдет отлично. Однако по функциональности данное решение все же уступает десктопным инструментам, особенно профессиональным программам для черчения на компьютере.
Если вам нужно без регистрации разработать инженерные сети, онлайн программа хорошо подходит для таких задач. Вы можете использовать инструмент без ограничений.
Основные возможности:
- Водоснабжение и отопление: рисование разводки труб, расстановка сантехники и радиаторов, автоматический расчет объемов работ и материалов.
- Электрика: детальная планировка розеток, выключателей и светильников с автоматическим расчетом метража кабеля.
- Вентиляция и кондиционирование: проектирование трасс кондиционеров и воздуховодов.

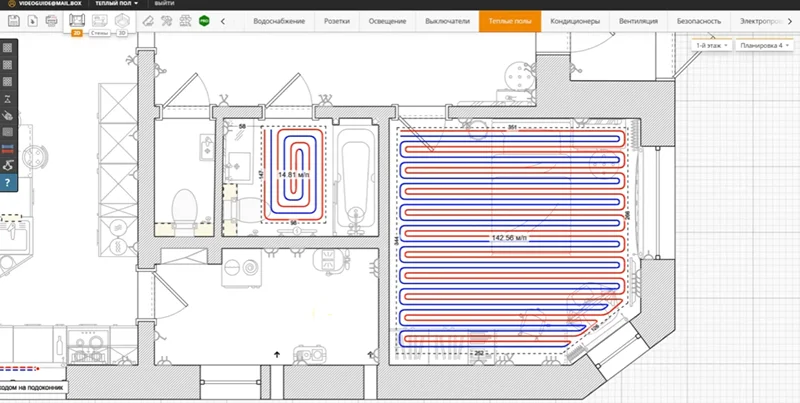

- Теплые полы: автоматическая раскладка труб по заданным параметрам (спираль, змейка).
КОМПАС-3D
Стоимость: от 43 000 рублей.

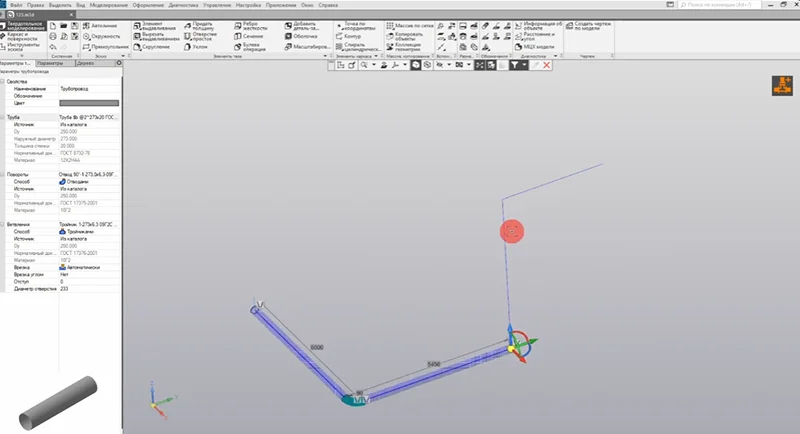

КОМПАС-3D — это система трехмерного моделирования, для которой разработаны специализированные приложения для проектирования инженерных систем. Стоит отметить, что данная программа для проектирования инженерных сетей в базовой версии имеет довольно ограниченный функционал. Чтобы раскрыть весь потенциал системы, нужно установить дополнительные модули. Приложение «Оборудование: Трубопроводы» предназначено для проектирования гидравлических и пневматических систем, а «Системы вентиляции» — для построения вентиляционных сетей. Также существует библиотека проектирования инженерных систем ВК.
Основные возможности:
- Трубопроводы: быстрое проектирование инженерных коммуникаций и обвязок оборудования, автоматическое создание документации.
- Вентиляция: построение разветвленных вентиляционных систем.
- Библиотека ВК: получение чертежей планов, разрезов, аксонометрических схем и спецификаций для систем водопровода и канализации.

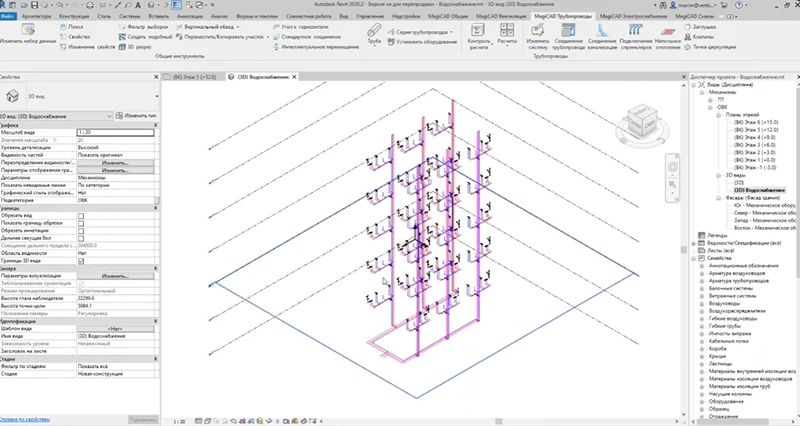

MagiCAD
Стоимость: от 265 000 рублей за бессрочную лицензию.
MagiCAD — это международное решение для проектирования инженерных систем (MEP) зданий, поддерживаемое 3 САПР Revit, AutoCAD и BricsCAD. Оно предоставляет интеллектуальные инструменты для каждой дисциплины: отопления, вентиляции, водоснабжения, канализации и электрики, с мощными расчетными функциями и огромной базой BIM-объектов.
С помощью программы для моделирования инженерных систем можно не только проектировать сложные сети и коммуникации, но и выявлять ошибки. Программа в реальном времени отслеживает, не пересекаются ли элементы инженерных систем между собой и со строительными конструкциями (стенами, перекрытиями, кабельными лотками). Это помогает избежать ошибок на этапе монтажа.
Основные возможности:
- Проектирование и расчет: моделирование систем, гидравлические расчеты, подбор оборудования, расчет систем пожаротушения (включая сухие спринклерные сети).
- Автоматизация: автоматическая раскладка теплых полов (включая спиральные схемы), изменение размеров компонентов под соседние сети.
- Координирование действий: единая информационная модель упрощает взаимодействие между всеми участниками проекта: архитекторами, проектировщиками, монтажниками и строителями.

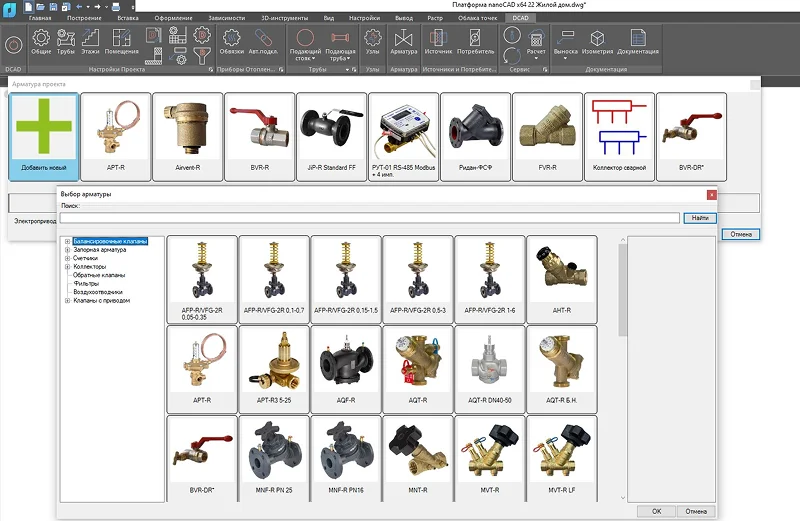

DCAD
Стоимость: бесплатно
DCAD — это бесплатный плагин для AutoCAD и nanoCAD, предназначенный для проектирования и тепло-гидравлических расчетов систем отопления, тепло- и холодоснабжения, а также водяных теплых полов. Он объединяет графическое проектирование и инженерные расчеты в одной среде, используя методики, соответствующие российским нормативам.
Данная программа для создания плана коммуникаций подходит тем, кто ищет мощное, но бесплатное решение. Однако нужно помнить, что плагин обновляется нечасто. Последние изменения были внесены в 2025 году.
Основные возможности:
- Проектирование систем: рисование приборов отопления, трубопроводов, стояков, коллекторов и узлов на планах, автоматическая генерация изометрических схем.
- Расчеты: расчет расходов теплоносителя, подбор диаметров труб и арматуры, расчет тепловыделений и остывания теплоносителя.
- Документация: автоматическое создание спецификаций и выносок на основе расчетных данных.
Model Studio CS Водоснабжение и канализация
Стоимость: от 43 100

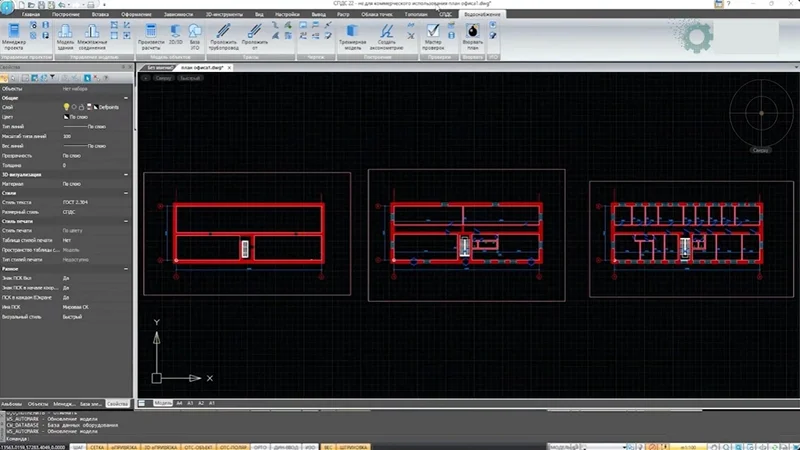

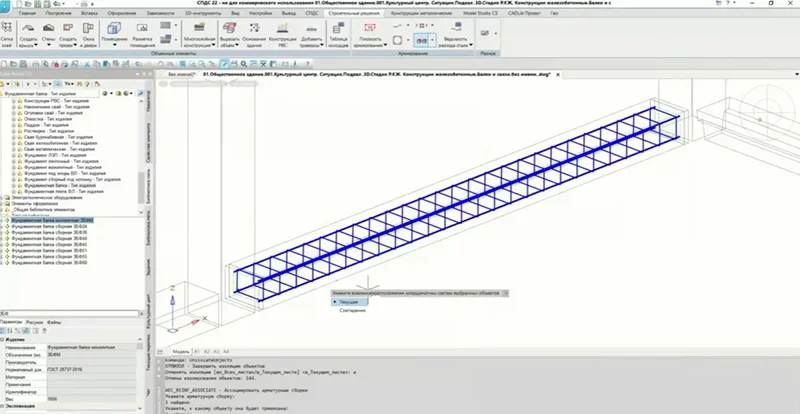

Model Studio CS Водоснабжение и канализация — это профессиональный программный комплекс для трехмерного проектирования и выпуска документации по внутренним системам горячего и холодного водоснабжения и канализации (марка ВК). Он расширяет возможности платформ AutoCAD и nanoCAD, позволяя создавать информационные модели инженерных систем зданий и сооружений.
Данное приложение ориентировано только на работу с водоснабжением. Поэтому вам понадобится дополнительная программа для проектирования электропроводки.
Основные возможности:
- 3D-моделирование: трехмерная компоновка и моделирование систем ВК.
- Расчеты и выявление ошибок: проверка инженерных решений и расчеты систем.
- Документация: автоматическое формирование планов, разрезов, аксонометрий и спецификаций на основе модели.
- Интеграция со сторонними решениями: работа с базами данных CADLib, поддержка отечественных ОС (Astra Linux, RED OS).
FAQ
Полностью бесплатных профессиональных решений для проектирования комплексных инженерных сетей почти нет. Обычно производители дают бесплатный софт под своё оборудование: ABB CAD и e-Design — для электрики, CYPEHVAC, Open BIM Bosch, PlanAir и HVAC Solution — для отопления и вентиляции, H2X — для водоснабжения. Для Revit есть бесплатные программы для создания проекта инженерных коммуникаций, но они имеют целый ряд ограничений.
Моделирование ведут параметрическими семействами реальных производителей, чтобы спецификации формировались автоматически. Расчеты (диаметры, расходы, потери давления) выполняют прямо на основе геометрии модели. Затем регулярно проверяют коллизии между дисциплинами, фиксируют их в отчетах и исправляют. Документация — планы, схемы, разрезы и спецификации — генерируется из модели автоматически.

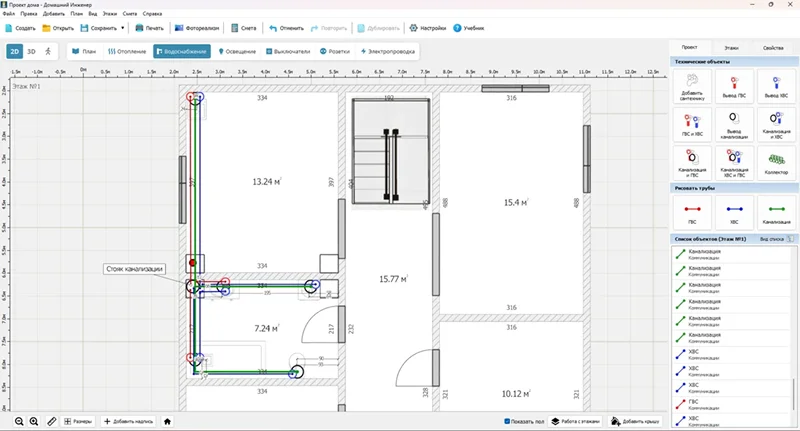

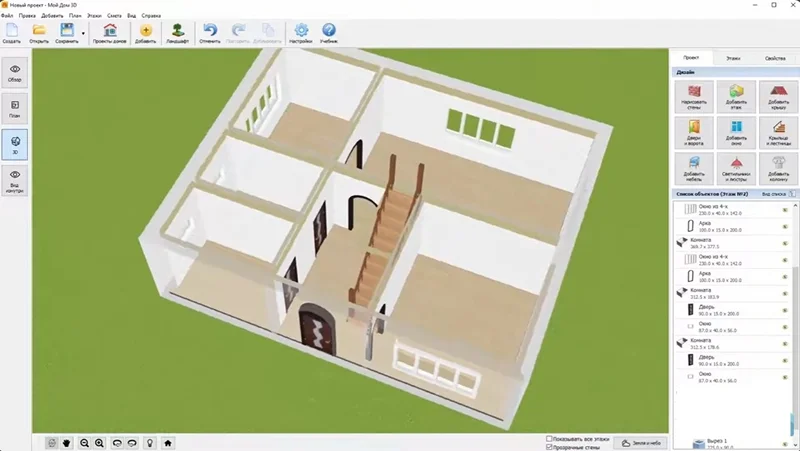

Новичкам лучше всего подойдут Домашний Инженер 3D и Мой Дом 3D. У них простой русскоязычный интерфейс и логика «нарисовал план → расставил оборудование → проложил трубы». Домашний Инженер 3D позволяет спроектировать отопление, водоснабжение, канализацию и электрику в одном проекте, сразу видеть результат в 3D и получать автоматическую смету. Стоит от 890 руб. в год. Мой Дом 3D — близкий аналог с похожим набором функций.
Онлайн-сервисы делятся на две группы. Бесплатные конфигураторы от производителей: AL-KO AIRCLOUD и PlanAir — для вентиляции, Trane Design Assist — для автоматизации зданий, Transair Piping Designer — для сжатого воздуха, Open BIM Bosch — для кондиционирования, H2X — для сантехники и отопления. Для комплексного проектирования в облаке есть платные платформы: OpenPlant Modeler (3D-моделирование промышленных объектов), SimScale (CFD-расчёты HVAC), Zenesis (валидация MEP-решений) и BIMPipe (AI-автоматизация сантехники).
Нужно настроить шаблон и единицы измерения, задать общие координаты, подключить архитектурную модель как связь и создать инженерные пространства помещений. Это обеспечивает корректные расчеты и поиск коллизий в дальнейшем.
Проверка коллизий выявляет пересечения между трубами, воздуховодами, кабельными лотками и строительными конструкциями ещё на этапе проектирования, а не на площадке. Это позволяет заранее увидеть конфликты между разными дисциплинами, например когда воздуховод проходит сквозь несущую балку или труба мешает обслуживанию оборудования. Если такие ошибки не найти в модели, их придётся исправлять при монтаже, что ведёт к переделкам, срыву сроков и дополнительным затратам. Кроме того, отчёты о коллизиях помогают организовать совместную работу проектировщиков разных разделов и согласовать решения до выпуска документации.
Параметрические семейства — это не просто объёмные фигуры, а элементы, которые несут технические данные: диаметр, материал, производителя, артикул, расходные характеристики. Благодаря этому спецификации, расчеты и заказ оборудования формируются автоматически на основе модели, а не заполняются вручную. Если проектировщик меняет параметр, например диаметр трубы, это отражается и в геометрии, и в расчётах, и в документации. Простая геометрия этого не даёт: она выглядит правильно, но не содержит информации, необходимой для инженерных расчётов и точной сметы.
Расчеты выполняются непосредственно на основе построенной геометрии: программа сама определяет длины участков, диаметры, расходы теплоносителя или воздуха и потери давления. Это значит, что при изменении трассировки или замене оборудования расчёт обновляется автоматически, без ручного пересчёта. Если результат оказывается неоптимальным, например скорость воздуха слишком высокая или потери давления велики, проектировщик корректирует геометрию, и данные в элементах модели обновляются. Такой подход исключает расхождение между чертежом и расчётом, которое часто возникает при работе в отдельных программах.
После сдачи проекта информационная модель не теряет ценность, а становится основой для эксплуатации здания. Она содержит данные о оборудовании, запорной арматуре, трассировке труб и воздуховодов, что упрощает обслуживание, поиск нужного элемента и планирование ремонтов. При реконструкции или подключении новых систем модель позволяет быстро оценить существующие решения и избежать ошибок. Таким образом, 3D-модель работает не только на этапе проектирования и строительства, но и в течение всего жизненного цикла здания.
