8 лучших программ для проектирования электропроводки в доме

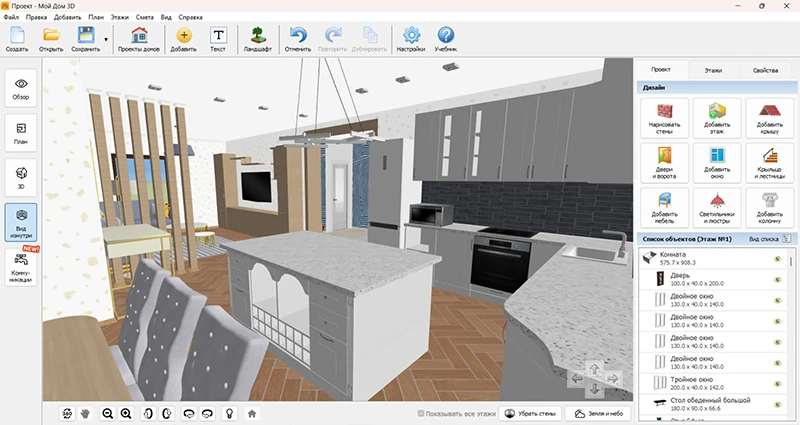

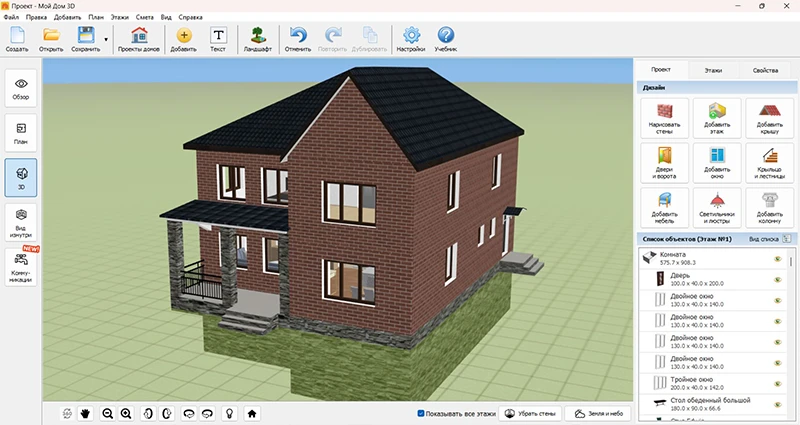

Мой Дом 3D

Универсальное приложение для проектирования малоэтажных построек. В нем можно создавать подробные схемы помещений, расставлять сантехнику и предметы обстановки, подбирать отделку, добавлять лестницы, колонны, крыши и просматривать проекты в 3D. Для работы с коммуникациями предусмотрен отдельный режим. Он позволяет размещать осветительные приборы, выключатели, розетки. Вы сможете добавить распределительные коробки и электрические щитки, нарисовать провода. В интерфейсе и всех инструментах Моего Дома 3D легко разобраться, даже если до этого вы никогда не занимались проектированием.

Особенности:

• готовые 3D-модели электрооборудования, бытовой техники, мебели и прочего;
• отдельные обозначения для разных видов кабелей, в том числе с учетом их сечения;
• проектирование заземления;
• функция «Конструктор выключателей», которая позволяет создавать сборные блоки с разной конфигурацией;;
• инструмент для составления смет со справочником работ;
• 1150+ материалов для наружной и внутренней отделки;
• возможность загрузки своих текстур;
• экспорт проектов в PDF, а также в виде файлов для САПР (система автоматизированного проектирования) и 3D-редакторов.

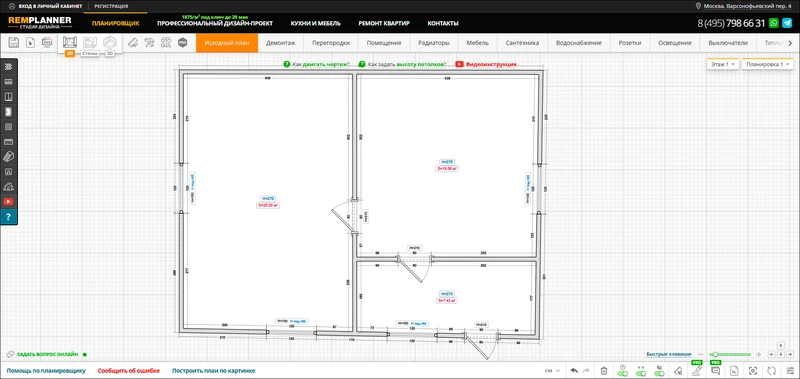

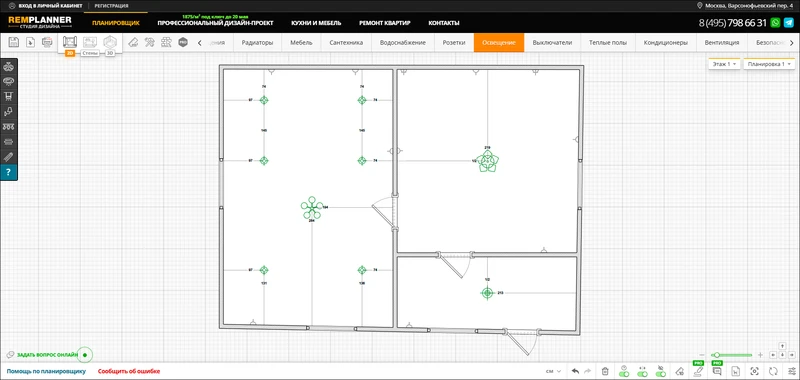

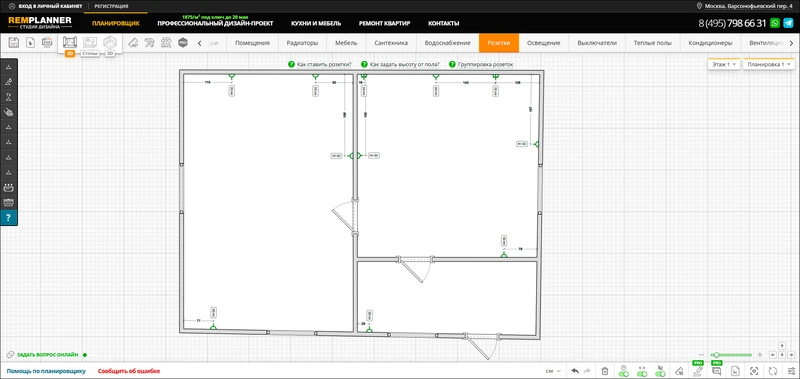

RemPlanner

Продвинутый браузерный планировщик квартир. Позволяет добавлять несколько этажей, поэтому его можно использовать в качестве программы для проектирования электропроводки в частном доме. Работа выполняется на схеме, а на финальных этапах можно сгенерировать 3D-визуализацию. Под коммуникации отведены отдельные разделы. Однако без подписки (ее стоимость начинается от 590 руб. в месяц) часть инструментов и объектов заблокирована. Например, в этом случае получится расположить только светильники, розетки, выключатели и щитки, но без проводки.

Особенности:

• создание схем охранной сигнализации;
• добавление светодиодной подсветки;
• автоматический подсчет метража проводов.

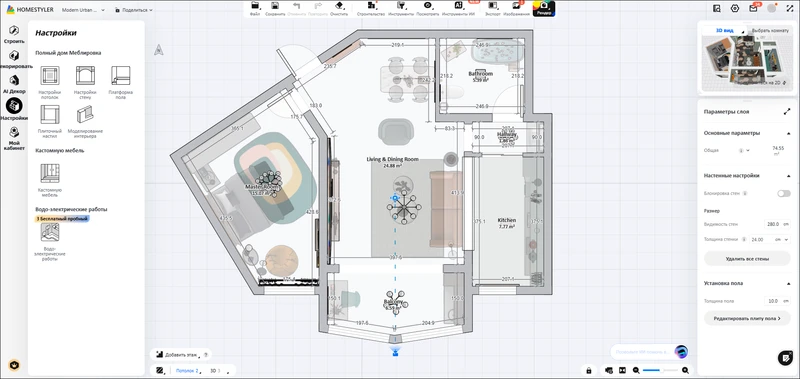

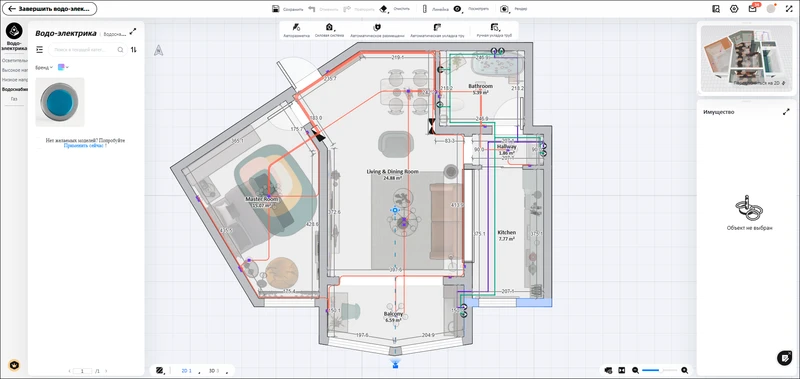

Homestyler

Одна из популярных программ для проектирования дома. Инструмент для создания внутренних коммуникаций реализован необычным образом. Сначала необходимо разместить все приборы — люстры, светильники, бытовую технику и так далее. Затем — добавить электрощитки. После этого приложение автоматически проложит проводку и другие кабели. Если алгоритм допустит ошибки, их можно будет исправить вручную.

Особенности:

• нейросеть для генерации интерьера;
• версии для браузера, компьютера с Windows, смартфонов и планшетов;
• экспорт в виде строительных чертежей.

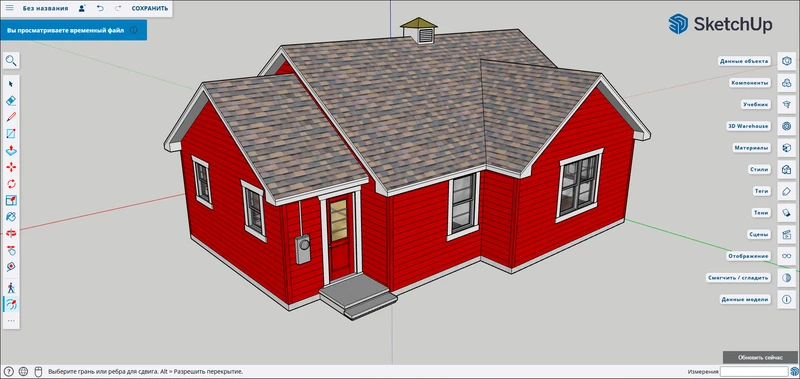

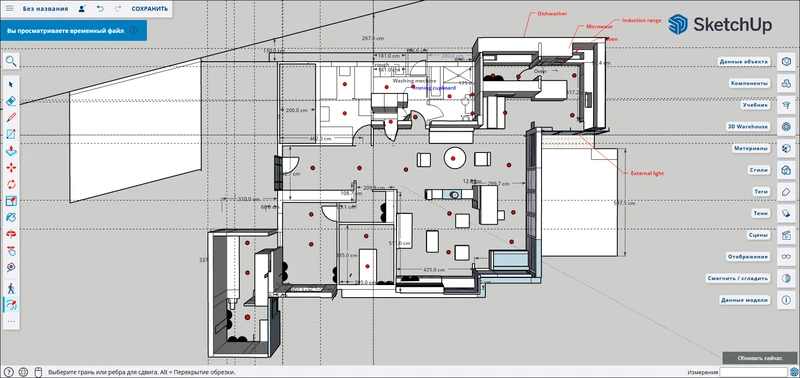

SketchUp

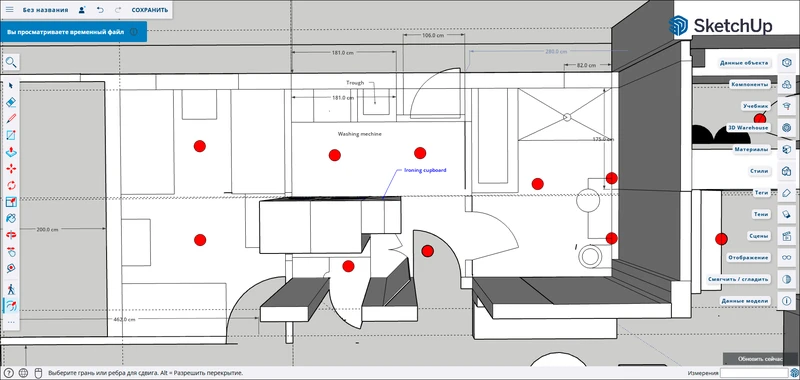

Профессиональный редактор 3D-графики. Популярен в том числе у архитекторов, интерьерных дизайнеров, инженеров и проектировщиков. В нем можно создавать дома с любым количеством этажей и комнат, наполнять их предметами обстановки. Инструменты редактора также позволяют прокладывать коммуникации. Проводку можно разметить линиями на виде сверху, для другого оснащения (распределительных коробок, осветительных приборов, розеток, выключателей и прочих элементов) — расположить в нужных местах соответствующие 3D-модели.

Особенности:

• онлайн-библиотека 3D Warehouse с примерами проектов и тысячами готовых трехмерных моделей;
• десктопные, браузерные и мобильные версии;
• экспорт и импорт форматов 3D-редакторов и САПР.

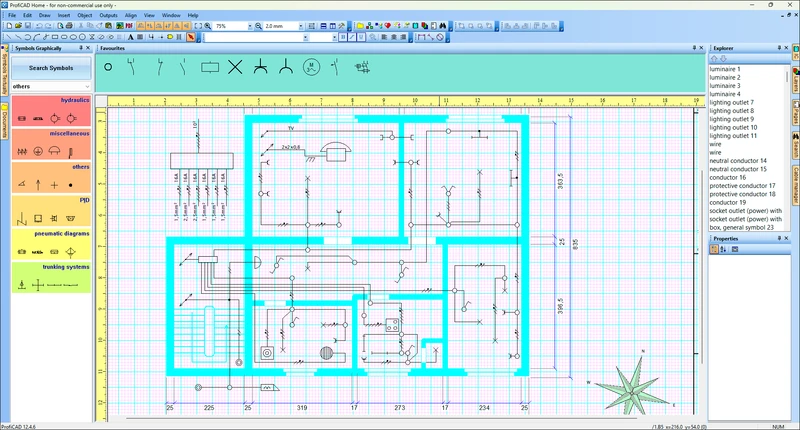

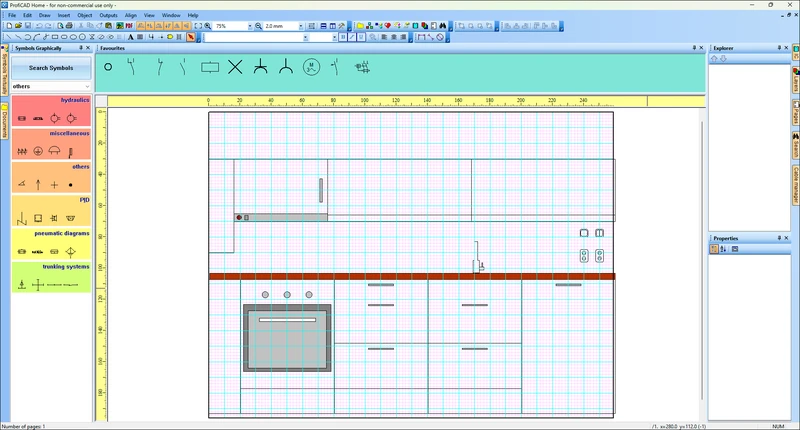

ProfiCAD

Специализированная программа для проектирования электрики для дома. Планировка здания создается на 2D-схеме, на нее же наносятся линии проводки и обозначения всех объектов. При необходимости можно чертить конструкции и с других доступных ракурсов, кроме стандартного вида сверху.

Особенности:

• бесплатная для некоммерческого использования;
• библиотека с сотнями условных обозначений для различных компонентов электросистем, также с официального сайта можно скачать дополнительные пакеты с ними;
• формирование проектной документации со спецификациями материалов и детальным списком всех объектов на чертежах.

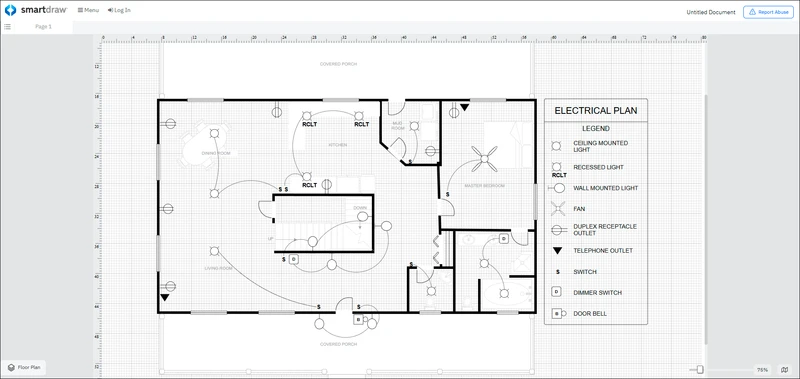

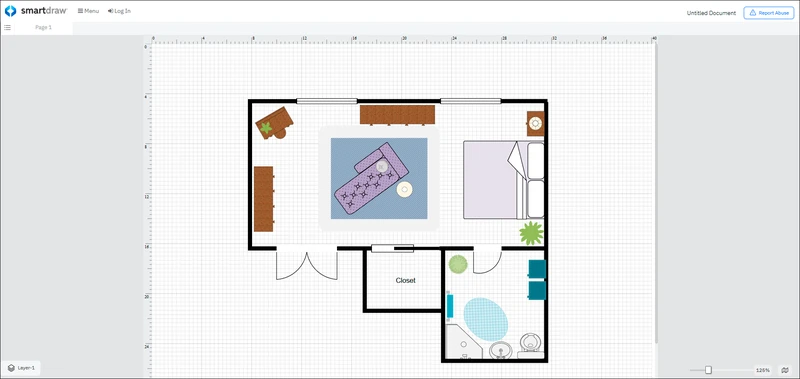

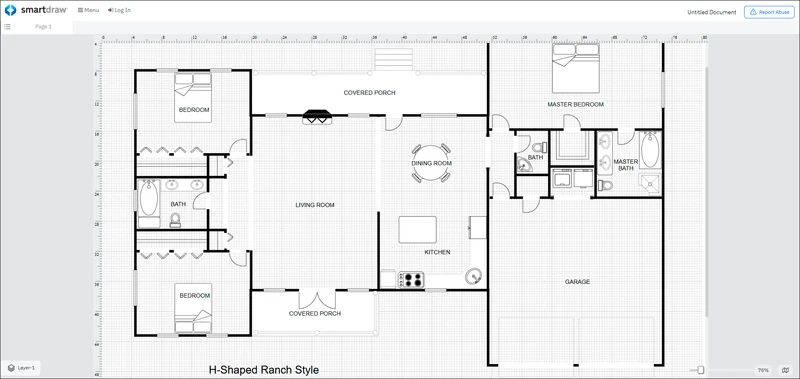

SmartDraw

Позиционируется как мощный инструмент для визуализации. Позволяет делать поэтажные схемы и заполнять их обозначениями для мебели, элементов декора, сантехники и прочего. Также в SmartDraw можно проектировать коммуникации. Вы легко обозначите расположение проводки, добавите розетки и нужное число выключателей, разместите распределительные щиты и коробки.

Особенности:

• поддержка многопользовательского доступа к проектам;
• сохранение в SVG, PDF, JPEG или PNG;
• галерея с готовыми обозначениями почти для любых задач.

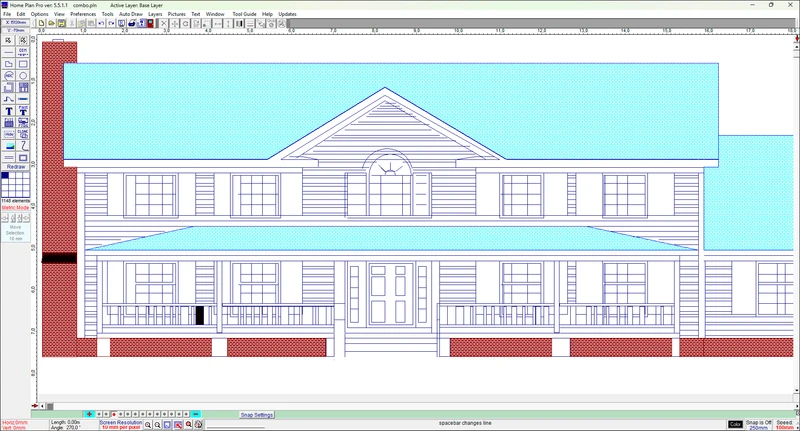

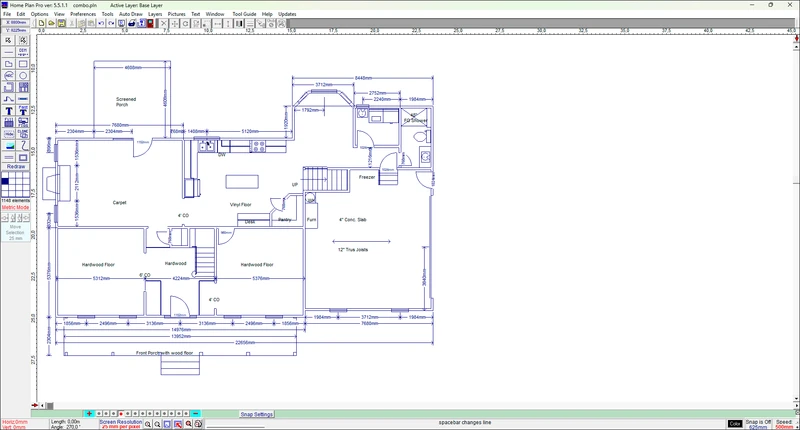

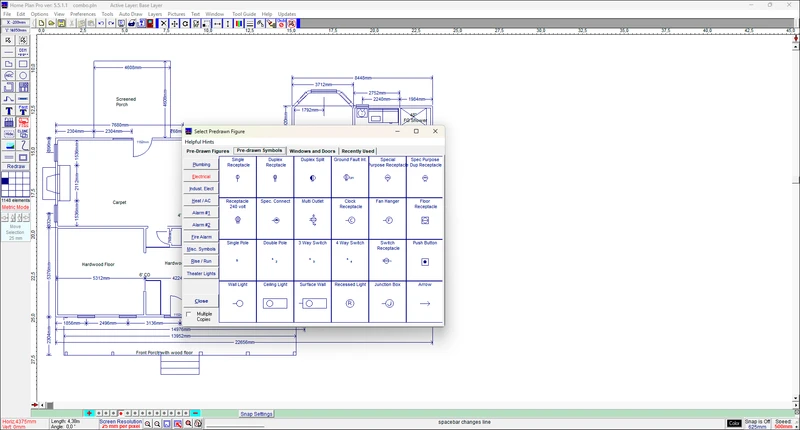

Home Plan Pro

Приложение для подготовки чертежей и схем зданий. Также может использоваться как программа для проектирования электропроводки для частного дома. Доступен только двумерный режим, но чертежи можно делать в нескольких проекциях. Объекты и конструкции добавляются в виде стандартных условных обозначений.

Особенности:

• десятки обозначений, в том числе для электросетей;
• функция подсчета площади пространства (границы измеряемой области обозначаются мышью);
• сохранение схем в PDF, EMF, DXF и в графические форматы.

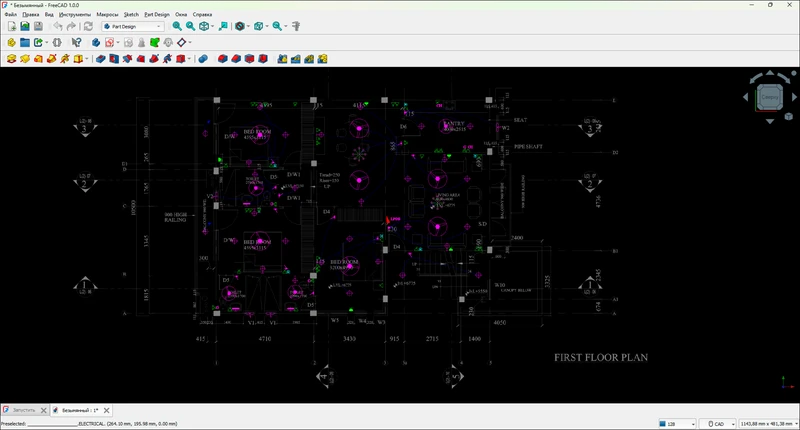

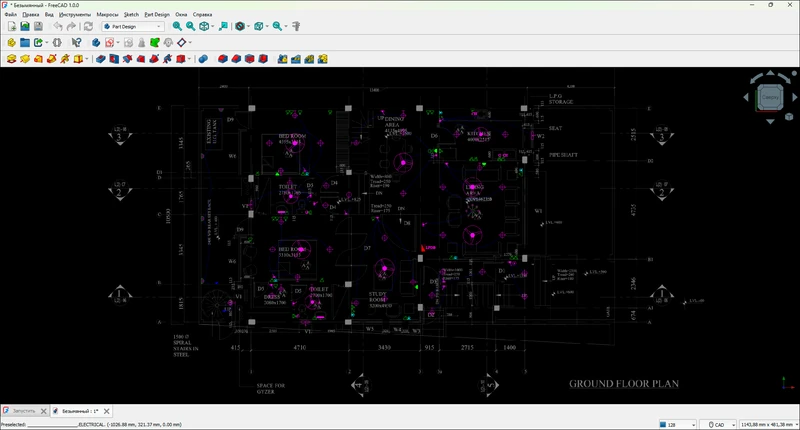

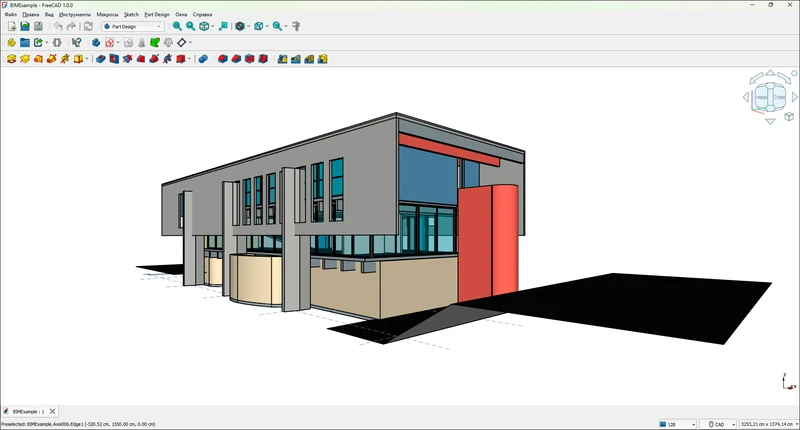

FreeCAD

Полностью бесплатная САПР. Это разновидность инженерного софта для подготовки чертежей, 3D-визуализаций и разнообразной документации. FreeCAD относится к универсальным САПР. Поэтому она часто используется при создании различных построек и отдельных конструкций в них. Также FreeCAD может послужить программой для проектирования электрики в доме. У приложения есть инструменты для 3D-моделирования любых объектов. Доступны библиотеки стандартных обозначений. Пользователи с подготовкой конструкторов смогут начертить планы этажей, расположить внутри них все коммуникации и визуализировать результат в 3D.

Особенности:

• можно расширять изначальный функционал плагинами, в том числе для работы с электрикой;
• поддерживает десятки форматов CAD, изображений и документов;
• предусмотрена автоматизация действий при помощи макросов.

Заключение

Мы познакомились с софтом, который подойдет для проектирования системы электроснабжения частного дома. Универсальным и наиболее удобным решением можно назвать приложение Мой Дом 3D. В нем предусмотрен специальный режим для работы с проводкой, есть соответствующие 3D-модели и обозначения для схемы. Также в программе можно составить реалистичный проект внутреннего обустройства дома и детальную смету.

Профессиональных проектировщиков заинтересует FreeCAD. Это универсальная и бесплатная САПР с поддержкой трехмерных визуализаций. Есть и специализированное ПО, такое как ProfiCAD. Оно изначально создавалось для проектирования электрики. Однако прежде чем приступить к работе в FreeCAD или ProfiCAD, придется изучить документацию и посмотреть обучающие видео. Кроме того, потребуются специальные знания, связанные с функционированием электросистем.
