Как спроектировать электрику в частном доме

Зачем нужна схема электропроводки частного дома

Схема связывает архитектурный план и электротехнические решения. По ней видно, какие приборы получат питание, где будут проходить линии и как разные помещения подключаются к распределительному щиту. Без чертежа легко забыть розетку для вытяжки, провести кабель через будущий дверной проём или закрыть соединительную коробку мебелью.

Полный проект электрики частного дома состоит не из одного красивого рисунка. Чтобы понять, как сделать проект по электрике в частном доме, сначала разделите план размещения и расчётную документацию. К планам расположения оборудования добавляют схему щита, ведомость линий, сведения о расчётных нагрузках, средствах защиты и заземлении. Для многоэтажного здания делают отдельные планы каждого уровня и показывают межэтажные переходы.

Полезно различать эскиз и рабочую документацию. Эскиз отвечает на вопрос, где будет электрическая точка; расчёт подтверждает допустимость её подключения. Графический редактор упрощает планирование, но не заменяет проверку токов короткого замыкания, условий автоматического отключения, выбора кабеля и аппаратов защиты.

Что должно быть на схеме электропроводки

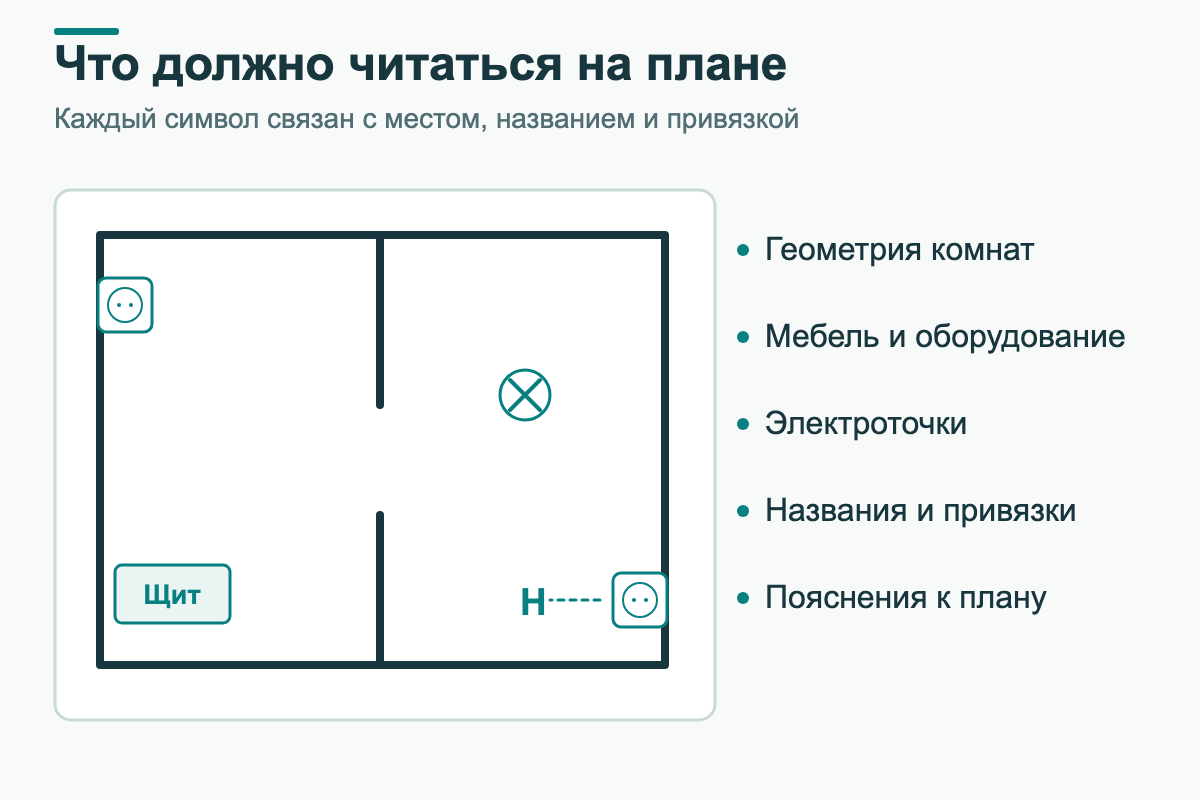

Начинайте с плана помещений в масштабе, а не с отдельных изображений розеток. Укажите название этажа, назначение комнат и базовые размеры, после чего последовательно нанесите перечисленные ниже элементы. Чем понятнее легенда, тем меньше устных уточнений потребуется при ремонте.

Ввод электроэнергии и электрощит

Отметьте точку поступления питания от внешней сети, вводной кабель и место главного распределительного щита. Отдельно обозначьте узел учёта, когда он расположен не в том же шкафу, и границу ответственности сетевой организации.

Розетки

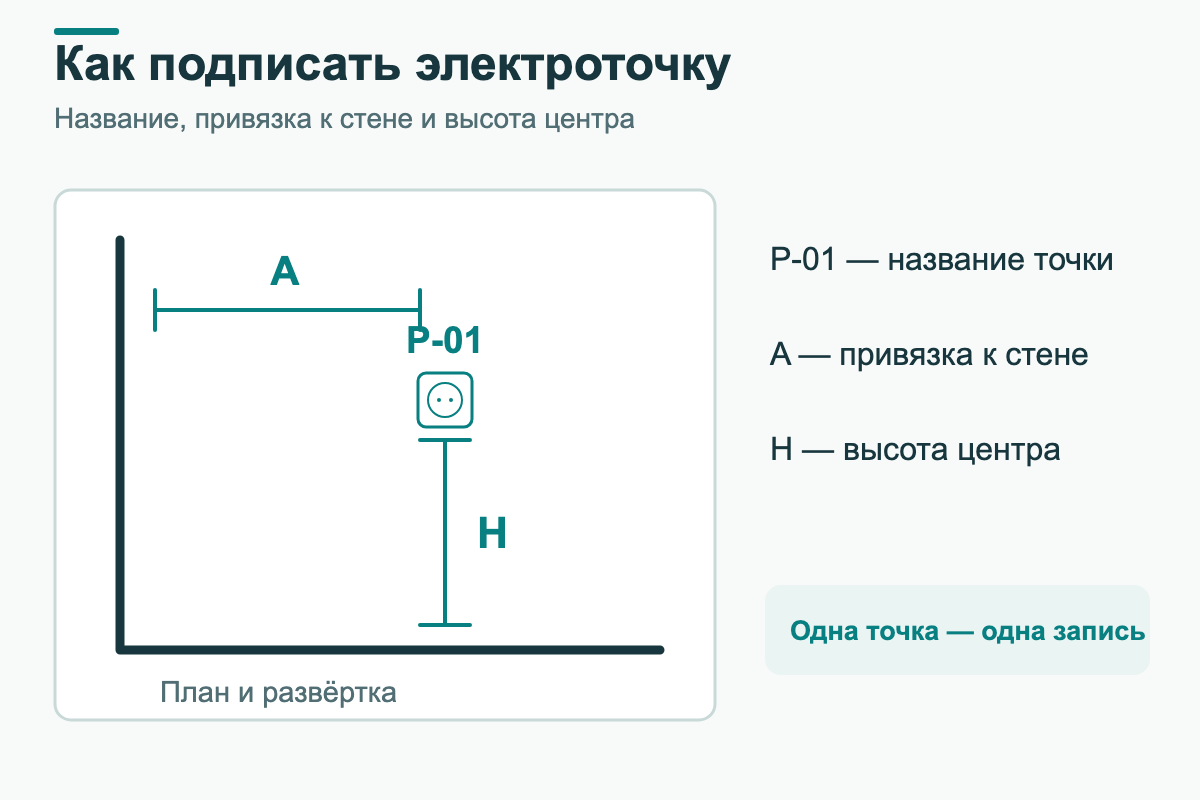

Каждая розетка должна иметь точную привязку к стене и отметку высоты от чистого пола. Различайте одиночные, многопостовые, силовые и слаботочные точки. Рядом с кухонным гарнитуром уточните, относится ли изделие к рабочей зоне, встроенной технике или оборудованию над шкафами.

Выключатели

Нанесите обычные, проходные и перекрёстные выключатели, диммеры и панели управления. Одного значка на стене недостаточно: покажите, какую группу светильников он включает. На длинном коридоре и лестнице удобно заранее обозначить управление из нескольких мест.

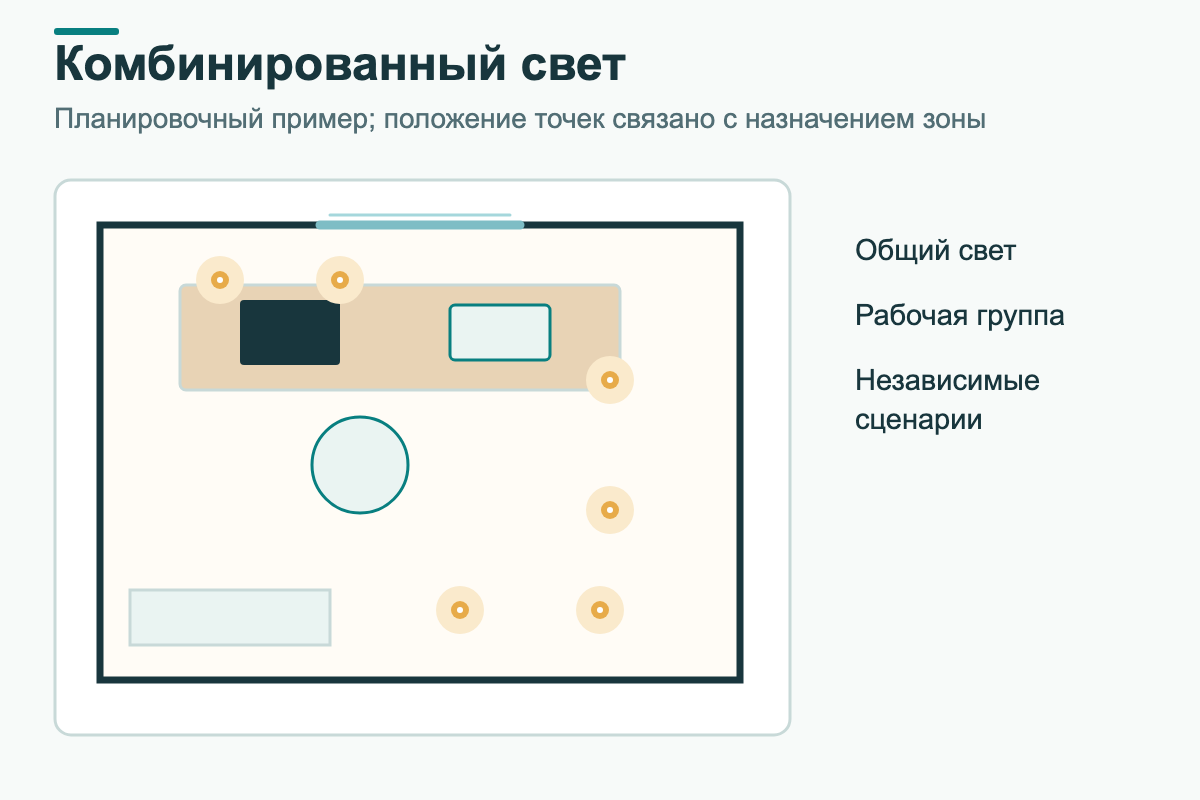

Светильники и группы освещения

Разделите общее, рабочее и декоративное освещение. Для каждой комнаты обозначьте потолочные приборы, бра, подсветку мебели, лестничные светильники и наружные фонари. Подписывайте группы управления, например L1 для центрального света и L2 для подсветки кухни.

Мощные электроприборы и отдельные линии

Отметьте варочную панель, духовку, бойлер, насос, электрический котёл, сауну, кондиционеры, зарядку электромобиля и другое стационарное оборудование. Перепишите паспортную мощность, способ подключения и требования изготовителя.

Электрические линии и их группы

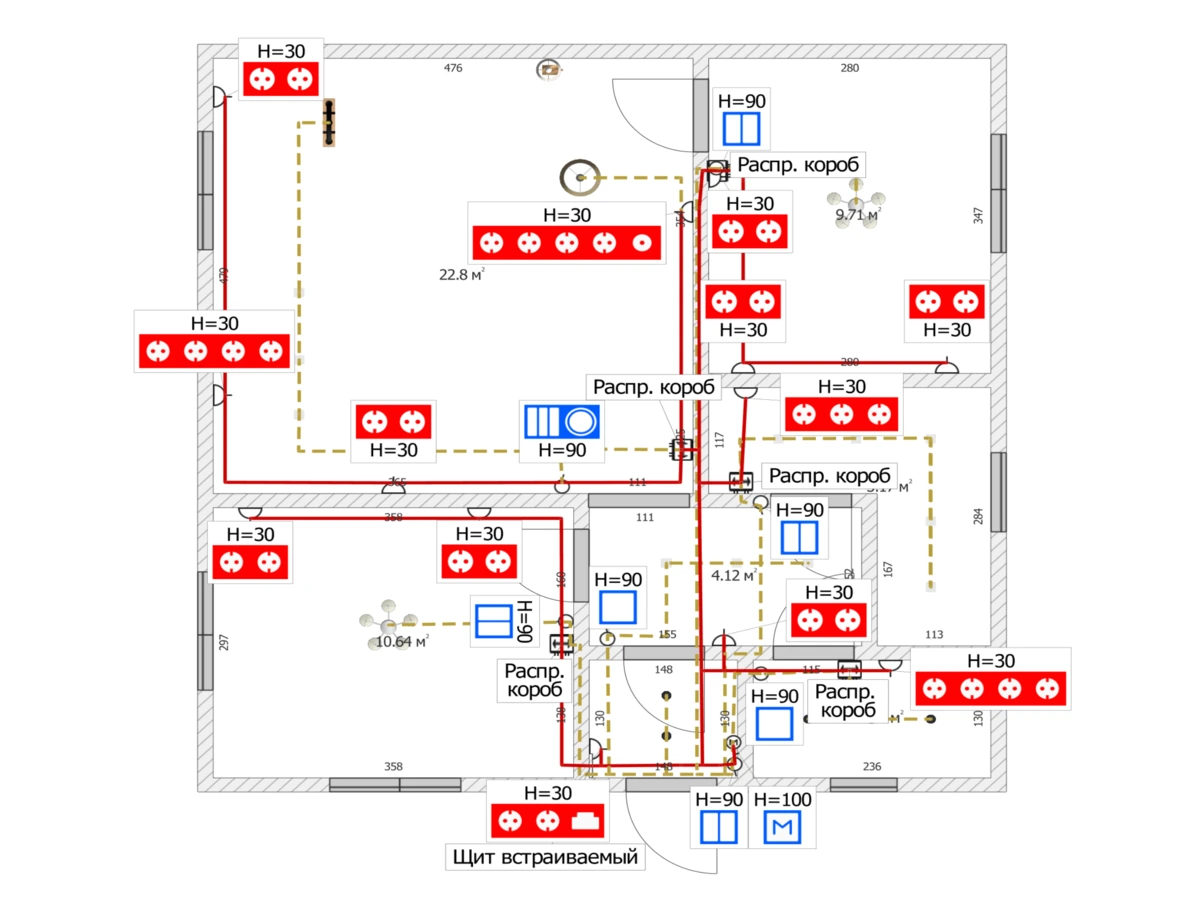

Маршруты прокладки связывают электроточки с щитом или распределительными узлами. Наносите трассы с привязкой к строительным конструкциям, обозначайте этажные переходы, вертикальные спуски и предполагаемый способ монтажа. Каждой цепи присвойте номер: например, Q1 — свет первого этажа, Q2 — розетки кабинета, Q3 — кухонная линия.

Распределительные коробки

На плане показывают распаечные коробки, участки соединения и разветвления проводников. Условное обозначение дополняют высотной отметкой и привязкой к стене. Размещайте соединения в предусмотренных для этого оболочках и сохраняйте возможность обслуживания согласно выбранному способу монтажа и применённым изделиям.

Защитные устройства и заземление

В проект включают автоматические выключатели, УЗО либо дифференциальные автоматы, устройства защиты от импульсных перенапряжений там, где их применение определено проектом, шины PE и N, а также систему уравнивания потенциалов. На однолинейной схеме отображают связи аппаратов с конкретными группами и параметры, выбранные расчётом.

Интернет, ТВ, видеонаблюдение и другие слаботочные системы

Разместите маршрутизатор, коммутационный шкаф, точки Wi-Fi, телевизионные выводы, видеокамеры, домофон, охранные датчики и кабели локальной сети. Для камер с питанием PoE важно учитывать трассы до сетевого оборудования.

Условные обозначения и подписи на схеме

Подготовьте таблицу обозначений: розетка, выключатель, светильник, коробка, щит, силовой кабель, информационная линия. Для оформляемой проектной документации применяют обозначения ГОСТ 21.210-2014. В бытовом эскизе дополнительные цвета допустимы, но каждый цвет должен расшифровываться.

Что подготовить перед созданием схемы

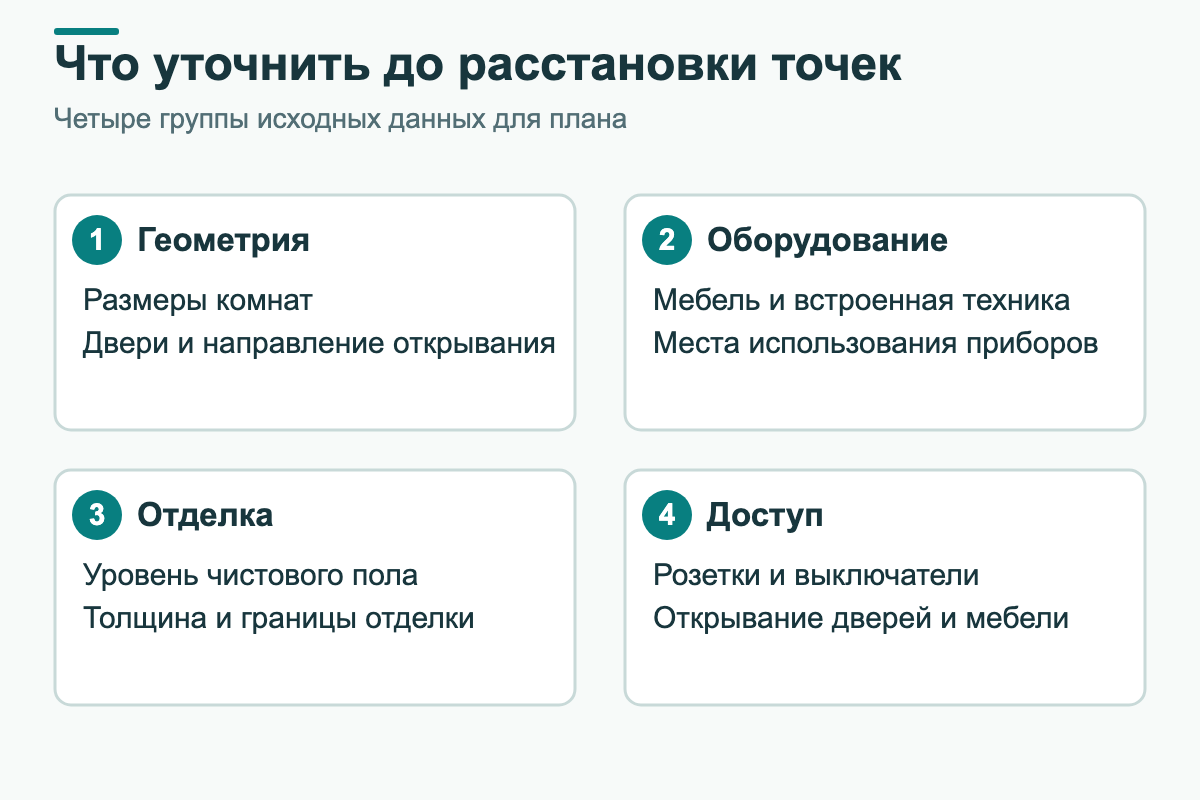

Проектирование электроснабжения частного дома начинается со сбора исходных данных об участке, здании и оборудовании.

План частного дома с размерами помещений

Нужны размеры комнат, толщина перегородок, этажность, лестничные проёмы, высоты потолков, отметки чистого пола и дверные проёмы. Подойдёт архитектурный чертёж или обмерная схема после строительства коробки. Сверьте реальные стены с документацией: различие даже в несколько сантиметров влияет на расстановку кухонных модулей и привязку блоков розеток. Тем, кто начинает строительство, пригодится руководство о том, как сделать проект загородного дома самому.

Список бытовой техники и другого электрооборудования

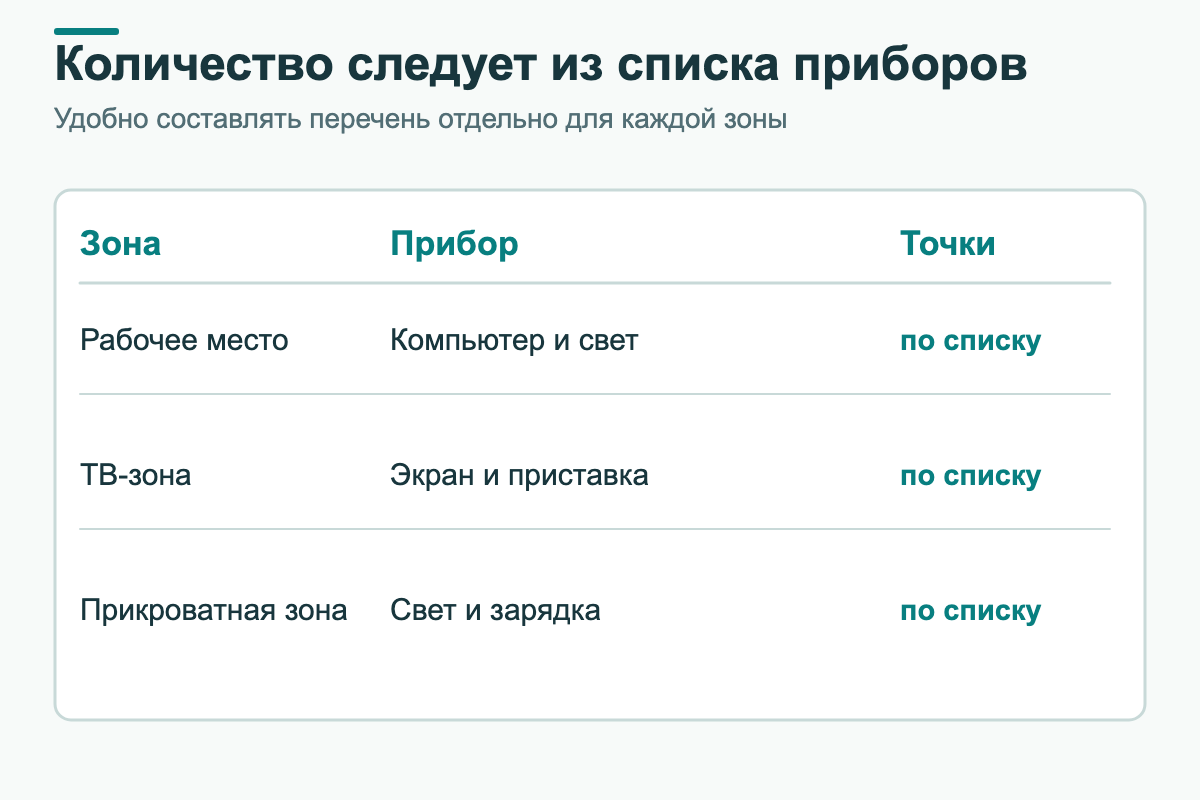

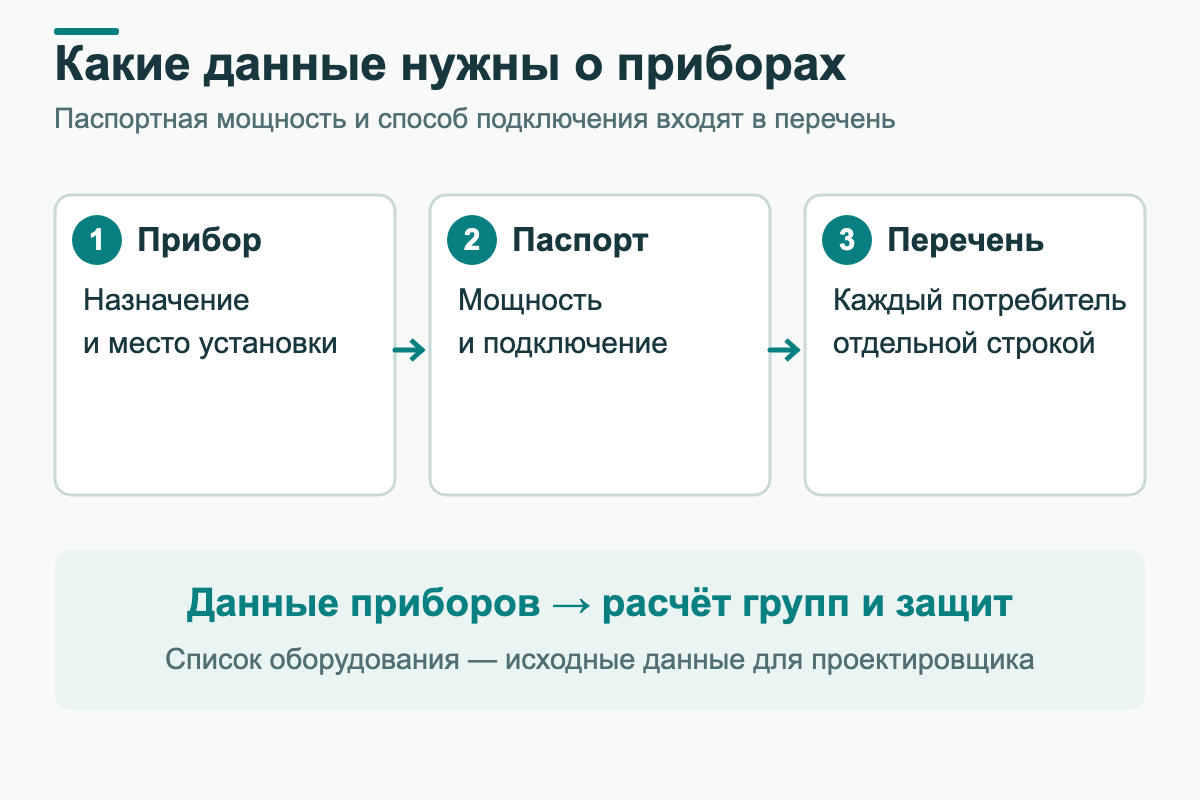

Запишите все приборы по помещениям. В таблице укажите номинальную мощность с паспортной таблички, место установки, стационарный или переносной способ подключения, необходимость выделенной цепи.

Расстановку мебели и сантехники

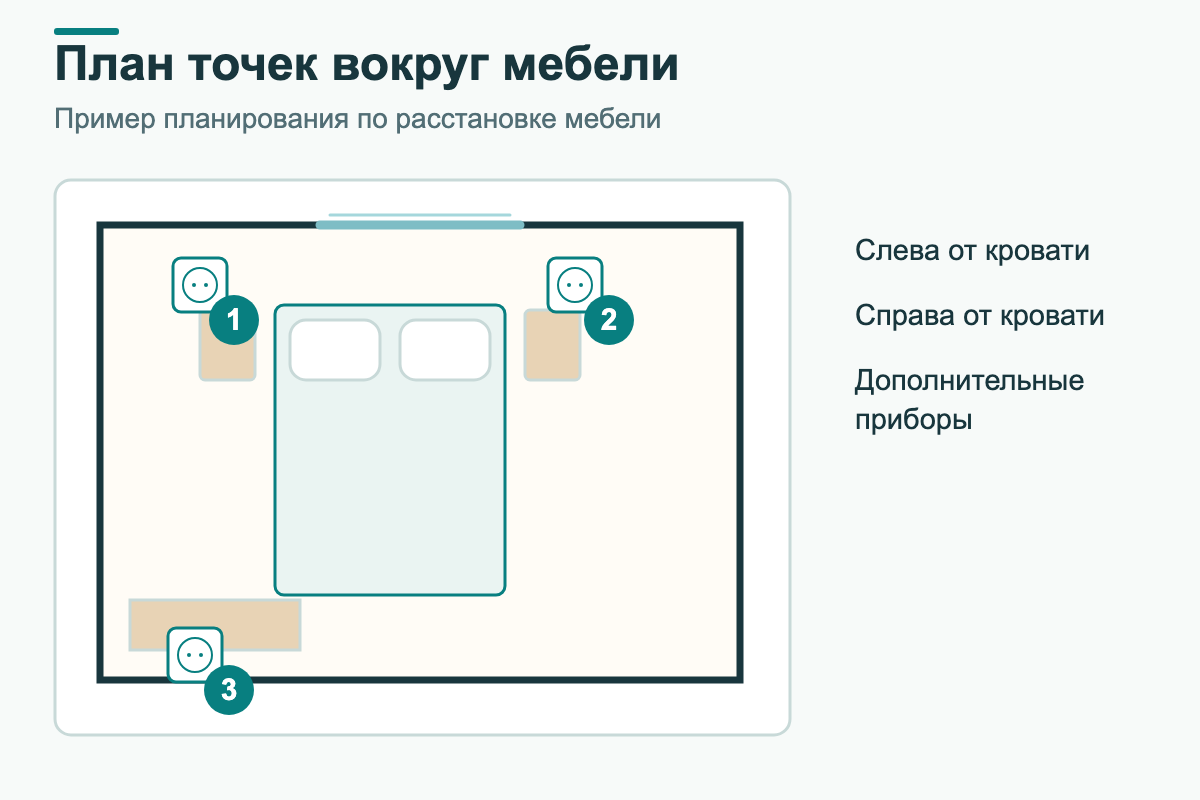

Создайте мебельный план с глубиной шкафов, диванами, кроватями, рабочими столами и кухонной техникой. Учитывайте открывание дверок и выдвижных ящиков, расположение зеркал и высоту фартука.

Расположение стационарных и мощных потребителей

Уточните точки подключения котельного оборудования, кондиционеров, тёплого пола, проточных нагревателей, кухонной плиты и наружных насосов. Для каждого прибора требуется техническая документация производителя. Сопоставьте выводы электрики с трубами отопления, водоснабжения и канализации. Если инженерные сети ещё проектируются, посмотрите, как устроена программа для проектирования отопления в частном доме, и согласуйте планы коммуникаций между собой.

Где будет находиться электрощит

Определите точку ввода, место учёта, расположение вводного и распределительных щитов. Для щитка выбирают сухое доступное пространство с достаточным местом для открывания дверцы, прокладки кабелей и будущего обслуживания.

Какие системы могут появиться в доме позже

Предусмотрите резерв для мастерской, второго кондиционера, охранной сигнализации, зарядной станции, электропривода ворот, камер и дополнительных световых сценариев.

Что нужно учитывать при проектировании схемы

Рабочая схема электроснабжения частного дома должна учитывать не только расположение выключателей, но и реальные условия нагрузки, защиты, прокладки и эксплуатации. Чертёж для согласования дизайна и документация для монтажа решают разные задачи. Ниже перечислены проверки, которые делают до передачи схемы подрядчику.

Расчёт электрической нагрузки

Сначала составьте перечень электроприёмников и их паспортных мощностей. Для однофазной цепи ориентировочный ток резистивной нагрузки определяют отношением мощности к напряжению; для оборудования с электродвигателем учитывают коэффициент мощности, КПД и пусковые токи.

Разделение электропроводки на группы

Удобно выделять освещение по этажам или зонам, розеточные цепи кухни, жилых комнат и хозяйственных помещений, а также линии стационарных мощных приборов. Группы выбирают по нагрузке, условиям среды, последствиям отключения и удобству эксплуатации. Не объединяйте всё освещение с розетками одной перегруженной цепью.

Параметры кабельных линий

Сечение жил выбирают по допустимому длительному току с учётом способа прокладки, группирования кабелей, температуры, материала проводника и характеристик защиты. Также проверяют падение напряжения, термическую стойкость при коротком замыкании и условия отключения.

Защитные устройства

Автомат защищает кабель от сверхтоков, а УЗО контролирует дифференциальный ток и служит дополнительной мерой защиты при предусмотренных условиях. Эти устройства выполняют разные функции.

Заземление

Уточните систему питания и заземления, предоставленную по условиям подключения: требования для TN-C-S и TT отличаются. Спроектируйте главную заземляющую шину, защитные проводники, систему уравнивания потенциалов и заземляющее устройство по расчёту и проверке применимых правил.

Открытая или скрытая проводка

Выбор зависит от материала стен, пожарных требований, отделки, доступа к коммуникациям и способа защиты кабелей. В каркасных и деревянных зданиях особенности прокладки особенно важны, поэтому нельзя автоматически переносить решение из кирпичного дома.

Расположение электрощита

Электрощит должен оставаться доступным для осмотра и отключения. Продумайте рабочее пространство перед шкафом, ввод кабелей, место для маркировки и запас модулей. Располагайте оборудование так, чтобы на него не воздействовали вода, избыточное тепло и механические повреждения.

Доступность элементов для обслуживания

Доступ нужен не только к щиту. Обслуживаемые соединения, блоки питания подсветки, контроллеры, коммутационные панели и оконечные устройства необходимо размещать там, где их можно проверить и заменить без разрушения постоянной отделки. Наносите ревизионные люки на архитектурный план.

Требования ПУЭ и других нормативных документов

Для жилых зданий ориентируются на применимые положения ПУЭ, СП 256.1325800.2016 с актуальными изменениями, ГОСТ Р 50571.5.52-2011 по выбору и монтажу электропроводок, ГОСТ Р 50571.5.54-2024 по заземлению. Для помещений с душем и ванной действуют специальные требования ГОСТ Р 50571.7.701-2024; обозначения электрооборудования на планах задаёт ГОСТ 21.210-2014.

Как нарисовать схему электропроводки частного дома

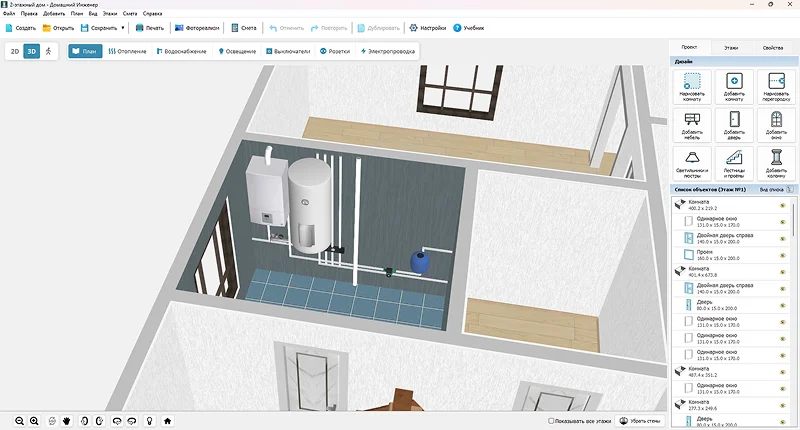

Теперь покажем последовательность работы в Домашнем Инженере 3D. Программа объединяет 2D-план электрических точек и 3D-модель интерьера. В бесплатной ознакомительной версии создание схем проводки ограничено; для нанесения кабелей требуется подходящая платная редакция.

Для других способов рисования подойдёт программа для проектирования электропроводки в доме из профильной подборки. Выбирайте инструмент с возможностью точно подписывать цепи и сохранять чертёж. Специализированные САПР применяют, когда нужна полноценная комплектная электротехническая документация.

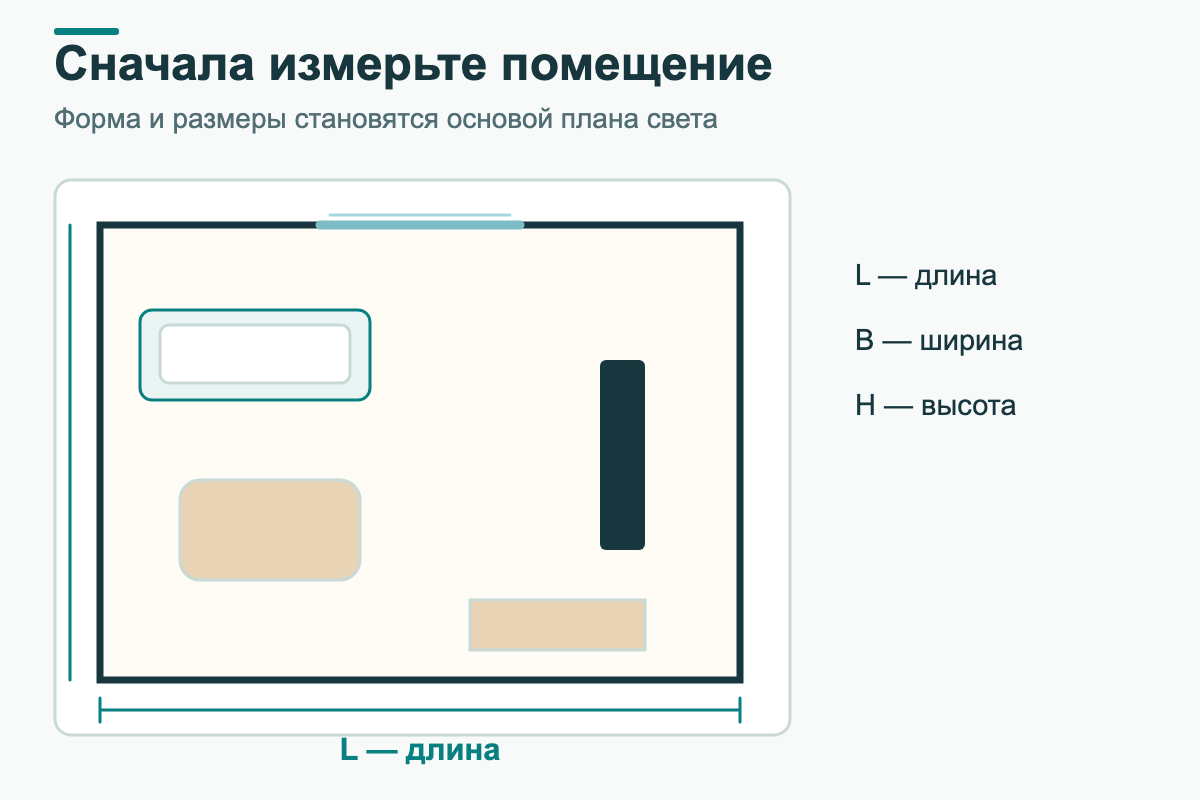

Шаг 1. Создайте новый проект и подготовьте план дома

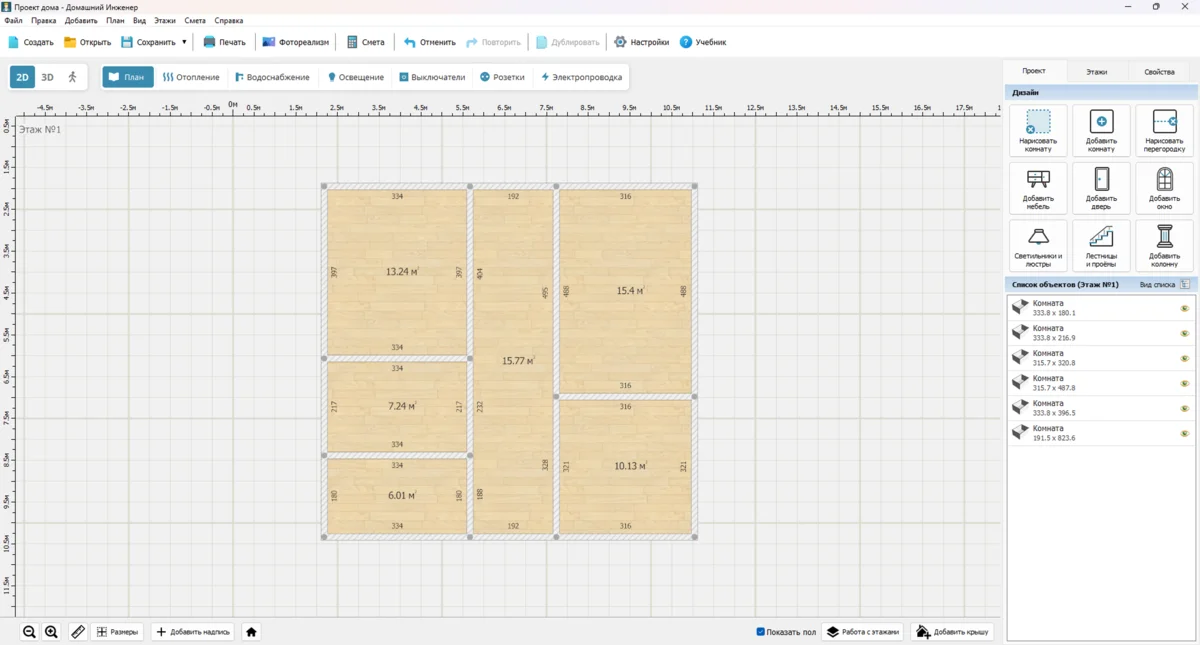

Начните с габаритов здания. В главном окне создайте новый проект; для плана используйте построение с нуля либо подложку существующего обмерного чертежа. Точность здесь важнее оформления: неправильно нарисованная стена сдвинет все привязки будущих розеток.

1. Запустите программу, выберите создание нового проекта и определите способ построения планировки.
2. Командой «Нарисовать комнату» последовательно отметьте углы, замкните контур; простые помещения также можно добавить готовой формой.
3. Настройте размеры и толщину стен, добавьте перегородки, двери, окна и проёмы; уточните направление открывания створок.

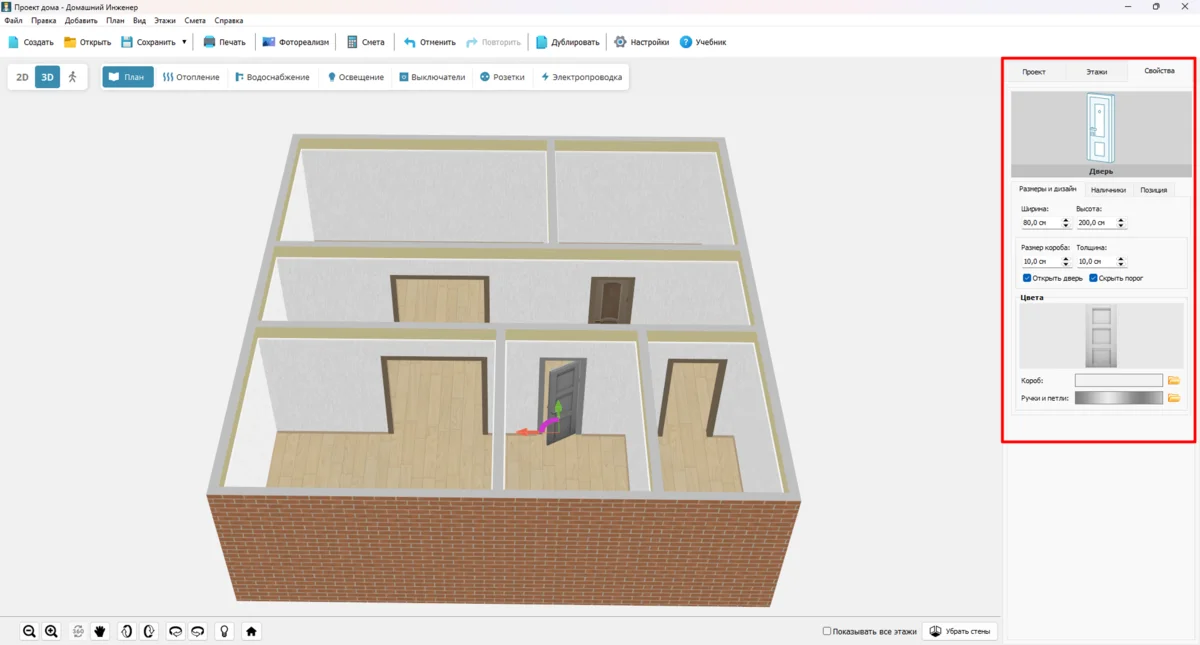

4. Переключитесь в 3D, осмотрите геометрию помещений и исправьте расхождения с архитектурным чертежом.

Шаг 2. Расставьте мебель и электрооборудование

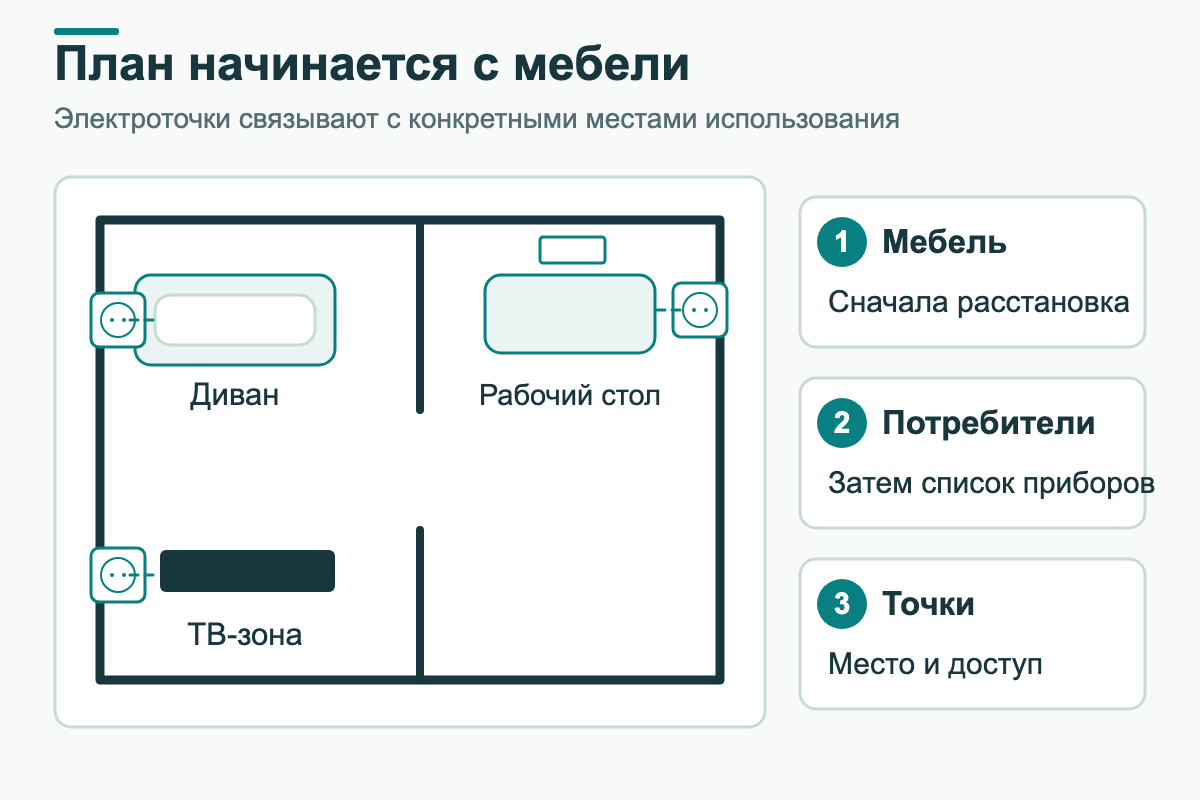

Нанесите мебель прежде, чем определять координаты электроточек. Иначе розетка окажется в зоне крепления кухонного шкафа, а выключатель — за открытой дверью.

1. В каталоге предметов добавьте шкафы, кровати, диваны, рабочие столы и кухонные модули, затем задайте их размеры.
2. Расположите холодильник, стиральную машину, посудомойку, бойлер, варочную поверхность и другие стационарные приборы.
3. Отдельно пометьте технику с большой паспортной мощностью, чтобы позднее выделить требуемые цепи.
4. Оцените расстояние до предполагаемых точек питания в 2D и удобство эксплуатации мебели в 3D.

Шаг 3. Определите место электрощита

Перейдите на вкладку «Электропроводка». Выберите в каталоге распределительный щит и разместите обозначение на плане выбранного этажа. Привяжите шкаф к конкретной стене и запишите высоту установки по рабочему проекту.

1. Добавьте электрощит как объект в предусмотренной технической зоне или около входа, если это согласовано проектом.
2. Сопоставьте его положение с вводом питания, трассами к этажам и расположением мощного оборудования.
3. Предусмотрите место для подходящих кабелей, обслуживания и будущего расширения модульного оборудования.

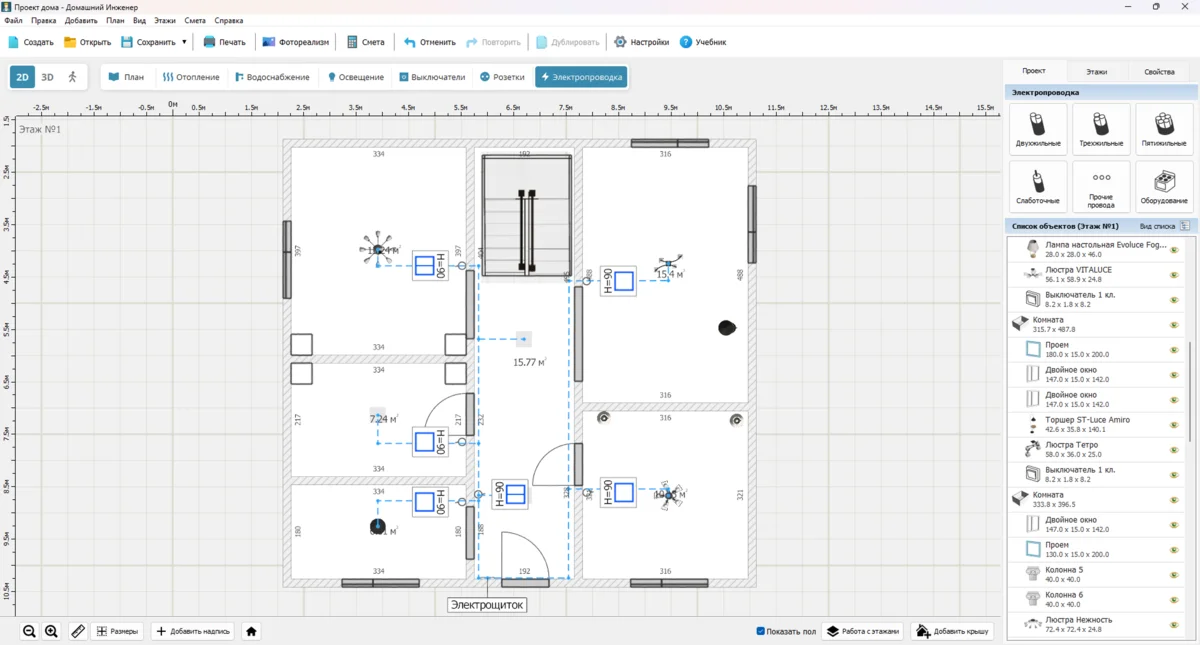

Шаг 4. Расставьте светильники

На панели режимов откройте «Освещение» и выберите нужные приборы из каталога. Работайте по зонам: центральный свет комнаты, подсветка рабочей поверхности, бра у кровати, свет у лестницы и наружное освещение.

1. Переключитесь в режим «Освещение» и откройте подходящую категорию приборов.
2. Разместите потолочные и настенные светильники, при необходимости разделяя их на сценарии включения.
3. Уточните координаты на плане и осмотрите расстановку предметов в трёхмерной сцене.
4. Сверьте точки света с назначением помещений, мебелью, дверями и будущей конструкцией потолка.

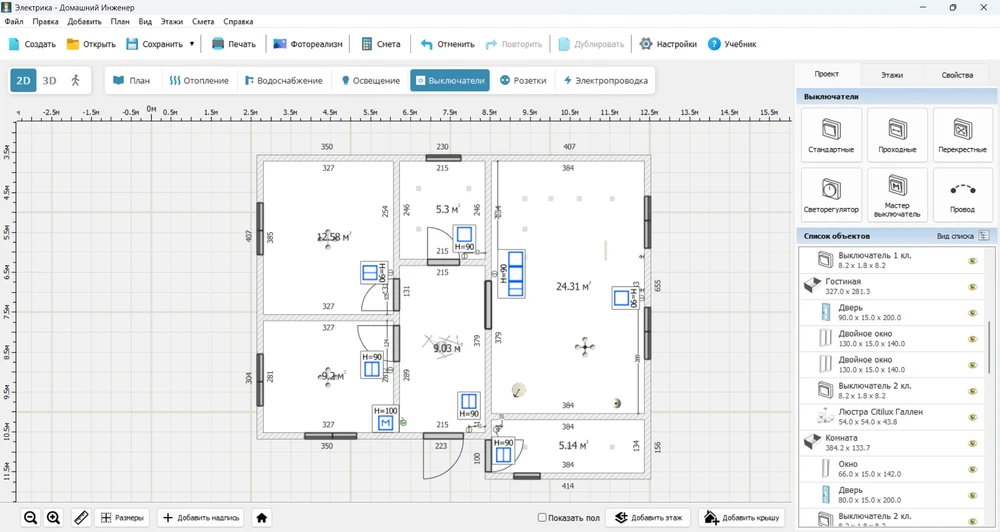

Шаг 5. Добавьте выключатели

Откройте режим «Выключатели». В каталоге есть одиночные устройства и модели для управления из нескольких мест; встроенный конструктор позволяет собрать блок из нескольких элементов.

1. Выберите тип выключателя с учётом сценария управления освещением.
2. Разместите его на нужной стене, проверьте расстояние до двери и других предметов.
3. Укажите высоту от чистого пола в свойствах установленного объекта.
4. При необходимости соберите многопостовой блок, затем проверьте удобство проходов и связку со светильниками.

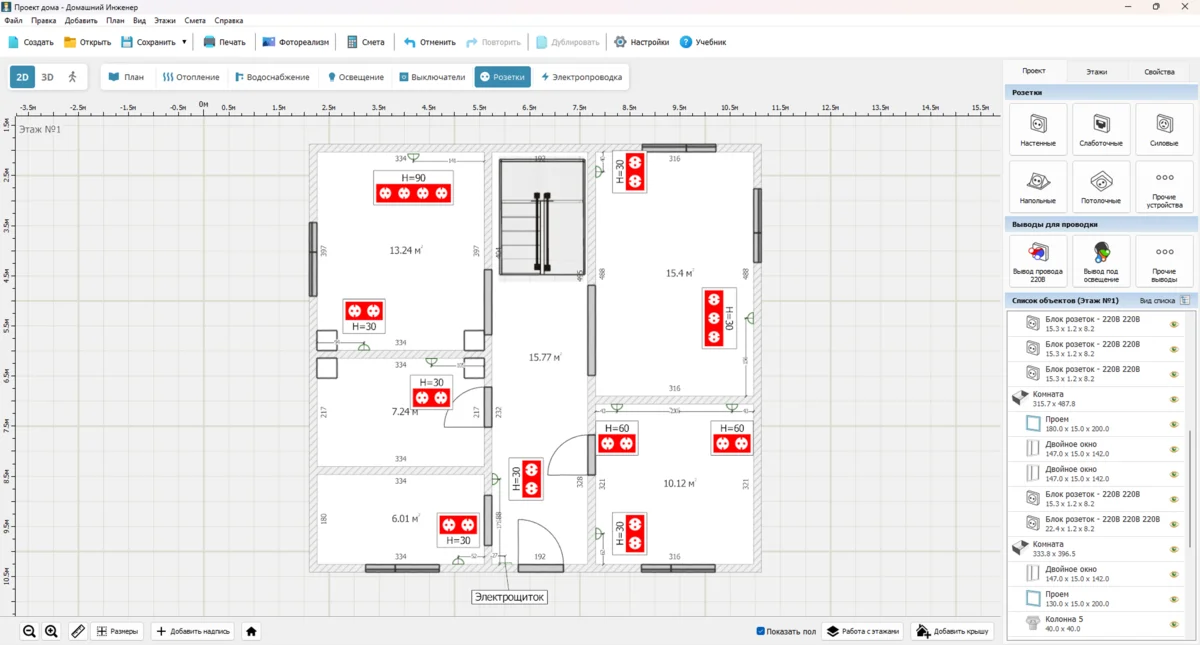

Шаг 6. Расставьте розетки

Перейдите к режиму «Розетки». Сначала добавьте точки под постоянную технику, затем — для общего пользования: пылесоса, зарядных устройств, рабочего места. Высоту каждой розетки задавайте по назначению, а не одним числом для всего этажа.

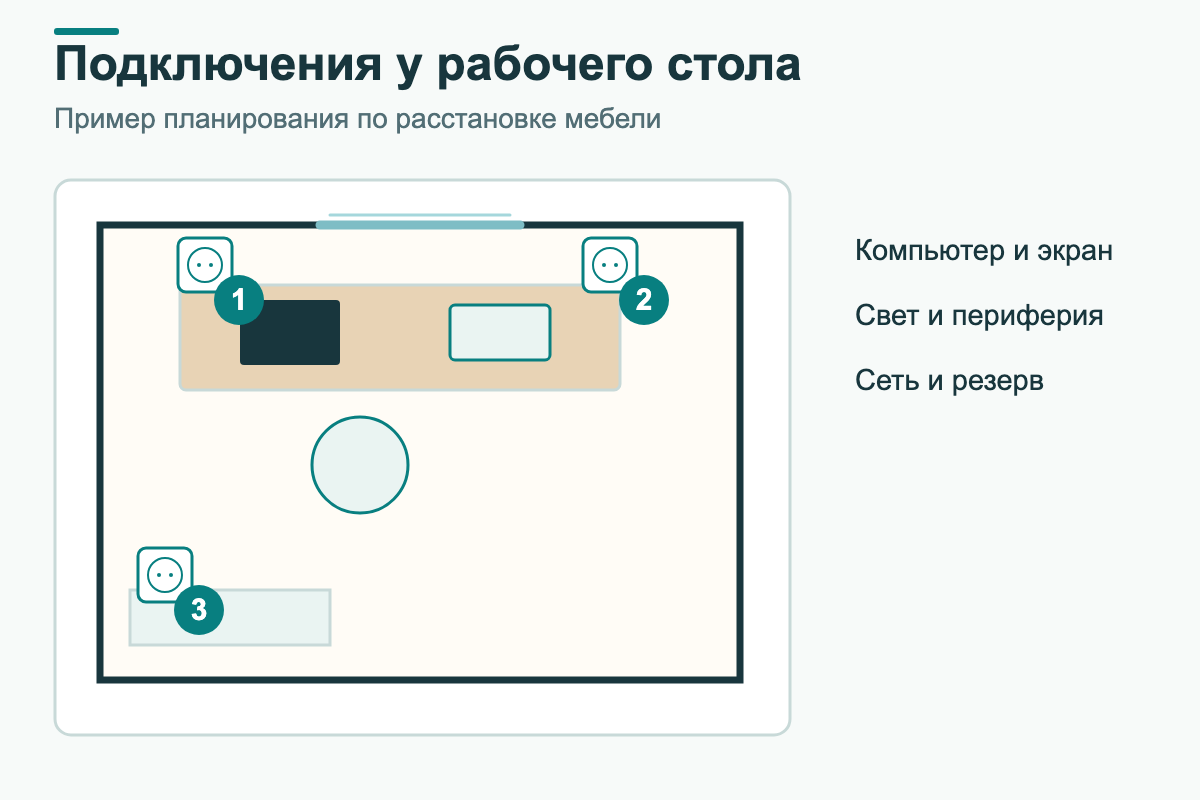

1. Разместите точки питания возле предусмотренных приборов и вдоль рабочих зон, проверяя доступ после установки мебели.
2. Настройте высоту размещения через свойства; для встроенной техники проверьте указания её производителя.
3. Добавьте дополнительные выводы для кондиционеров, котельной автоматики и запланированных устройств.
4. Сверьте итог с чертежом кухни, сантехникой и направлением открывания дверей.

Шаг 7. Добавьте распределительные коробки и другие точки соединения

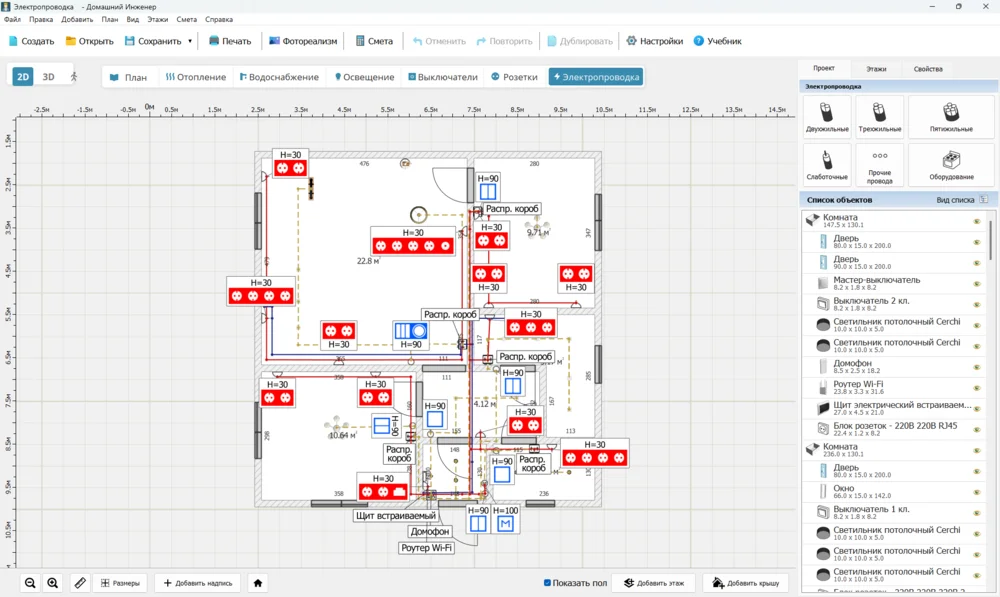

В каталоге режима «Электропроводка» выберите распределительные коробки. Нанесите их в местах разветвления предусмотренных проектом цепей. Укажите условные номера и отметки высоты в подписях, а затем проверьте доступность.

1. Разместите распределительные коробки возле логических узлов ветвления, не перекрывая их отделкой.
2. Сопоставьте каждую коробку с выбранной схемой соединений, расположением светильников и розеток.
3. Проверьте будущие маршруты кабелей и наличие безопасного доступа к обслуживаемым соединениям.

Шаг 8. Разделите электропотребители на группы

Составьте отдельный перечень цепей до рисования длинных трасс. Нумерацию групп удобно зафиксировать в таблице и повторить на схеме текстовыми подписями.

1. Выделите группы освещения по этажам или зонам, учитывая работу света при частичном отключении сети.
2. Составьте группы розеток по помещениям и предполагаемой нагрузке.
3. Запланируйте выделенные линии для стационарного оборудования, когда это следует из расчёта или инструкции производителя.
4. Подпишите принадлежность каждой точки к группе в рабочем перечне, сверяя номера с обозначениями щита.

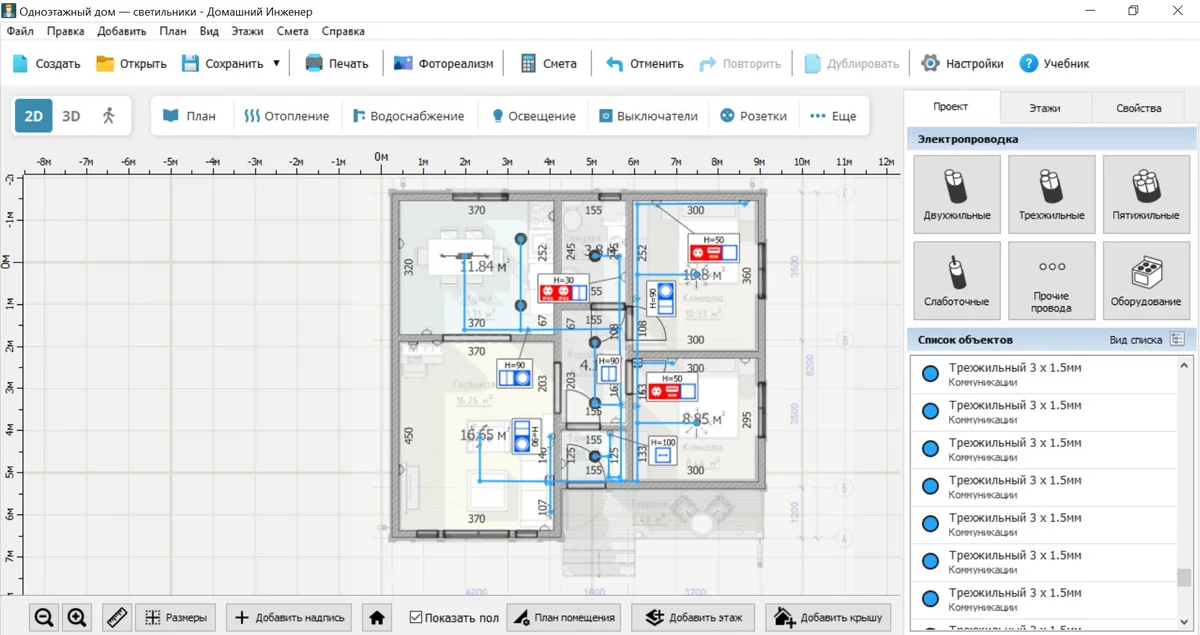

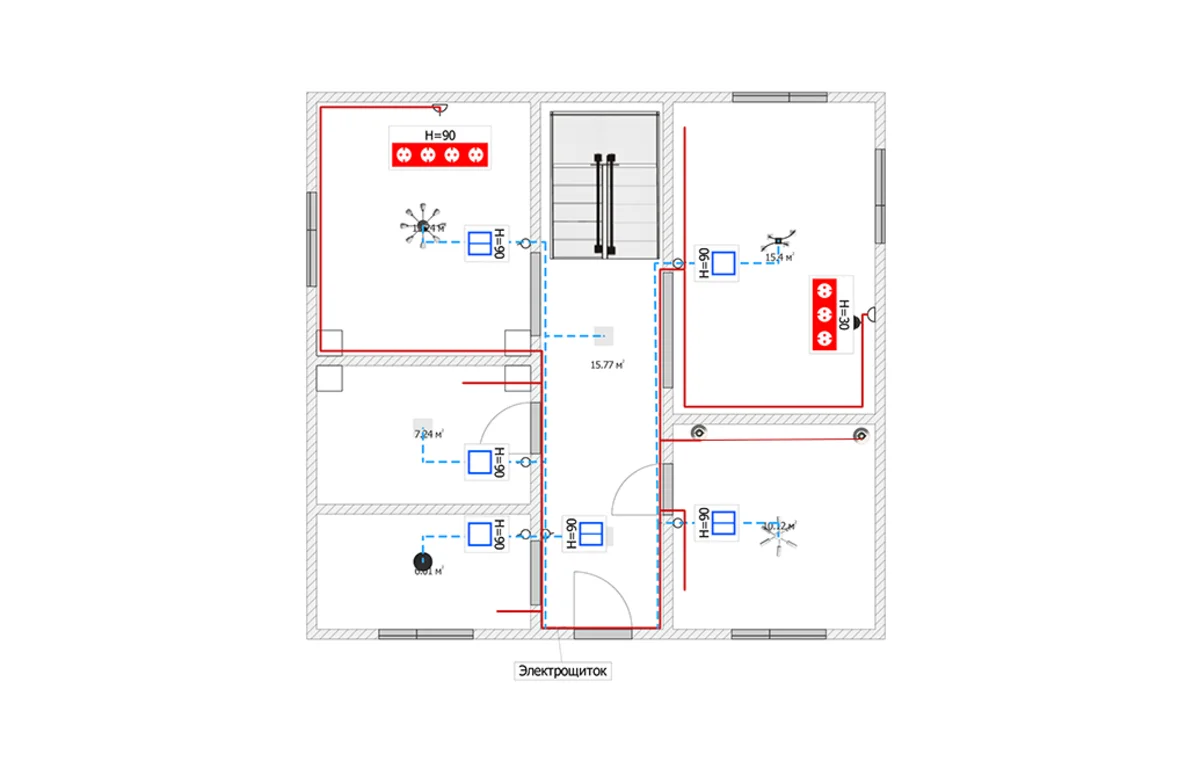

Шаг 9. Нарисуйте электрические линии

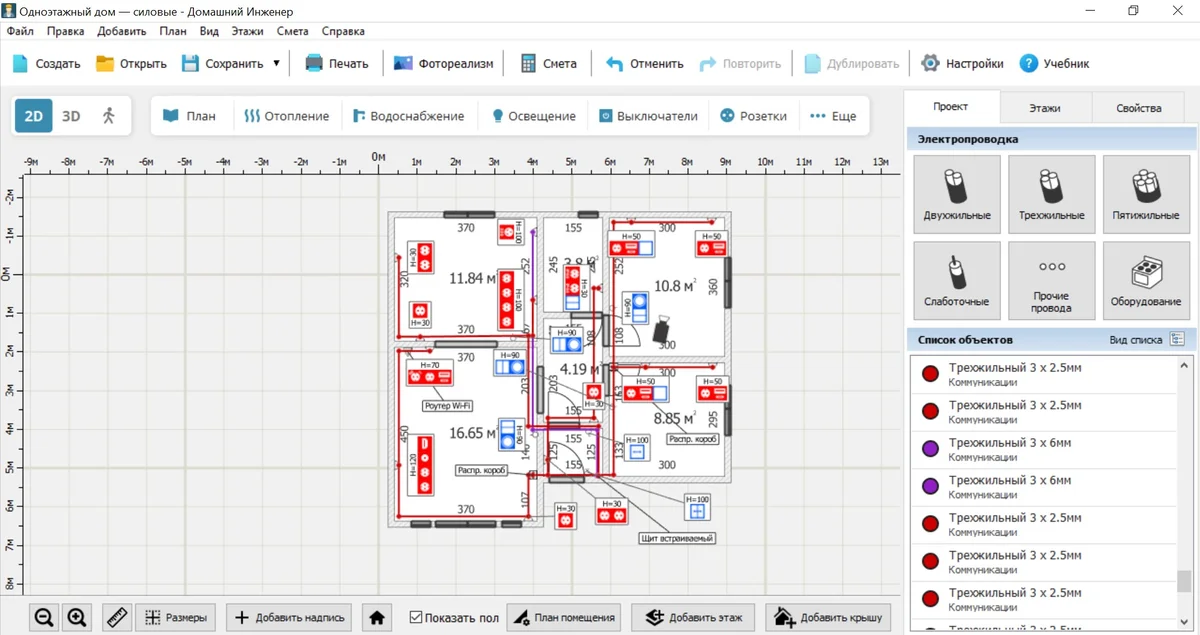

Во вкладке «Электропроводка» выберите тип кабеля и его сечение, затем последовательно наносите участки между оборудованием, распределительными узлами и щитом.

1. Соедините элементы каждой группы на планировке, включая необходимые ответвления.
2. Наметьте маршруты от электрощита до распределительных коробок и оконечных потребителей.
3. Отдельно проложите предусмотренные проектом линии мощного оборудования.
4. Для каждого отрезка выберите обозначение типа и сечения, используйте цветовые различия без подмены ими маркировки.
5. Сверьте трассы с окнами, дверями, перекрытиями и техническими коммуникациями; отметьте вертикальные переходы.

Шаг 10. Добавьте слаботочные сети

Интернет, ТВ и видеонаблюдение включайте в общий план координации, но обозначайте отдельно от силовой разводки. В программе предусмотрены слаботочные кабели и розетки, поэтому на чертеже можно показать информационные подключения без выдуманных условных знаков.

1. Добавьте информационные розетки и кабельные линии для проводного интернета и точек доступа Wi-Fi.
2. Нанесите телевизионные выводы, место антенного оборудования и пути его соединения.
3. Отметьте линии домофона, видеокамер, сигнализации и управления умным домом.
4. Проверьте маршруты относительно силовых кабелей, питания оборудования и возможных помех.

Шаг 11. Подпишите линии и элементы схемы

У каждого светильника, соединительного узла и линии должно быть понятное обозначение. Используйте текстовые подписи и номера групп, совпадающие с перечнем оборудования.

1. Присвойте номера группам освещения, розеточным цепям и отдельным выводам.
2. Подпишите ввод, щиты, распределительные коробки, технические приборы и межэтажные переходы.
3. Обозначьте сечения, способ прокладки и высоты там, где без этих данных план будет двусмысленным.
4. Проверьте читаемость схемы на выбранном размере бумажного листа.

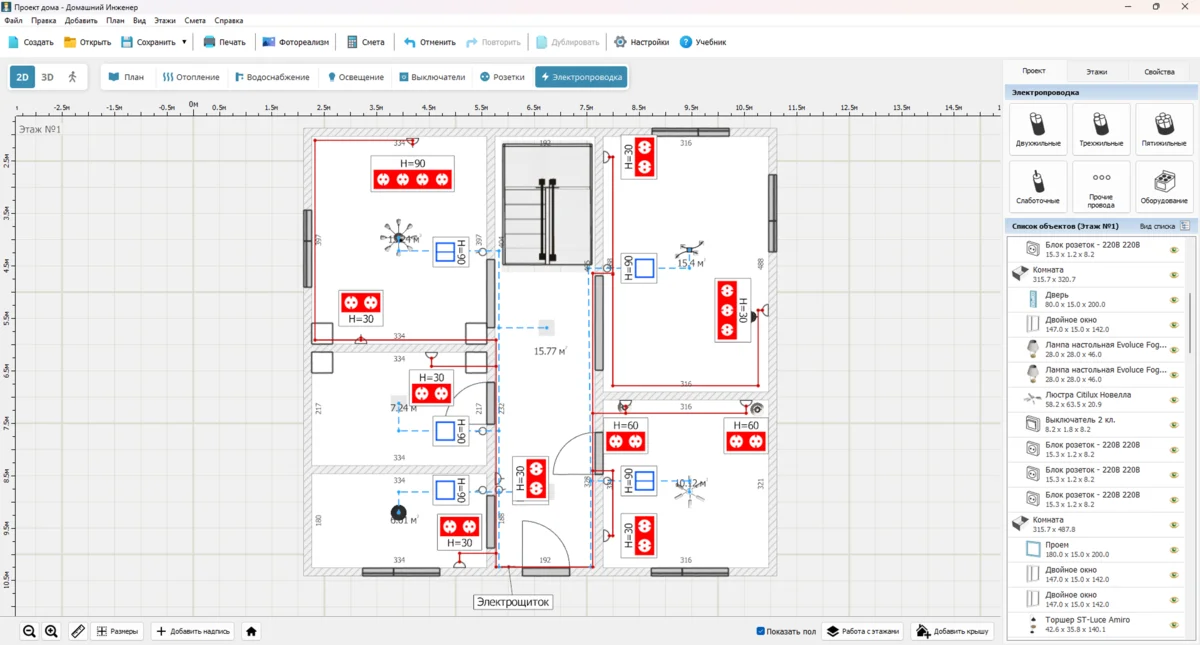

Шаг 12. Проверьте готовую схему на плане и в 3D

Откройте каждый этаж и пройдите по всем помещениям от входа до технических зон. На 2D-чертеже проверьте кабельные маршруты, а в 3D — форму комнат, мебель, оборудование и доступ к электроточкам. Сами проводники в текущей версии программы в трёхмерной сцене не отображаются.

1. Проверьте все помещения, двери, окна и корректность этажей.
2. Сверьте светильники, выключатели, розетки и логику управления светом.
3. Проверьте отдельные линии мощной техники и расположение электрощита.

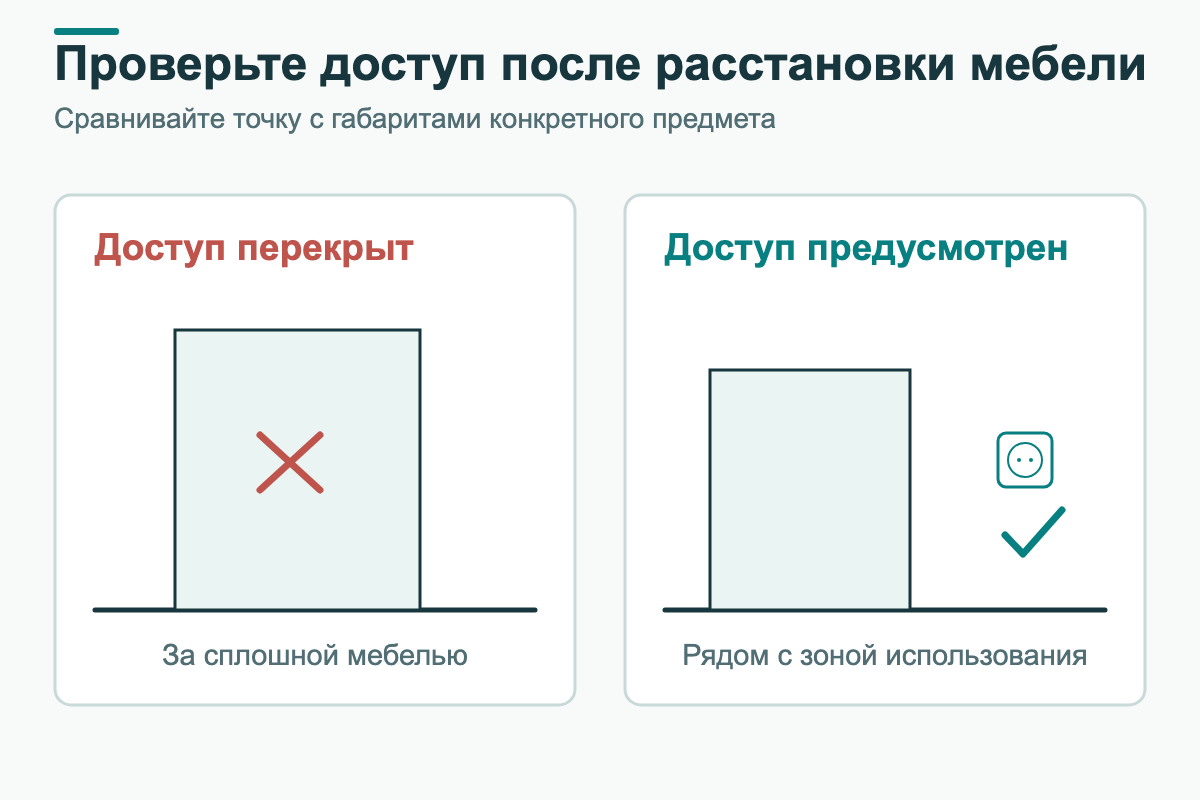

4. Убедитесь, что электроточки доступны после установки мебели, сантехники и кухонных блоков.
5. Просмотрите распределительные коробки, кабельные маршруты и переходы между уровнями.
6. Проверьте слаботочные сети, подписи групп и легенду перед выпуском чертежа.

Шаг 13. Сформируйте перечень оборудования и смету

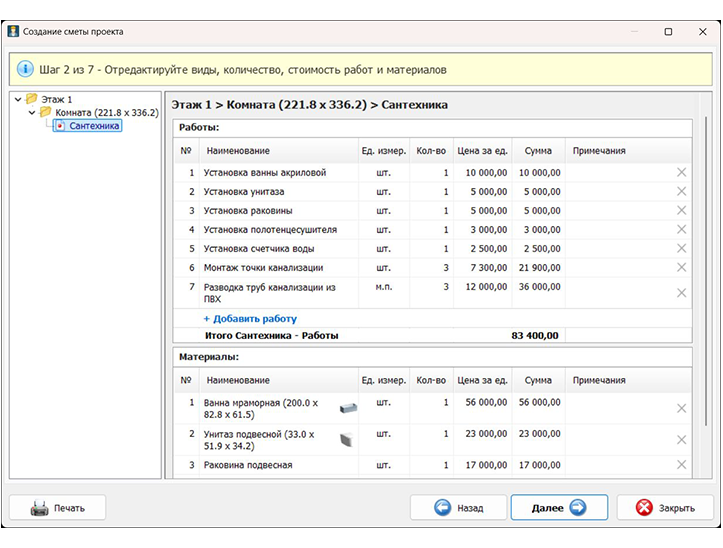

Нажмите «Смета». Программа формирует перечень добавленных на чертёж объектов, но количество материалов для инженерных трасс и метраж кабеля автоматически не рассчитывает.

1. Откройте смету и просмотрите автоматически включённые позиции оборудования.
2. Сверьте количество розеток и выключателей с планом, вручную добавьте недостающие материалы и кабели.
3. Введите актуальные цены и расценки на монтаж, учтите запас и получите предварительный итог бюджета.
4. Проверьте, чтобы сумма не представлялась окончательной стоимостью до получения предложений подрядчиков.

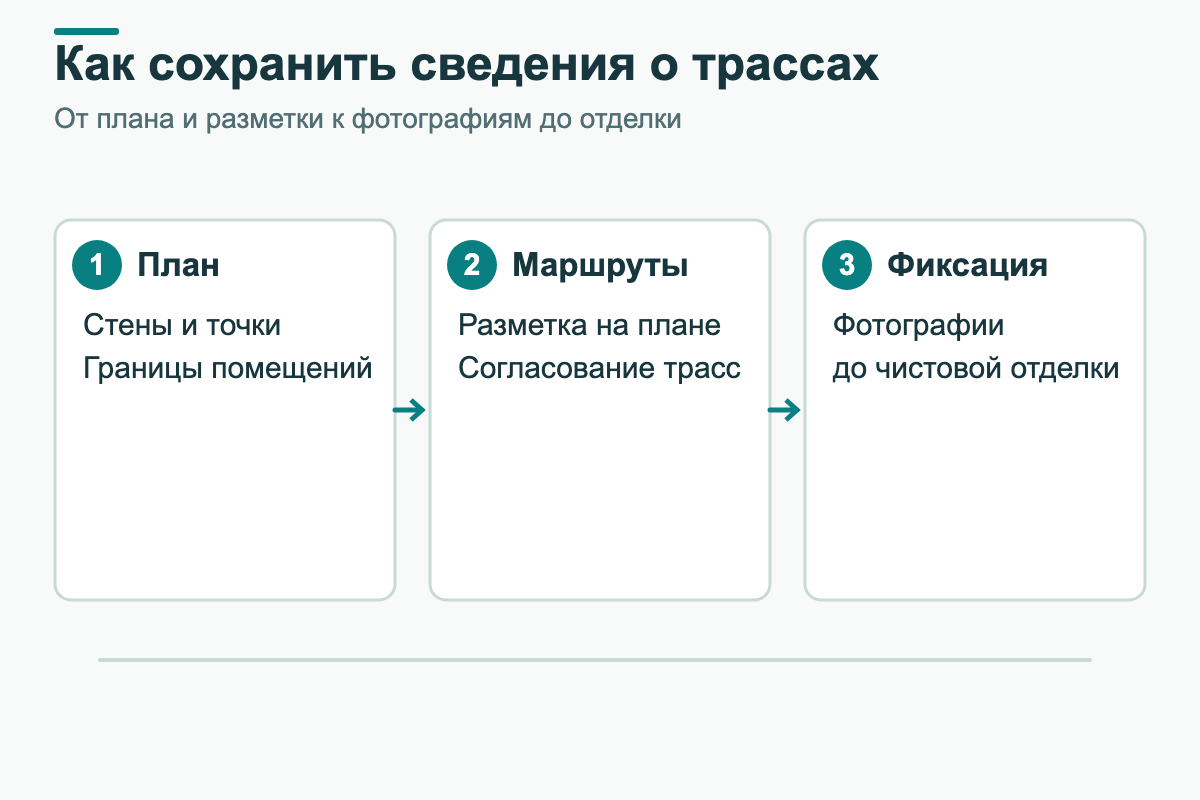

Шаг 14. Подготовьте схему к экспорту и печати

Перед выпуском документа отключите лишние визуальные слои, проверьте масштаб и видимость обозначений. В программе предусмотрены сохранение проекта, печать и экспорт чертежей в PDF.

1. Проверьте читаемость линий и обозначений при печати в выбранном масштабе.
2. Используйте сохранение проекта и доступный экспорт чертежа в PDF.
3. Подготовьте для печати листы по этажам и назначению электрических цепей.
4. Сохраните исходный проект, PDF, ведомость групп и смету в одном комплекте для подрядчика.

Как рассчитать материалы по готовой схеме

После отрисовки важно превратить линии и значки в проверяемую ведомость закупок. Точность расчёта зависит от того, насколько подробно отмечены переходы, высоты, соединения и точки установки. В программе автоматический подсчёт метров кабеля не выполняется: длины измеряют и заносят вручную.

Кабельный журнал

Создайте таблицу, в которой каждой цепи соответствует отдельная строка. Запишите номер группы, начало и конец, назначение, тип кабеля, количество жил, сечение, способ прокладки, расчётную длину и примечания. Если трасса состоит из нескольких отрезков, пронумеруйте их и отразите стыки.

Длина отдельных линий

Измеряйте трассы по фактическому пути монтажа, а не по прямой между значками. Складывайте горизонтальные участки, вертикальные подъёмы и спуски, переходы по этажам, подводы к коробкам и щиту. Отдельно учитывайте технологические выпуски и предусмотренный монтажный запас.

Количество розеток, выключателей и другого оборудования

Посчитайте блоки розеток и отдельные механизмы, рамки, монтажные и распределительные коробки, светильники, выключатели, щиты, DIN-модули и вспомогательные изделия.

Как сформировать предварительную смету

Откройте таблицу сметы в Домашнем Инженере 3D и дополните автоматически предложенные позиции материалами, которые не подсчитаны программой. Стоимость строки считайте как количество, умноженное на цену единицы; работы и расходники фиксируйте отдельно. В итог добавьте обоснованный запас и расходы на испытания, маркировку и наладку. Чтобы сравнить инструменты для дальнейшей обработки ведомости, изучите, чем отличается программа для расчета сметы от планировщика коммуникаций.

Не смешивайте предварительную закупочную стоимость с полной ценой электромонтажа. Цена работ зависит от материала стен, сложности штробления, протяжённости маршрутов, доступа к щиту и объёма контрольных измерений.

Частые ошибки при создании схемы электропроводки

Ошибки возникают не только в расчётах, но и в последовательности подготовки чертежа.

• Начинать без мебели. На пустом плане все стены кажутся подходящими для розеток. После установки шкафа или кухонного гарнитура точки оказываются закрыты. Сначала утвердите расстановку основных предметов, затем расставляйте электрооборудование и проверьте доступ к каждой точке.
• Не учитывать мощные электроприборы. Подключение бойлера, плиты и других значительных потребителей без проверки нагрузки приводит к ошибкам выбора линии и защиты. Подготовьте паспортные характеристики оборудования и вынесите решение о выделенных цепях на отдельную проверку.
• Объединять слишком много потребителей. Одна общая цепь для кухни, комнат и освещения неудобна в эксплуатации и затрудняет локализацию неисправности. Разбивайте систему на логические группы, проверяйте расчётные нагрузки и последствия отключения каждой группы.
• Забывать о будущем расширении. После ремонта появляются кондиционер, ворота, дополнительная техника и камеры. Без резерва приходится прокладывать открытые кабели или вскрывать отделку. Продумайте резерв каналов, доступных мест в щите и потребностей по мощности до начала монтажа.
• Не наносить слаботочные системы. Информационный кабель нередко вспоминают после штробления стен. Отдельно спланируйте LAN, ТВ, камеры, домофон и автоматику, а затем согласуйте их пути с силовыми линиями и размещением распределительного оборудования.
• Не подписывать чертёж. Линии без номеров групп, высот и расшифровки цветов понятны только автору. Добавьте легенду, ведомость цепей и однозначные обозначения щита, коробок и приборов. Обязательно проверьте, читается ли лист при печати.
• Принимать рисунок за готовый электротехнический проект. Визуальная схема не подтверждает допустимые токи, время защитного отключения, заземление и правильность выбора автоматов. До начала монтажа передайте документы специалисту для необходимых расчётов, согласования и проверки соответствия действующим требованиям.

Для простого эскиза подойдёт и программа для черчения на компьютере, но без электротехнической проверки такой файл остаётся планом размещения, а не основанием для безопасного подключения.
