Как расположить розетки в гостиной и сколько их нужно

Планирование расположения розеток в гостиной

Начинайте с обмеров комнаты. На чертеже обозначьте окна, двери и направление их открывания, радиаторы, ниши и перегородки. Нанесите мебель в окончательных габаритах. Расположение розеток в гостиной должно учитывать повседневные действия: свободный доступ к вилке важнее симметрии декоративных рамок.

Сначала определяем расстановку мебели

Отметьте телевизионную тумбу, диван, кресла, журнальный и письменный столы, шкаф. Укажите не только контуры, но и высоту столешниц, задние стенки корпусов и подходы к мебели. Высокий комод перекрывает низкую розетку, а диван вплотную к стене мешает вставить крупный блок питания. Сверьте проект с размерами заказанной мебели.

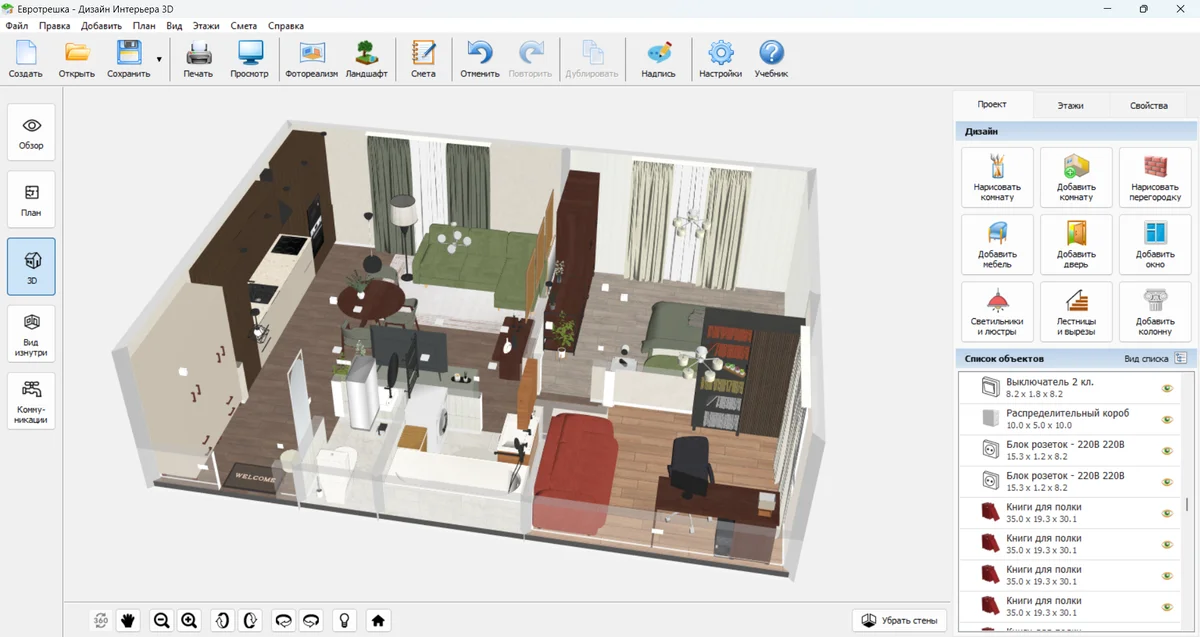

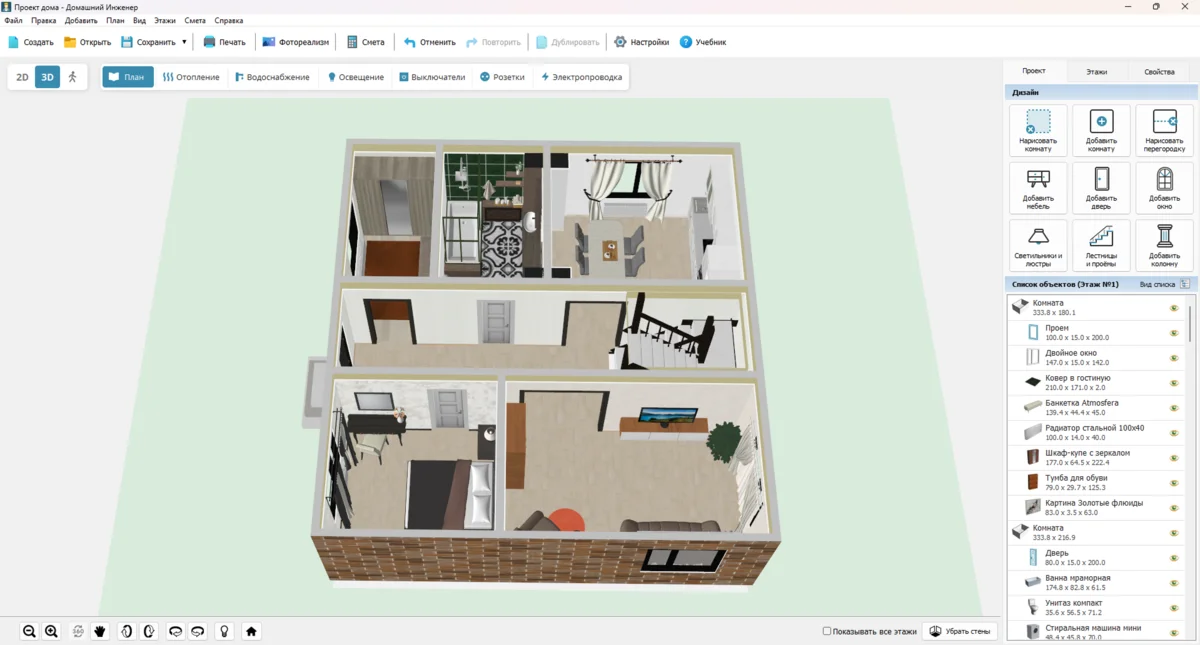

Для наглядного плана подойдет программа для дизайна интерьера: создайте комнату по обмерам, добавьте мебель и проверьте проходы. Затем перенесите координаты устройств на электрическую схему до начала отделки.

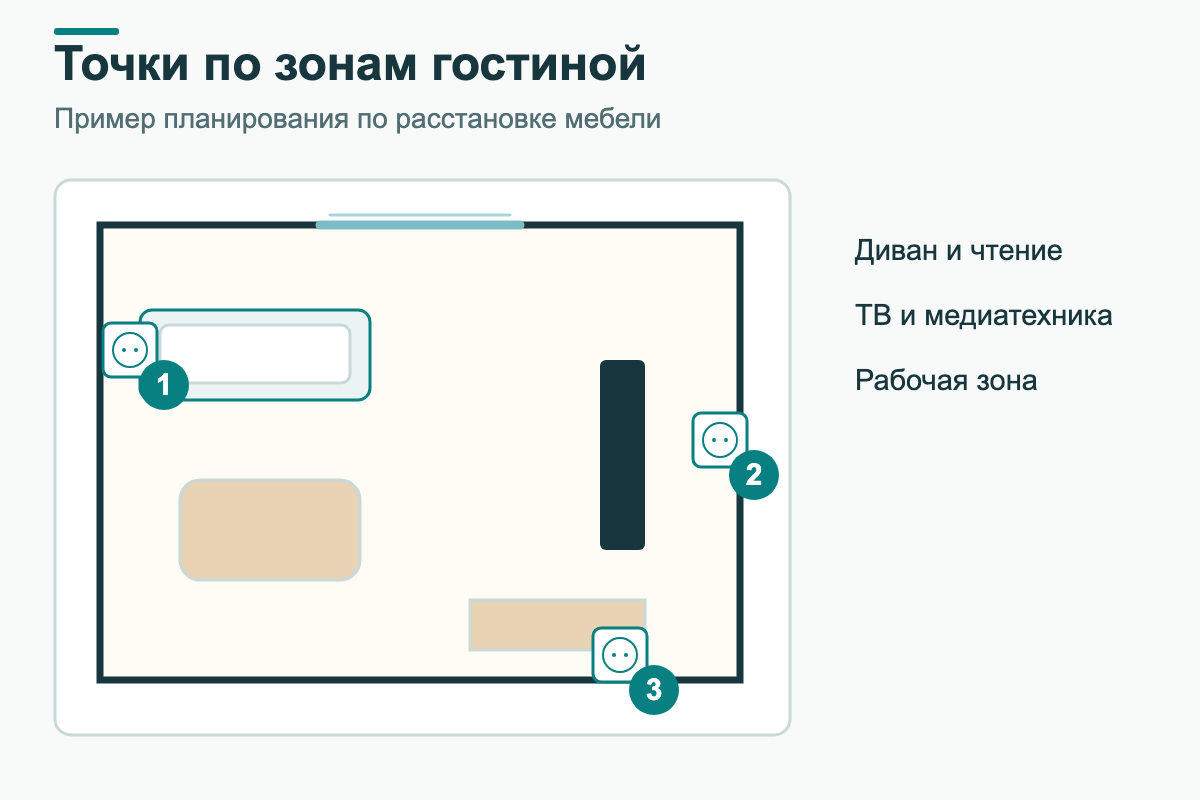

Делим гостиную на функциональные зоны

Гостиная служит и зоной отдыха, и домашним кинотеатром, и кабинетом. Для каждого сценария отметьте постоянную технику и переносные приборы. Границы зон нужны только на плане: перегородки необязательны. Распределяйте блоки вблизи реальных мест использования.

• ТВ-зона: телевизор, приставка, акустика, маршрутизатор, подсветка и сетевой кабель.
• Диванная группа: зарядка смартфона и ноутбука, настольная лампа, торшер, электроплед.
• Рабочий уголок: компьютер, монитор, док-станция, настольный светильник и периферия.
• Свободные стены: пылесос, очиститель или увлажнитель воздуха, временная техника.
• Окно и декоративная зона: сезонные гирлянды, светодиодная лента, подсветка стеллажа.

Проверьте сценарии просмотра кино, видеозвонков, уборки и праздничного освещения. Запишите необходимую технику и доступные точки. Так легче понять, как расположить розетки в зале без тройников, пересекающих проход проводов и лишних кабелей возле мебели.

Составляем список техники и сценариев использования

1. Запишите модель каждого имеющегося устройства, тип вилки и число одновременно работающих блоков питания.
2. Уточните будущие покупки: игровая приставка, аудиосистема, второй монитор, кондиционер, робот-пылесос.
3. Отметьте, каким устройствам нужны Ethernet, ТВ-кабель, HDMI или другие слаботочные соединения.
4. Проверьте, хватит ли длины заводского кабеля без натяжения и пересечения прохода.
5. Разделите постоянно занятые гнезда и доступные точки для эпизодического подключения.

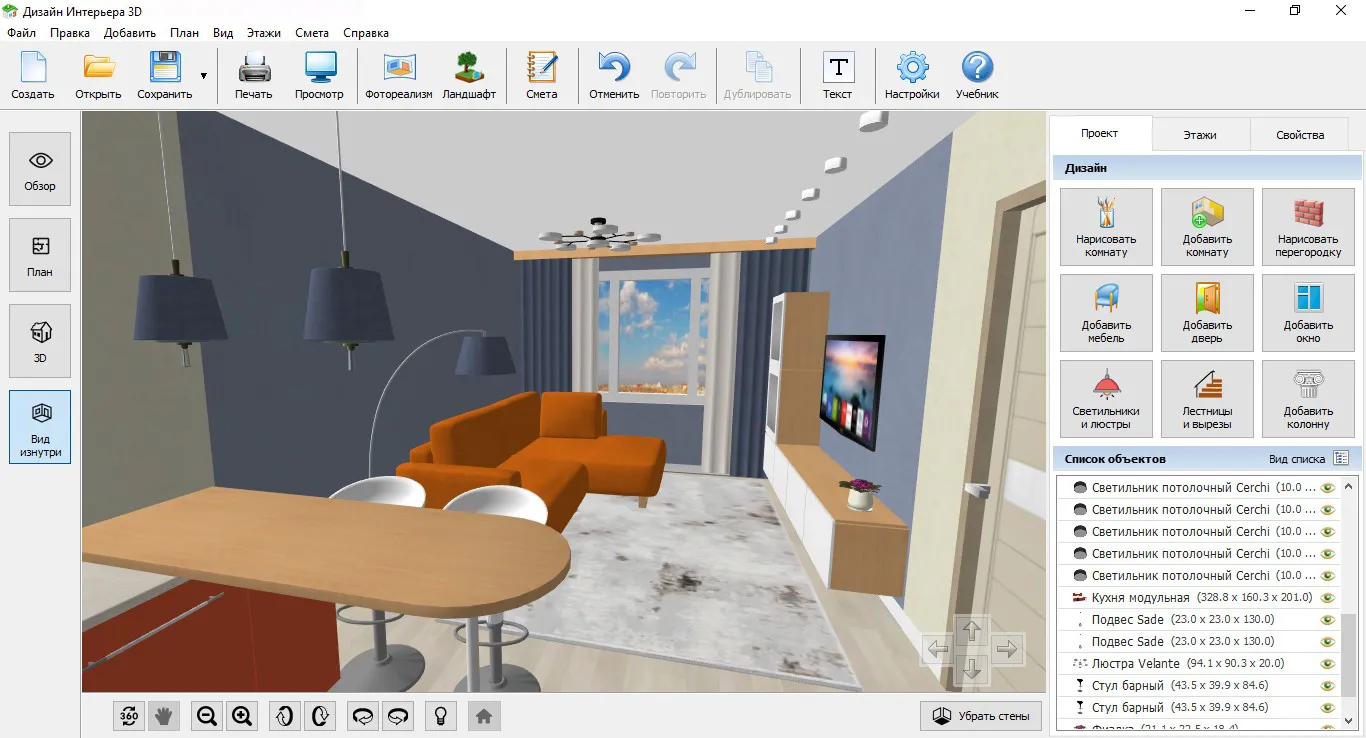

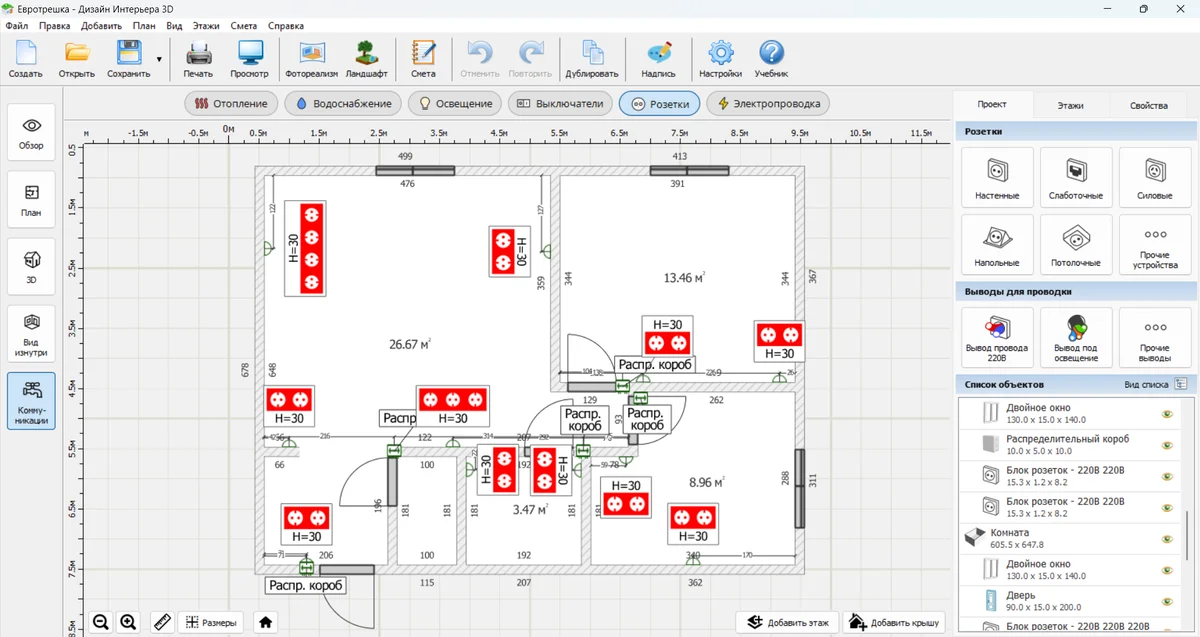

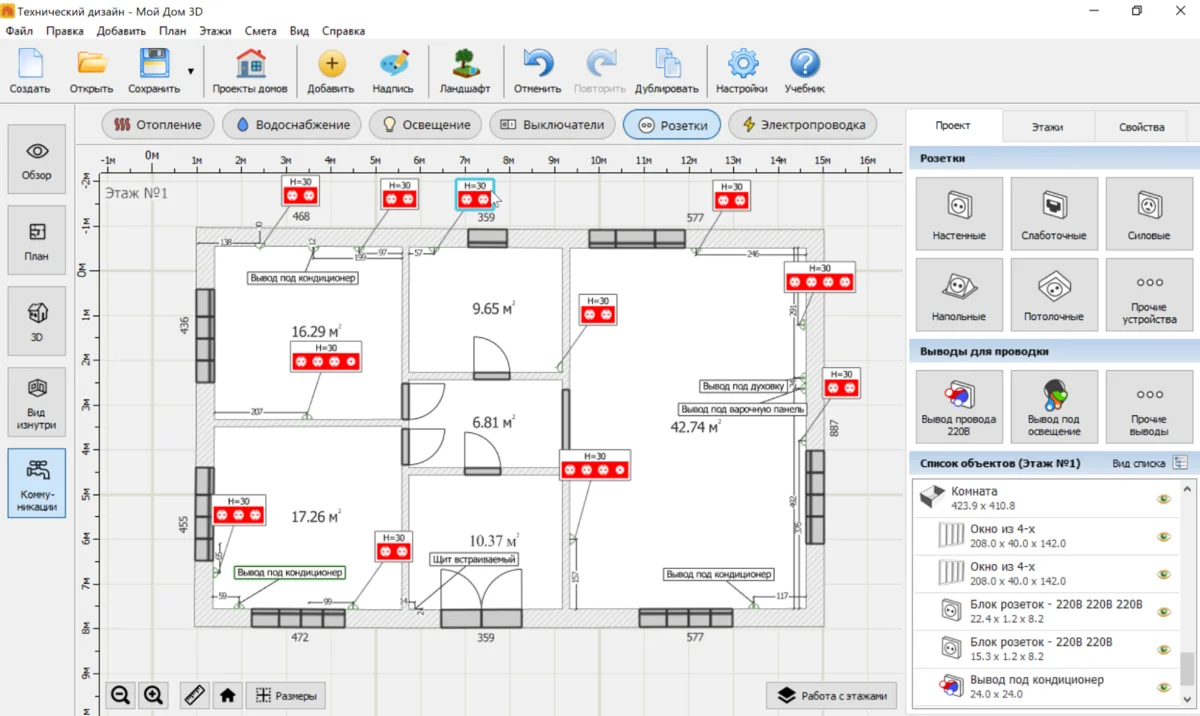

Точные точки удобно фиксировать в Дизайн Интерьера 3D. В проекте расставляют мебель, а в разделе коммуникаций — розетки, выключатели и проводку. Затем эскиз передают электрику для расчета нагрузки и проверки безопасности.

Сколько розеток нужно в гостиной

По пункту 15.28 СП 256.1325800.2016 для жилой комнаты квартиры предусматривают не менее одной розетки на каждые полные и неполные 3 м периметра. Для помещения 4 × 5 м периметр равен 18 м, нормативный минимум — шесть розеток. Это нижняя граница для проектов, на которые распространяется СП, а не расчет всех необходимых разъемов для современной техники.

По этому же пункту сдвоенная розетка в жилой комнате считается одной. Не смешивайте число изделий в нормативном расчете с количеством доступных гнезд. Несколько разъемов в одном блоке также не увеличивают допустимую нагрузку питающей линии.

Пример распределения гнезд для гостиной около 20 м² с телевизором, диваном и рабочим местом:

Сумма в примере — 15–19 гнезд. Слаботочные ТВ- и Ethernet-разъемы считайте отдельно: они не заменяют электрические. Это ориентир по удобству, а групповые линии, их защиту и сечение кабеля рассчитывает электрик.

Сколько розеток предусмотреть про запас

Оставьте одну-две свободные точки в ТВ-зоне, возле дивана и рабочего стола, а также доступную розетку на свободной стене. Резерв около 20–30% от постоянно занятых гнезд — практический ориентир, не строительная норма. Он пригодится для новой консоли или лампы, но не добавит электрической мощности к существующей линии.

На какой высоте размещать розетки в гостиной

Высота розеток в гостиной зависит от мебели, длины кабелей и доступа к вилке. Для низких блоков распространен диапазон 15–30 см от чистого пола; возле дивана и столешницы точки поднимают выше. Обязательной для всех квартир отметки 30 см не установлено: это эргономический ориентир, а не универсальная норма.

Указывайте на плане высоту до центра механизма от чистого пола. После стяжки и укладки покрытия уровень меняется, поэтому отсчет от бетонной плиты неверен. Заранее согласуйте толщину пола, габариты плинтусов, мебель и настенные панели.

Привязка по высоте должна совпадать и в плане, и в развертке стены. Отдельно помечайте рамки с несколькими механизмами: для них важно расстояние между центрами и ориентация блока. До сверления проверьте трассы существующей проводки и крепеж мебели.

Розетки на высоте 15–30 см от пола

Низкие точки подходят для торшера, ТВ-тумбы, очистителя воздуха и пылесоса. Ставьте блок над плинтусом, оставляя место под рамку и вилку. Он не должен попадать за ножку шкафа или в зону крепления мебели. Для док-станции робота-пылесоса учитывайте габариты базы и свободный путь устройства.

Розетки над столешницей и возле мебели

Над письменным столом или консолью гнезда удобно размещать на уровне поверхности или выше. Ориентир — около 10–20 см над столешницей до центра механизма, с поправкой на размеры мебели и вилки. Проверьте, не перекрывают ли разъем монитор, полка и крепеж.

Питание настенного бра размещают по инструкции светильника. Для встроенного шкафа согласуйте отверстия с мебельщиком. Не скрывайте розетку за несъемной панелью: осмотр и отключение должны быть доступны.

Розетки у дверного проема

Выбирая, где расположить розетки в зале у входа, проверьте открытую дверь. На свободной стене удобно оставить точку для пылесоса, не закрытую наличником или шкафом. В длинной комнате полезна еще одна розетка на противоположной стороне. Учитывайте направление открывания и мебель в прихожей.

Отступ от проема определяют по ширине наличника, траектории двери и месту для монтажа. Единого обязательного расстояния от межкомнатной двери для гостиной нет. На чертеже обозначайте координату центра механизма, а не края рамки.

После черновой разметки пройдите по комнате с рулеткой и представьте подключенный пылесос: удобно ли вставить вилку, не задевая дверь, и не окажется ли шнур поперек прохода. Такой простой сценарий показывает ошибки лучше, чем вид стен без мебели.

• Проверьте траекторию дверного полотна и положение ручки при полном открывании.
• Оставьте доступ к розетке после установки шкафа в прихожей или проходной консоли.
• Не размещайте кабель питания на линии прохода из коридора в гостиную.
• Уточните точки крепления наличников, плинтуса и дверного ограничителя до монтажа.

Розетки в ТВ-зоне

В ТВ-зоне часто нужны два уровня подключения: за настенным телевизором и возле оборудования на тумбе. Размещение розеток в зале определяют по кронштейну, диагонали экрана и размерам консоли. Вилки не должны упираться в крепление или пережимать кабели.

Предусмотрите гнезда для телевизора, приставки, игровой консоли, акустики и роутера: стартовый ориентир — четыре-шесть. Отдельно нужны Ethernet, ТВ-вывод и путь для соединительных кабелей. Силовую и слаботочную проводку прокладывают с предусмотренным проектом разделением.

• Верхняя группа: питание настенного телевизора и предусмотренные для него слаботочные выводы.
• Нижняя группа: приставка, консоль, акустика, маршрутизатор и один резервный разъем.
• Кабельный маршрут: проход к верхнему уровню без зажатых проводов и недоступных соединений.
• Сервисный доступ: возможность обесточить устройство и заменить блок питания без демонтажа стены.

Нарисуйте контур телевизора на развертке стены. Верхний блок спрячьте за экраном, но вне монтажной пластины. Для поворотного кронштейна предусмотрите длину шнура с запасом на движение. У тумбы заранее оставьте доступ к вилкам через заднюю стенку.

Выберите заранее, какие устройства будут соединяться по HDMI, оптике или локальной сети. Для кабелей с крупными штекерами предусмотрите подходящий кабельный проход, не повреждая заводские разъемы. Доступность заменяемых кабелей важна даже для полностью скрытой ТВ-зоны.

Не закрывайте роутер и блоки питания в нише без вентиляции. Для домашнего кинотеатра предусмотрите кабели задних колонок до отделки стен и пола.

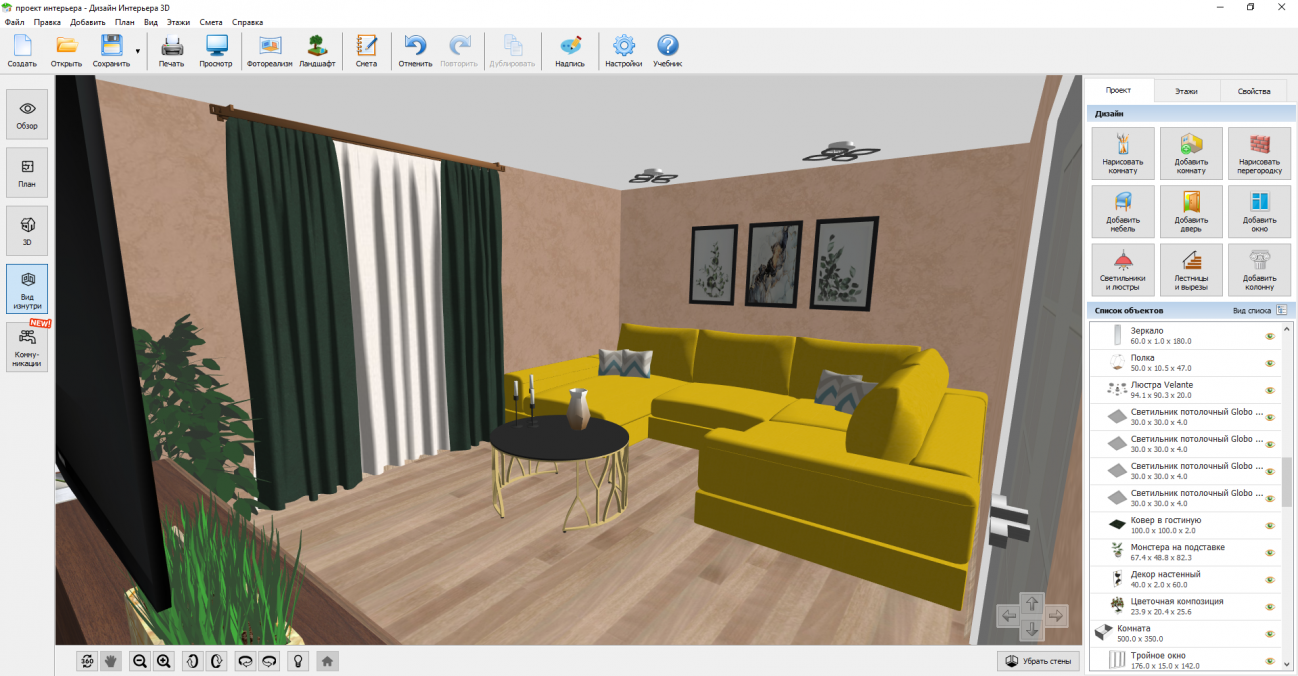

Розетки в диванной зоне

Возле дивана заряжают телефоны, подключают ноутбук и торшер. Удобно поставить по одному блоку с двух сторон или возле приставных столиков. Для розеток возле дивана в гостиной высота зависит от назначения: 20–30 см — для торшера, выше уровня столика — для ежедневной зарядки гаджетов.

Если тумба высотой 55–65 см, центр блока размещают немного выше ее поверхности. С каждой стороны дивана полезны два гнезда либо совместимый силовой и USB-модуль. Блок за спинкой неудобен: для отключения придется сдвигать мебель.

У углового дивана проверьте обе стороны и место установки приставного столика. Свободная стена не всегда означает доступный разъем: подлокотник, механизм раскладывания и близкое кресло способны его закрыть. Размечайте блоки по положению мебели в разложенном виде.

• Слева от дивана: зарядка телефона и бра либо торшер.
• Справа: зарядка второго гаджета, ноутбук или светильник.
• Возле отдельного кресла: хотя бы одна доступная точка для напольной лампы.
• Рядом с приставным столиком: разъем на высоте, которая не заставляет наклоняться за мебель.

Для семей с детьми выбирайте механизмы с защитными шторками. Не располагайте вилку там, где ее придавливает подлокотник. Встроенный в диван модуль устанавливают только по паспорту изготовителя и с учетом допустимой нагрузки.

Розетки у рабочего стола

Для домашнего кабинета обычно нужны ноутбук или ПК, монитор, настольный светильник, зарядная станция и периферия. Четыре-пять гнезд — стартовая оценка, но число уточняют по реальной технике. Не забывайте о питании док-станции и сетевом подключении.

Постоянное оборудование подключают в доступной зоне под столом, зарядку и лампу — над столешницей. Для проводного интернета нужен Ethernet. У подъемного стола проверьте длину заводских шнуров и их движение вместе со столешницей.

Для рабочего места полезно сделать развертку стены с фактической высотой стола и монитора. Разнесите силовые подключения и кабели передачи данных, оставьте сервисную петлю для оборудования, которое перемещают. Это помогает сохранить стол свободным от клубка проводов.

1. Составьте перечень всей техники и укажите, что работает одновременно.
2. Нанесите блок для постоянных подключений так, чтобы к вилкам оставался доступ.
3. Добавьте одну-две точки для временной зарядки мобильных устройств.
4. Предусмотрите сетевой разъем и организованный канал для кабелей.
5. Проверьте перемещение столешницы, выдвижных ящиков и офисного кресла.

Сетевой фильтр добавляет разъемы, но не увеличивает допустимый ток линии. Электрик рассчитывает нагрузку, выбирает защиту и кабель. Провода не должны попадать под колесики кресла и натягиваться при регулировке высоты стола.

Дополнительные розетки в гостиной

Кроме основных зон, учитывайте гирлянды у окна, подсветку стеллажа, очиститель воздуха и пылесос. Для аквариума требуется план с учетом риска протечек и защиты соединений. Шнуры переносной техники не должны пересекать проход.

Розетки в полу и встроенные в мебель

Напольный лючок подходит для гостиной, где столик или диван удален от стен. Используйте блок, рассчитанный на монтаж в полу, с учетом покрытия, уборки и механической нагрузки. Электропроводку внутри конструкции пола защищают от повреждений; обычный стеновой механизм здесь не подходит.

Встроенные в мебель блоки удобны для зарядки, но занимают место внутри шкафа. Проверьте толщину столешницы, размер отверстия, вентиляцию и доступ к соединению. Для розеток в зале отметьте расположение на схеме: рисунок с размерами передайте электрику и мебельщику.

Устройства у окна, кондиционер и техника для уборки

Сплит-систему подключают по инструкции производителя: предусмотренным разъемом или стационарным кабелем. Способ питания, расчет линии и возможность сервисного отключения согласуют с электриком до монтажа внутреннего блока. Избегайте мест, куда попадает конденсат.

Проверяем электропроект перед отделкой

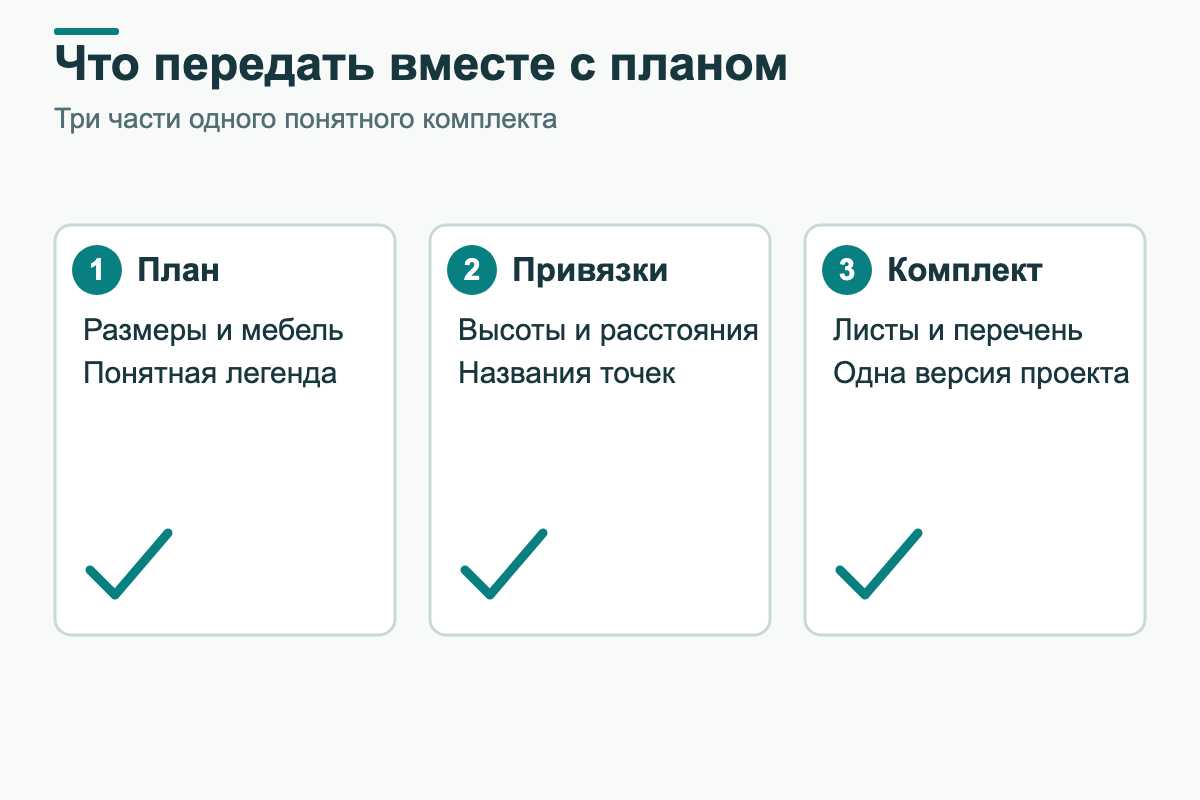

На итоговом листе разными значками обозначьте силовые, USB-, ТВ- и сетевые гнезда. Для каждого блока укажите высоту от чистового пола, расстояние от угла и связь с мебелью. Бригада должна понимать схему без устных пояснений.

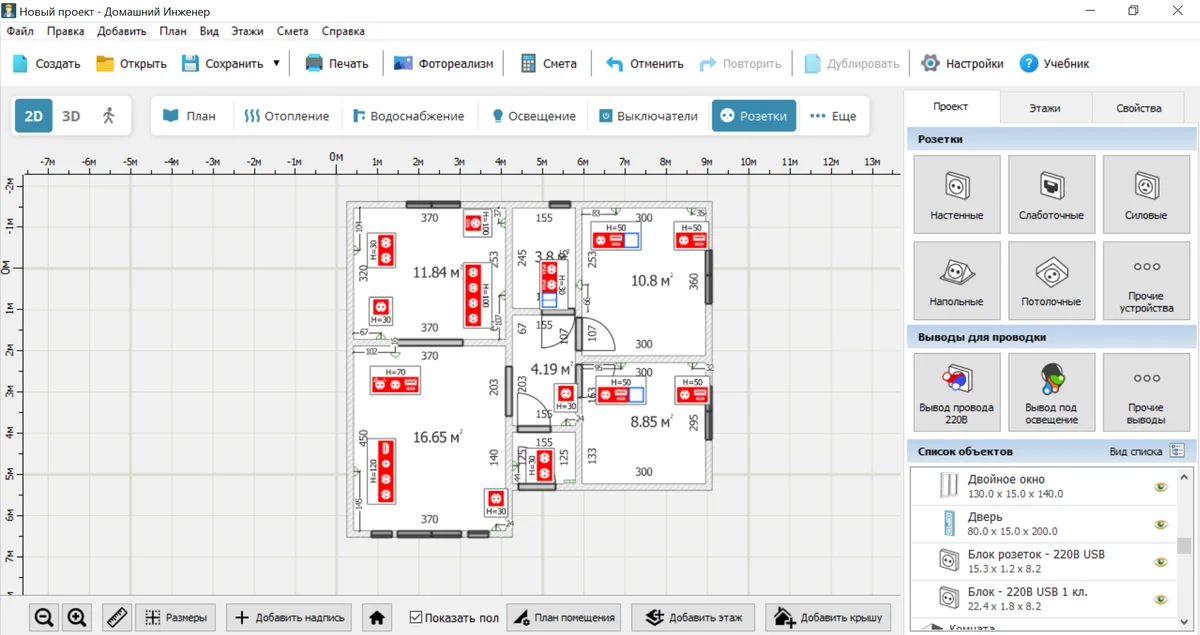

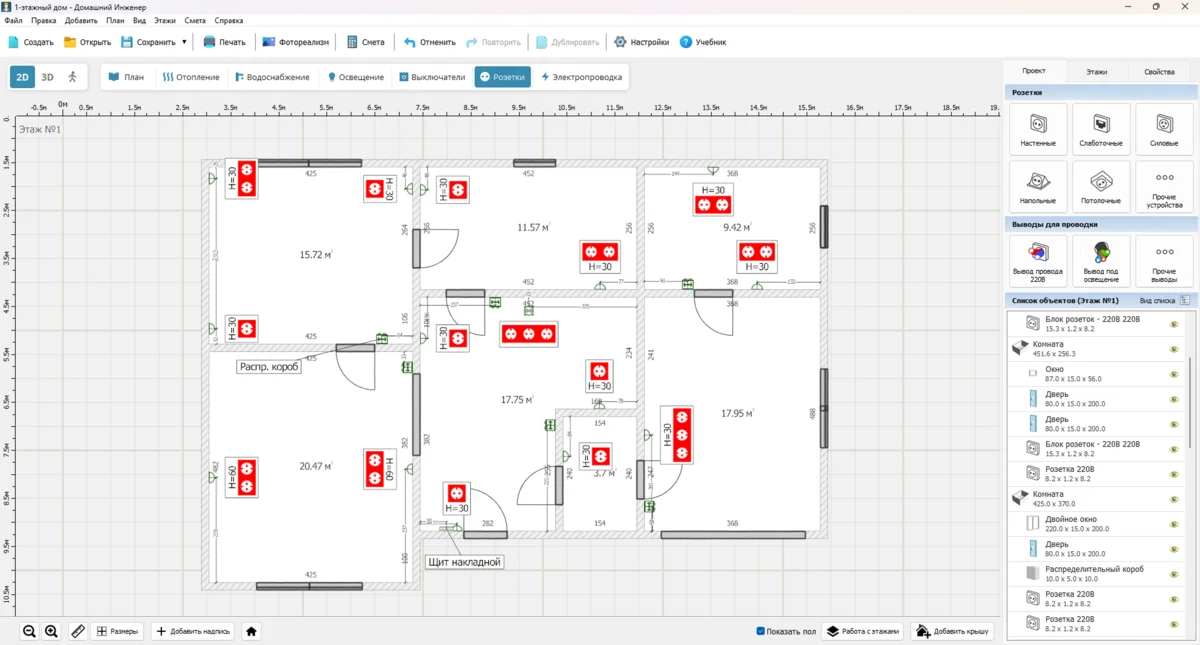

Для подготовки листа пригодится программа для проектирования электрики. Перед монтажом специалист проверяет нагрузки, групповые линии, защитный проводник, автоматы и дифференциальную защиту. Эскиз мебели не заменяет электротехнический расчет.

Сверьте расположение точек с панелями, рейками, шкафами и креплением ТВ. Скрытую закрепленную проводку по СП 256 выполняют вдоль допустимых направлений, а не произвольно по диагонали. Трассы фиксируют до штукатурки, после монтажа проверяют электросеть.

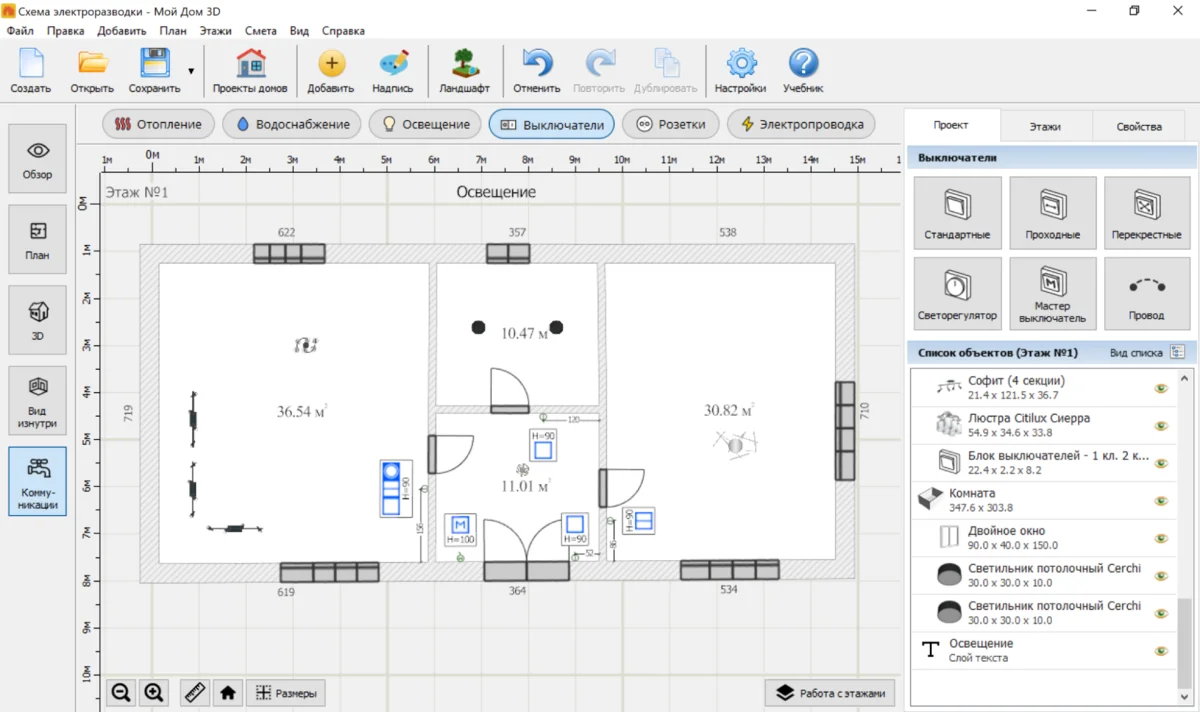

Как расположить выключатели в гостиной

Выключатель ставят у входа со стороны дверной ручки. Пункт 15.34 СП 256.1325800.2016 рекомендует высоту до 1 м; часто выбирают около 90 см от чистого пола. Проверьте, не перекрывает ли кнопку открытая дверь или шкаф.

Для большой или проходной гостиной удобно управление светом из нескольких мест. Проходные или перекрестные переключатели подбирают по схеме. Отдельно предусмотрите включение люстры, бра и декоративной подсветки.

• Входная группа: общий свет и наиболее востребованные сценарии освещения.
• Зона отдыха: дополнительная точка управления светом без необходимости вставать с дивана.
• Рабочий уголок: отдельная настольная лампа, локальная подсветка или управляемый контур.
• Проходная гостиная: переключатель у каждого используемого входа с согласованной схемой.
• Финальная проверка: доступ к каждой клавише при открытых дверях и расставленной мебели.

Диммер должен быть совместим со светодиодными лампами и их драйверами. Умные реле также требуют правильного питания. До установки согласуйте с электриком тип механизмов, сценарии освещения и координаты на чертеже.
