Как правильно распределить розетки и выключатели в квартире и доме

С чего начать планирование розеток и выключателей

Планировать электрику до выбора мебели почти бесполезно: важна не геометрическая середина стены, а точное положение кровати, телевизора, кухонного гарнитура и рабочих мест. Сначала утвердите функциональные зоны, затем оборудование и сценарии освещения. Только после этого определяйте высоту и количество точек. Такой порядок особенно важен при капитальном ремонте, когда уже сделанная штроба или смонтированный подрозетник обходятся дороже корректировки чертежа.

Сначала составьте план расстановки мебели

Возьмите обмерный план с размерами стен, дверей, окон, ниш, коробов и высотой потолков. Уточните, где откроются дверцы шкафов, будет стоять диван и на какой стене окажется изголовье кровати. Разместите предметы в масштабе, учитывая не только их ширину, но и необходимое пространство перед ними. Розетка за плотно придвинутой спинкой комода остается физически на месте, однако пользоваться ею неудобно и иногда небезопасно.

На плане показывайте каждую мебельную зону: обеденный стол, кухонный остров, ТВ-тумбу, место для чтения, письменный стол, туалетный столик, шкаф для встроенной техники. Обозначьте радиаторы и инженерные короба — они влияют на доступ к проводке и возможность установки рамок. Для высоких шкафов отдельно проверяйте цоколь, заднюю стенку и технологические ниши: скрытое подключение должно оставаться доступным для отключения и обслуживания.

До электрики полезно сделать дизайн-проект квартиры самостоятельно: на согласованной расстановке гораздо проще увидеть, какие стены действительно свободны. Когда варианты интерьера еще меняются, обозначайте на чертеже основные и альтернативные положения мебели. На таких участках лучше предусмотреть дополнительную доступную розетку, а не рассчитывать, что одно место подключения подойдет при любой перестановке.

Составьте список всей бытовой техники

Для каждого помещения заведите ведомость с графами «прибор», «место установки», «способ подключения», «постоянно или периодически», «особые условия». Отдельно запишите холодильник, вытяжку, посудомоечную машину, духовой шкаф, телевизор, роутер, компьютер и кондиционер. Следом добавьте мелкие устройства: фен, ирригатор, настольную лампу, увлажнитель, чайник, блендер, зарядку телефона и аккумуляторный пылесос.

Наряду с розетками укажите стационарные выводы и слаботочные подключения: интернет-кабель, ТВ-коаксиал, домофон, датчики сигнализации и приводы умных штор. Для электроплиты, варочной панели и другой мощной техники определение линии, аппарата защиты и способа присоединения поручают проектировщику электрики с учетом паспорта конкретного оборудования. Несколько приборов, постоянно включенных в блок гнезд, не становятся независимыми линиями только из-за количества рамок.

Отдельным столбцом отметьте длину штатного кабеля. У встроенной техники розетка нередко должна находиться в соседнем шкафу, а не за корпусом прибора. У лампы с коротким шнуром особенно важны положение тумбы и точка выхода провода. Прежде чем утвердить расположение розеток в комнате, сопоставьте его с реальной моделью мебели и инструкцией по установке каждого стационарного устройства.

Заложите запас розеток на будущее

К перечню действующих устройств добавьте резервные гнезда там, где человек регулярно заряжает гаджеты или использует переносную технику. У дивана может появиться ноутбук, у окна — гирлянда, в детской — компьютер, в прихожей — сушилка для обуви. Не требуется превращать каждую стену в непрерывный ряд модулей: разумнее закладывать резерв в жизненных сценариях, где он пригодится без перестановки тяжелой мебели.

Для предварительной оценки используйте ориентир 20–30% дополнительных доступных гнезд относительно списка одновременно подключаемых устройств, но это именно проектный запас, а не норматив. Учтите, что свободная розетка не увеличивает допустимую нагрузку линии. Если в доме планируются новые мощные потребители, резерв нужен не только в количестве лицевых механизмов: инженер заранее предусматривает место в щите, маршрут кабеля и допустимую выделенную мощность.

Сколько розеток нужно в доме

Число точек определяют в двух плоскостях: проверяют минимум по действующим требованиям для жилых помещений и затем добавляют гнезда под реальные приборы. Нормативный минимум не равен удобной комплектации. В квартире с двумя рабочими местами и телевизионной зоной расчет только по периметру почти наверняка оставит дефицит. В доме с технической комнатой, насосом и системой отопления потребуется отдельный перечень инженерных потребителей.

Как рассчитать количество розеток

Пункт 15.28 СП 256.1325800.2016 устанавливает для жилых комнат квартир и общежитий минимум одну розетку на 10–16 А на каждые полные и неполные 3 м периметра. В коридорах квартир — минимум одну на каждые полные и неполные 10 м² площади; на кухнях квартир — не менее четырех розеток на 10–16 А. Это нижние границы, а не универсальная схема комфорта. Для индивидуальных домов учитывают задание на проектирование и применимые требования к объекту.

Пример: комната 4 × 3 м имеет периметр 14 м. Делим 14 на 3 и округляем вверх — получаем минимум пять розеток по указанному пункту. Затем составляем пользовательскую ведомость: две прикроватные лампы, два зарядных устройства, компьютер, монитор, принтер и пылесос. Если итоговая потребность выше норматива, увеличивают количество точек и распределяют их по зонам. Обязательно отделяйте число посадочных мест в рамках от количества розеток в нормативном подсчете.

В СП отдельно установлено: сдвоенная розетка в жилой комнате учитывается как одна, а сдвоенная розетка на 16 А на кухне — как две. В сложных блоках счет и характеристики уточняют по конкретным механизмам и проектной документации. Поэтому ответ на вопрос, сколько розеток нужно в комнате, получают не простым умножением площади на коэффициент, а совмещением нормативного расчета с подробным списком оборудования.

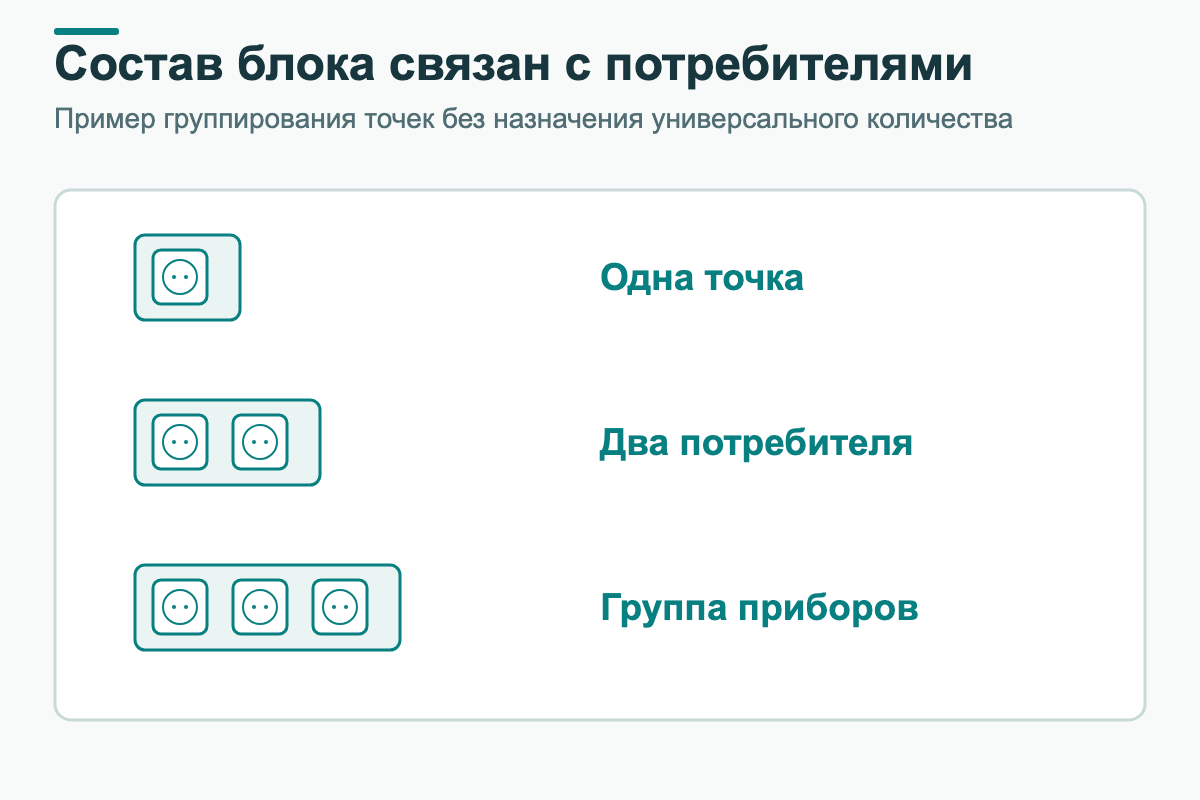

Когда лучше устанавливать блок из нескольких розеток

Блок на два–четыре места удобен там, где одновременно работают несколько маломощных устройств: возле рабочего стола, ТВ-тумбы, кухонного фартука, зеркала в сухой зоне спальни. Единая рамка выглядит аккуратнее разрозненных изделий, а соседние гнезда располагаются на понятном уровне. У компьютера полезно сразу разделить силовые разъемы и порты Ethernet: соединение с интернетом не должно зависеть от случайного расположения сетевого фильтра.

В ТВ-зоне заранее посчитайте телевизор, приставку, аудиосистему, медиаплеер и роутер. Оставьте доступ к вилкам даже после монтажа экрана на кронштейне. При этом много гнезд в блоке не означает возможность одновременно подключать приборы любой мощности: общую нагрузку, кабель и автомат проверяет электрик. Варочную панель или отдельный мощный водонагреватель нельзя автоматически присоединять к обычному многоместному блоку.

Где розеток обычно оказывается недостаточно

Чаще всего дефицит возникает у дивана, рядом с кроватью, на домашнем рабочем месте и над кухонной столешницей. В этих зонах одновременно применяются зарядные устройства, локальный свет, гаджеты и сезонная техника. Еще один проблемный участок — прихожая: при покупке робота-пылесоса или электрической сушилки обнаруживается, что единственное гнездо находится за шкафом. Второе доступное место подключения решает проблему без удлинителя в проходе.

В частном доме дополнительно смотрят входную группу, мастерскую, котельную, кладовую и террасу. Схема расположения розеток и выключателей в частном доме должна учитывать внешние условия, тип сети, доступность обслуживания и конкретные инженерные системы. В защищенном техническом помещении важнее не декоративная симметрия, а исключение помех для монтажа оборудования, обслуживания фильтров и открывания дверей щитов.

На какой высоте и расстоянии размещать розетки

Одна и та же отметка не подходит всем точкам. Низкие гнезда скрываются за мебелью, но ими неудобно пользоваться постоянно; высокие доступны над рабочими поверхностями, зато заметнее в интерьере. За исходный уровень принимайте чистовой пол после укладки покрытия, а не черновую стяжку. На рабочих схемах записывайте высоту до центра механизма и размерные привязки. Общепринятые 30 см для обычной розетки — распространенный выбор, а не требование устанавливать все гнезда только так.

На какой высоте устанавливать обычные розетки

В жилых комнатах нижнюю группу часто размещают с центром на высоте примерно 25–35 см от готового пола. Это удобный ориентир для пылесоса, торшера и питания стационарной техники за невысокой тумбой. Конкретное значение выбирают после расчета плинтуса, толщины чистового покрытия, высоты мебели и размеров вилок. Розетки рядом с прикроватной тумбой нередко делают выше, чтобы подключать телефон и лампу, не опускаясь к полу.

Высокие розетки за телевизором, вытяжкой или кондиционером привязывают к конкретной модели прибора и монтажному руководству. Проектировщик выбирает место, позволяющее отключить оборудование и осмотреть соединение. Не располагайте гнездо так, чтобы тяжелый корпус давил на вилку или кабель. Для подключения встроенной техники полезна привязка от соседнего шкафа с указанием высоты цоколя, а не запись «за духовкой» без точного размера.

На какой высоте располагать розетки над столешницей

На кухне розеточный блок для мелкой техники располагают выше поверхности приготовления пищи, вне зоны возможного попадания воды и нагрева. В распространенных кухонных проектах центр механизмов устанавливают примерно на 10–20 см выше уровня столешницы. Например, при поверхности 90 см от пола получают ориентировочную отметку 100–110 см. Это дизайнерская привязка, а не обязательная нормативная цифра; ее уточняют по высоте фартука и требованиям изготовителей.

Высота розеток над рабочим столом тоже зависит от мебели. На письменном столе удобно иметь часть гнезд у столешницы для ноутбука, лампы и зарядки, а часть под столом для системного блока, сетевого оборудования и монитора. При настенной полке следите за тем, чтобы рамка не оказалась точно под опорным кронштейном. Для столешницы с регулируемой высотой предусмотрите запас длины штатных шнуров и неподвижное безопасное место для силовых соединений.

Не ставьте кухонные розетки вплотную к кромке мойки, к водоразборному смесителю или непосредственно в область варочной поверхности. Сдвиньте блок на сухую часть рабочей зоны, а высокомощные приборы вынесите на свои расчетные подключения. Перед укладкой плитки проверьте, пересекаются ли края рамок со швами и бортиком столешницы. Если подрядчик получает только отметку от пола без размера от угла, группа легко сместится под навесной шкаф.

Расстояние от розетки до двери и окна

Универсального обязательного расстояния 10 или 15 см от каждой бытовой розетки до любого дверного или оконного проема в рассмотренных нормах нет. Такие отступы применяют как практический монтажный запас: они позволяют разместить подрозетник, наличник, откос и не столкнуться с фурнитурой. Измерьте ширину декоративного обрамления, проверьте толщину перегородки и положение открытой створки. У двери с невидимым коробом и у широкого наличника свободное пространство отличается.

Разметка розеток и выключателей должна содержать не только высоты, но и горизонтальные размеры до фиксированных ориентиров — угла капитальной стены, края проема, оси перегородки. Размер от подвижного предмета мебели недостаточен: шкаф перенесут, а проводка останется. Полезно указать, куда открывается дверь и не перекрывает ли она электроточку в рабочем положении.

Расстояние до водопровода и источников воды

При соседстве с водопроводом различайте трубу, раковину, душ и ванну: правила для этих объектов не одинаковы. В пункте 15.30 СП 256.1325800.2016 прямо установлено, что розетки не размещают под мойками и над ними. Это особенно важно для кухни, где соединения сифона, фильтры и посудомоечная машина занимают небольшой шкаф. Розетка для измельчителя или посудомойки должна располагаться в допустимом, защищенном и доступном месте, определенном проектом, а не автоматически под раковиной.

Для остальных участков рядом с водой оценивают направление брызг, вероятность протечки, конструкцию корпуса и возможность безопасного отключения. Не заменяйте эту проверку одним произвольным правилом «всегда 60 см от любой трубы». В ванной действует специальное зонирование по ГОСТ Р 50571.7.701-2024, а на кухне учитывают также мойку и инструкции к электрическим приборам. Электрик определяет способ защиты и прокладки линии с учетом реальных условий помещения.

Расположение розеток рядом с газовым оборудованием

Пункт 7.1.50 ПУЭ предусматривает расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов не менее 0,5 м. Это отдельное конкретное требование; его нельзя заменять эстетическим отступом от фартука или ориентацией только на плиту. Нарисуйте трассу газовой трубы с учетом поворотов и оборудования, затем отложите безопасную область для электрофурнитуры. Рабочие привязки проверьте с профильным специалистом при согласовании кухни.

Подключение электророзжига газовой поверхности и вытяжки продумывают заранее. Розетки не должны препятствовать обслуживанию газовых соединений, перекрывать вентиляцию шкафа и упираться в горячие детали. Сама плита и газопровод — не одно и то же: для каждого объекта учитывают отдельные требования и инструкции изготовителя. Установка и перенос газовых коммуникаций относятся к компетенции уполномоченных специалистов, а не к косметической корректировке расположения розеток.

Где нельзя устанавливать розетки

Не планируйте обычные электроточки в зоне прямого воздействия воды, внутри душа и там, где их запрещает специальное зонирование. Для кухни действует запрет размещения под и над мойками. Нельзя допускать установку с нарушением обязательного расстояния до газопровода. Нежелательны гнезда за корпусом прибора, куда нельзя добраться без демонтажа мебели, и в местах, где вилку постоянно пережимают плинтус, дверь или выдвижной ящик.

В стенах между соседними квартирами СП 256.1325800.2016 не разрешает скрыто устанавливать розетки и выключатели по одной оси с обеих сторон общей стены. Это важно при капитальных перепланировках и ремонте старых домов. В несущих железобетонных конструкциях штробление также ограничено конструктивными правилами здания и согласованными проектными решениями: нельзя произвольно прорезать длинные горизонтальные каналы только ради удобной электроточки.

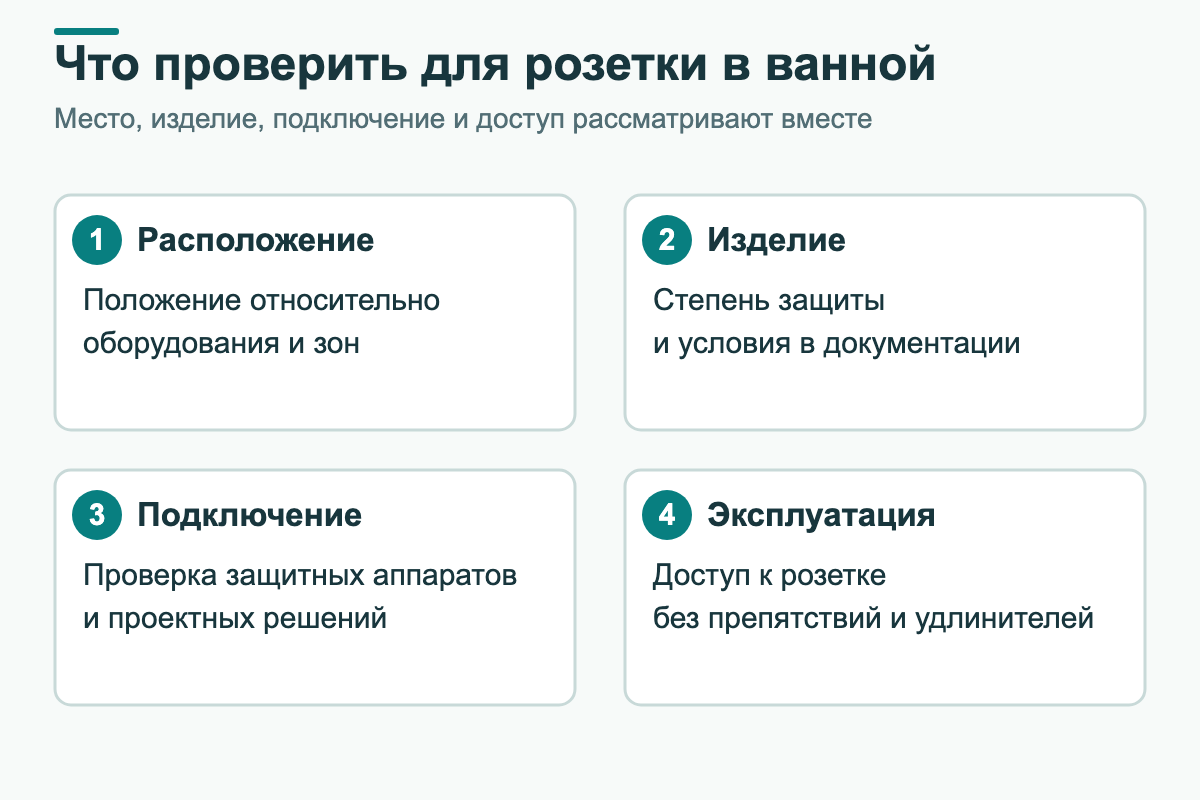

Требования к розеткам во влажных помещениях

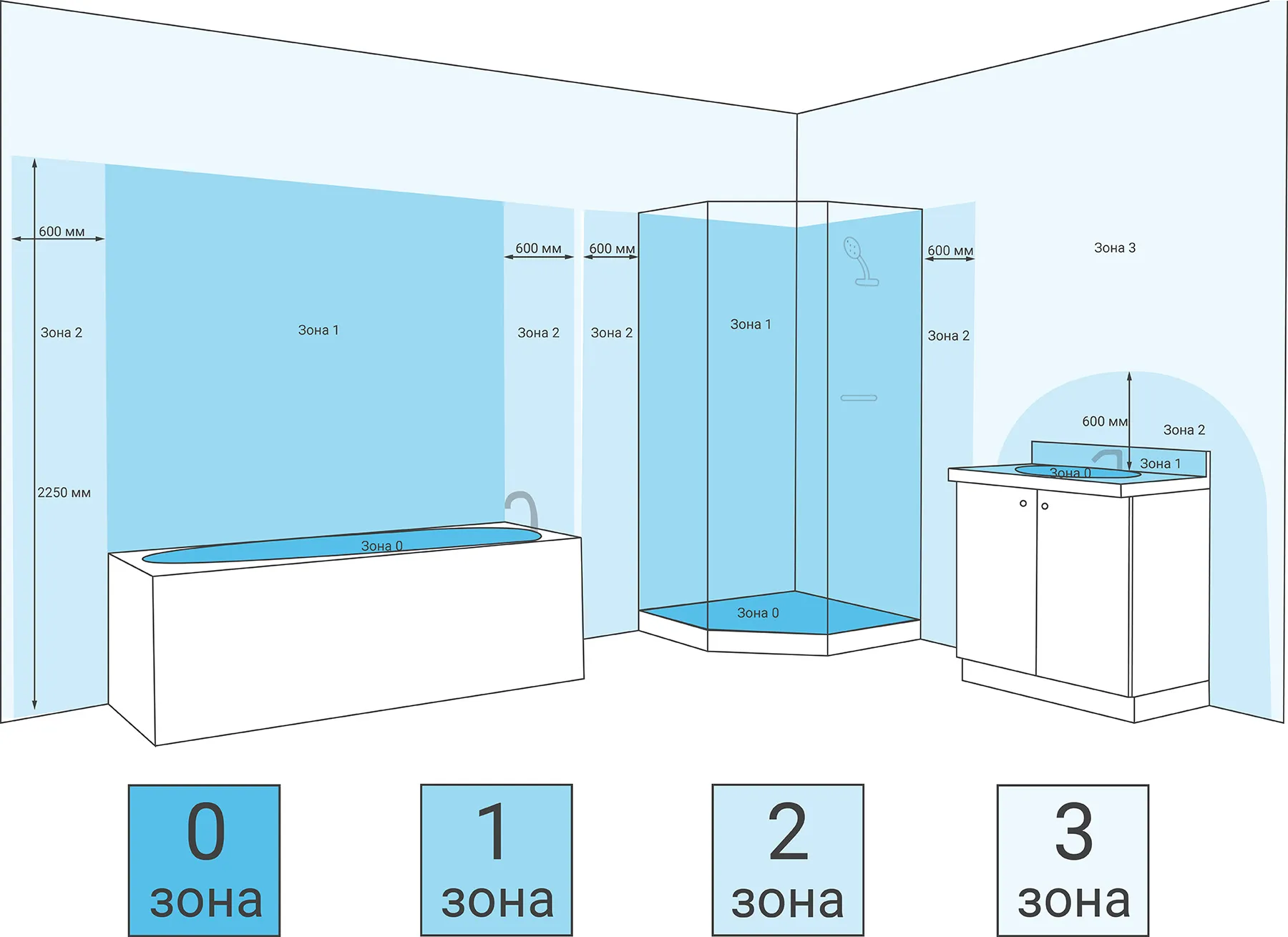

В помещении с ванной или душем ориентируются на действующий ГОСТ Р 50571.7.701-2024. Стандарт определяет зоны 0, 1 и 2 вокруг ванны и душевого оборудования; обычные сетевые розетки 230 В в этих зонах не устанавливают. Для цепей помещения предусматривается дополнительная дифференциальная защита с номинальным отключающим током не более 30 мА, кроме предусмотренных стандартом исключений для специальных защитных мер. Места обычных розеток выбирают вне указанных зон и подбирают исполнение под воздействие влаги.

Зона 0 находится внутри ванны или поддона, а для душа без поддона определяется отдельно. Зона 1 охватывает пространство, связанное с ванной или душем, по границам стандарта. У ванны существует и зона 2, расположенная за границей зоны 1 на 60 см; для душа без поддона зона 2 не устанавливается. Поэтому единственная линия «60 см от любой воды» не отображает реальную картину. Границы показывают на проекте с учетом стационарных перегородок, душевых дверей и положения душевых насадок.

IP44 — распространенный вариант фурнитуры, защищенной от брызг, однако эта маркировка сама по себе не разрешает установку обычной сетевой розетки внутри зон 0–2. Стандарт допускает в определенных зонах лишь специально описанное оборудование, включая отдельные низковольтные решения. Положение розетки для стиральной машины или фена согласуйте с электриком: учитываются электрозащита, источник питания, фактические брызги, вентиляция и доступ к вилке. Выключатель основного света ванной по СП размещают снаружи помещения.

Окончательные границы зон и защитные меры особенно внимательно проверяют в ванной со стеклянной перегородкой, душем без поддона и маленьким санузлом. Гибкая душевая шторка не равнозначна стационарной перегородке, ограничивающей зону. Нельзя переносить электроточку в запрещенную область только потому, что она снабжена крышкой или подключена через УЗО. Проверку по ГОСТ и монтаж выполняет квалифицированный специалист.

Как правильно расположить выключатели

Выключатели задают маршрут движения по дому: свет должен включаться при входе, выключаться при выходе и удобно управляться из мест отдыха. На плане показывайте не только клавиши, но и то, какие светильники они включают, количество групп, наличие диммирования и управление с двух или трех позиций. Сложные сценарии особенно полезны в спальне, длинном коридоре, на лестнице и в проходной гостиной. Эти решения следует определить до монтажа кабелей.

На какой высоте устанавливать выключатели

Пункт 15.34 СП 256.1325800.2016 рекомендует устанавливать выключатели в квартирах со стороны дверной ручки на высоте до 1 м от пола. На практике часто выбирают 85–95 см до центра устройства: взрослому человеку удобно дотянуться опущенной рукой, а ребенок постепенно научится пользоваться освещением самостоятельно. Сравните выбранную отметку с ростом членов семьи, высотой мебели и форматом рамки. Это рекомендованное положение, а не обязательные ровно 90 см.

Рядом с кроватью нередко устанавливают дублирующий выключатель или бра с отдельным управлением. Отметку выбирают после определения высоты матраса, тумбы и изголовья, чтобы клавишу было легко достать лежа. Для лестницы и длинного коридора полезны проходные и перекрестные схемы: число мест управления не должно зависеть от необходимости возвращаться к двери в темноте. Согласуйте тип механизмов с электриком до закупки фурнитуры.

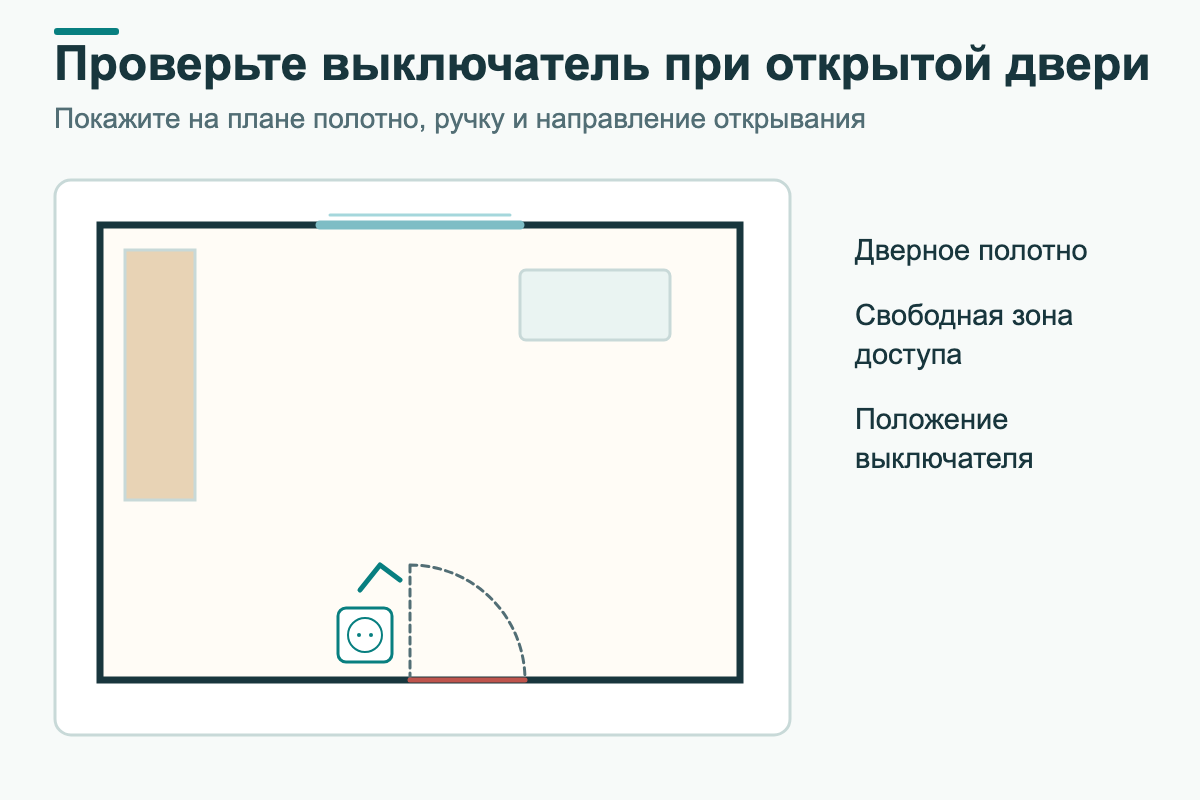

С какой стороны от двери размещать выключатель

Сторону выбирают относительно дверной ручки и направления открывания полотна. Как правило, клавишу располагают со стороны ручки так, чтобы открытая дверь не скрывала механизм. Проверьте план не только в закрытом положении: мысленно войдите в комнату, откройте дверь полностью и попробуйте дотянуться до клавиши. Если для включения света приходится обходить створку, место выбрано неверно даже при идеальной симметрии относительно проема.

При раздвижных дверях, двустворчатых конструкциях и гардеробных учитывайте карман полотна и встроенную направляющую. Нельзя планировать подрозетник прямо на участке скрытой кассеты без согласования конструкции стены. В проходной комнате могут быть нужны два поста управления, чтобы выключать свет у любого выхода. В детской полезна понятная групповая раскладка: отдельные клавиши на общий свет, рабочую зону и ночное освещение.

Как размещать розетки в зависимости от типа комнаты

Чтобы понять, как расположить розетки в комнате, учитывайте ее назначение: окончательное размещение розеток в квартире привязано к функциям конкретного помещения. Один и тот же прибор на кухне стоит в стационарном шкафу, а в кабинете занимает всю рабочую поверхность; поэтому и точки питания располагаются по-разному. Ниже рассмотрим каждую комнату отдельно: где нужны блоки, что подключается постоянно, какие розетки остаются в резерве, как учесть выключатели и какую часть проекта обязательно проверить с электриком.

Кухня

Начните со схемы гарнитура: холодильник, духовой шкаф, варочная панель, посудомойка, вытяжка, встроенная микроволновка и кофемашина должны иметь заранее назначенные подключения. Для чайника, тостера, блендера и другой мелкой техники предусмотрите доступные блоки над сухими частями рабочей поверхности. Отдельно отметьте освещение фартука и обеденной зоны. Четыре кухонные розетки по минимуму СП редко покрывают полноценный набор техники, поэтому составляют отдельную ведомость каждого прибора.

Не располагайте точки питания непосредственно над или под мойкой. Подключения встраиваемого оборудования выбирают по монтажным схемам производителей и обеспечивают доступ к отключению, часто используя соседнюю секцию мебели. Высоту над фартуком задают после утверждения столешницы и плиточных швов. Варочная панель и электроплита требуют расчетного способа питания, согласованного с проектом. Газовая магистраль добавляет обязательный отступ не менее 0,5 м для розеток и выключателей.

Для кухни с островом заранее решите, нужны ли электроточки на острове, под ним или в мебели; подводку нельзя придумывать после стяжки. Группа для зарядки телефона возле обеденного места не должна находиться в зоне брызг из раковины. Встроенные выдвижные розеточные модули выбирают с учетом производителя, условий применения и электрической нагрузки. Итоговую развёртку гарнитура передают мебельщикам и электрику вместе, чтобы отверстия не попали в направляющие ящиков.

Гостиная

Вопрос о том, где расположить розетки в гостиной, начинается с выбора ТВ-стены и места отдыха. Для телевизора, ресивера, игровой консоли, акустики и роутера предусмотрите силовую группу и необходимые слаботочные разъемы. Уточните кронштейн: доступ к вилкам и сетевым кабелям должен сохраняться. Если телевизор висит высоко, его точка питания не обязана находиться у плинтуса; высоту привязывают к конструкции крепления и безопасному скрытию проводов.

Розетки в зале размещают также по краям дивана, около кресла для чтения, в месте торшера и в нескольких доступных точках для уборки. Для дивана в центре помещения важно заранее продумать, с какой стороны подойдет кабель и где будут заряжать ноутбук. Напольное подключение требует предназначенного для него изделия и грамотного монтажа, а не обычного настенного механизма в полу. Не забудьте аквариум, декоративный камин, подсветку витрины и праздничную гирлянду.

Удобная схема расположения розеток в гостиной отражает сразу несколько сценариев: просмотр ТВ, беседу без телевизора, работу с ноутбуком и вечернее чтение. Для каждой сцены предусмотрите управление нужными светильниками, затем нанесите питание для бра и торшеров. При возможной перестановке дивана оставьте гнезда на обеих свободных стенах. На плане не ограничивайтесь значками: подпишите, какие устройства будут подключены постоянно, а где нужен резерв.

Спальня

Сначала обозначьте точное изголовье кровати, ширину матраса и размеры прикроватных тумб. По обе стороны удобно предусмотреть питание лампы и зарядных устройств — обычно несколько доступных разъемов на каждую сторону с учетом привычек жильцов. Розетки устанавливают либо у тумб, либо выше них, чтобы не искать вилку за матрасом. Если планируется кровать с электроприводом, подсветка изголовья или электрическое одеяло, подключение и безопасный доступ определяют по инструкциям конкретных устройств.

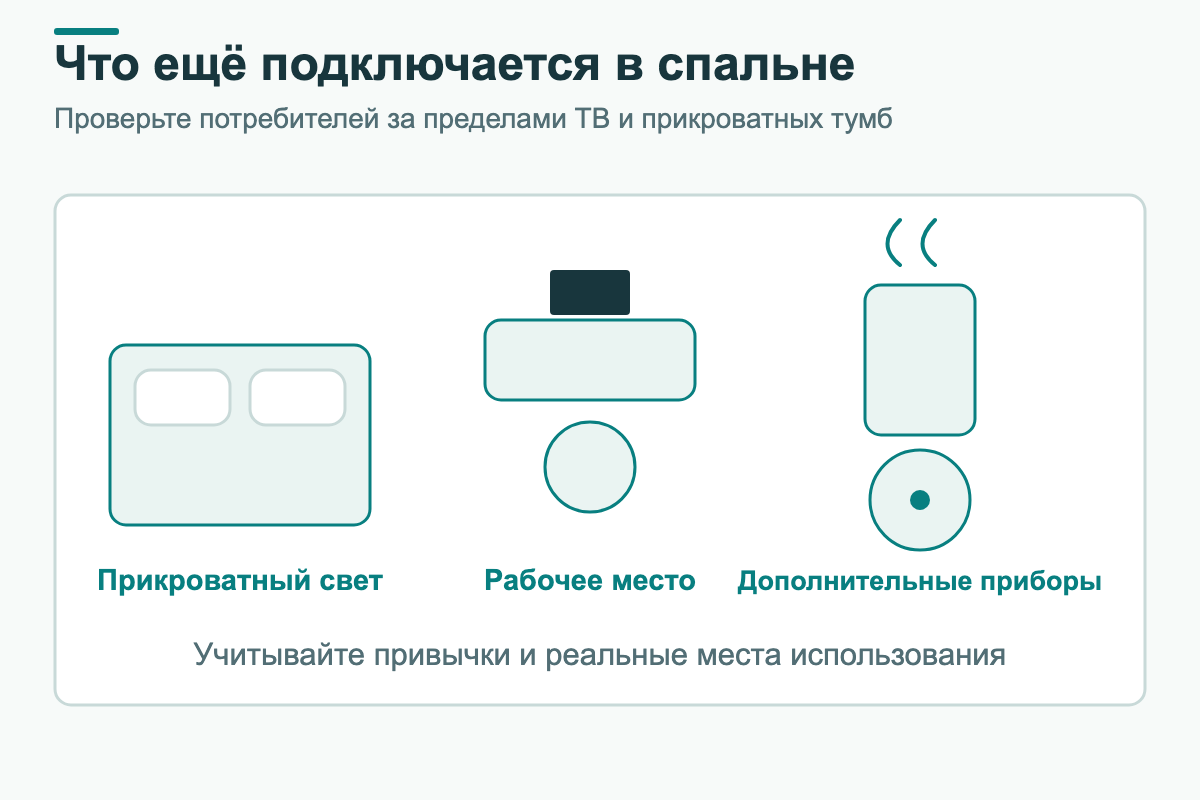

В спальне могут появиться туалетный столик с подсвеченным зеркалом, телевизор, кондиционер, очиститель и увлажнитель воздуха. Отдельно продумайте управление светом: у входа и у кровати. Высота и положение розеток должны сохранять свободное место для кабелей, даже если тумба открывает выдвижной ящик. Для рабочего места в спальне лучше предусмотреть самостоятельную группу гнезд и сетевой разъем, а не тянуть шнур через проход от кровати.

При расстановке мебели в спальне проверьте, не попадает ли электроточка за сплошное изголовье, шкаф-купе или высокую комодную секцию. Монтаж на стене возле окна требует учета штор, карниза и радиатора. На схеме укажите расстояния до углов и отметки готового пола; без этих размеров ремонтная бригада легко сместит пару симметричных блоков на разные уровни. Полезна отдельная точка для пылесоса у входа либо в свободном углу.

Детская

В детской проектируют не только сегодняшнюю игровую зону, но и будущий стол школьника. Малышу нужны безопасно размещенные точки для ночника и увлажнителя, взрослым — возможность подключить пылесос или очиститель воздуха. Позже появятся лампа, ноутбук, принтер, зарядные устройства и, возможно, музыкальные инструменты. Предусмотрите питание возле будущего письменного стола, не занимая проход кабелями, и отделите его от игровых мест.

СП 256.1325800.2016 рекомендует в помещениях для пребывания детей розетки с защитным устройством, закрывающим гнезда при вынутой вилке. Выбирайте заводские механизмы с защитными шторками; съемные заглушки не заменяют полноценную безопасность. Нельзя переносить требование о высоте 1,8 м для школ и детских учреждений на обычную квартиру: это разные виды помещений. Важнее безопасные изделия, защитные устройства сети, отсутствие доступных поврежденных проводов и разумный контроль взрослых.

Расположение мебельных зон в детской меняется с возрастом, поэтому резерв особенно полезен у свободной стены и рядом с предполагаемым рабочим местом. У двух детей лучше предусмотреть две независимые зоны учебы с достаточным количеством гнезд. Ночную подсветку и основной свет подключайте так, чтобы ребенку не приходилось вставать в темноте и идти к дальнему выключателю. Высоту письменного стола и будущего стеллажа внесите на развёртку стены.

Ванна и санузел

В санузле список приборов включает стиральную и сушильную машины, водонагреватель, зеркало с подсветкой, вентилятор, фен, ирригатор и электробритву. Для каждого подключения определите режим использования и место безопасного размещения. Обычную сетевую розетку ставят вне зон 0, 1 и 2 по ГОСТ Р 50571.7.701-2024; электрозащиту выбирают согласно требованиям стандарта. Класс IP44 с крышкой полезен в подходящих условиях, но не отменяет запреты внутри зон.

На плане нанесите размеры ванны, душевого поддона, стационарных перегородок и расположение душевых насадок. От них зависят границы зон. Над стиральной машиной может висеть шкаф, возле раковины — зеркало, а за инсталляцией — техническая ниша; эти детали меняют доступность подключения. Указание одной высоты без чертежа стены недостаточно. Выключатели основного освещения ванной и туалета согласно СП размещают снаружи соответствующего помещения.

Отдельно согласуйте питание бойлера и других мощных устройств, систему уравнивания потенциалов и дифференциальную защиту. Не используйте переносной удлинитель для стиральной машины и не размещайте гнезда в местах вероятного затопления. Для маленькой ванной, где вне специальных зон нет пригодного участка, корректируют планировку и техническое решение вместе со специалистом; безопасность важнее желания спрятать все подключения внутри помещения.

Кабинет и рабочее место

Для стационарного компьютера посчитайте системный блок, монитор или два, колонки, настольную лампу, принтер, зарядку ноутбука, док-станцию и сетевое оборудование. Розетки под столом удобны для постоянно подключенной техники, а над столешницей — для временных зарядок и инструментов. Силовые и сетевые разъемы лучше обозначить разными условными знаками. Расстояния измеряйте после утверждения ширины стола, положения тумбы и кабельного канала.

На рабочем месте важно предусмотреть доступ к розеткам, чтобы отключать каждый прибор без передвижения тяжелого стола. Не прячьте соединения за закрытой задней стенкой мебели. Для компьютера оставьте возможность подключить резервный источник питания, если он действительно предусмотрен, и проверьте его допустимую нагрузку. Питание принтера и лампы может потребоваться в разных частях стола; не сводите все шнуры в один неудобный угол.

Высота розеток над рабочим столом зависит от его поверхности и размещения монитора. При стандартной неподвижной столешнице ориентируются на доступность руке, а не на одно универсальное число. Для стола с регулировкой высоты кабельный запас организуют безопасно, без натяжения и защемления. Проводной интернет для стабильного рабочего места предусматривают одновременно с силовой сетью: затем добавлять витую пару под отделку заметно сложнее.

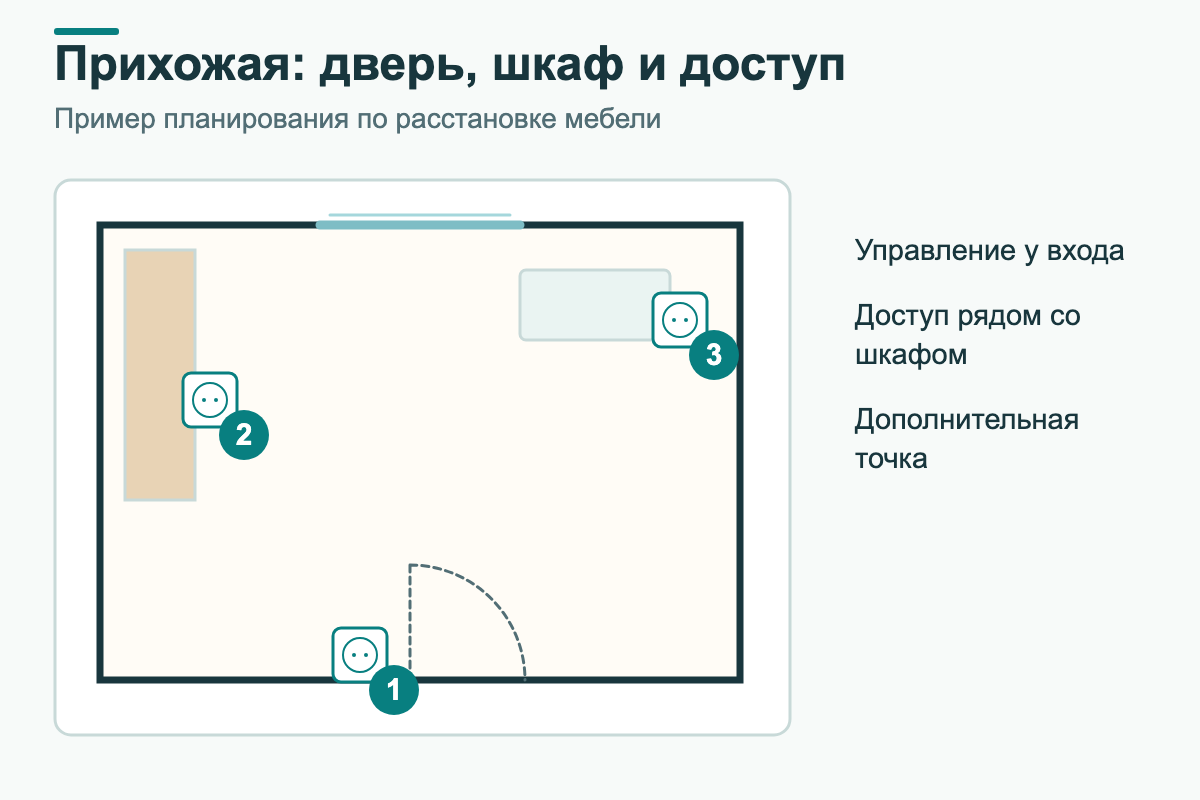

Прихожая и коридор

В прихожей удобно иметь доступную розетку для пылесоса, питания сушилки обуви и временной зарядки телефона. Рядом со шкафом можно предусмотреть подключение подсветки полок и зеркала; для док-станции робота-пылесоса оставляют ровный участок пола и свободный подъезд. Точку для роутера или видеодомофона планируют вместе со слаботочными выводами. Перед размещением проверьте, не перекроют ли шкаф и входная дверь доступ к вилке.

В длинном коридоре распределите розетки по реальным местам уборки. Норматив СП для коридоров квартир — одна розетка на каждые полные и неполные 10 м² площади, но эксплуатационных точек может понадобиться больше. Выключатели света разместите у входов и переходов, а проходную схему предусмотрите при двух концах коридора. Отдельную инструкцию с примерами для этого помещения содержит материал про розетки в коридоре.

Слаботочный шкаф, домофон, оборудование охранной системы и входной щит должны оставаться доступными. Розетки не устанавливают так, чтобы кабель пересекал порог или маршрут движения. В узкой прихожей часть решений можно перенести на стену у консоли, но доступность защитного оборудования важнее декоративного решения. Проверьте, где окажется выключатель после установки наличников и петель двери; шкаф у входа нередко занимает пространство, которое казалось свободным на черновом плане.

Балкон

На остекленном балконе используют электроточки только после оценки влажности, температурных перепадов, возможности конденсации и конструкции ограждений. Для рабочей лоджии могут понадобиться питание ноутбука, светильника, вентилятора и зарядного устройства. Для открытого балкона применяют решения, рассчитанные на наружную эксплуатацию, с соответствующей защитой от воды и пыли. Простая комнатная розетка под неплотной крышкой не становится безопасной только потому, что балкон иногда остается сухим.

Сразу определите, будет ли балкон мастерской, кладовой, зоной отдыха или мини-кабинетом. Это изменяет количество и положение гнезд. Сезонные обогреватели нельзя присоединять без учета допустимой нагрузки и особенностей линии, а кабели не следует проводить через окно или балконную дверь с защемлением уплотнителя. В квартире также проверяют ограничения на изменение ограждающих конструкций и перенос инженерных систем; они не сводятся к вопросу, где поставить розетку.

Технические помещения

Постирочная, гардеробная, кладовая, котельная и мастерская обычно требуют больше подключений, чем кажется по интерьерному плану. Составьте перечень для бойлера, котла, насоса, очистки воды, сушильной машины, освещения полок, вентиляции и обслуживания инструмента. У мощного оборудования часто нужны собственные расчетные линии. Размещайте электроточки так, чтобы специалист мог добраться до отключения и не касался вилок во время работ с трубами или фильтрами.

Для технического помещения важно не нарушить специальные требования к газовому оборудованию, вентиляции, пожарной безопасности и допустимым условиям электрических изделий. Розетки и выключатели не должны перекрывать проход к обслуживаемому агрегату, крану или распределительному щиту. В мастерской предусмотрите питание не только у верстака, но и в местах стоянки стационарных станков. Реальную одновременную мощность оборудования передайте электротехническому проектировщику.

Какие розетки и точки подключения часто забывают предусмотреть

После распределения основных приборов пройдитесь по квартире еще раз и проверьте незаметные потребности. Именно такие подключения чаще превращаются после ремонта в переносные тройники или висящие на виду кабели:

• Док-станция робота-пылесоса — ей требуется постоянное питание и свободный подъезд; низкая ниша под шкафом должна соответствовать габаритам станции.
• Роутер и слаботочный шкаф — помимо интернет-кабеля нужен источник 230 В для оборудования, иногда также для коммутатора или точки доступа.
• Окно и новогодняя елка — гнездо возле выбранного места избавляет от провода через комнату; учитывайте шторы и доступ к подоконнику.
• Подсветка шкафов и зеркал — требуется питание драйвера или блока питания, размещенного так, чтобы его можно было заменить без разрушения отделки.
• Электрокарнизы, жалюзи, умные шторы — расположение выводов определяют до крепления потолочных шин и монтажа декоративных коробов.
• Ирригатор, фен и электрическая зубная щетка — точку питания ванной согласуют с зонами безопасности, а не ставят автоматически у раковины.
• Кондиционер и бризер — понадобится расчетное подключение и место для обслуживания; не полагайтесь на ближайший общий блок розеток.
• Камеры, видеодомофон, сигнализация — для части устройств нужны питание и слаботочные линии; схемы согласуют до закрытия потолков.
• Гардеробная и постирочная — предусмотрите питание утюга или отпаривателя в пригодной для этого зоне, а также подсветку хранения.
• Будущая рабочая зона — резервные гнезда и интернет-вывод легче заложить в проект, чем прокладывать кабели после установки мебели.

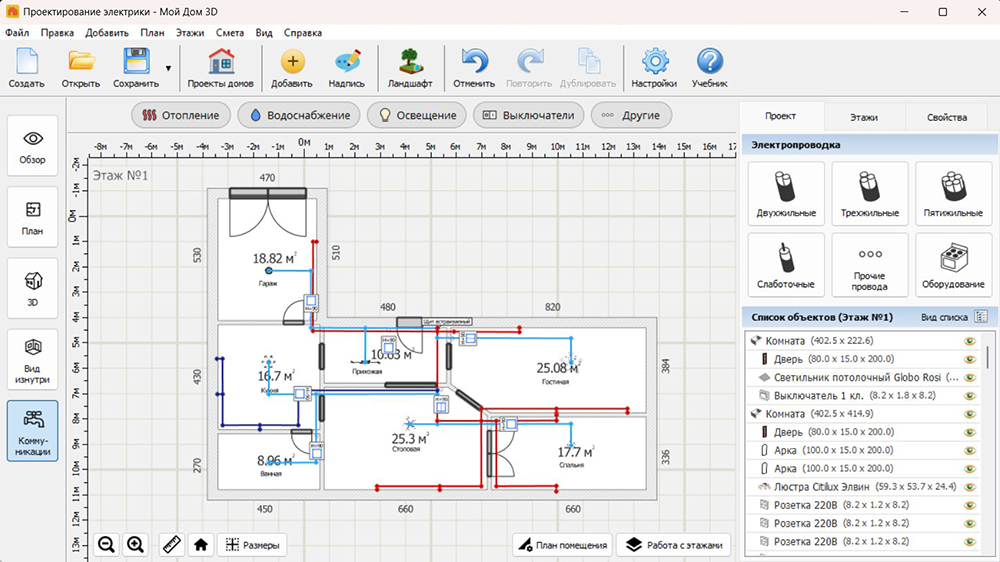

Как составить итоговый план розеток и выключателей

Схема розеток в квартире должна быть понятна электрику и заказчику. Ее можно нарисовать на бумаге, однако цифровой поэтажный чертеж упрощает проверку размеров, мест установки и сметы. Ниже — короткая инструкция по Мой Дом 3D; это этап визуального проектирования, а не замена профессионального электротехнического расчета. Подробнее инструменты сопоставлены в подборке программ для проектирования электропроводки в доме.

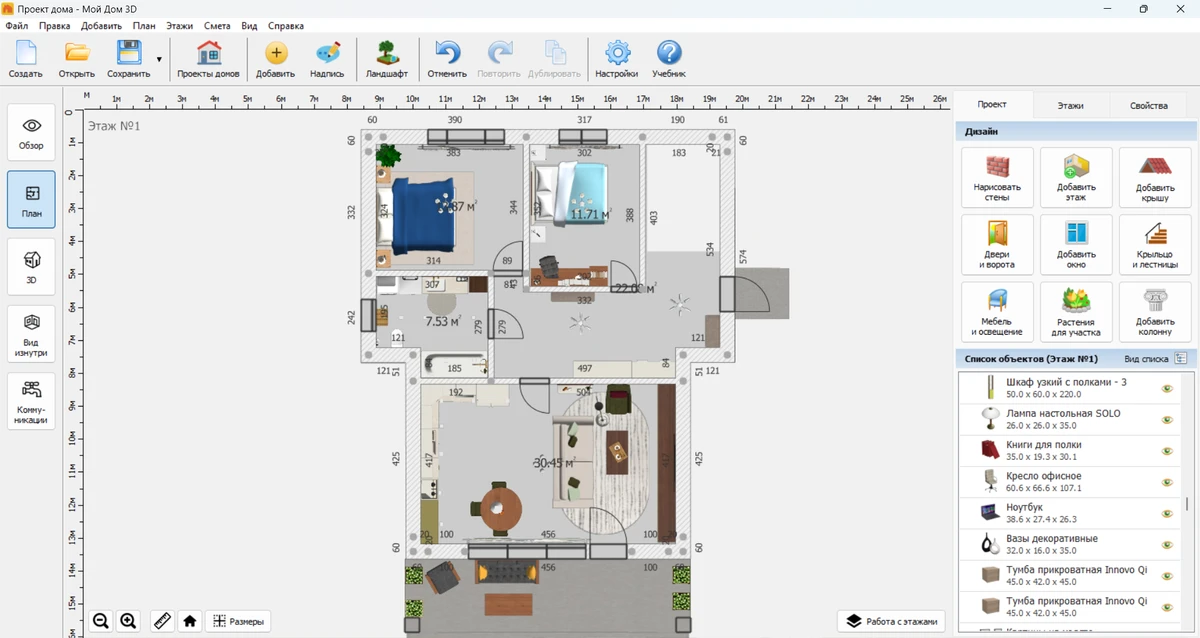

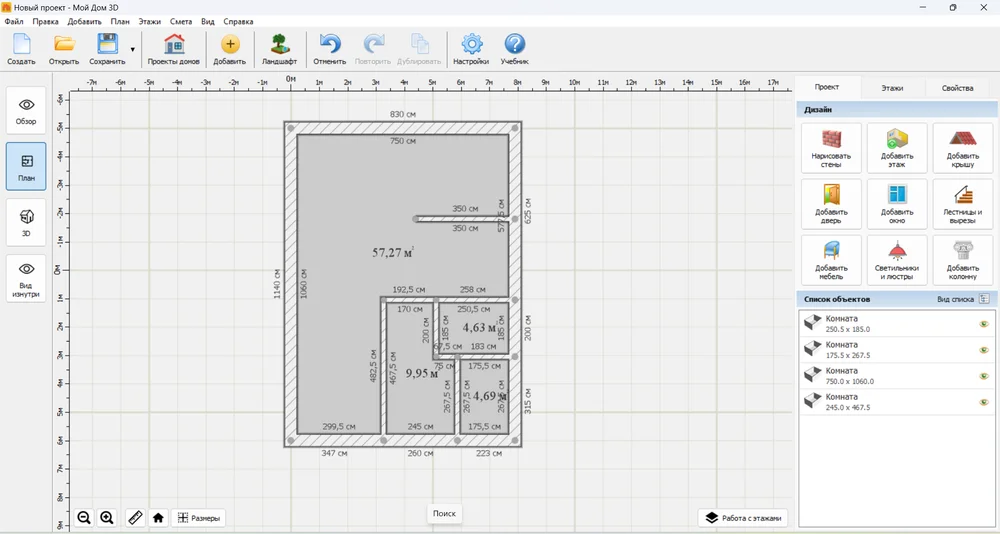

Шаг 1. Создайте точную планировку

Откройте Мой Дом 3D, создайте проект и постройте наружные и внутренние стены в режиме «План». Добавьте двери, окна и перегородки, сверьте длины стен с обмерами. При наличии чертежа используйте его как подложку. Не переходите к электроточкам, пока не совпадают размеры помещений и направление открывания дверей.

Шаг 2. Разместите мебель и потребителей

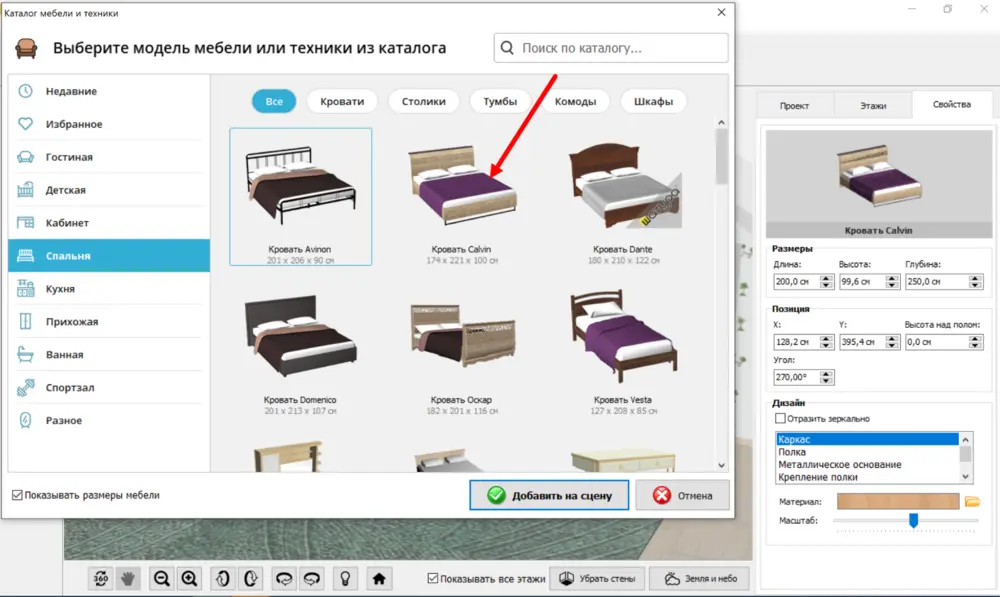

Из каталога расставьте гарнитур, кровати, диваны, столы, телевизор, сантехнику и крупную бытовую технику. Для каждой комнаты определите точки постоянного питания и временных подключений. Проверьте соседство мебели с дверями, окнами и радиаторами. На этом этапе готовая программа для дизайна интерьера помогает лучше увидеть ошибки расстановки до монтажа.

Шаг 3. Добавьте розетки и выключатели

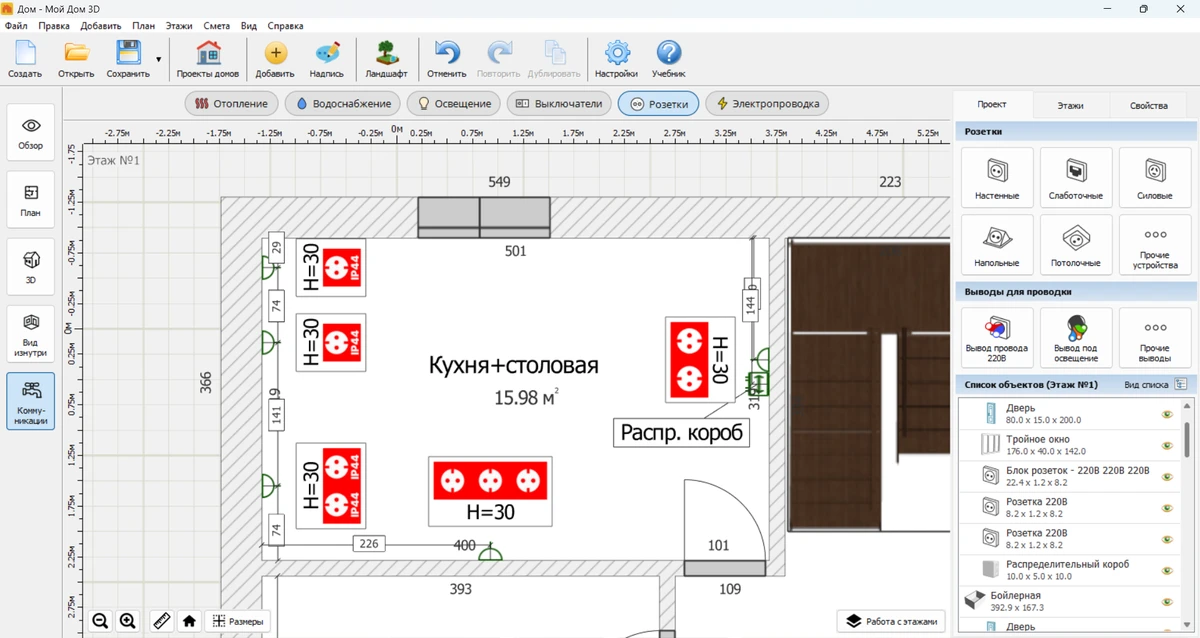

Переключитесь в «Коммуникации», откройте «Розетки» и перенесите нужные виды на план. Используйте обычные, силовые и слаботочные элементы по назначению. Для групп применяйте объединение в рамку; выключатели и освещение размещайте в соответствующих разделах. Сразу различайте розетку, вывод кабеля и кнопку управления светом.

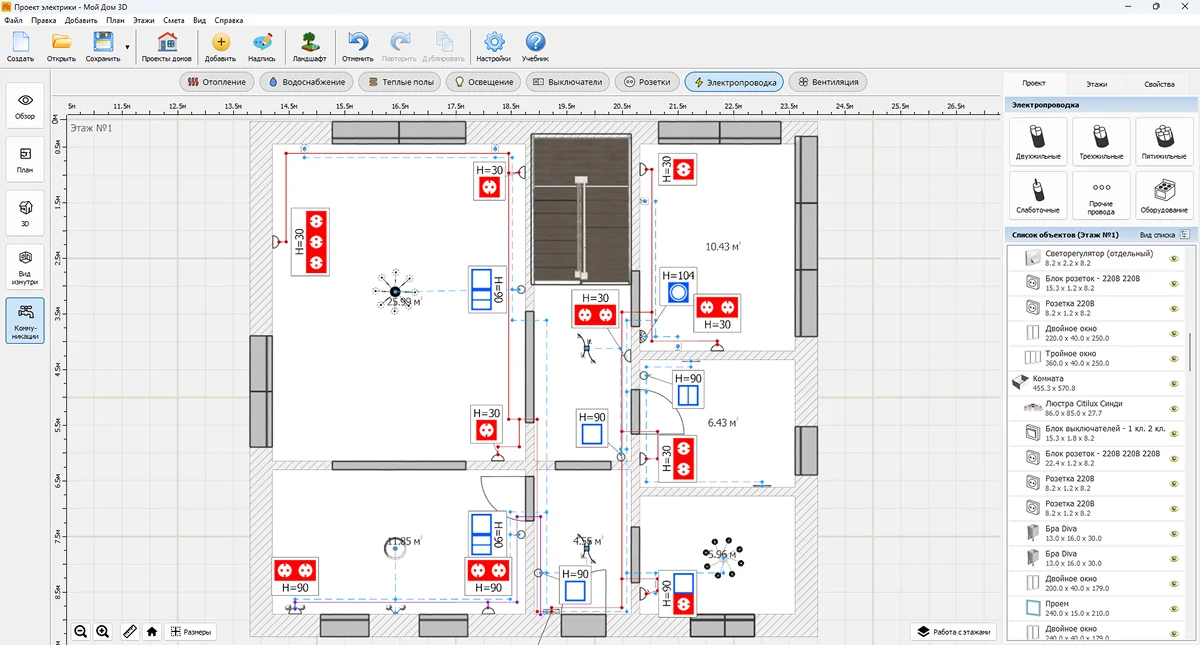

Шаг 4. Задайте высоту, привязки и подписи

Выделите электроточку и во вкладке «Свойства» уточните высоту установки и параметры корпуса. Нанесите размерные привязки до постоянных элементов планировки, а через комментарий подпишите назначение группы. Проверьте реальные габариты мебели и запретные зоны. Получившийся план расстановки розеток должен однозначно читаться без устных пояснений.

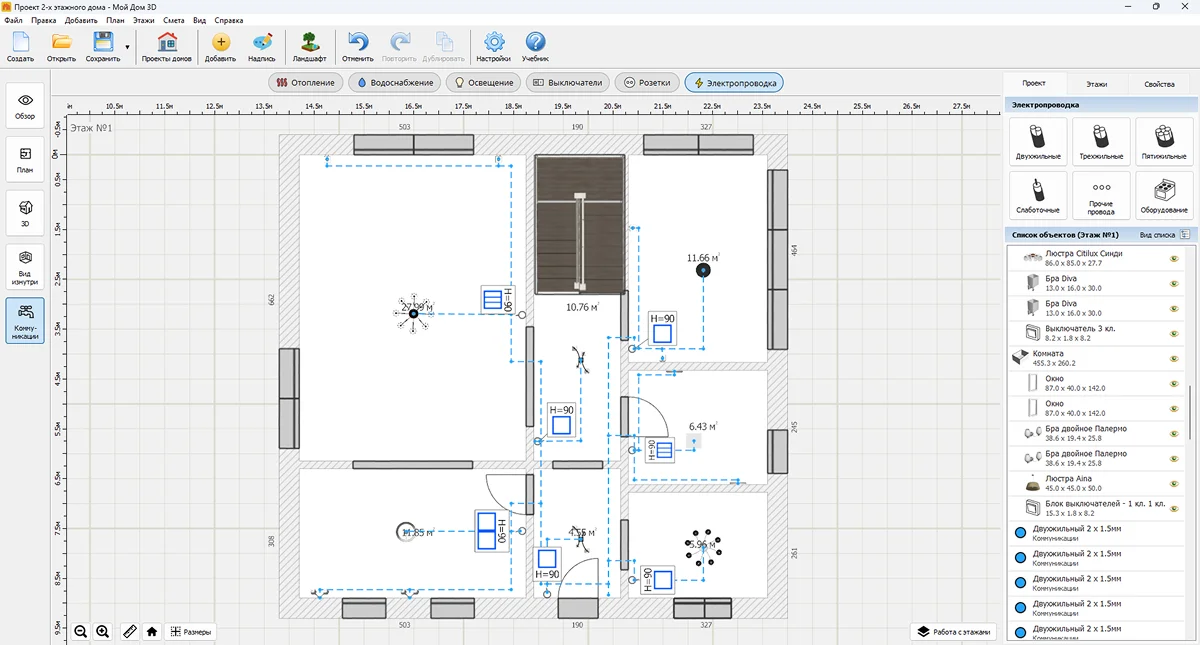

Шаг 5. Покажите связи на схеме

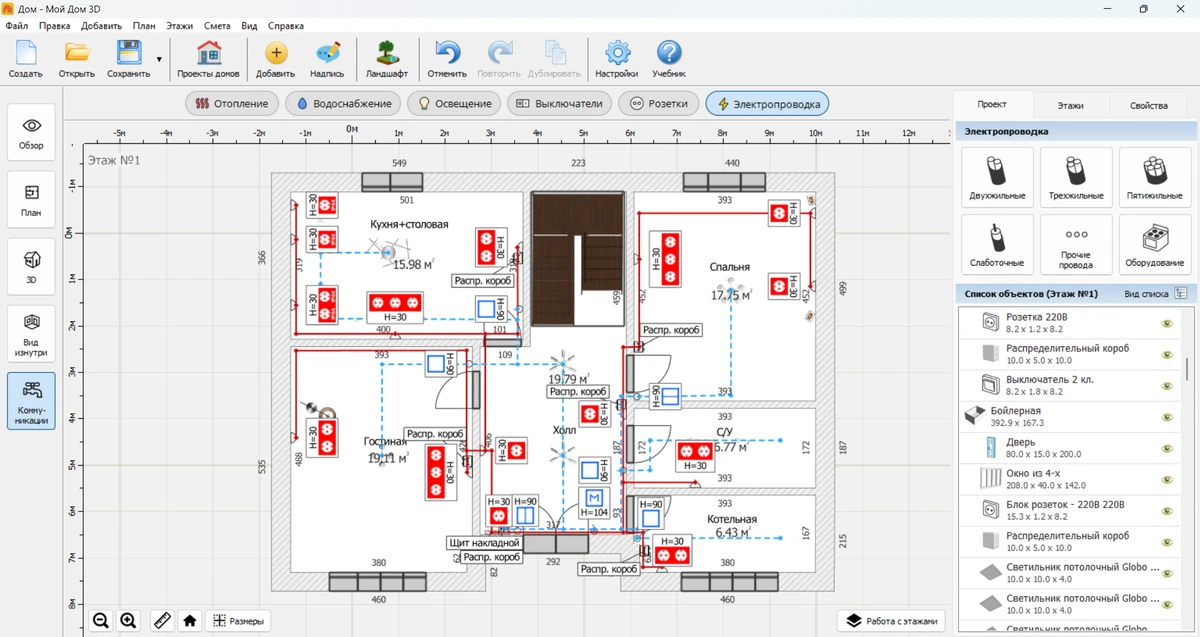

Во вкладке «Электропроводка» наметьте связи между электроточками, освещением и коробками; для разных типов линий доступны отдельные элементы. Такая визуальная схема помогает обсудить логику с электриком, но не подтверждает расчет кабелей, защиты и реальную безопасную трассировку. Эти параметры специалист разрабатывает по действующим нормам.

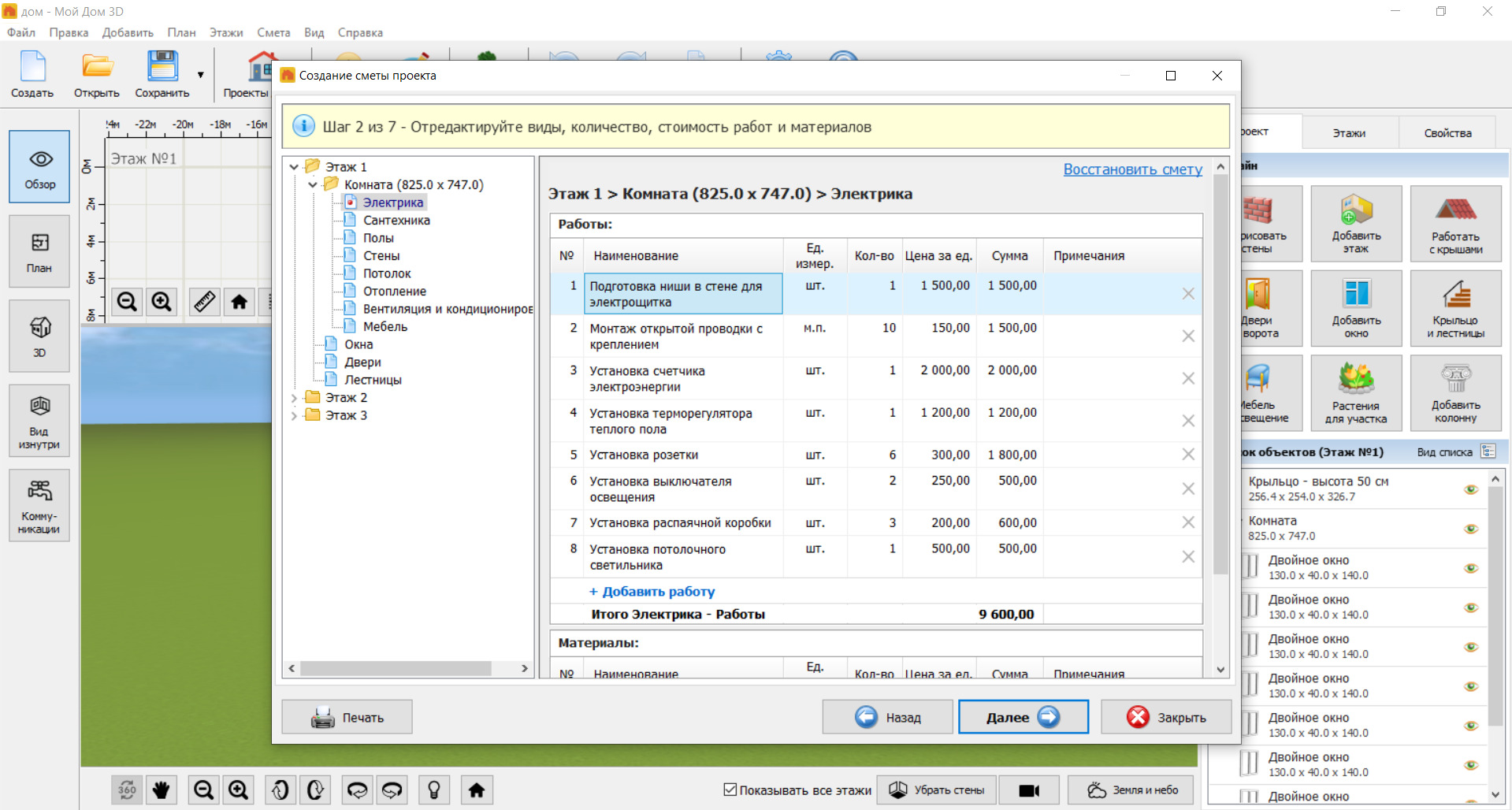

Шаг 6. Сформируйте смету и передайте проект

Откройте «Смета», выберите категорию «Электрика» и нужные помещения. Проверьте перечень оборудования и материалов, дополните работы и фактические расценки. Передайте электрику план с высотами, перечень нагрузок, схемы освещения и инженерных зон. После согласования защитных аппаратов и линий проект станет основанием для точной разметки на объекте.

Что ещё учесть при планировании электропроводки

Удобное расположение лицевых механизмов — только одна часть проекта. До начала штробления электрик должен согласовать линии, нагрузку, защиту и ограничения строительных конструкций.

• Группы питания — розетки жилых комнат, кухни, освещение и выделенные мощные потребители распределяют по проекту, а не подключают все к одному автомату.
• Защита — автоматические выключатели защищают линии от сверхтока, УЗО и дифавтоматы обеспечивают дифференциальную защиту. Подбор номиналов выполняют расчетом.
• Кабель и прокладка — марку, сечение, пожарные характеристики и маршрут выбирают по условиям монтажа и реальной мощности. На чертеже сохраняют трассы для будущих работ.
• Влажные и наружные зоны — условия попадания брызг и конденсата определяют выбор оборудования; обычные розетки ванной запрещены в специальных зонах.
• Слаботочные системы — интернет, ТВ, домофон, датчики и камеры требуют самостоятельного размещения выводов и безопасного соседства с силовыми цепями.

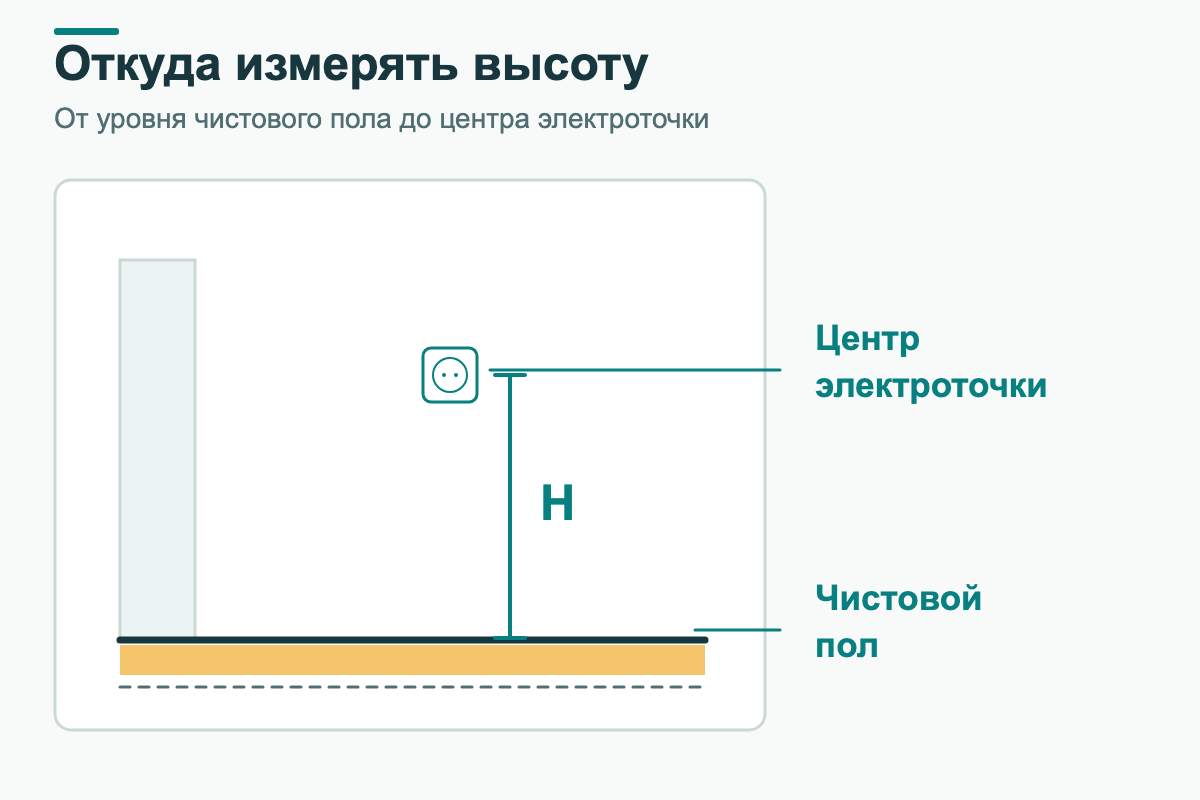

• Чистовая отделка — высоты считают от готового пола, а привязки проверяют по плитке, фартуку, панелям, плинтусу и размеру рамок.
• Последовательность ремонта — электрику согласуют до чистовой отделки. Планируя ремонт в новостройке, заранее сверьте электросхему с планом перегородок.
• Загородный дом — желающим сделать проект загородного дома самому нужно учесть не только комнаты, но и вводной щит, уличное освещение и инженерное оборудование.

Частые ошибки при планировании розеток и выключателей

Перед переносом точек на стены проверьте проект по нескольким типичным ошибкам. Каждую из них легче исправить на чертеже, чем после облицовки и установки кухни.

• Розетки считают по площади и забывают приборы. Исправление: совместите нормативный минимум с перечнем реально подключаемой техники и запасных мест.
• Блок оказывается за шкафом или за посудомойкой. Исправление: нарисуйте развёртку стены и проверьте доступ к вилке при установленной мебели.
• Высоты отсчитывают от чернового пола. Исправление: зафиксируйте уровень чистового покрытия и единый принцип измерения до центра механизма.
• Не учитывают газопровод, мойку и зоны ванной. Исправление: сначала нанесите инженерные ограничения, затем выбирайте разрешенные места подключения.
• Все мощные приборы включают в один блок. Исправление: поручите электрику расчет отдельных линий, кабелей и устройств защиты по паспортам техники.
• Выключатель оказывается за открытой дверью. Исправление: добавьте направление открывания и проверьте доступ со стороны дверной ручки.
• Не сохраняют исполнительную схему проводки. Исправление: после монтажа зафиксируйте маршруты кабелей и привязки скрытых коробок до закрытия отделкой.
