Расположение розеток на кухне: схема и высота установки

С чего начать планирование розеток на кухне

Начните не с выбора рамок и цвета механизмов, а с двух документов: размерного плана помещения и перечня оборудования. Без них невозможно определить ни число гнезд, ни безопасную длину кабелей, ни доступность вилок после монтажа. Сразу договоритесь, где будут чистовой пол, фартук, фальшпанели, цоколь, вентиляционный короб и линии водоснабжения. Все высотные отметки в окончательном документе отсчитывайте от готовой поверхности пола, а не от бетонной плиты.

Для предварительного макета подойдет программа для дизайна интерьера; один из вариантов — Дизайн Интерьера 3D. В приложении создают помещение по замерам, добавляют шкафы, технику, светильники и переходят к плану инженерных коммуникаций. Мебельная модель помогает увидеть, куда открывается дверца, а инженерный лист — увязать оборудование с питающими точками. Визуализация удобна для согласования, но не заменяет электротехнический расчет и рабочий проект подключения.

Составьте список электроприборов

Перечислите все приборы, включая те, которыми пользуются редко. Для каждого укажите модель, место установки, способ подключения, паспортную мощность и длину штатного кабеля. Не ограничивайтесь крупной бытовой техникой. На реальной кухне появляются мультиварка, измельчитель отходов, фильтр с электрическим питанием, зарядка телефона и робот-пылесос, которому требуется постоянно доступная станция.

• Постоянно включенные устройства: холодильник, морозильная камера, встроенная СВЧ, вытяжка, посудомоечная машина, духовой шкаф, подсветка с блоком питания.
• Приборы для ежедневной готовки: электрочайник, кофемашина, тостер, мультиварка, иногда настольная печь или аэрогриль.
• Техника с нерегулярным использованием: блендер, мясорубка, миксер, кухонный комбайн, вафельница, электрогриль.
• Необязательные потребители: телевизор, роутер, радио, зарядные устройства, ноутбук за обеденным столом, дополнительные светильники.

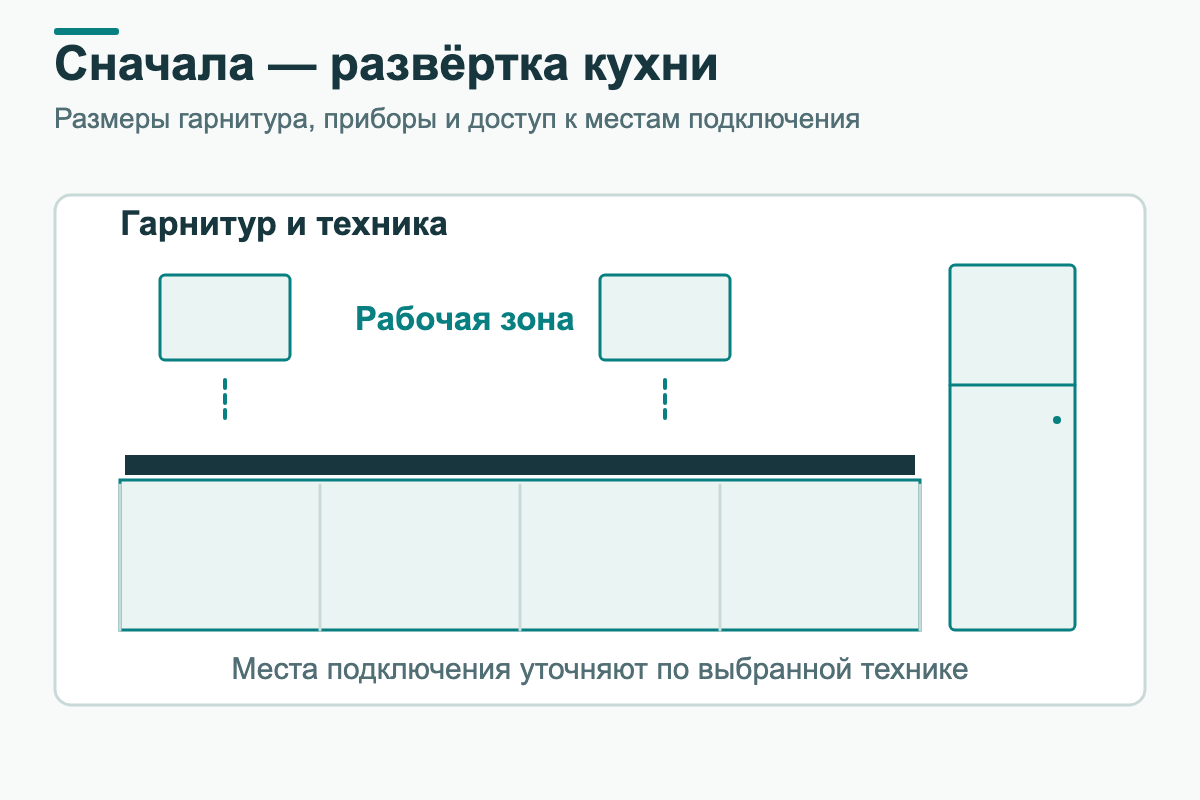

Определите расположение кухонного гарнитура и техники

Нарисуйте стены с точными длинами, дверными и оконными проемами, газовым стояком, вентиляцией и канализацией. Затем внесите рабочую поверхность, глубину нижних шкафов, высоту верхних, толщину фартука, расположение мойки и варочной зоны. В угловой или П-образной кухне важно не только место электроточки по горизонтали: близкая боковая стенка пенала либо корпус открытого ящика могут полностью перекрыть доступ к ней.

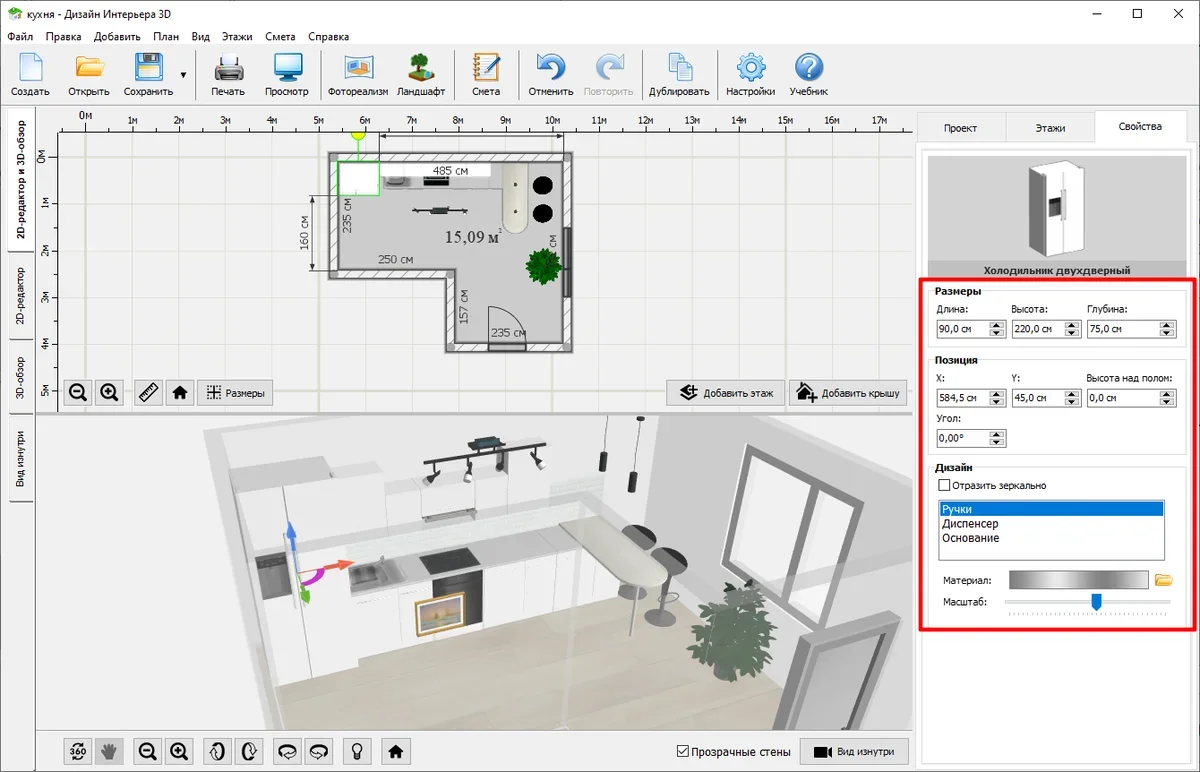

Для привязки мебели в программе выберите «Добавить мебель», откройте кухонную категорию и разместите гарнитур. Панель «Свойства» позволяет задать реальные размеры холодильника и других объектов. Сравните проект с монтажным чертежом поставщика кухни: ширина посудомойки на плане не показывает самостоятельно толщину фасадов, пространства для шлангов и особенностей крепления встроенной техники.

Согласовать гарнитур с электрическими точками поможет программа для проектирования кухни. На плане проверьте боковины, направляющие выдвижных ящиков, опоры и соединительные планки. Встраиваемым приборам часто требуется вся глубина ниши, поэтому розетка за корпусом ухудшает посадку и доступ для обслуживания.

Рассчитайте мощность приборов и нагрузку на электросеть

После размещения оборудования переходите к электрической части. Выпишите номинальную потребляемую мощность из инструкций и заводских табличек, а не из рекламного описания модели. Отдельно указывайте приборы с нагревом, компрессорами и электродвигателями. Посудомоечная машина использует электроэнергию для нагрева воды, поэтому ее паспортную мощность нельзя оценивать только по размерам корпуса.

Для грубой предварительной оценки тока в однофазной сети используют соотношение I = P / U, где P — мощность в ваттах, U — напряжение. Например, прибор мощностью 2300 Вт при 230 В создает расчетный ток около 10 А. Это арифметический пример для ориентировки; проектировщик учитывает характер нагрузки, пусковые токи, длительность работы, параметры защитных аппаратов и допустимую токовую нагрузку кабеля.

1. Составьте таблицу одновременных нагрузок и отметьте мощную стационарную технику.
2. Передайте электрику сведения о вводе, щите, существующих линиях, защите и выделенной мощности квартиры.
3. Зафиксируйте отдельные линии для оборудования, которому они требуются по проекту и инструкции изготовителя.
4. Согласуйте номиналы аппаратов защиты, сечения жил, способ прокладки и наличие защитного проводника.
5. Только после электротехнического согласования утверждайте места гнезд и кабельных выводов.

При создании схемы поможет программа для проектирования электрики в доме: она дает представление о разных средствах подготовки электрических планов. В Дизайн Интерьера 3D инженерные элементы размещаются во вкладке «Коммуникации». Специалист затем проверяет расчет электрических цепей по действующим документам, а не по трехмерной картинке.

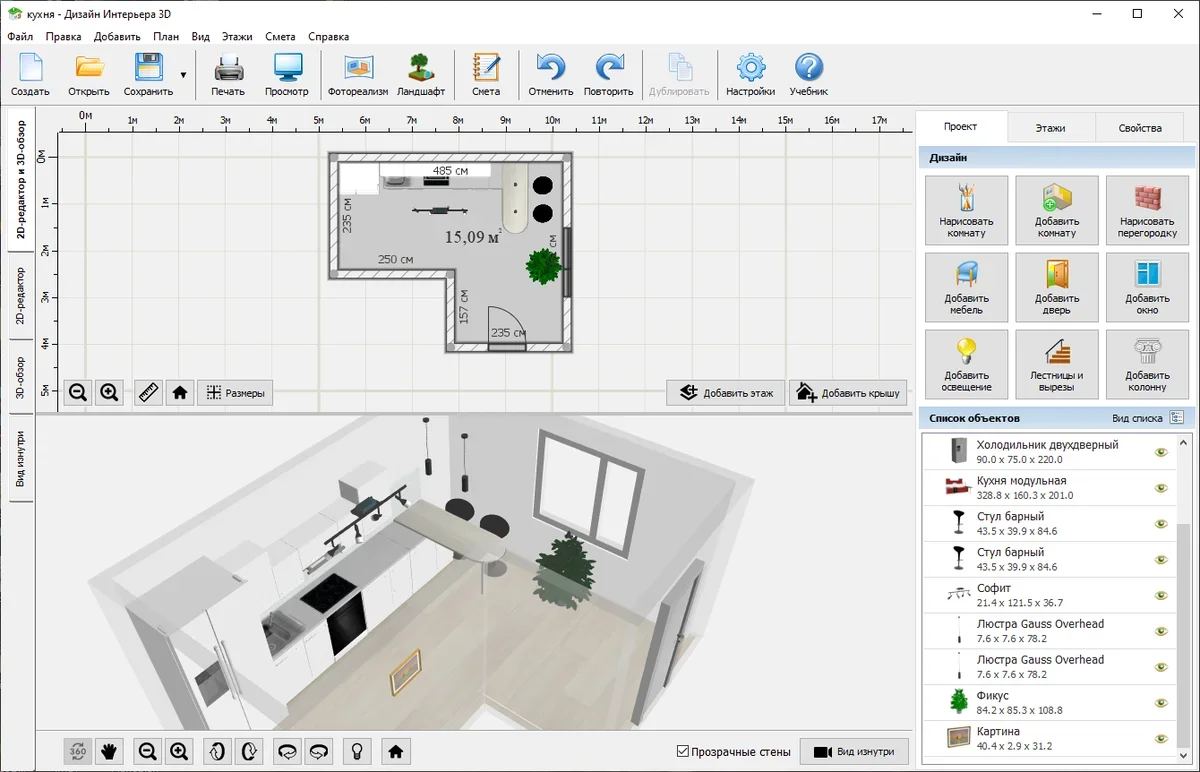

Практическая последовательность работы в Дизайн Интерьера 3D состоит из шести действий. Шаг 1. Нажмите «Создать проект» и начертите кухню инструментом «Нарисовать комнату» по обмерным размерам. Шаг 2. Добавьте окно, дверь и проемы. Шаг 3. Через «Добавить мебель» разместите рабочие шкафы и бытовую технику. Шаг 4. Переключитесь в «Коммуникации», выберите раздел «Розетки» и отметьте точки согласно принятой схеме. Шаг 5. Отразите выключатели, освещение и предусмотренные направления проводки. Шаг 6. Выведите план на печать или в PDF для проверки электриком и мебельщиком.

Сколько розеток нужно на кухне

Количество точек определяют по списку техники и привычкам семьи, а не по площади помещения. В пункте 15.28 СП 256.1325800.2016 для кухни квартиры предусмотрено не менее четырех розеток на ток 10 (16) А; установленная на кухне сдвоенная розетка на 16 А считается двумя. Это нормативный минимум, а не комфортное число гнезд для современной кухни. Отдельная электрическая плита и другие мощные потребители требуют проектных решений сверх простого подсчета бытовых розеток.

Чтобы понять, сколько нужно розеток на кухне, используйте правило: одна предусмотренная точка на каждый стационарный прибор с вилкой, необходимые гнезда над каждой рабочей зоной и небольшой резерв. Для схемы с электроплитой отдельно проверьте тип силового присоединения. Не прибавляйте к сумме одну «розетку для варочной панели» без уточнения модели: некоторым поверхностям требуется не бытовая штепсельная пара, а специальный силовой разъем или стационарное подключение.

Для примера возьмем гарнитур с одним холодильником, посудомойкой, духовым шкафом, вытяжкой, СВЧ и кофемашиной. Это уже шесть обычных мест при условии вилочного подключения каждого перечисленного прибора. Дополнительно предусмотрим два гнезда для чайника и тостера, три свободных на фартуке, одно для света под шкафами и два у стола. Получаем 14 мест, не включая присоединение варочной панели. Это иллюстрация подсчета, а не норматив или готовая электрическая схема.

Особый вопрос — сколько розеток нужно на кухне на фартуке. Посчитайте устройства, которые должны работать одновременно непосредственно над столешницей. Для двух отдельных рабочих участков зачастую удобны два блока по два-три гнезда, однако их электрическую нагрузку необходимо распределить по подходящим группам. Короткий фартук с мойкой и плитой оставляет меньше безопасного места; часть точек переносится на торец мебели или стену рядом с рабочей поверхностью.

Одновременное включение приборов важнее их абсолютного количества. Допустим, есть шесть гнезд над столешницей, но пять подключены к одной линии. Без проверки допустимой нагрузки это не означает, что на них разрешено одновременно включить чайник, гриль и два нагревателя. Электрик проектирует защиту и кабели для ожидаемых режимов использования; расстановка механизмов лишь завершает задачу.

На какой высоте располагать розетки на кухне

Высота розеток на кухне от пола не задается одним универсальным числом для каждого прибора. Ее выбирают с учетом уровня готового пола, столешницы, размеров встроенных ниш и удобства обслуживания. Часто используют три условных уровня: нижний для крупной техники, средний над рабочей плоскостью и верхний для вытяжки и освещения. Все значения ниже — ориентиры для предварительного плана; монтажные координаты обязательно уточняют по мебели, паспортам изделий и проекту электрики.

Под надписью «высота 1100 мм» следует понимать измерение до центра механизма от чистового пола, когда в чертеже не оговорено иное. Для многоместного блока отметьте положение первого и последнего гнезда, направление рамки и расстояние до кромки мебели. Так исключается ситуация, когда центр блока обозначен правильно, но край корпуса накладывается на бортик столешницы или навесной шкаф.

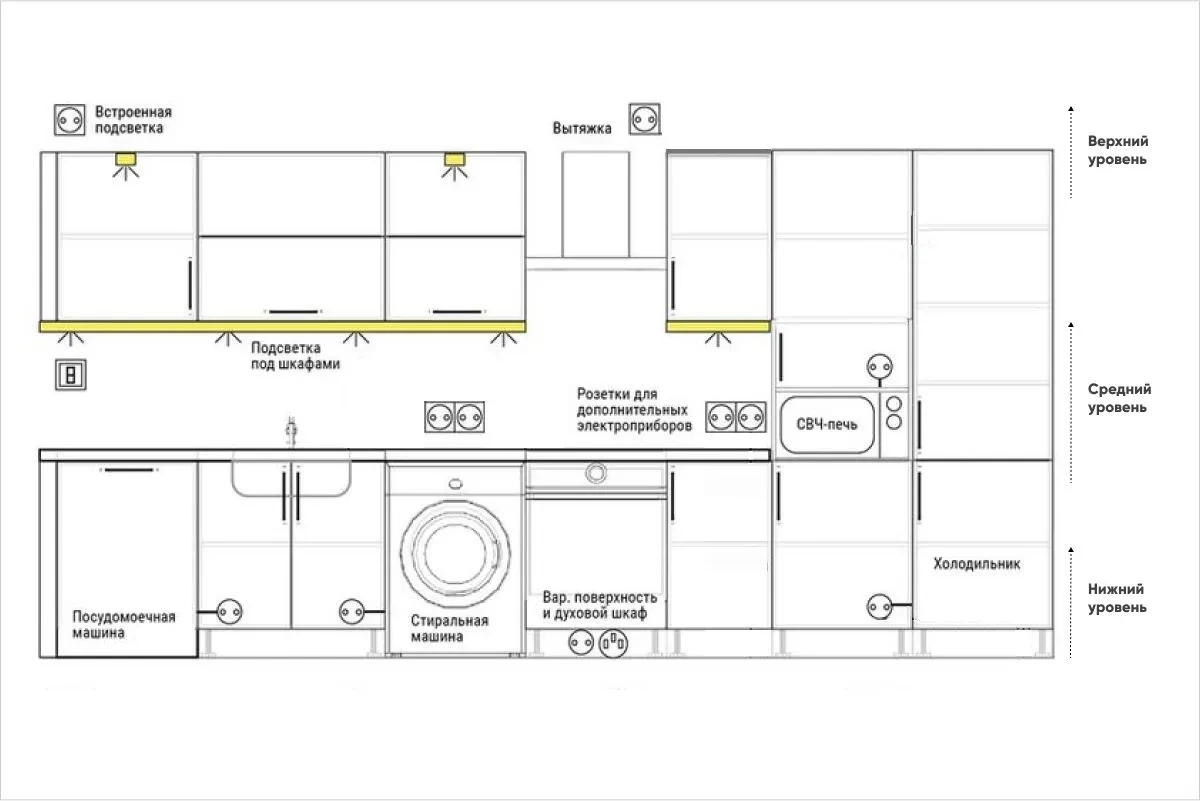

Нижний уровень розеток

Нижний ряд часто планируют в диапазоне примерно 20–40 см от чистового пола. Это не требование для всех устройств, а практический ориентир для розеток в соседних шкафах или открытых обслуживаемых секциях. Решающее условие — чтобы штепсельная вилка свободно вставлялась, провод не перегибался и гнездо не оказалось за сплошной задней стенкой техники. Если мебельщик выделяет в цоколе техническое пространство, его размеры и условия доступа согласуют заранее.

Самая распространенная ошибка — располагать механизм прямо за встроенной посудомойкой или духовым шкафом. Запас глубины в нишах часто минимален. Вилка и провод мешают корпусу встать по проекту, а отключить питание без выдвижения тяжелой машины невозможно. Предпочтительнее соседняя секция с организованным проходом шнура, причем ввод провода не должен соприкасаться с острыми металлическими кромками.

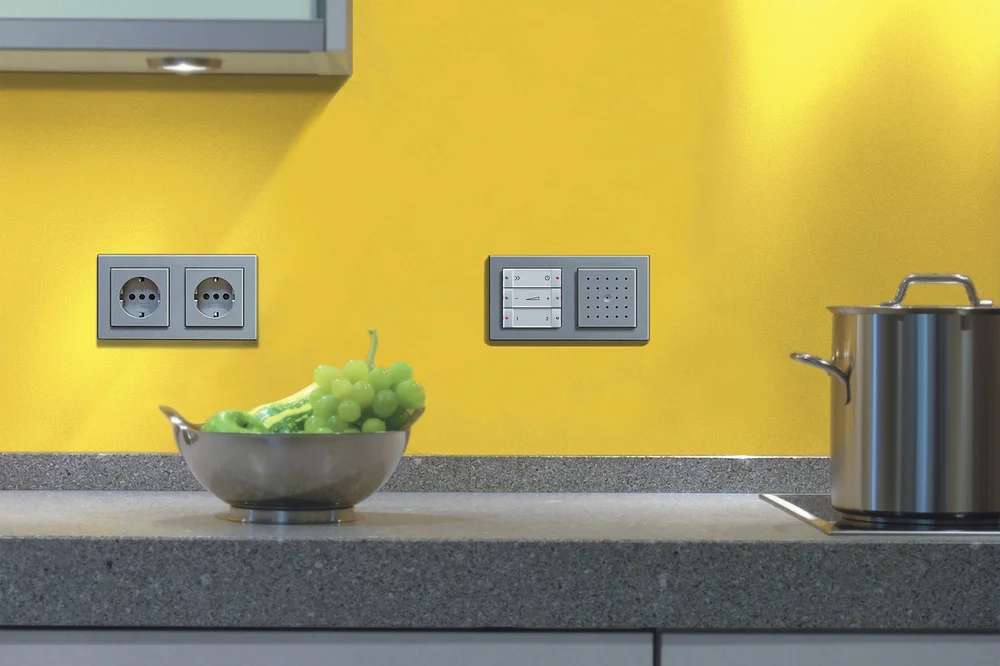

Средний уровень: розетки над столешницей

Высота розеток над столешницей кухни обычно составляет ориентировочно 10–20 см до центра механизма либо другую величину, выбранную под конкретный фартук. При столешнице 90 см это соответствует приблизительно 100–110 см от чистового пола. Встречаются решения выше, но расположение не должно перекрываться навесными шкафами, рейлингами и декоративными панелями. Следите, чтобы вилка чайника не упиралась в полку и не мешала размещать посуду.

Удобный принцип — установить отдельные блоки по краям рабочей поверхности. Оставьте в центре место для разделочной доски, продуктов и перемещения посуды. Прибор с коротким шнуром должен доставать до своего гнезда без натяжения и без пересечения мокрой части столешницы. Горизонтальная рамка обычно проще в использовании, но на узком простенке допустима вертикальная компоновка при правильном выборе корпуса и расстояний.

Верхний уровень розеток

Верхний уровень предназначен прежде всего для вытяжки, подсветки навесных шкафов и оборудования, закрепленного выше рабочей зоны. На типовой схеме такие точки оказываются приблизительно на 180–230 см от пола, но конкретная отметка зависит от высоты гарнитура, модели вытяжки, вентиляционного короба и потолка. Не выводите розетку туда, где ее перекроет воздуховод либо где доступ требует демонтажа тяжелой части мебели.

Для освещения под шкафами часто хватает защищенного блока питания, установленного в обслуживаемой зоне. Электрику необходимо предусмотреть доступ к драйверу: блок питания светодиодной ленты требует охлаждения и не должен быть безвозвратно закрыт отделкой. Отдельный выключатель можно вывести на фартук, в стену у входа или в мебельную систему управления. Где именно он окажется, определяют последовательностью действий при готовке.

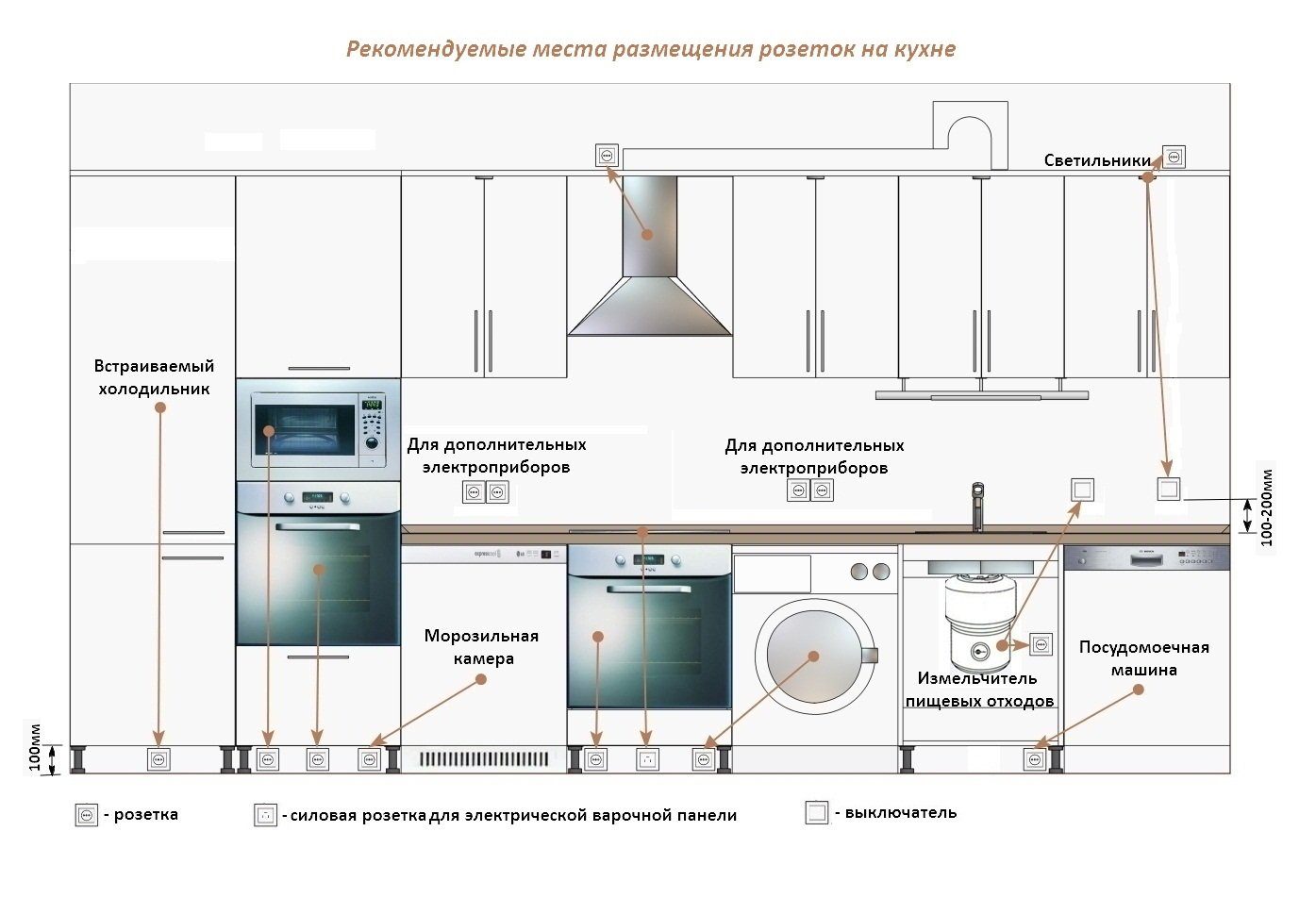

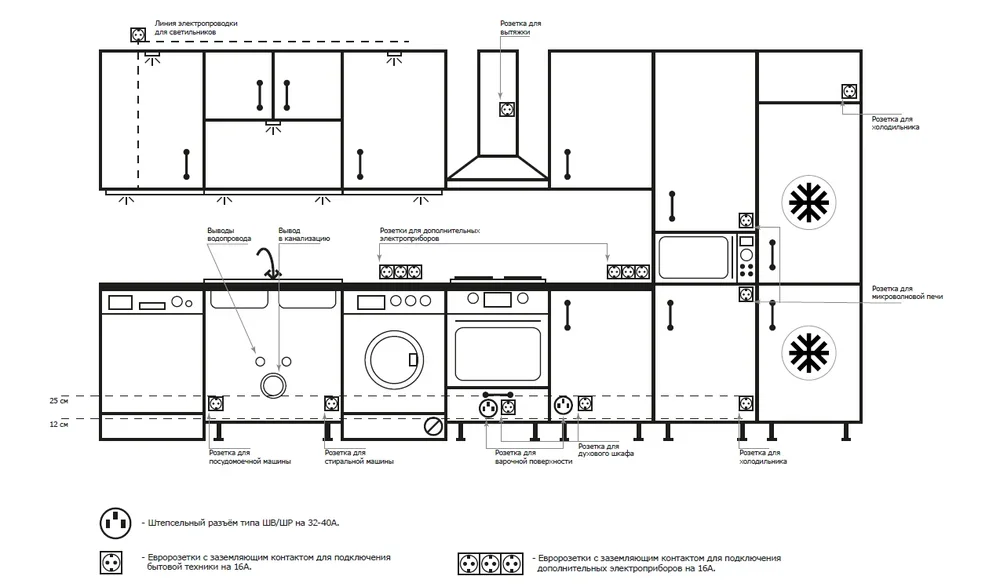

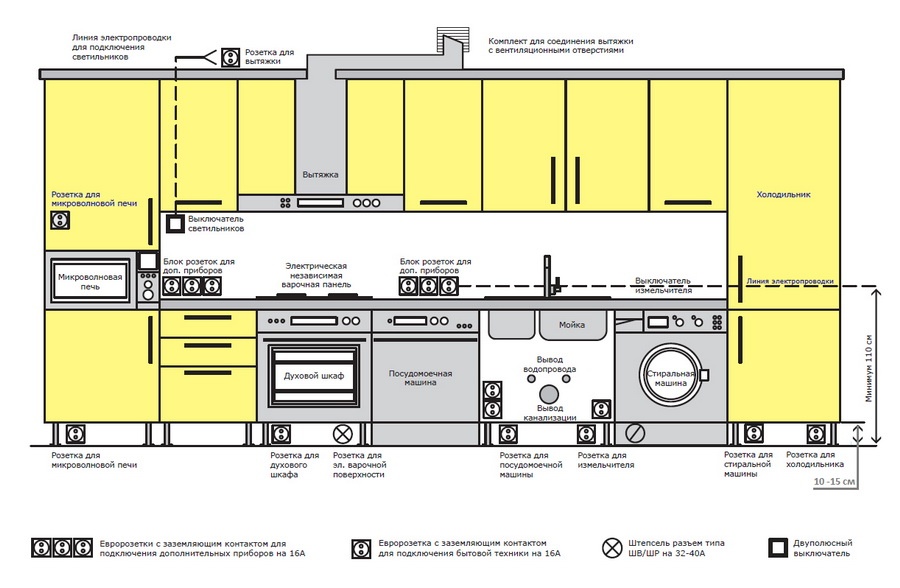

Схема расположения розеток на кухне по зонам

Удобная схема делит помещение по способам использования, а не по количеству стен. Отдельно рассматривают приготовление пищи, крупную технику, мойку, остров и обеденный стол. Сначала на плане отмечают запретные или неудобные участки, затем распределяют оставшиеся точки. Такая последовательность лучше, чем попытка поставить блоки через равные промежутки и позже обнаружить, что одно гнездо попало за холодильник, а другое — напротив смесителя.

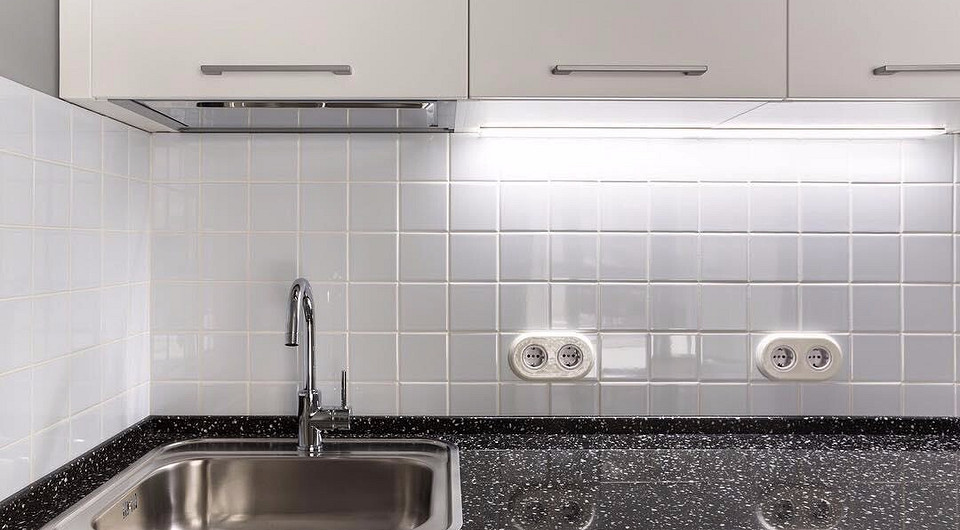

Рабочая зона и кухонный фартук

Главные розетки фартука обслуживают компактную технику: чайник, блендер, тостер, миксер, кофеварку или кухонный комбайн. Разделите рабочую поверхность на участки приготовления и сервировки. Для каждого оцените ширину свободного места, направление движения посуды и расположение приборов. Не ставьте все гнезда одним блоком у края кухни, если семья одновременно использует технику на двух разных концах столешницы.

Точки возле плиты смещайте за пределы зоны повышенного нагрева и загрязнения. Для оборудования с горячим паром продумайте направление его выхода при открытии крышки. Розетка, которая формально расположена сбоку от чайника, остается неудачной, когда пар постоянно попадает на контакты, рамку и вилку. Ориентируйтесь на реальную рабочую геометрию и рекомендации изготовителя устройства.

Зона встроенной и крупной бытовой техники

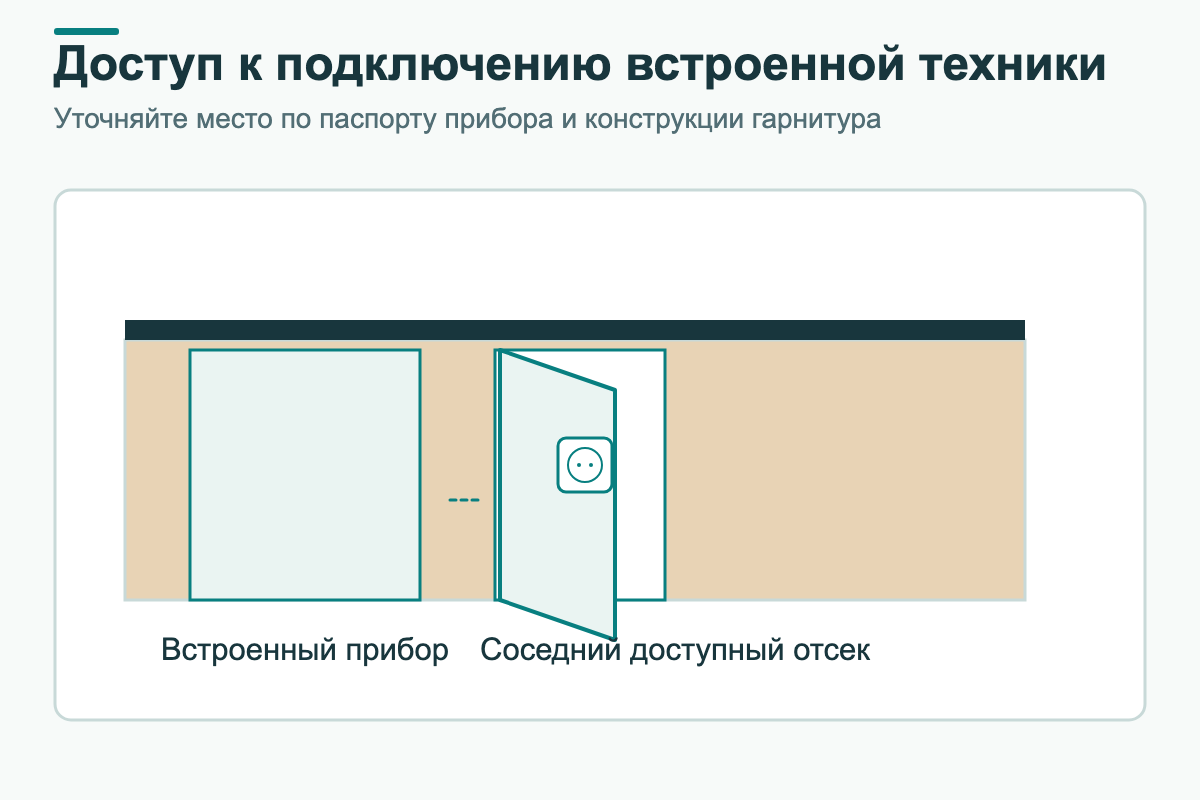

Размещение розеток на кухне под встраиваемую технику согласуют с техническими чертежами кухни. В соседнем модуле можно выделить отсек, в котором доступна вилка, но ящик не задевает провод. В угловом гарнитуре предусматривайте достаточный радиус для кабелей и шлангов. Если питание выводят через отверстие в боковине мебели, кромку защищают от перетирания провода, а отверстие выполняют по согласованному месту.

Приборам, которые нагреваются, требуется соблюдение предусмотренных производителем вентиляционных зазоров. Электрическая точка не должна перекрывать отверстия охлаждения духовки или находиться в области температуры выше допустимой для изделия. Не ориентируйтесь на невидимость проводов как главный критерий: провод может быть скрыт за фасадом и оставаться недопустимо зажатым.

Зона мойки

Мойка — особый участок из-за брызг, протечек, фильтров, шлангов и водопроводной арматуры. Пункт 15.30 СП 256.1325800.2016 прямо не допускает розетки под и над мойками. Это важнее любого примера из каталога кухонь, где механизм нарисован в тумбе непосредственно под чашей. Электроприборы, расположенные рядом с сантехникой, подключают через согласованные доступные точки вне запрещенного положения.

Розетку для посудомоечной машины удобно размещать в сухом соседнем шкафу, а не в объеме под чашей мойки. Если там находятся контейнеры для сортировки мусора, следите, чтобы они не зацепили кабель и не затруднили отключение. Зоны попадания брызг при мытье посуды, распылении воды и уборке тоже исключают из подходящих мест даже тогда, когда механизм имеет защитную крышку.

Сетевое питание измельчителя отходов и других устройств рядом с мойкой требует отдельного проектного решения. Не переносите туда стандартную розетку автоматически: оцените монтажные условия, способ управления, длину штатного кабеля, конструкцию оборудования и ограничения нормы для расположения относительно мойки. Удобство кнопки включения не должно создавать необходимость прикасаться к электрическому механизму мокрыми руками.

Кухонный остров и барная стойка

На острове розетки особенно нужны тем, кто перемещает туда блендер, ноутбук, мини-гриль или зарядную станцию. Сначала определите, будет ли остров просто столом или полноценным местом готовки с мойкой и варочной поверхностью. В первом случае обычно достаточно нескольких гнезд на доступном торце, во втором требуется полноценная координация с инженерными коммуникациями.

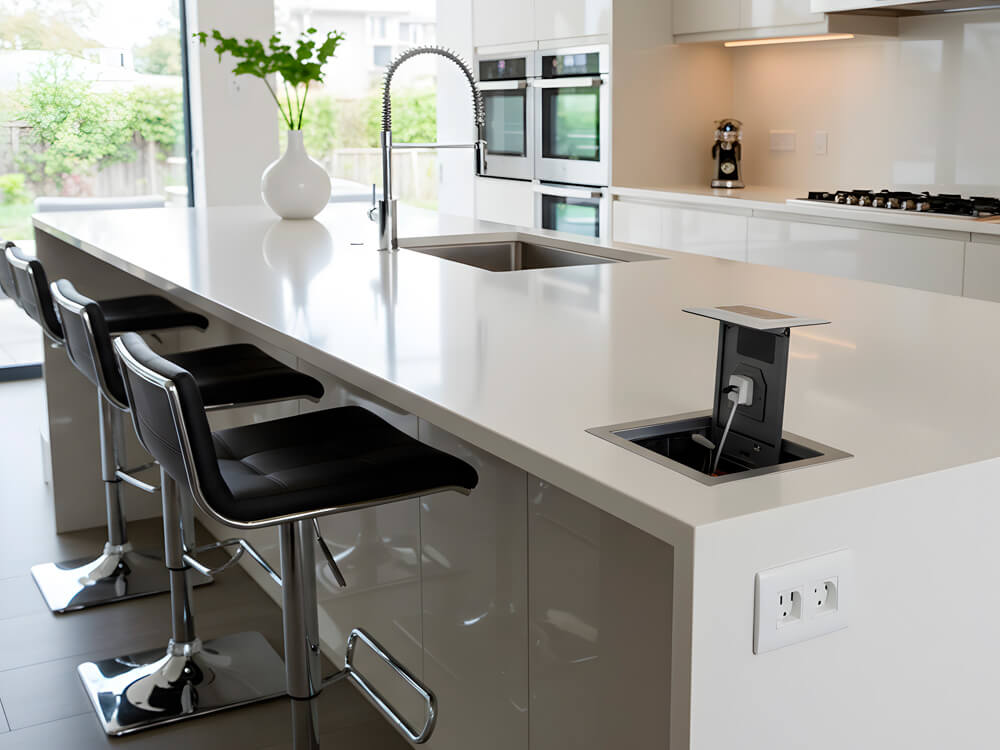

Выдвижной блок в столешнице выглядит аккуратно, но нуждается в подходящей монтажной глубине и защите от загрязнения по характеристикам изготовителя. Не устанавливайте такой модуль рядом с мойкой в месте, где на него регулярно льются вода и моющие средства. Закрытая крышка не означает, что изделие рассчитано на любые условия эксплуатации. Под корпусом должен оставаться предусмотренный производителем объем для кабеля и механизма.

Подачу электропитания к острову проектируют до устройства пола. Кабельные трассы, проходы через конструкцию и защита от механических повреждений относятся к работам электрика и строителей. Не прокладывайте свободный сетевой провод от ближайшей стены по полу: он создает риск споткнуться и не соответствует уровню надежности стационарной кухонной установки.

Обеденная зона

Обеденный стол часто используют не только для еды: здесь заряжают телефоны, работают на ноутбуке и включают настольную лампу. Один-два доступных разъема на свободной стене покрывают многие такие сценарии. Их высоту выбирают по мебели: у стенки с банкеткой можно расположить механизмы над спинкой или сбоку, а возле свободно стоящего стола — ниже, не задевая ногами и стульями.

Для маленькой кухни объединенной с гостиной полезно заранее сделать дизайн-проект квартиры самостоятельно: обеденная группа, мебель и свет определяют, куда выводить питание. Когда обеденный стол одновременно служит рабочим местом, рядом с силовой розеткой можно предусмотреть отдельный слаботочный вывод или USB-модуль, не заменяя им основное электропитание.

Планируя обустройство маленькой кухни в хрущевке, изучите также Дизайн интерьера маленькой кухни. Каждый свободный простенок здесь уже занят функцией: холодильником, дверью, рабочей поверхностью или столом. Дополнительные гнезда распределяйте по доступным участкам, чтобы их не пришлось прятать за мебелью.

Расположение розеток для бытовой техники

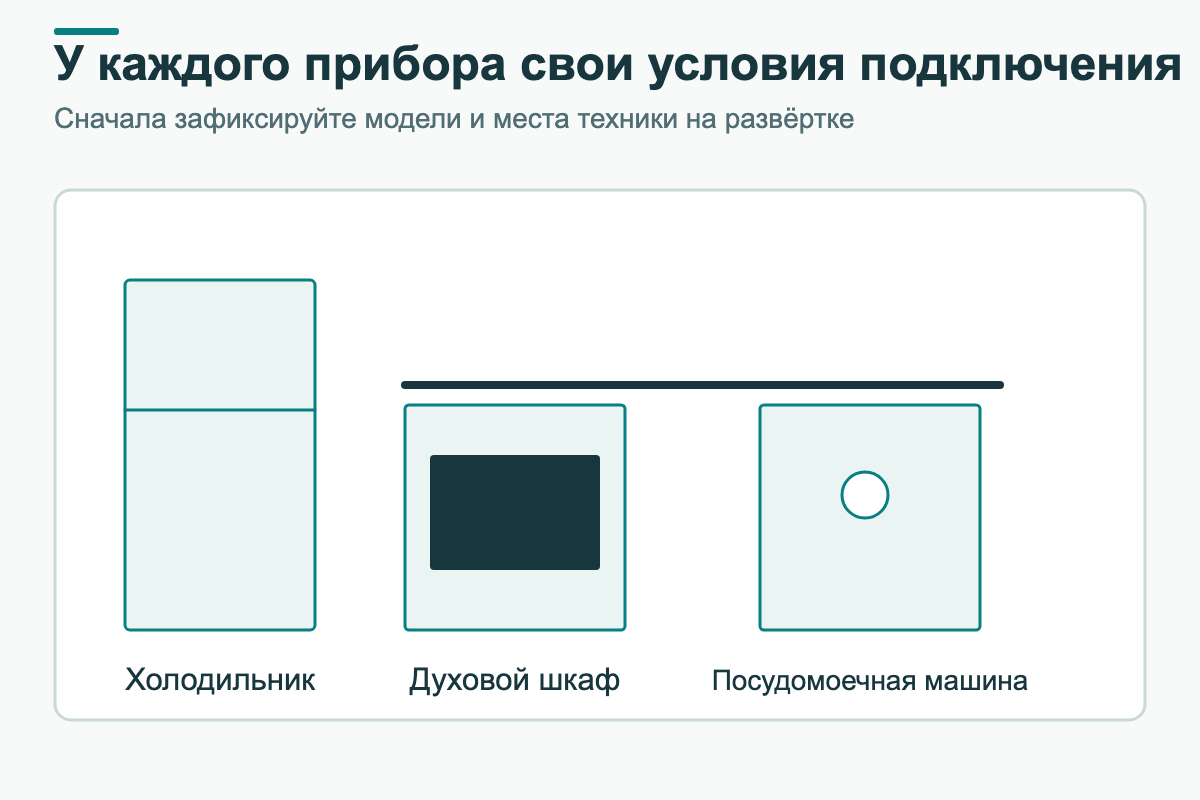

После распределения зон проработайте каждый стационарный прибор отдельно. В его паспорте указаны мощность, способ присоединения, допустимые зазоры и рекомендации по электропитанию. Разные модели одной категории отличаются: встраиваемая СВЧ может находиться в пенале, отдельно стоящая — на столешнице; газовой панели нужно электропитание для поджига, а электрической — силовая линия. Переносите на схему только координаты, которые подходят выбранным изделиям.

Розетка для холодильника

Высота розетки для холодильника от пола часто выбирается в нижнем уровне, однако гораздо важнее место сбоку от корпуса и свободный доступ к вилке. Встроенному холодильнику требуется выдержать глубину ниши и вентиляционные зазоры. Вывод питания в соседнем шкафу удобен, когда штатный кабель достает без натяжения, а мебель позволяет отключить прибор для обслуживания.

Розетка за сплошной задней стенкой холодильника мешает быстрому отключению. Не размещайте гнездо так, чтобы при перемещении корпуса шнур прижимался к горячим или острым элементам. Для отдельной морозильной камеры предусмотрите отдельное место подключения. Поскольку холодильник работает постоянно, подключение через временный удлинитель нежелательно; состояние линии и защиты проверяет специалист.

Розетки для варочной панели и духового шкафа

Электрическая варочная поверхность и духовой шкаф — два самостоятельных потребителя. Способ их подключения определяется изготовителем и электрическим проектом: допускаемая клеммная схема, силовая розетка, тип сети, сечение кабеля и защитный аппарат зависят от конкретного оборудования. Обычная бытовая розетка на 16 А не является универсальным решением для любой варочной панели. Подключение мощной техники поручают квалифицированному электрику.

Под духовой шкаф точку часто выводят в соседний доступный модуль, вне зоны сильного нагрева. Для поверхности соединение также располагают с учетом выреза, нижнего пространства и охлаждения техники. Высоту подключения варочной панели выбирают только после определения подходящего силового присоединения по паспорту и электротехническому проекту.

Для газовой панели с электроподжигом мощность существенно ниже, но требования к расположению рядом с газопроводом сохраняются. В частности, ПУЭ 7.1.50 устанавливает минимальное расстояние от электророзеток до газопроводов 0,5 м. Не смешивайте это требование с расстоянием от корпуса электроплиты: пункт 15.30 СП 256 рассматривает последнее отдельно. Газовые подключения и электрический монтаж согласуют с профильными специалистами.

Розетка для посудомоечной машины

Посудомоечная машина обычно встает вплотную в нишу, а вокруг нее проходят водяной шланг и слив. Розетка за корпусом усложняет установку и обслуживание. Предусмотрите подключение в сухой доступной соседней секции вне пространства непосредственно под мойкой. Проверьте направление вывода кабеля у выбранной модели, расположение боковых стенок, допустимый радиус изгиба и свободный ход фасада.

Розетка для стиральной машины на кухне

Стиральной машине требуется отдельное предусмотренное место подключения с защитным контактом. Ее обычно располагают под столешницей рядом с техническими коммуникациями, но гнездо нельзя закрывать несъемным корпусом. Шнур не должен проходить через место контакта с выдвижными ящиками и соседней бытовой техникой. Возможность отключить прибор без отодвигания тяжелой машины нужно предусмотреть уже на проекте мебели.

При выборе высоты учитывают брызги и последствия возможной протечки. Механизм на уровне пола в зоне вероятного скопления воды — плохое решение. Подключение стиральной машины через многоместный переходник исключайте из постоянной схемы. Проект защитного аппарата и питающей линии поручайте электрику с учетом фактической мощности и условий кухни.

Розетка для микроволновой печи

Отдельно стоящая микроволновая печь обычно питается от доступной розетки на фартуке, если она находится на столешнице. Встроенная СВЧ чаще занимает полку высокого пенала. Ее шнур и вентиляционные отверстия не должны быть зажаты задней стенкой. Розетку можно разместить в соседнем доступном отсеке, куда проходит предусмотренный кабель, без нарушения монтажных зазоров.

Розетка для кофемашины

Для стационарно стоящей кофемашины выберите постоянное место на рабочей поверхности. Гнездо располагают сбоку от корпуса, чтобы вода из резервуара и пар не попадали на вилку. Не ставьте розетку непосредственно позади емкости, которую регулярно снимают и наполняют. Оставьте расстояние для открывания крышки, обслуживания капучинатора и чистки машины.

Розетка для вытяжки

Высота розетки под вытяжку на кухне зависит от типа корпуса: плоской, телескопической, наклонной или купольной модели. Сначала определяют отметку установки вытяжки по паспорту и высоту навесных шкафов, потом находят место для гнезда, где оно не конфликтует с вентиляционным каналом. Универсальная цифра для всех вытяжек недостоверна: одинаково высокие кухни могут иметь совершенно разную конструкцию верхнего яруса.

Розетки для мелкой бытовой техники

Для тостера, блендера, миксера и электрогриля подходят доступные блоки над столешницей. Учитывайте, какие приборы включаются одновременно и какие регулярно убираются в шкаф. Короткий штатный шнур — аргумент в пользу розетки ближе к месту работы, но не повод устанавливать ее над нагреваемой поверхностью или рядом с потоком воды.

Полезно иметь одно свободное гнездо у каждой отдельной рабочей зоны. Привычка подключать три прибора к тройнику приводит к перегрузке контактов, мешает уборке и создает путаницу проводов. Для настольной техники с высокой мощностью электрик проверяет, выдержит ли запроектированная группа ее совместную работу с чайником и кофемашиной.

Розетки и выключатели для подсветки кухни

Светодиодную ленту под шкафами обычно питает драйвер с параметрами, соответствующими ленте. Для него заранее определяют сухое доступное место, возможность вентиляции и способ отключения. Не скрывайте блок питания за плиткой или герметичным коробом без предусмотренного обслуживания. Провод низковольтной части и сетевой кабель прокладывают по проекту с учетом электрических требований.

Клавишу или сенсорный выключатель подбирают по сценарию: удобно включать рабочий свет у входа на кухню или непосредственно у зоны приготовления. Отдельное управление оставляют для острова, верхнего света и подсветки фартука. На общем плане подпишите, чем управляет каждая клавиша. В Дизайн Интерьера 3D выключатели и светильники размещают в разделе коммуникаций, после чего их расположение согласуют с исполнителем.

Где нельзя располагать розетки на кухне

Главное прямое ограничение касается мойки. Пункт 15.30 действующего СП 256.1325800.2016 запрещает размещать розетки под и над мойками. Пункт 7.1.50 ПУЭ требует выдерживать не менее 0,5 м от электророзеток и выключателей до газопроводов. Не заменяйте эти конкретные положения расплывчатым правилом о «безопасных 20 сантиметрах» от любого объекта: у различных источников опасности разные требования.

Кроме нормативных запретов, проект исключает точки, где их опасно или неудобно эксплуатировать: сразу за горячей духовкой без монтажного зазора, в направлении пара от чайника, под местом возможной протечки, в зоне повреждения выдвижными направляющими. Не монтируйте электророзетку за глухой мебельной панелью, если для отключения требуется разобрать гарнитур. Видимость розетки вторична по отношению к доступу и состоянию проводов.

• Под чашей мойки и непосредственно над ней: размещение розеток не допускается пунктом 15.30 СП 256.
• Ближе 0,5 м к газопроводу: требование ПУЭ 7.1.50 распространяется на розетки и выключатели.
• Непосредственно в зоне попадания воды или постоянного пара: даже наличие крышки не отменяет выбора безопасного места.
• Позади встроенного прибора, который упирается в вилку, закрывает ее и делает отключение невозможным без демонтажа.
• В месте, где механизм перекрывают выдвижной ящик, опора гарнитура, крепежная планка или воздуховод.

Требования к безопасности розеток на кухне

Кухня сочетает влажность, нагревательные приборы и значительные электрические нагрузки. Поэтому здесь важны не только красивые механизмы с защитой от брызг, но и полноценная система электропитания: защитный проводник, подходящие кабели, автоматы, устройства защитного отключения и согласованное распределение потребителей. Установка розеток на кухне должна выполняться по электропроекту квалифицированным специалистом, а не по одной картинке из интернета.

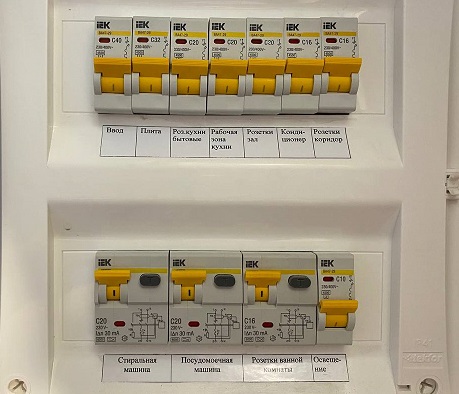

УЗО или дифференциальный автомат реагирует на ток утечки, а автоматическая защита от сверхтока защищает линию от перегрузки и короткого замыкания. Одно устройство не подменяет все функции другого. Для отдельных групп применяют защиту по проекту, в том числе устройства дифференциального тока с подходящим номиналом срабатывания. УЗО на 30 мА — распространенная дополнительная мера защиты от поражения током, но оно не делает допустимым прикосновение к токоведущим частям и не заменяет исправное заземление.

Электрик проверяет доступную мощность ввода, состояние существующей проводки, наличие PE-проводника, систему заземления, параметры кабелей и защитных аппаратов. Старую двухпроводную линию нельзя считать безопасной только потому, что куплена современная розетка с заземляющими контактами: защитный контакт необходимо правильно подключить. Не выполняйте самодельную перемычку между нулем и защитным контактом в розетке.

При проектировании групп важен характер нагрузки. Электроплита в квартире с соответствующим оборудованием предусматривает отдельную питающую линию по СП 256, а электроснабжение варочной панели и духовки проверяют по их паспортам. Совмещение чайника, стиральной машины и посудомойки на неподходящей линии создает риск перегрузки. Номинал автомата нельзя просто увеличить, чтобы он перестал отключаться: такая замена при несоответствующем кабеле опасна.

Разъемы с маркировкой IP44 защищены от водяных брызг в пределах установленного испытания по ГОСТ 14254-2015. Это не означает водонепроницаемость при затоплении, не допускает размещение под мойкой и не дает права промывать механизм струей. Класс защиты выбирают по реальным условиям эксплуатации. Доступ к аварийному отключению, сухое расположение и грамотное питание важнее одной надписи на крышке.

Перед передачей кухни в эксплуатацию проверяют правильность подключения, работоспособность защитных устройств и соответствие фактических мест розеток согласованной схеме. При подозрении на перегрев, искрение, треск, запах изоляции или повторное отключение защиты прекращают использование прибора и вызывают электрика. Самостоятельное вскрытие механизма без квалификации и проверки отсутствия напряжения недопустимо.

Какие розетки выбрать для кухни

Для большинства бытовых приборов выбирают качественные розетки с защитным контактом, подходящими номинальными параметрами и монтажом, соответствующим проводке. Для обычной питающей линии важны характеристики всей цепи, а не только число 16 А на лицевой панели. Встраиваемые модели аккуратно смотрятся в фартуке, накладные используют в подходящих условиях открытой проводки, а угловые и выдвижные модули решают особые задачи мебели. Выбор конструкции не отменяет требований безопасности.

В зоне, где возможны брызги, обращайте внимание на степень защиты корпуса, монтажные уплотнения и крышку. Маркировка IP44 означает ограниченную защиту от твердых предметов и разбрызгиваемой воды, но не позволяет располагать изделие под мойкой. В сухой части фартука розетка со стандартным исполнением также должна быть установлена с учетом фактических условий и требований электрика. Декоративная влагостойкая рамка не превращает обычный механизм в защищенный.

• Встроенные механизмы — для скрытой проводки и аккуратной облицовки фартука; их глубину и монтажную коробку согласуют до плиточных работ.
• Накладные механизмы — для проекта с открытой проводкой там, где корпус не мешает перемещению и уборке.
• Модели со шторками — для защиты гнезд от случайного доступа детей; это дополнительная мера, а не замена надзора.
• Розетки с крышкой и подходящим IP — для участков, где проектом предусмотрена повышенная защита от брызг.
• USB-C и комбинированные модули — для зарядки телефонов и планшетов в сухой обеденной зоне.
• Выдвижные и поворотные блоки — для островов и некоторых столешниц при разрешении изготовителя и соблюдении монтажных условий.

Частые ошибки при расположении розеток на кухне

Недостатки электрического плана обычно видны не в день монтажа, а после расстановки мебели. Ошибки объединяет одна причина: розетки проектируют отдельно от реального гарнитура и списка техники. Проверьте финальный чертеж по следующим ситуациям и исправьте его до штробления, облицовки стен и заказа фасадов.

• Слишком мало гнезд. Владелец насчитал только холодильник и плиту, забыв о кофемашине, блендере, вытяжке, СВЧ и зарядках. Решение: составить полный перечень техники и добавить резерв по рабочим зонам.
• Схема без мебели. Розетка оказалась за направляющей ящика, задней стенкой духовки или рядом с навесным крепежом. Решение: наложить электрические точки на план шкафов и проверить развертки.
• Ошибочная высота. Точка установлена относительно черновой стяжки, а после укладки пола и монтажа столешницы рамка уперлась в пристенный бортик. Решение: привязывать размеры к чистовому полу и готовой мебели.
• Мощные приборы на общей линии без расчета. Несколько нагревательных устройств одновременно создают перегрузку. Решение: передать электрику паспортные характеристики и согласовать группировку, кабели и аппараты защиты.
• Удлинители вместо стационарных точек. Провода пересекают проходы и мокрые участки, а тройники скрывают под шкафом. Решение: распределить достаточное число штатных подключений до отделки.
• Нарушение требований у мойки и газовой трубы. Механизм размещен прямо под чашей либо слишком близко к газопроводу. Решение: соблюдать пункт 15.30 СП 256 и 7.1.50 ПУЭ, проверяя координаты на чертеже.
• Отсутствие доступа. Вилка вытяжки закрыта воздуховодом, а отключение посудомойки возможно только после ее демонтажа. Решение: указать в техническом плане, как к разъему добираются после установки мебели.

Частые вопросы о расположении розеток на кухне

После утверждения плана остаются вопросы о том, что делать при смене мебели, сколько стоит заложить дополнительных механизмов и как передать понятный документ строителям. Ниже — практические решения для ситуаций, которые возникают чаще всего при ремонте квартиры и частного дома.

Как оформить план розеток для электрика?

План розеток на кухне выполняют поверх размерной схемы помещения и отдельных разверток стен. Для каждой точки указывают назначение, число гнезд, координату от постоянного угла, высоту до центра относительно чистового пола и группу питания. Отдельными символами отмечают кабельные выводы, выключатели и подсветку. Согласованные технические документы подписывают до выполнения скрытых работ.

Что делать, если меняется кухонный гарнитур?

Нужно повторно совместить новые шкафы с электрическими точками. Измененная глубина пенала, боковая стенка, другое расположение духового шкафа или посудомойки меняют доступ к вилкам. В новом проекте сначала определяют мебельные объемы и сервисные зоны, затем — допустимость сохранения существующих розеток. Перенос механизма выполняет электрик после проверки старой проводки и условий установки.

Как проверить удобство без готовой мебели?

Распечатайте развертку в масштабе и наклейте на стены бумажные шаблоны розеточных блоков. Отметьте высоту будущей столешницы, край навесных шкафов, поверхность раковины и место варочной панели. Сымитируйте положение крупного адаптера и шнура чайника. Уточните у мебельщика, где пройдут опоры, задние стенки и ящики, прежде чем фиксировать монтажный лист.

Нужен ли запас для будущей техники?

Запасные гнезда оправданы в реальных местах работы: у столешницы, обеденного стола, рядом с предполагаемой кофейной станцией. Скрывать множество розеток в неудобном шкафу бессмысленно. Отдельно учитывают перспективное увеличение мощности потребителей: запас обычных гнезд не означает, что существующая линия выдержит новую варочную поверхность или электрогриль без перерасчета.

FAQ

Короткие ответы помогут быстро проверить наиболее спорные места установки. Для окончательного монтажа используйте согласованный проект, нормы, документацию мебели и инструкции производителей оборудования.
