Розетки для телевизора на стене: высота от пола, расположение, сколько нужно и как сделать правильно

Как определить высоту розеток под телевизор

Сначала выбирают место просмотра и высоту самого экрана, только потом — отметку для электрической группы. Отсчёт ведут от чистового пола до центра подрозетника, а не до нижнего края декоративной рамки. Это особенно важно при заливке стяжки, укладке плитки или монтаже напольного покрытия: черновая отметка пола ещё изменится. На развёртке стены нужно одновременно показать телевизор, его контур, крепёж, розеточный блок и кабельный вывод.

Универсальная высота, если телевизор ещё не выбран

Пока нет конкретной модели, окончательную высоту точек за экраном назначать рано. Для предварительного проекта в гостиной часто рассматривают коридор примерно 110–140 см от чистового пола, но это ориентир компоновки, а не строительная норма. Экран большой диагонали, высокая ТВ-тумба или необычная посадка на диване легко изменяют этот диапазон. Гораздо надёжнее оставить место для корректировки блока после выбора телевизора и получить у монтажника размеры крепления.

Сделайте на стене бумажный прямоугольник, соответствующий предполагаемому телевизору, и проверьте его из обычного места просмотра. Высоту центра подберите по положению глаз, а не по высоте дверей, выключателей или декоративных молдингов. Затем наметьте площадку для соединений внутри контура экрана, в стороне от вертикальных направляющих кронштейна. Чем тоньше ожидаемая панель, тем важнее заранее предусмотреть глубину вилок и выступающие разъёмы.

Не закладывайте несколько розеток в точке, которая должна оказаться строго за центром телевизора. Центральную область нередко занимает монтажная пластина, а с обратной стороны панели размещены вентиляционные прорези. В отсутствие размеров оборудования лучше сохранить проектные размеры и уточнить разметку перед электромонтажом, чем превращать приблизительный ориентир в неизменяемый стандарт.

Точная высота, если известны размеры и положение телевизора

Понадобятся четыре измерения: высота корпуса ТВ, координата его центра над полом, габариты настенного кронштейна и расположение разъёмов на задней панели. Размеры корпуса берут из инструкции к конкретной модели; рекламная диагональ не учитывает рамку и не описывает конструкцию крепления. Телевизор на подвижном кронштейне проверяют также в крайних рабочих положениях, чтобы провода не натягивались при повороте.

На развёртке стены отложите горизонтальную линию центра изображения, верхнюю и нижнюю границы корпуса. Поверх них нанесите реальные отверстия под VESA, пластину крепежа, место силового разъёма и направление выхода кабелей. Рабочая область розеток должна находиться внутри контура телевизора, вне пятна кронштейна и вне мест изгиба проводов. Желательно, чтобы к вилке можно было получить доступ при безопасном снятии либо отводе панели.

Недостаточно передать мастеру только высоту розетки для телевизора на стене — 130 см от пола. Добавьте размер от бокового края экрана, высоту каждого центра и расстояние до крепёжных элементов. При совпадении розетки с пластиной устройство не получится правильно закрепить, а перенос на несколько сантиметров после отделки бывает сложнее первоначальной установки.

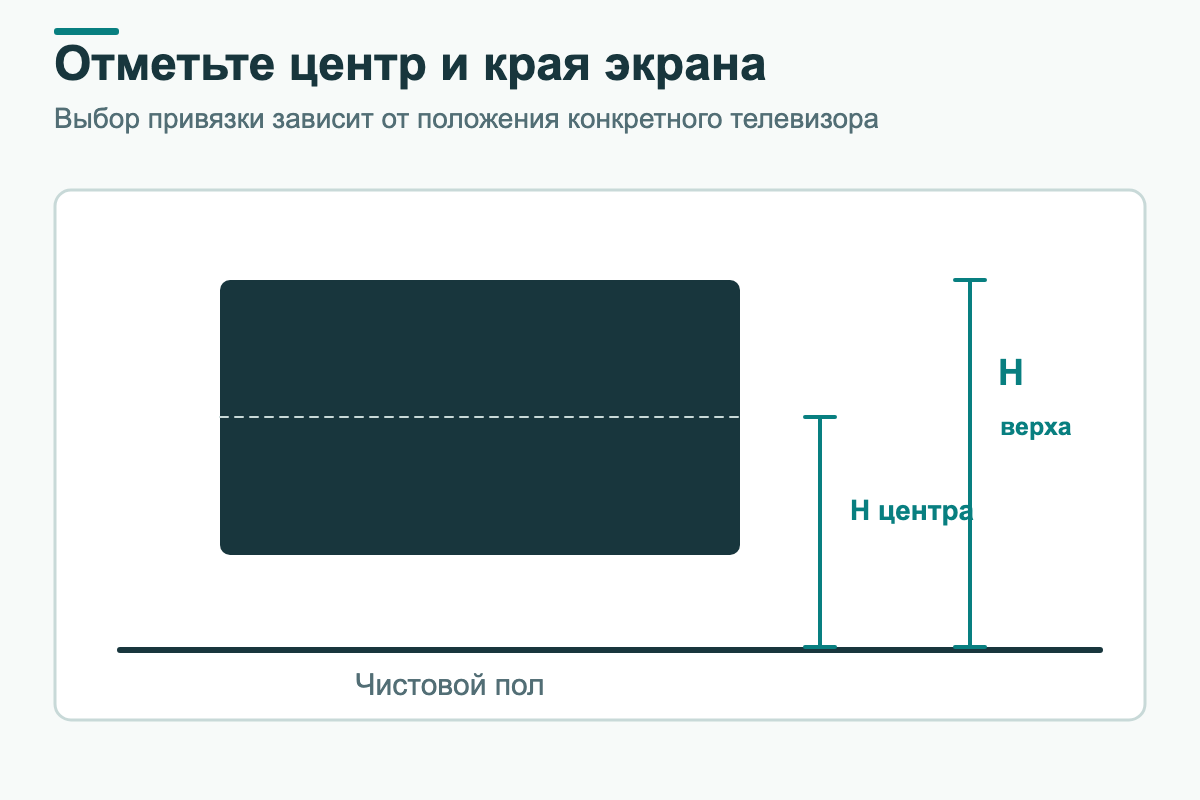

Формулы расчёта высоты розеток под телевизор

Для расчёта полезно разделять три величины: высоту центра экрана, высоту самого корпуса и выбранное смещение блока внутри его силуэта. Формулы дают координаты на стене, а не разрешение устанавливать изделия без учёта крепежа. Все расстояния задавайте в одной единице — сантиметрах; итоговую отметку переносите на чистовую поверхность с помощью уровня.

Расчёт относительно центра экрана

Обозначим C — высоту центра телевизора от пола, H — высоту корпуса, а S — вертикальное смещение центра розеточного блока относительно центра экрана. Тогда R = C + S, где R — нужная отметка блока. Положительное S означает, что блок расположен выше центра; отрицательное — ниже. Для полностью скрытого монтажа координата R должна оставаться внутри границ корпуса: между C − H/2 и C + H/2, с технологическим запасом от краёв.

Например, у телевизора корпус высотой 70 см, центр планируется на уровне 110 см, а свободная область для розеток есть на 20 см выше центральной линии. Получается R = 110 + 20 = 130 см. Верхняя граница корпуса составит 145 см, нижняя — 75 см. Блок на отметке 130 см скрыт контуром экрана, но его окончательное положение всё равно сверяют с монтажной пластиной, креплениями и выходом силового кабеля.

Расчёт относительно верхнего края телевизора

Другой способ удобен, когда известна высота верхней кромки корпуса. Пусть T — отметка верхнего края телевизора, а D — отступ вниз до центра розеточного блока. Тогда R = T − D. Отступ выбирают по свободной зоне на задней стенке и размерам рамки, а не по произвольной постоянной величине. Формулу особенно удобно применять при согласовании линии телевизора с полками, стеновыми панелями и потолочными нишами.

Пример: верхняя кромка находится в 150 см от пола, для розеток выбрана область с центром на 18 см ниже неё. Получаем R = 150 − 18 = 132 см. После расчёта от верхнего края откладывают не только 18 см, но и половину высоты рамки. Если корпус телевизора слишком низкий или отступ пересекается с пластиной кронштейна, блок смещают вбок или выбирают другую доступную зону.

Обе формулы должны привести к одному результату. При C = 110 см и H = 80 см верхний край T равен 150 см; блок на 132 см расположен на 22 см выше центра либо на 18 см ниже верхней кромки. Разница появляется только при ошибочном измерении высоты корпуса или смешении отсчётов. Удобная проверка: T = C + H/2, а нижняя граница B = C − H/2.

От чего зависит высота розеток для телевизора

Одинаковая розеточная группа по-разному работает с настенной панелью, телевизором на ножках и экраном внутри мебельной ниши. Главная причина — меняется свободное пространство для шнуров. При выборе отметки учитывают не только эстетику, но и доступ к вилкам, вентиляцию техники, конструкцию стены и возможность обслуживания. Ниже перечислены факторы, которые стоит проверить ещё до составления сметы на электромонтаж.

Высота расположения телевизора

Сначала определяют, где должен находиться центр изображения с учётом положения зрителя. В гостиной обычно смотрят сидя на диване, в спальне — полулёжа, на кухне — иногда стоя у рабочей поверхности. Поэтому высота розетки под телевизор на стене в зале не обязана совпадать с решением для спальни и тем более для кухонной зоны. Поднимать или опускать весь блок отдельно от экрана нельзя без повторной проверки его контура.

Способ установки телевизора

Панель на фиксированном настенном креплении располагается близко к стене. Здесь критична толщина подключённой вилки: обычный прямой штекер занимает пространство за корпусом. У наклонного или выдвижного крепления зазор больше, но при движении меняется траектория проводов. Для телевизора на подставке свободное место чаще находится ниже корпуса, рядом с тумбой или внутри открытого мебельного отсека.

Диагональ и размеры экрана

Чем выше корпус, тем больше вертикальная область, которую он скрывает. Но у крупной модели шире и кронштейн, поэтому свободная зона не растёт пропорционально диагонали. Техническая документация телевизора содержит точные ширину, высоту, глубину, схему настенного крепления и расположение подключений. Именно эти данные нужны для проектирования розеток. Подбирая большой экран, не забывайте проверить расстояние от дивана до ТВ и ширину мебели под ним.

Тип и расположение кронштейна

Настенный кронштейн определяет запретную зону для подрозетников. Составьте эскиз пластины, кронштейнов и мест сверления; нанесите границы до прокладки проводки. Рядом не должно быть силовых кабелей в точках будущего крепления. При монтаже в кирпич, бетон или гипсокартон используют подходящую для основания систему крепежа и учитывают допустимую нагрузку. Сами розетки не должны служить опорой для телевизора или закрывать его крепёжные болты.

Наличие ТВ-тумбы и другой мебели

Подвесная консоль, напольная тумба или высокий шкаф меняют всю схему. Мебель с задней стенкой закрывает розетку и затрудняет замену кабеля; открытая полка делает провода заметными. Перед выбором отметки сравните высоту и глубину мебели, расположение внутренних полок, отверстий для вывода проводов и направление открывания ящиков. Если тумба заказывается после электромонтажа, её чертёж всё равно должен быть готов заранее.

Для наглядной проверки подойдёт программа для дизайна интерьера: сначала соберите комнату с мебелью, а затем перейдите к электрической схеме. В частности, Дизайн Интерьера 3D позволяет расставлять мебель и технику, менять размеры объектов, работать с розетками и просматривать результат в 3D. Важно сохранить реальные размеры выбранного телевизора, тумбы и свободных проходов, а не довольствоваться красивой общей картинкой.

Варианты расположения розеток для телевизора

Выбор места обычно сводится к трём схемам: розетки скрыты за экраном, установлены над ТВ-тумбой или спрятаны за ней. Все три решения применимы, но решают разные задачи. Первая схема ориентирована на незаметность, вторая — на быстрый доступ, третья — на подключение аппаратуры внутри мебельного комплекта. Для домашнего кинотеатра удобнее комбинировать две группы, чем пытаться подключить все устройства за одной панелью.

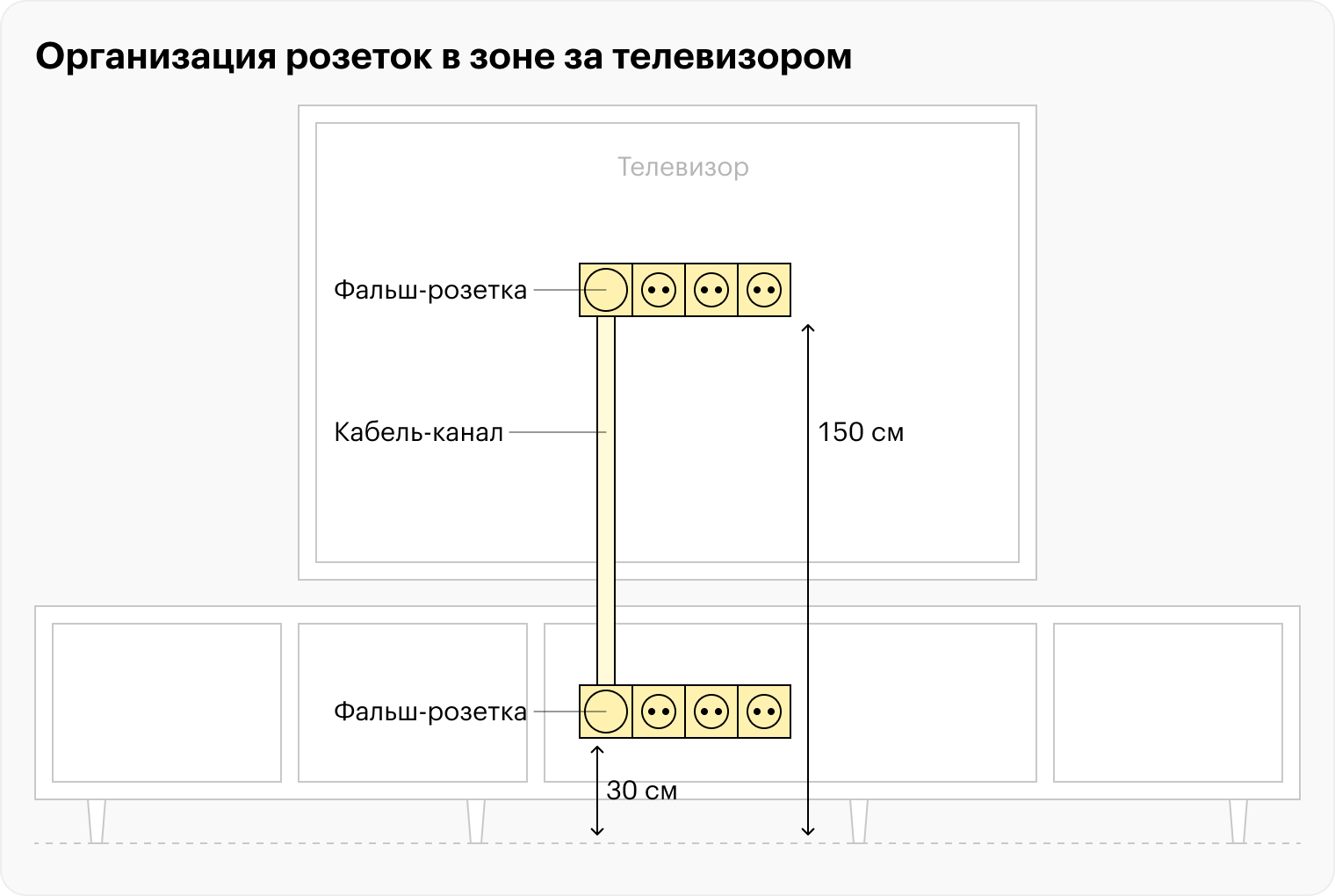

Розетки за телевизором на стене

Скрытая группа подходит для настенной установки без видимых шнуров. Расположение розеток за телевизором на стене определяют не по центру будущей чёрной поверхности, а по свободному пространству между креплением и выходами кабелей. Блок на 230 В, интернет-розетка и антенный разъём могут находиться в разных рамках, но их координаты должны быть зафиксированы на общей развёртке. Каждый используемый кабель должен иметь допустимую траекторию без резкого залома.

Розетка за ТВ не должна оказаться под центральной монтажной пластиной. У многих кронштейнов она широкая, а допустимые зоны для подключения расположены ближе к одному из боковых краёв корпуса. Здесь уместно сдвинуть группу влево или вправо, сохранив запас до края телевизора. Продумайте доступ для обслуживания: панель можно снимать с крепления, и провода не должны препятствовать её безопасному отсоединению.

На окончательном чертеже укажите две привязки: вертикальную отметку от чистового пола и горизонтальное расстояние от ближайшего угла или строительной оси. Чтобы расположить розетки за телевизором на стене правильно, зафиксируйте точные размеры, исключите пересечения с кронштейном, проверьте совместимость вилок и доступность соединений. Проверять эти пункты нужно по реальному телевизору, а не по общему эскизу из каталога.

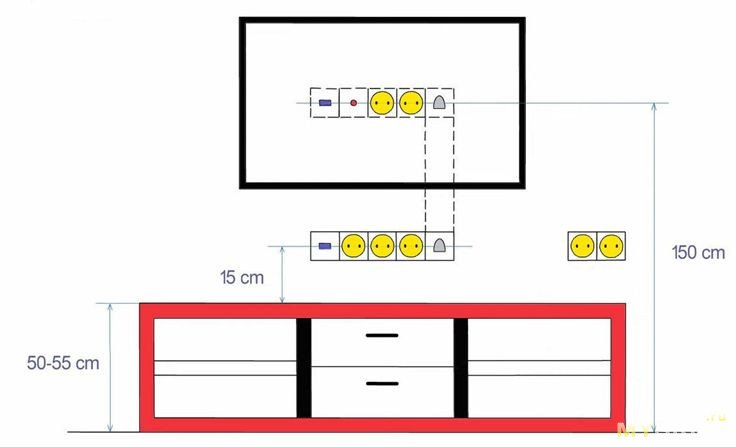

Розетки над ТВ-тумбой

Здесь электрическая группа располагается между столешницей тумбы и нижней кромкой телевизора либо рядом с открытой техникой. Главное преимущество — питание приставки, игровой консоли или медиаплеера легко отключить без демонтажа телевизора. Чтобы шнуры не свисали перед фасадом мебели, точки выбирают ближе к задней стороне приборов и предусматривают кабельные держатели. При этом нельзя зажимать провода самой тумбой.

Высота розеток под ТВ-тумбу, когда блок остаётся над столешницей, рассчитывается от верхней плоскости мебели, а не от пола сама по себе. Сначала проверяют, не закрывает ли рамку корпус приставки и хватает ли места для вилки с кабелем. Затем измеряют абсолютную отметку и фиксируют её в плане электрики. Такой порядок исключает ситуацию, когда установленная розетка совпала с кромкой готовой мебели.

Розетки за ТВ-тумбой

Нижнюю группу часто размещают на уровне 20–40 см от чистового пола как удобный проектный ориентир. Но конкретная отметка точек за ТВ-тумбой зависит от её цоколя, ножек, задней стенки и высоты полок. Если мебель стоит вплотную к стене, обычная вилка упирается в корпус. Решение — предусмотренная проектом ниша либо смещение группы в доступную боковую секцию, а не принудительное прижатие тумбы к штекеру.

В программе Дизайн Интерьера 3D можно добавить ТВ-тумбу и телевизор из каталога предметов, задать их размеры и проверить общую компоновку. После этого в разделе «Коммуникации» расположить розетки на схеме. Это помогает увидеть конфликт между мебелью и электрической группой до отделки; окончательные монтажные размеры, трассы и защиту линии согласовывают с электриком.

Высота розеток для телевизора в разных комнатах

Условия просмотра определяют, где расположится экран и сколько места останется для розеток. В гостиной точка отсчёта — диван, в спальне — положение на кровати, на кухне — зона готовки или обеденный стол. Ниже приведены примеры проектных диапазонов, а не универсальные требования законодательства. Перед ремонтом высоты корректируют после выбора техники, мебели и конкретного кронштейна.

В гостиной

Высота розетки для телевизора на стене в гостиной начинается с определения центра экрана. Сядьте на диван так, как смотрите фильмы обычно, измерьте высоту глаз и оцените удобный угол обзора. Затем расположите схему телевизора на стене, совместив его центр с выбранной линией. Только после этого подбирайте отметку верхнего блока, проверяя, находится ли он за корпусом и не пересекается ли с креплением.

На какой высоте делать розетки для телевизора на стену в гостиной, хорошо показывает конкретный пример. При центре панели 110 см, высоте корпуса 70 см и свободной зоне на 20 см выше центра верхняя группа окажется на 130 см. Нижний ряд рассчитывают от реальной конструкции тумбы. Полученные числа относятся именно к приведённой геометрии, поэтому их не следует переносить в другое помещение без перепроверки.

В спальне

Высота розеток под телевизор на стену в спальне зависит прежде всего от расположения кровати и привычной позы. Здесь экран нередко подвешивают выше, чтобы его не перекрывали ноги и одеяло, однако слишком высокая панель заставляет напрягать шею. Проверьте видимость изображения сидя с опорой на изголовье и полулёжа. После выбора положения экрана нанесите на стену его контур, кронштейн и место для подключения.

Чтобы понять, на какой высоте делать розетки для телевизора на стену в спальне, измерьте центр телевизора в удобном положении, примените формулу R = C + S и проверьте границы корпуса. Питание приставки, расположенной на комоде напротив кровати, лучше организовать отдельно. Тогда не потребуется вести по стене открытый шнур от низкой мебели до высоко закреплённой панели.

Оформляя комнату в Дизайне Интерьера 3D, сначала разместите кровать и шкаф, затем добавьте телевизор на противоположную стену и посмотрите обстановку в 3D. Для финального проекта в разделе «Коммуникации» отметьте верхний блок и нижние подключения. При подборе высоты не забывайте о смене матраса, замене изголовья и высоте комода: мебель влияет на реальный обзор, хотя к электромонтажу напрямую не относится.

На кухне

Высота розеток под телевизор на кухне зависит от места установки: над обеденным столом, на свободной стене или в удалённой от зоны готовки части помещения. Телевизор, который смотрят стоя, обычно размещают выше, чем экран напротив дивана. Но у обеденной группы просмотр чаще происходит сидя, поэтому вертикальный ориентир меняется. Сначала определите рабочую позу и подходящий угол обзора, затем вычислите координаты скрытого питания.

Не размещайте розетки над мойкой или под ней: запрет для таких мест предусмотрен СП 256.1325800.2016. Точки подключения нужно удалять от брызг, конденсата, источников нагрева и участков с паром. Если на кухне есть газопровод, соблюдайте требуемое расстояние от него до розеток — не менее 0,5 м по пункту 7.1.50 ПУЭ. Отнеситесь к этим ограничениям как к условиям безопасности, а не как к дизайнерским рекомендациям.

В Дизайне Интерьера 3D можно построить кухню с реальными габаритами, поставить стол, гарнитур и телевизор, затем на схеме «Коммуникации» разместить предполагаемые розетки. Сопоставьте результаты с чертежом от изготовителя кухни: программа помогает согласовать компоновку, но не заменяет проверку электробезопасности и конструктивных ограничений. План переносите на ремонт только после фиксации мебели и всех приборов.

Сколько розеток нужно для телевизора

Считать нужно не телевизоры, а реальные устройства с собственным сетевым питанием. Самому экрану требуется одна доступная точка электропитания. Дополнительные силовые гнёзда нужны лишь оборудованию, которое подключается отдельно: приставке, медиаплееру, игровой консоли, саундбару или роутеру. Антенный, сетевой и HDMI-разъёмы не являются силовыми розетками и учитываются в схеме отдельно. Не путайте количество гнёзд в блоке с количеством самостоятельных электрических линий.

Для простого телевизора со встроенным доступом к интернету бывает достаточно одной силовой розетки и нужных сигнальных выводов. Для комплекта с приставкой чаще требуется две силовые точки — одна для экрана, другая для внешнего устройства. Домашний кинотеатр с консолью, аудиосистемой и медиаплеером требует уже нескольких подключений, причём часть из них разумно сосредоточить в ТВ-тумбе. Дублировать все гнёзда за телевизором нет необходимости.

Таблица показывает пример минимальных индивидуальных точек для перечисленных устройств, а не обязательный норматив и не расчёт нагрузки. Блок из четырёх гнёзд не обязательно размещать за экраном: сам телевизор можно подключить наверху, а приставку, саундбар и игровую консоль — внизу. Если в тумбе будут зарядка геймпадов, подсветка и сетевой коммутатор, их тоже учитывают в ведомости оборудования. Запасный свободный модуль удобен, но перегружать скрытую группу ради запаса не стоит.

При выборе изделий учитывайте номинальный ток розеток, способ защиты цепи, наличие защитного проводника и суммарную мощность всех потребителей. Проектирование и подключение розеточной группы выполняют по действующим нормам, а не простым сложением числа вилок. Для подключения телевизора используют исправные штатные шнуры и совместимые разъёмы. Не стоит скрывать за тяжёлой панелью переходники и разветвители, к которым невозможно быстро получить доступ.

Что учесть при выборе места под розетки

Финальную схему составляют после расстановки мебели и выбора техники, но до штробления и чистовой отделки. На плане отражают конструкцию стены, точные размеры подрозетников, трассы питания и сигнала, параметры защитных устройств и способ доступа к соединениям. Для планирования подойдёт программа для проектирования электрики в доме, однако работоспособность и соответствие монтажа нормам подтверждает профильный специалист.

1. Зафиксируйте расположение экрана и мебели. Возьмите размеры телевизора и кронштейна из документации, измерьте чистовую отметку пола и составьте развёртку стены. На ней обозначьте тумбу, полки, дверцы, декоративные панели, положение глаз из дивана или кровати. Сразу укажите монтажный зазор, необходимый для подключения кабеля и вентиляции. Для эргономики достаточно проверить настоящие места просмотра, а не только симметрию относительно стены.
2. Выберите раздельные зоны подключения. Электропитание телевизора размещают в свободной области за его корпусом. Питание приставок, консолей и другой внешней техники переносят в доступную секцию тумбы. При таком разделении кабели HDMI и Ethernet можно заменить без постоянного снятия телевизора. Заранее проверьте длину штатных проводов и расположение портов у каждой модели; сильное натяжение и перегибы недопустимы.
3. Перенесите рассчитанные отметки в проект. Укажите центры подрозетников в сантиметрах от чистового пола и горизонтальные привязки от устойчивой строительной оси. Для группы нарисуйте всю рамку с реальной шириной, а не одну точку. Затем наложите контур кронштейна, области сверления и схему розеток. При пересечении элементов меняйте расположение блока до начала работ, не рассчитывая на то, что монтажник «подвинет по месту» уже проложенный кабель.
4. Разведите силовые и сигнальные коммуникации. Для сети 230 В и для HDMI, Ethernet, коаксиальной линии предусматривают соответствующие кабели, изделия и способ прокладки. Разделение цепей выполняют по электропроекту; случайная общая штроба с несколькими неподходящими шнурами не является готовым решением. Если нужен сервисный канал от экрана до тумбы, его размеры и возможность замены кабеля согласуют до закрытия стены. Не прячьте в стену бытовой удлинитель.
5. Проверьте безопасность расположения. Розетки должны быть исправными, рассчитанными на соответствующие нагрузки и подключёнными с соблюдением требований к защитному проводнику и автоматической защите. В жилых комнатах СП 256.1325800.2016, пункт 15.35, рекомендует изделия с защитными шторками. На кухне исключите монтаж над и под мойкой, а вблизи газовых труб выдерживайте установленное расстояние. Существующие скрытые провода необходимо обнаружить до сверления крепежа телевизора.
6. Проверьте доступ, охлаждение и обслуживание. Смонтированная техника не должна прижимать вилки и сигнальные разъёмы к стене. Не перекрывайте вентиляционные отверстия корпуса и не запирайте нагревающиеся блоки питания в тесном пространстве без воздухообмена. Уточните, каким образом снимается телевизор и как безопасно отключить питание перед обслуживанием. Схема, при которой для извлечения одной вилки нужно демонтировать половину декоративной стены, неудобна даже при идеально скрытых проводах.
7. Согласуйте чертёж и только затем начинайте электромонтаж. Передайте электрику развёртку стены, перечень оборудования, маркировку розеток, точки подключения и план расстановки мебели. Специалист проверит состояние существующей сети, защиту линий, тип кабелей, трассировку и правила монтажа. Работы с электропроводкой, подрозетниками и щитом выполняют при обеспечении электробезопасности. Проверку отсутствия напряжения и итоговые измерения также поручают квалифицированному исполнителю.

Для согласования планировки полезно сделать дизайн-проект квартиры самостоятельно. В Дизайне Интерьера 3D доступны планы комнат с размерами, каталог мебели и техники, режим 3D, модуль «Коммуникации» и создание сметы. На схеме можно обозначить телевизионную зону и потребность в розеточных блоках, а на итоговой визуализации проверить, как это сочетается с интерьером. При этом программа не заменяет расчёт электрических нагрузок, проверку защиты и рабочую документацию для монтажа.

Нормативную часть проверяют по действующей редакции СП 256.1325800.2016 и применимым положениям ПУЭ. Эти документы регулируют электробезопасность и отдельные условия размещения, но не устанавливают единую обязательную высоту именно для розетки за телевизором в гостиной, спальне или кухне. Числа 30, 90, 130 либо 150 см в дизайнерских схемах — ориентиры под конкретную мебель и технику. Универсального «евростандарта» для скрытого ТВ-блока не существует.
