Обмерный план квартиры с размерами: что это такое и как сделать самому

Что такое обмерный план помещения и зачем он нужен

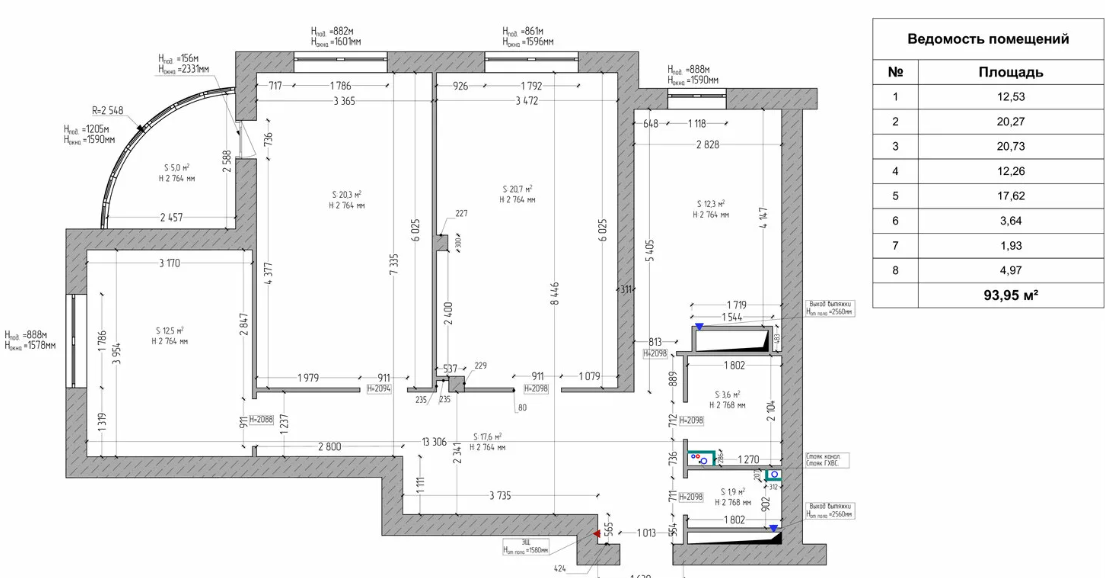

Обмерочный план помещения — это технический чертеж, на котором отражены реальные размеры, расположение стен, окон, дверей и всех инженерных коммуникаций. Проще говоря, это точная «карта» вашей квартиры или дома, выполненная по результатам замеров на месте, а не по проектной документации.

Обмерный план квартиры с размерами решает несколько ключевых задач, в зависимости от вашей ситуации:

• Для ремонта и дизайна. Это основа для любого дизайн-проекта. Без точных размеров невозможно правильно расставить мебель или рассчитать количество материалов. Даже небольшая ошибка в замерах может привести к тому, что шкаф просто не встанет в нишу, а плитка не ляжет как задумано. Поэтому профессиональные дизайнеры часто начинают работу в софте для черчения и создают точный план квартиры или дома.
• Для юридических действий. Если вы планируете перепланировку, обмерный план (или составленный на его основе технический план) необходим для официального согласования изменений и внесения данных в ЕГРН. Также он помогает выявить расхождения реальной площади с той, что указана в документах, что бывает важно при покупке квартиры в новостройке.
• Для оценки объемов работ. Когда вы знаете точную площадь стен и потолков, проще рассчитать бюджет на ремонт. Вы понимаете, сколько именно краски, обоев или напольного покрытия потребуется закупить.

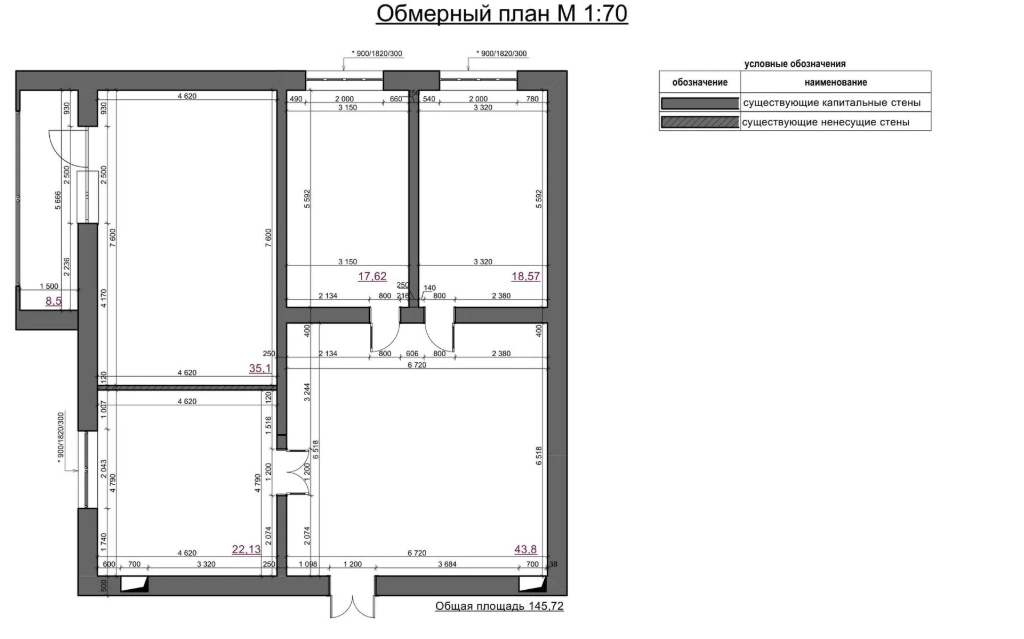

Что входит в обмерный план квартиры

Обмерный план помещения — это не просто схема с длиной и шириной комнат. Это подробный технический документ, который фиксирует всё, что может повлиять на ремонт, дизайн или перепланировку. Если вы хотите разобраться, как сделать проект загородного дома самому, важно изучить состав обмерного плана и научиться его составлять. Также стоит изучить обмерный план, пример которого представлен ниже.

Геометрия помещений: стены, перегородки и размеры

На плане отображаются все стены и перегородки с их фактической толщиной, а также точные габариты каждой комнаты. Указываются не только общие размеры, но и расстояния от углов до окон, дверей и других элементов. Это позволяет понять реальную конфигурацию пространства, которая часто отличается от идеального прямоугольника.

Оконные и дверные проемы, ниши и выступы

Фиксируется расположение и размеры всех проёмов: ширина, высота, глубина откосов. Отдельно отмечаются ниши, выступы, колонны, вентиляционные короба — всё, что создаёт «рельеф» стен и влияет на расстановку мебели или прокладку коммуникаций.

Высоты помещений и уровни пола

Указывается высота потолков в разных точках помещения (особенно если есть перепады), а также уровни пола. Это важно для расчёта многоуровневых конструкций, теплых полов, натяжных потолков и подвесных систем.

Инженерные элементы: стояки, вентиляция, радиаторы, коммуникации

На план наносятся все существующие инженерные сети:

• стояки водоснабжения и канализации;
• вентиляционные отверстия;
• радиаторы отопления и подводки к ним;
• газовые трубы и счётчики (если есть).

Это помогает заранее спланировать, где можно разместить сантехнику, кухню или шкафы, не нарушая требования по доступу к коммуникациям.

Электрика и расположение существующих выводов

Отмечаются электрощиты, розетки, выключатели, выводы под освещение и слаботочные сети (интернет, телевидение). Это нужно, чтобы понять, какие точки можно сохранить, а какие придется переносить, и рассчитать нагрузку на сеть.

Фотофиксация и дополнительные привязки

К плану часто прилагают фотографии помещений с разных ракурсов, а также дополнительные привязки — например, расстояния от стояков до стен, от окон до углов, от пола до подоконников. Это помогает избежать ошибок при работе с планом удалённо и служит доказательством состояния объекта до начала работ.

Как сделать обмерный план квартиры: пошаговый порядок работ

Создание обмерного плана — это процесс, который требует не столько художественных навыков, сколько внимательности и последовательности. Вот пошаговый порядок работ, который поможет вам пройти путь от замеров до готового чертежа.

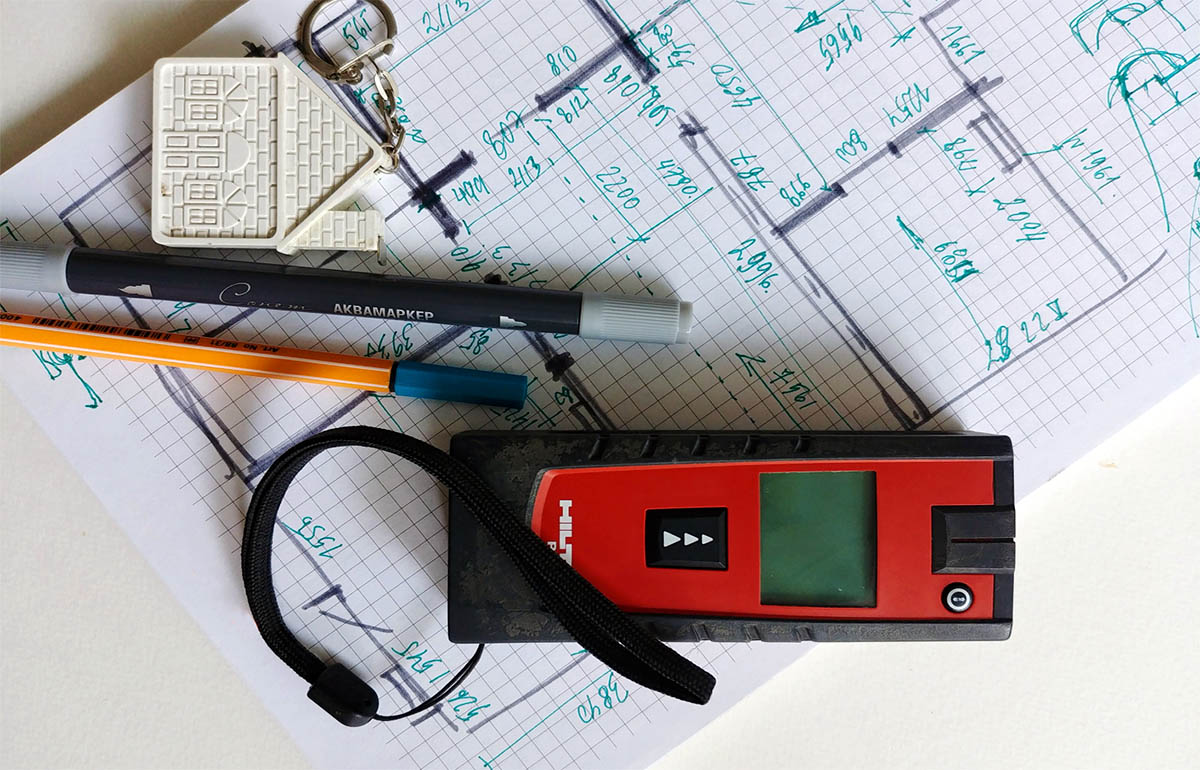

Этап 1. Подготовка перед замерами

Перед выходом на объект важно собрать правильный инструментарий и настроиться на работу.

Что взять с собой.

• Основной инструмент. Лазерный дальномер (рулетка) — он значительно ускоряет процесс и исключает ошибки, связанные с провисанием ленты. Если используете обычную рулетку, берите длиной не менее 5 метров.
• Для фиксации. Планшет с жесткой основой (или папка с зажимом) и миллиметровая бумага (или распечатка существующего плана, если он есть). Также возьмите несколько ручек или карандашей разных цветов, чтобы помечать разные типы элементов.
• Для проверки. Строительный уровень или отвес может понадобиться для проверки вертикалей стен.
• Для фиксации деталей. Телефон или фотоаппарат. Фотофиксация поможет вспомнить расположение розеток, труб или трещин, которые легко упустить на чертеже.

На месте.
Прежде чем начать измерения, обойдите помещение, оцените его структуру и убедитесь, что ваш набросок на бумаге соответствует реальности. Если есть расхождения с имеющимся планом, сразу вносите правки в эскиз.

Этап 2. Последовательное измерение помещений

Главное правило — двигаться последовательно, например, по часовой стрелке от входной двери, чтобы ничего не пропустить.

Что и как измерять.

1. Геометрия. Измеряйте длину каждой стены на уровне примерно 1,5 метра от пола. Если стены неровные, сделайте несколько замеров в разных точках и возьмите среднее значение или зафиксируйте отклонения.
2. Толщина стен и проемы. Обязательно замерьте толщину стен (особенно если планируете перепланировку) и размеры всех дверных и оконных проемов. Ширина, высота, глубина откосов.
3. Высоты. Измерьте высоту потолка в нескольких точках комнаты, чтобы выявить перепады. Отдельно зафиксируйте высоту подоконников и дверных проемов от пола.
4. Инженерные коммуникации. Замерьте и зарисуйте положение стояков, радиаторов, вентиляционных отверстий, электрощита. Для сантехники важно указать расстояния от стен до центров труб.

Совет по записи. Записывайте размеры в миллиметрах, чтобы избежать путаницы с дробями. Если размеров много и они мешают на чертеже, используйте выноски с номерами или отдельную таблицу.

Этап 3. Проверка замеров и контроль размеров

Это критически важный этап, который часто пропускают новички. Ошибка в 5 см на плане может превратиться в проблему при монтаже мебели.

Как проверить.

• Контрольная сумма. Сложите длины стен по периметру комнаты. Затем измерьте диагонали помещения (от угла до угла). Если диагонали равны, значит, у вас ровный прямоугольник, и замеры верны. Если нет — вы где-то ошиблись или стены имеют искривления.
• Замер в два прохода. Если есть возможность, пройдитесь по комнате еще раз и повторите ключевые измерения. Сравните результаты.
• Фото-контроль. Сделайте фото каждой стены. На фото могут быть видны элементы, которые вы забыли измерить (например, выключатель, который не отметили на плане).

Этап 4. Перенос данных в цифровой чертеж

Теперь нужно превратить ваш бумажный обмерочный план квартиры, чертеж с размерами в точный цифровой план.

Программы для создания обмерного плана

Вы можете сделать обмерочный план квартиры в следующих программах и сервисах:

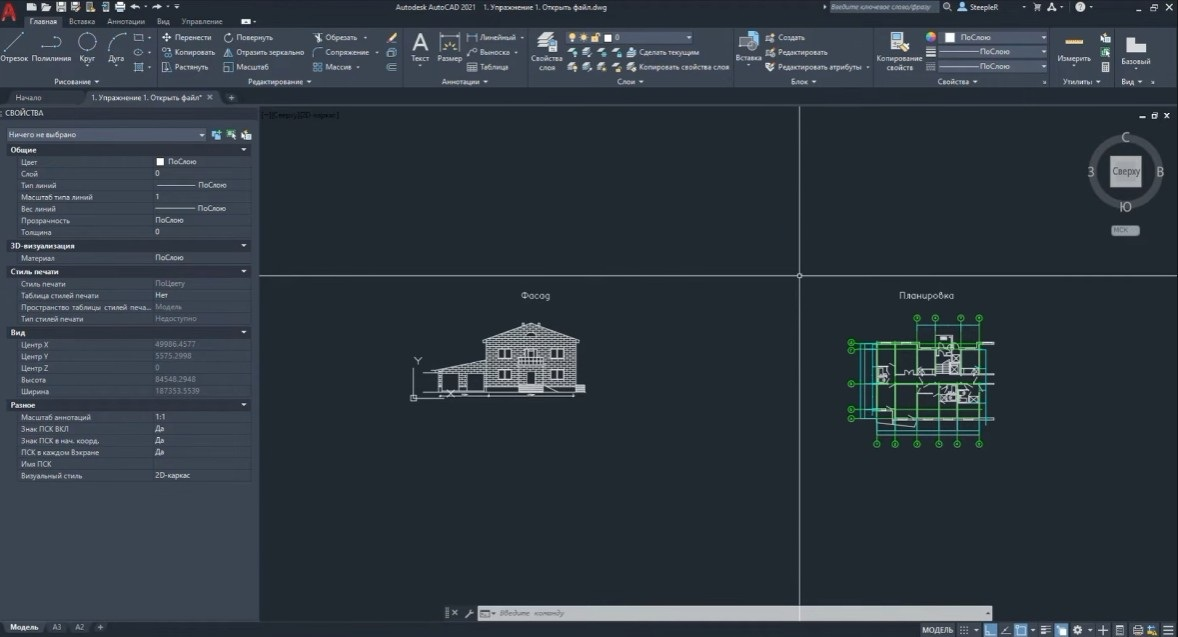

• AutoCAD — профессиональный CAD-стандарт: точное черчение обмерного плана с нуля или по растровой подложке, размеры до миллиметра, далее можно сделать 3D. Недостаток инструмента — высокая стоимость, поэтому мы также рекомендуем изучить другие программы для BIM-проектирования.

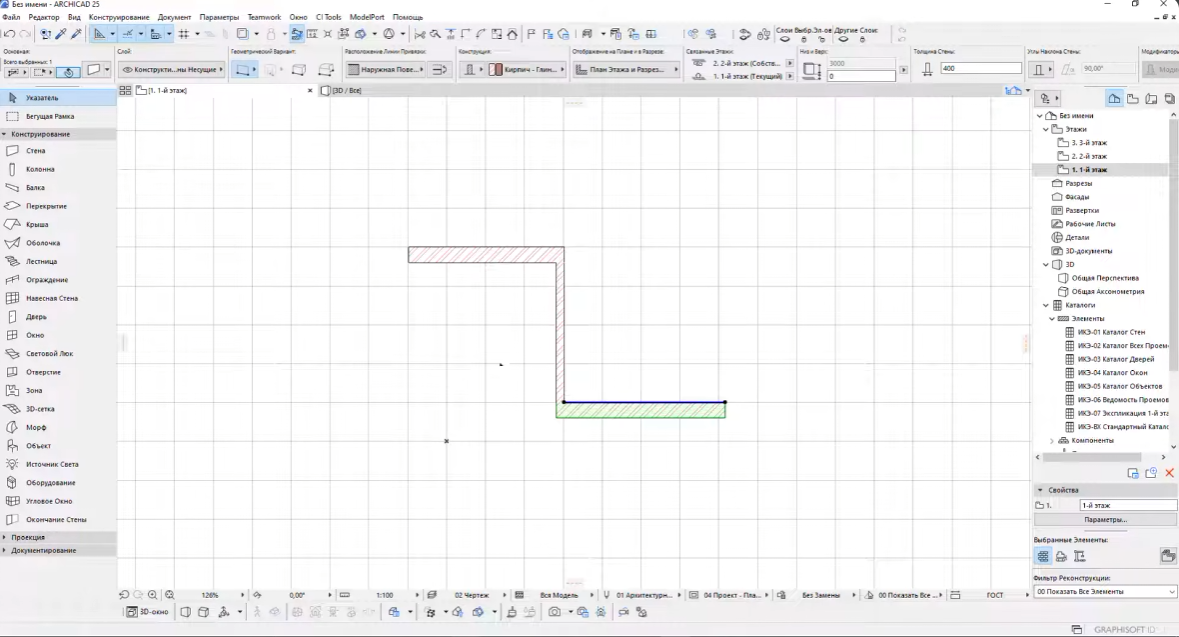

• ArchiCAD — BIM-программа: стены, окна и двери как «умные» объекты с реальными параметрами, размеры и привязки проставляются автоматически.

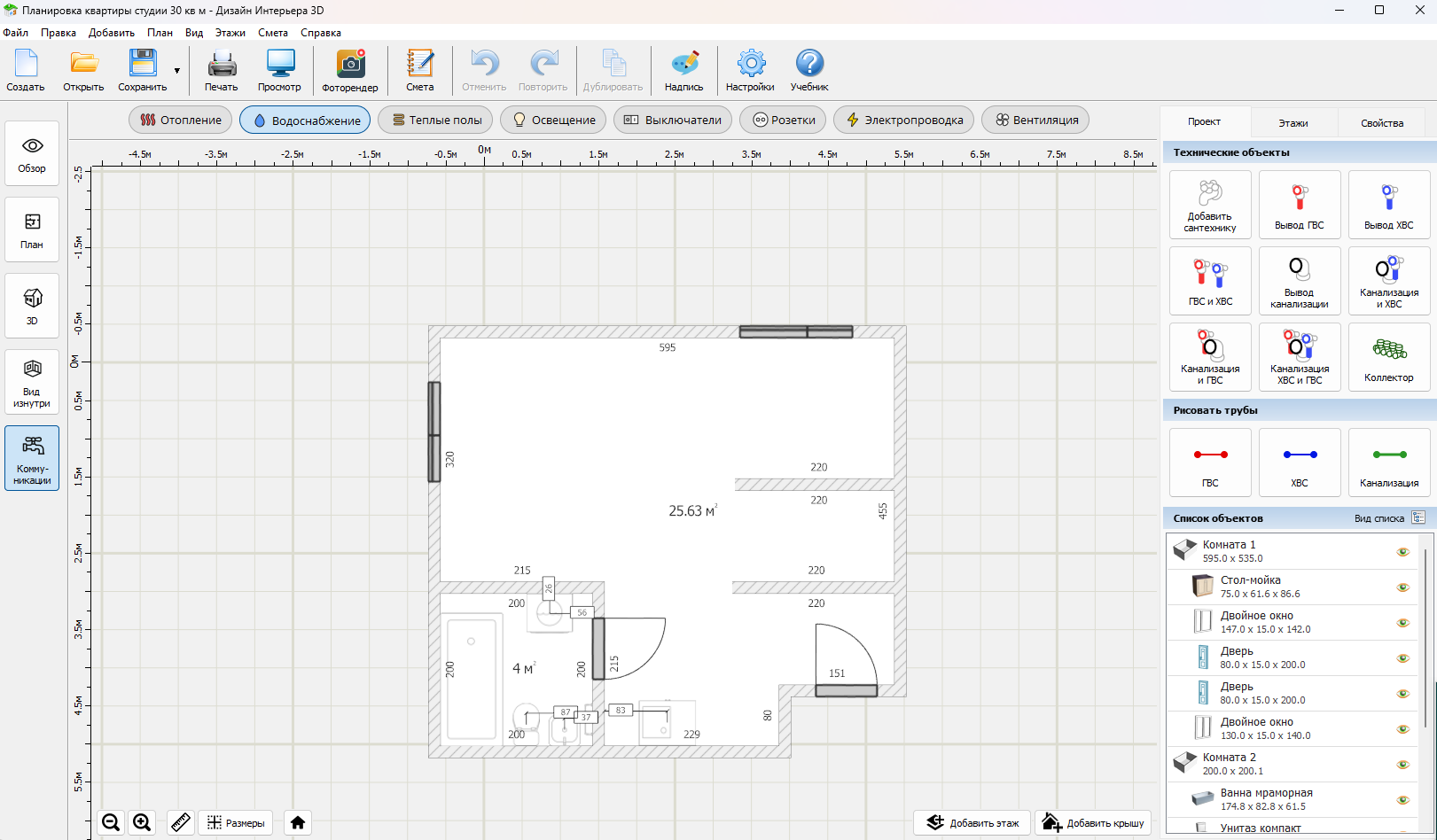

• Дизайн Интерьера 3D — русскоязычная программа для планировок и дизайна: можно начертить план по размерам или обвести готовый, сразу перейти к 3D.

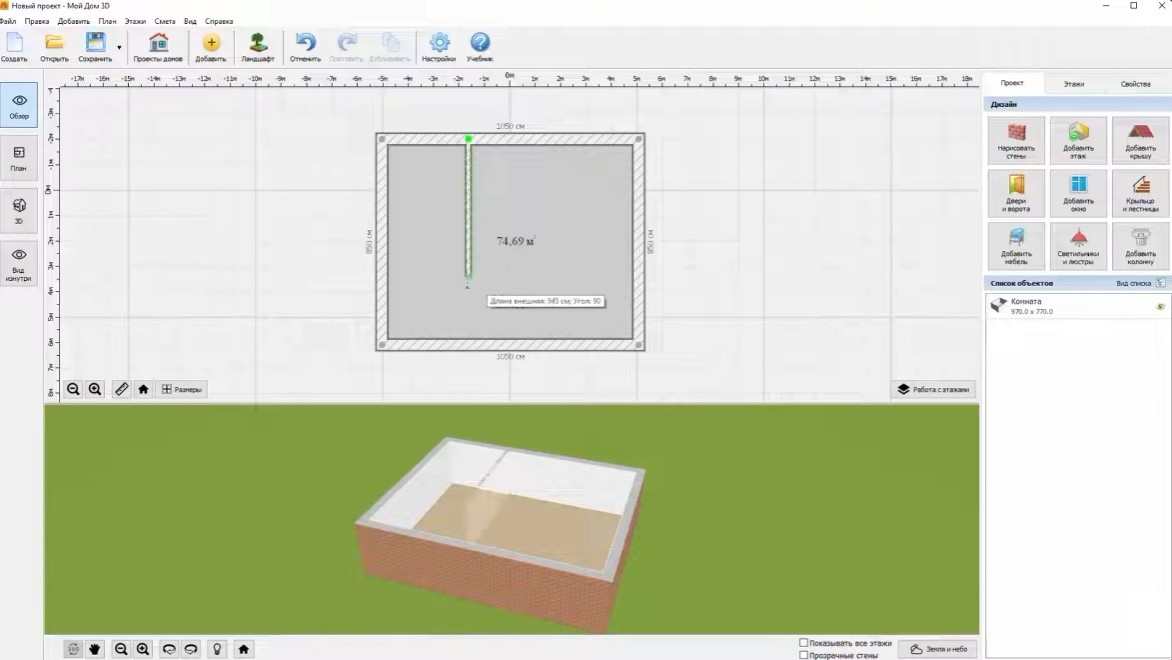

• Мой Дом 3D — планировщик для частных домов: план — первый шаг, далее инженерные системы и сметы. Особенность приложения — проработанное руководство от разработчиков. Вы можете найти пример замера помещения, а также пошаговые инструкции по созданию 3D-модели квартиры, проработки дизайна и т.д.

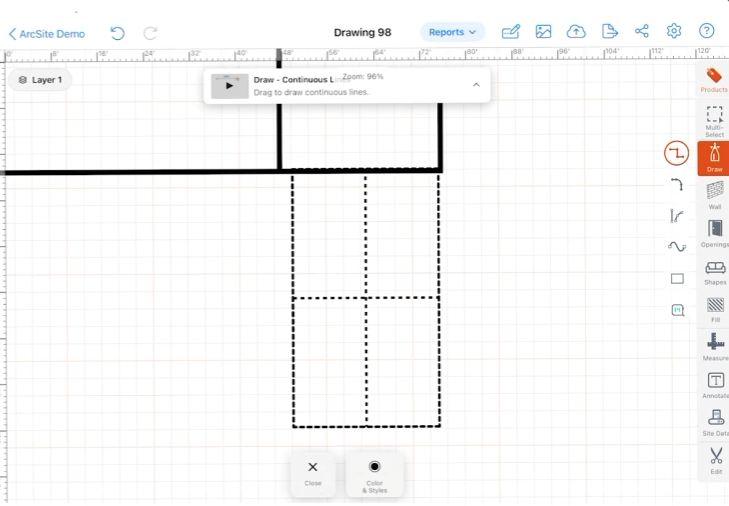

• ArcSite — инструмент для подрядчиков. Данный сервис обычно используется для создания планов посещений с целью расчета расходов на ремонт.

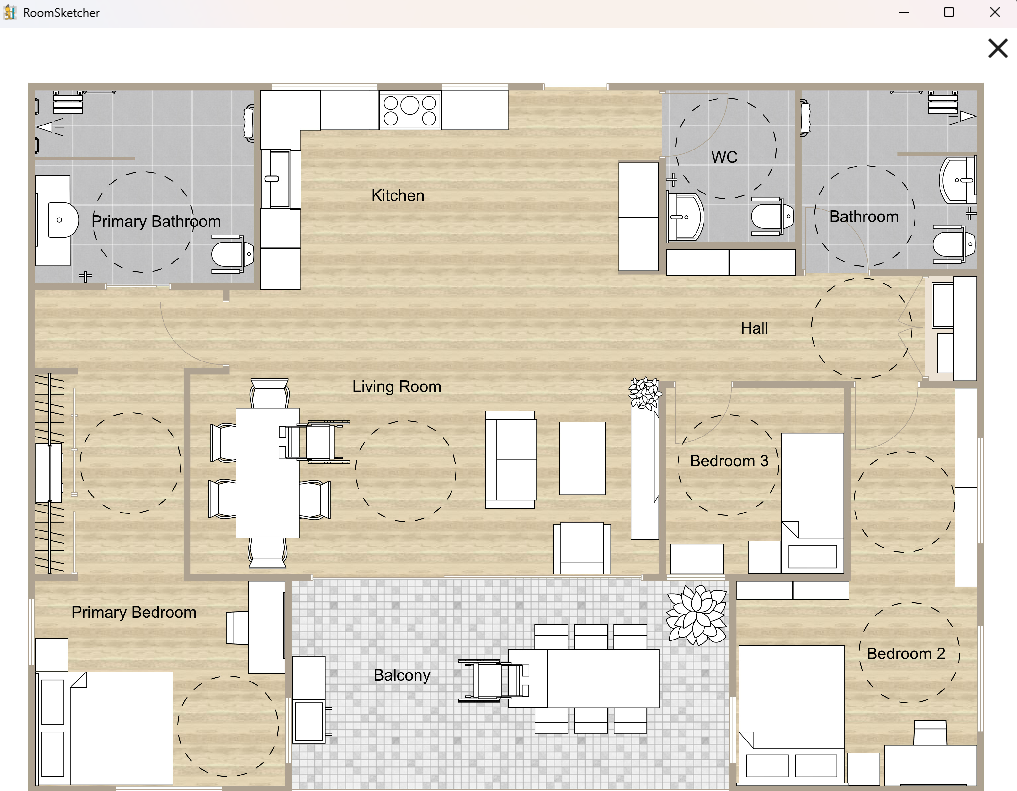

• RoomSketcher — онлайн-редактор планов для новичков. Обмерный план с размерами можно перенести в цифровой формат с помощью ИИ, а также вручную нарисовать чертеж.

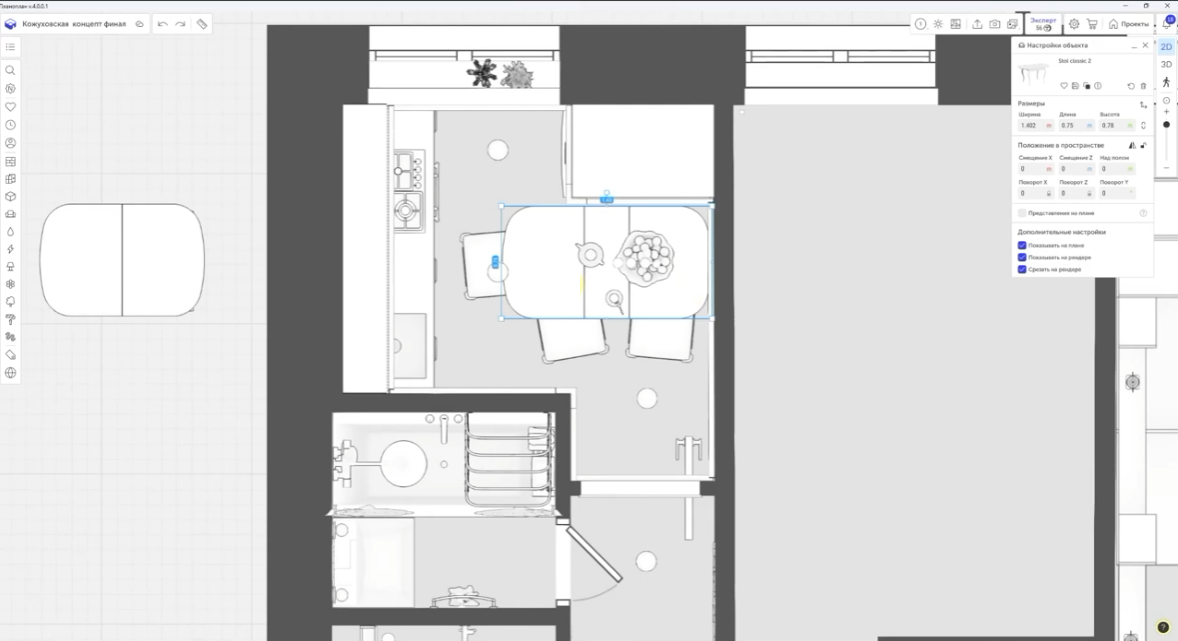

• Планоплан — российская программа для планирования ремонта и дизайна помещений. Инструмент позволяет создать точные планы объектов, развертки стен, интерфейс на русском с подсказками и чатом поддержки.

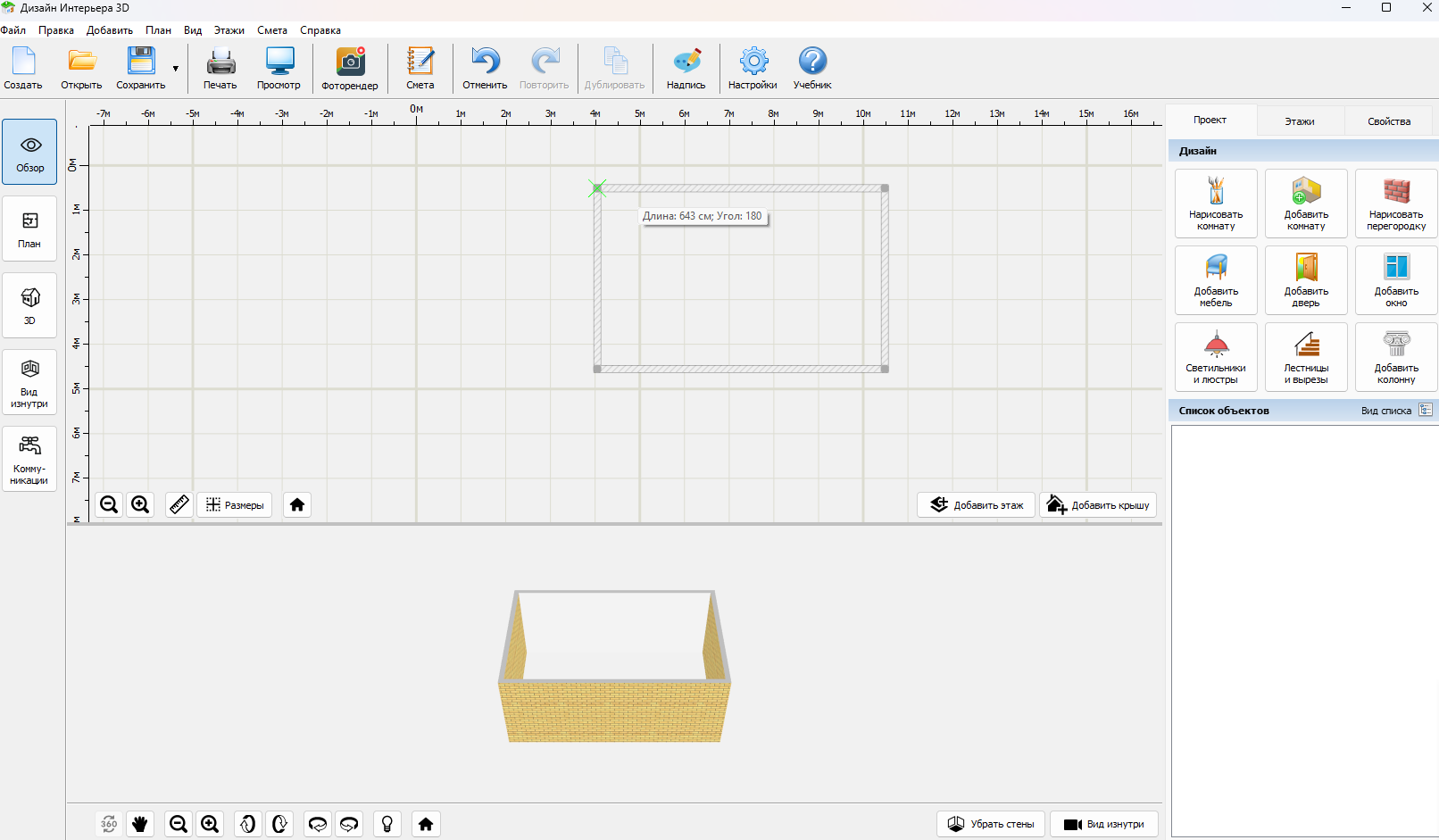

Как сделать обмерный план в программе Дизайн Интерьера 3D

Вы можете легко создать обмерный план дома без глубоких познаний в дизайне с помощью приложения Дизайн Интерьера 3D. Для этого понадобится потратить не более 5-10 минут. Как сделать обмерный план:

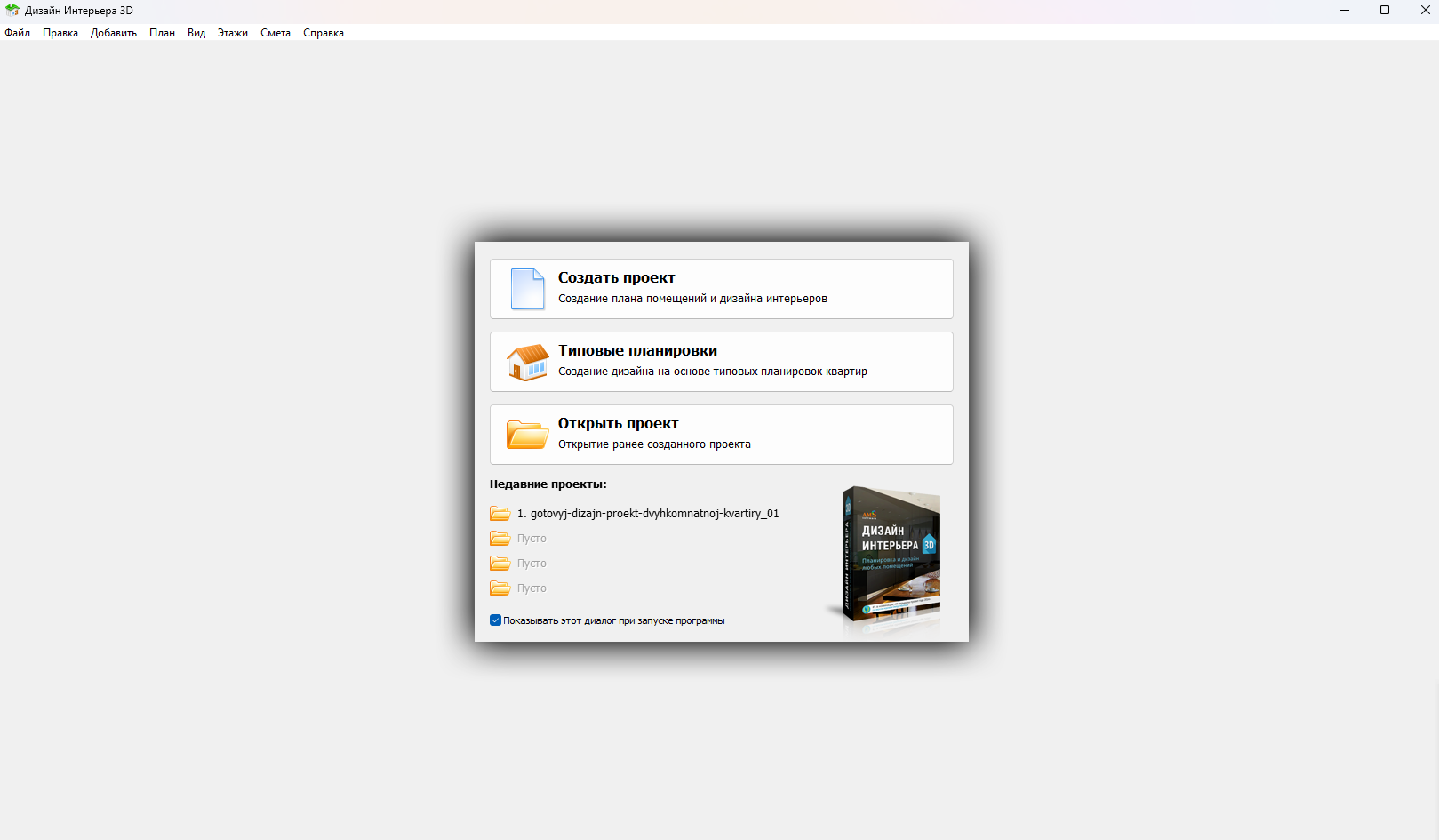

1. Создайте новый проект. Запустите программу, нажмите «Создать» → «Начать проект с нуля» и дайте проекту название.

1. Начертите стены. Выберите «Нарисовать перегородку», протяните линии по периметру, следите за размерами на экране.

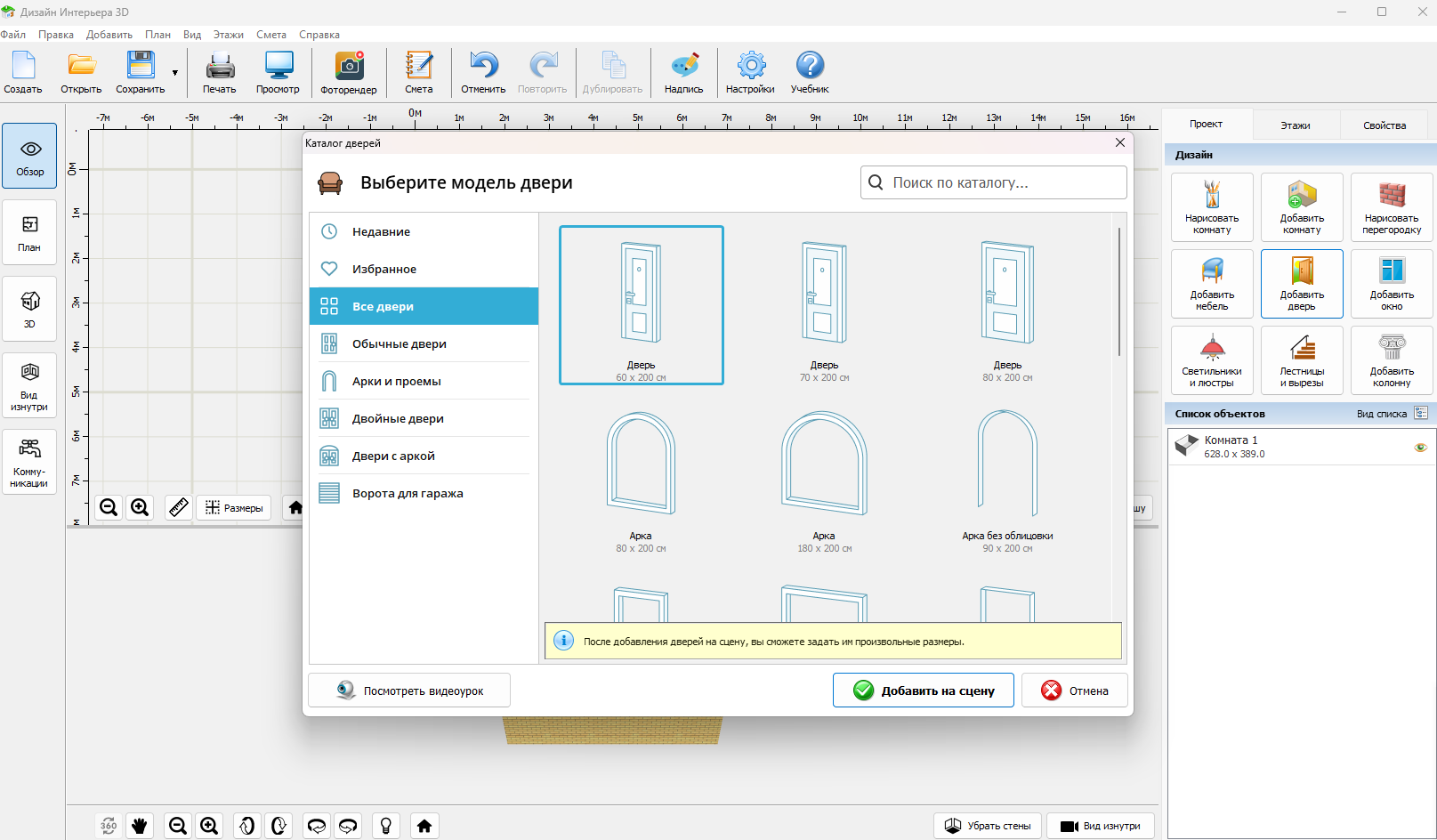

1. Установите двери. Через «Выбор дверей» выберите модель, нажмите «Добавить на сцену» и поставьте дверь на нужное место, отрегулируйте направление открывания.

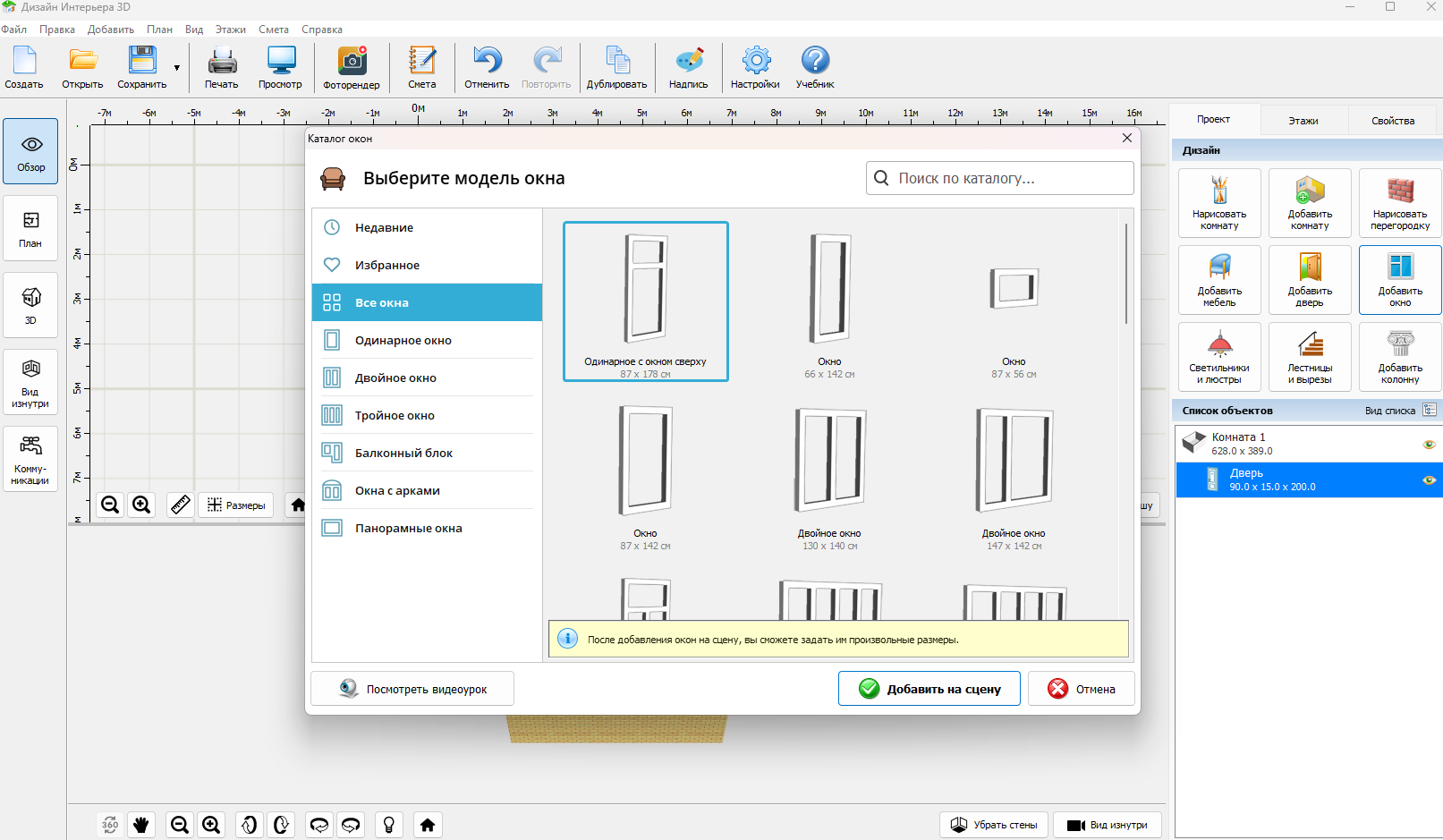

1. Установите окна. Через «Выбор окон» выберите модель, добавьте на сцену и разместите на стенах, при необходимости дублируйте.

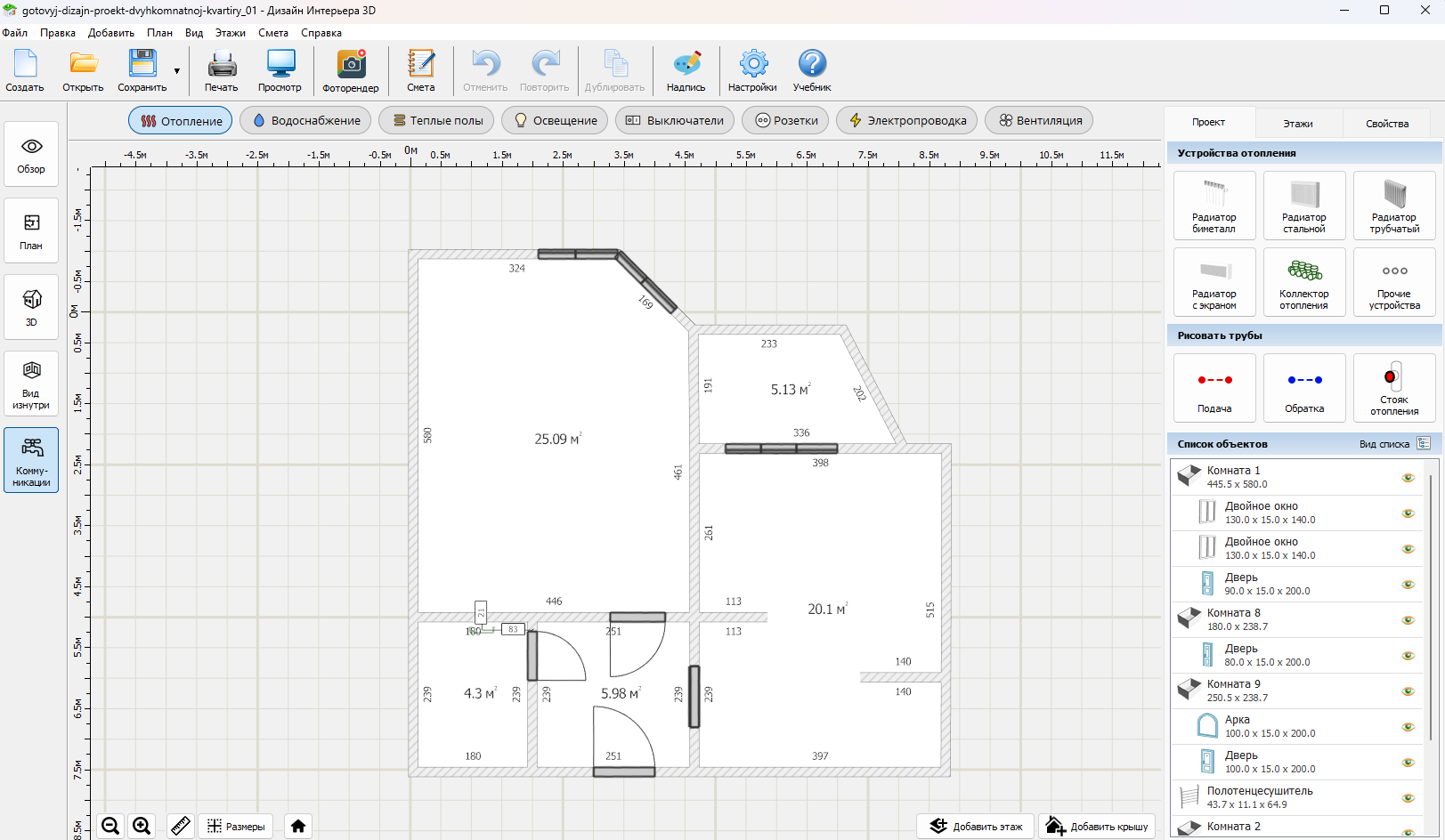

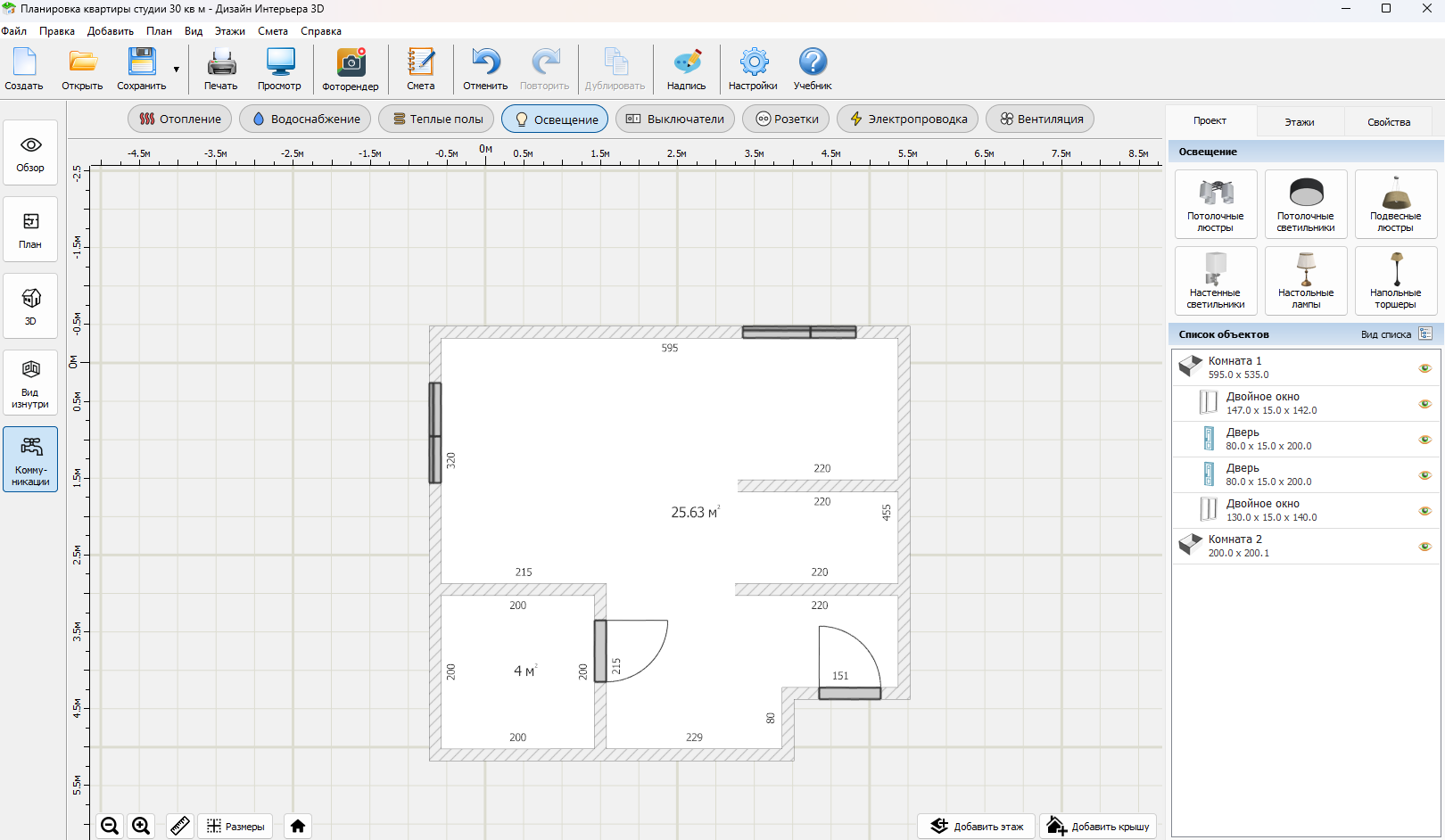

1. Проверьте размеры в 2D. Сверьте все отображаемые размеры с замерами, при расхождениях правьте стены в свойствах или мышкой.

1. Проверьте геометрию в 3D. Переключитесь в 3D-режим, убедитесь, что углы замкнуты и проемы стоят корректно.
2. Сохраните и экспортируйте.

Рекомендуем изучить статью, в которой мы подробно рассмотрели, как сделать дизайн-проект квартиры самостоятельно после подготовки обмерного плана здания.

Как правильно оформить обмерный план

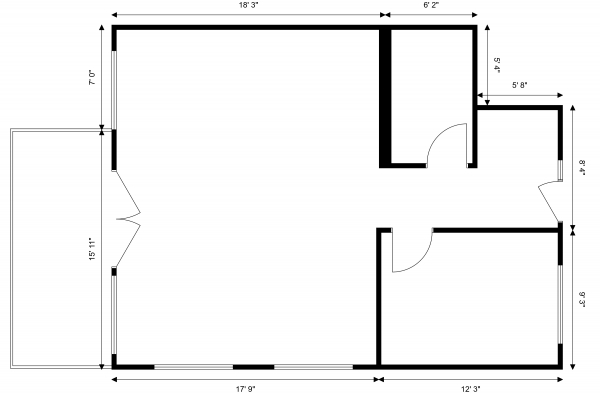

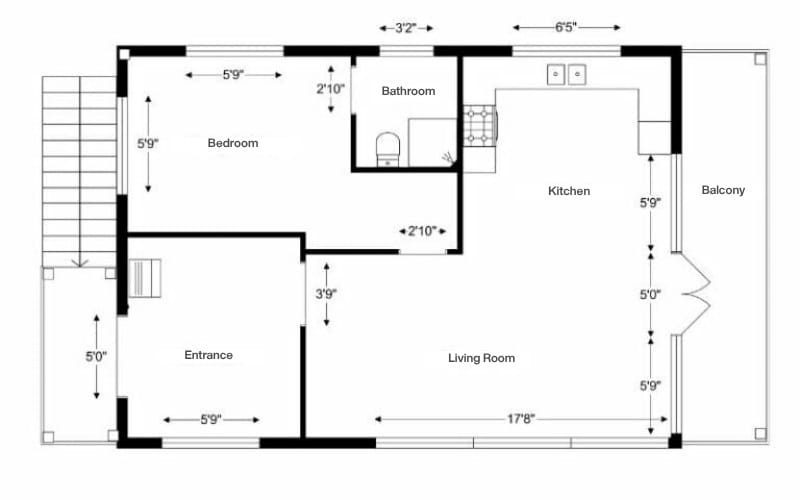

Перед тем как приступать к работе, стоит изучить реальный пример обмерочного чертежа, а также запомнить ряд рекомендаций по оформлению чертежа.

Выбор масштаба и оформление листа

Масштаб подбирают исходя из размера объекта и нужной детализации. Например:

• 1:25 или 1:50 — удобно для небольших помещений (квартира, комната): на листе А3 или А2 поместится много деталей.
• 1:100 — подойдёт для крупных объектов (частный дом, офис).
• Для масштабных объектов (здания, сооружения) могут применяться и более мелкие масштабы (вплоть до 1:200 и мельче).

При оформлении листа:

• Разместите основную надпись (штамп) в правом нижнем углу. В ней укажите: название объекта, адрес, ФИО исполнителя и заказчика, дату, масштаб чертежа, иногда — номер листа, если их несколько.
• Если план сложный и не помещается на одном листе, разделите его на несколько, пронумеруйте и в штампе каждого укажите общий номер и номер листа.
• Добавьте масштабную линейку — она поможет быстро оценить реальные размеры.

Какие обозначения должны быть на чертеже

Используйте унифицированные условные знаки, чтобы информация считывалась однозначно. На плане отобразите:

• Конструкции: стены (толстыми линиями обычно показывают несущие, тонкими — перегородки), колонны, пилоны, балки, арки.
• Проемы: дверные и оконные. Укажите ширину и высоту, а также направление открывания створок.
• Детали: ниши, выступы, лестницы (с габаритами ступеней и маршей).
• Инженерные коммуникации: стояки отопления, водоснабжения, канализации, радиаторы, электрические щитки, розетки, выключатели. Для каждой привязки укажите расстояние от стены, пола или другой базовой линии.
• Особые зоны: например, «мокрые зоны» (санузлы, кухни) часто выделяют специальной штриховкой (параллельные линии под углом 45°).

Как правильно наносить размеры

Главная задача — сделать размеры чёткими, читаемыми и не перегружать чертёж.

• Единицы измерения. На архитектурных и обмерных планах размеры обычно проставляют в миллиметрах без обозначения единицы. Иногда в специфических задачах используют метры (с запятой, например 3,40) — это зависит от стандарта проекта.
• Размерные линии. Проводите их параллельно отрезку, который измеряете. На концах размерной линии ставьте засечки (толстые линии под углом 45°) или стрелки. Сами размерные линии желательно выносить за контур чертежа — так они не перекрывают детали.
• Расположение чисел. Размерное число ставьте над размерной линией, примерно посередине. Если места мало, разместите цифру на полочке выносной линии или в «шахматном» порядке на параллельных линиях, чтобы они не накладывались друг на друга. Не допускайте пересечения чисел с другими линиями.

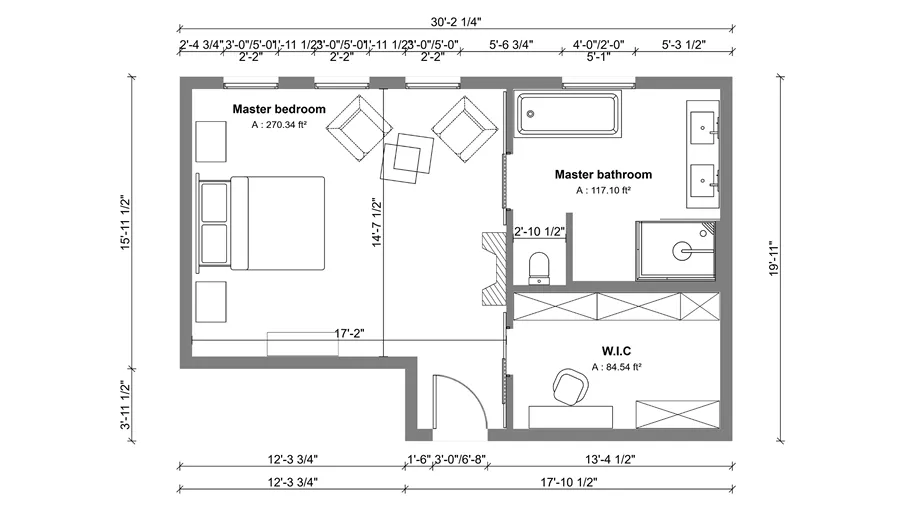

Частые ошибки при создании обмерного плана

Новички регулярно допускают 4 ошибки, из-за которых план получается неточным.

Измерение только длины и ширины помещений

Чаще всего обмер сводят к двум габаритам комнаты — длине и ширине. Этого недостаточно: теряются диагонали, толщина стен и высотные параметры, без которых невозможно ни спланировать перепланировку, ни корректно установить мебель и двери.

Почему это ошибка:

• Углы не прямые. Без проверки диагоналей трапециевидная комната останется незамеченной, поскольку обмерный план квартиры с размерами и чертеж это не отражают.
• Стены разной толщины. Мерить нужно в проемах, иначе не рассчитать снос или новую перегородку.
• Высоты не фиксируются. Потолки, пороги и балки потом «всплывают» при монтаже дверей и мебели.

Как избежать: диагонали — по каждой комнате, толщина стен — через проемы, высоты — в нескольких точках.

Отсутствие привязок дверей, окон и коммуникаций

Размеры проёмов фиксируют, а их положение относительно стен — нет. В результате ширина окна известна, а расстояние до углов — нет, и любой шкаф или кровать могут просто не встать на место.

Как избежать: стройте размерные цепочки, для каждой коммуникации фиксируйте два размера, ведите фотофиксацию с нумерацией.

Использование старого плана БТИ вместо фактических размеров

План БТИ или проект застройщика берут за основу, не проверяя реальность. А в помещении уже могли перенести перегородки, изменить проемы или нарастить штукатурку, которая искажает размеры на несколько сантиметров.

В чем заключается проблема:

• Бумага расходится с фактом. Перегородки переносят, проёмы меняют, стены утолщают отделкой.
• Штукатурка съедает сантиметры. До демонтажа замеры неточны — слой отделки даёт по 3–5 см на сторону.
• В БТИ нет привязок. Площади есть, а точных позиций окон, дверей и коммуникаций нет, что станет проблемой при разработке инженерных сетей в программа для проектирования отопления.

Ошибки при переносе размеров в чертёж

Даже при точных замерах ошибки возникают на этапе ввода данных в программу или на бумагу: погрешности суммируются, а когда план «не сходится», размеры просто подгоняют под красивую картинку.

Кратко об ошибке:

• Ошибки суммируются. Замер от угла до угла по каждой стене дает накопление погрешности.
• Цифры подгоняют. Когда план «не сходится», правят размеры вместо проверки замеров.
• Невязку игнорируют. Допуск считается как Nд = ±0,75 × K, где K — сумма внутренних размеров и толщин стен.

Как сделать качественный обмерный план, чертеж: измеряйте нарастающим итогом, не подгоняйте цифры, проверяйте диагонали, габариты и суммы.

Как проверить готовый обмерный план перед ремонтом

Краткий чек‑лист, как проверить обмерочный чертеж квартиры перед ремонтом:

• Сверьте с реальностью. Проверьте стены, диагонали (расхождение >1–2 см — проблема), высоты потолков, подоконников, радиаторов; проверьте привязки стояков, щитков, розеток. Также площадь комнаты на чертеже и размеры стен должны быть точными.
• Проверьте согласованность. Сумма участков стены должна совпадать с общей длиной; убедитесь, что элементы не конфликтуют (дверь не упирается в мебель, розетка не за шкафом).
• Оцените полноту. Должны быть: различие несущих стен и перегородок, материалы, высотные отметки, экспликация, особые зоны (например, «мокрые»).

Когда можно сделать обмерный план самостоятельно, а когда нужен специалист

Самостоятельный обмер оправдан, когда речь идёт о простых задачах без юридических последствий. Профессиональный замерщик нужен, когда точность критична для сложного ремонта, перепланировки или согласований.

Когда самостоятельный замер подходит

• Простые помещения правильной формы. Комната прямоугольная или близка к этому, без эркеров, ниш, радиусных стен и колонн. В таких случаях достаточно рулетки и базовой внимательности.
• Задачи без юридической силы. Вы делаете план для себя: прикинуть расстановку мебели, примерно посчитать материалы, понять бюджет. Если документ не пойдёт в проект, Росреестр или к подрядчику на подпись — точность «плюс-минус сантиметр» обычно приемлема.
• Предварительный этап. Вы хотите понять общую картину до того, как вкладываться в профессиональные услуги. Самостоятельный набросок поможет сформулировать задачу специалисту.
• Косметический ремонт без глобальных изменений. Покраска, обои, замена пола в одной комнате — если вы не двигаете стены и не заказываете встроенную мебель «до миллиметра», можно обойтись своими силами.

Когда лучше заказать профессиональный обмер

• Планируется перепланировка. Размерный план квартиры — отправная точка для проекта перепланировки и основа для юридических согласований. Самостоятельный чертеж здесь не примут. Более того, на этапе обмера специалист сразу увидит, какие изменения возможны, а какие не пройдут согласование.
• Расхождения с документами БТИ. Если вы подозреваете, что в техпаспорте ошибки или есть неузаконенная перепланировка, нужен профессиональный обмер и сравнение с БТИ. Техник зафиксирует фактические размеры и подготовит заключение для внесения исправлений.
• Сложная геометрия. Кривые стены, перепады высот, радиусные элементы, многоугольные колонны. Профессионал работает с тахеометром и восстанавливает сложные конфигурации через хорды и засечки — рулеткой это не повторить, из-за чего обмерный план комнаты окажется неточным.
• Заказ встроенной мебели или кухни. Здесь цена ошибки — несколько сантиметров, которые сделают шкаф или столешницу непригодными. Обмерный план фиксирует точное расположение окон, дверей, розеток, радиаторов и выступов, чтобы мебель встала без зазоров и переделок.

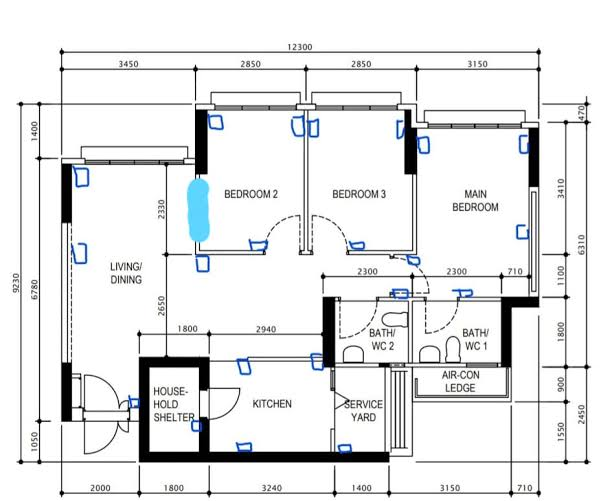

Чем обмерный план отличается от других технических документов

Обмерный план — это рабочий чертёж, который фиксирует фактическое состояние помещения на момент замера. Он принципиально отличается от документов, которые описывают объект «как он есть по бумагам» или «каким он должен стать».

Отличие от плана БТИ

План БТИ — это учетный документ, который содержит площади, конфигурацию и основные габариты, но не предназначен для проектирования. План БТИ и обмерочный план существенно различаются. Кратко о нем:

• Назначение. БТИ нужен для кадастрового учёта, оценки и сделок. Обмерный план — для ремонта, дизайна и расстановки мебели.
• Содержание. БТИ дает площади и «коробку». Обмерный план содержит всё. Реальную толщину стен, высоты потолков, подоконников, положение розеток, труб, вентшахт, неровности и уклоны.
• Точность. БТИ может содержать погрешности и не отражать перепланировки. Обмерный план фиксирует реальность, а не «как должно быть по документам».

Отличие от технического плана

Технический план — это юридический документ для кадастрового учета и регистрации прав, который готовит кадастровый инженер. Кратко о нем:

• Назначение. Технический план нужен для постановки объекта на учет, ввода в эксплуатацию или регистрации изменений в ЕГРН. Обмерный план — для ремонта и проектирования.
• Содержание. Технический план обязательно содержит точные координаты характерных точек контура объекта, полученные геодезическими методами. Обмерный план этих координат не содержит — ему важны линейные размеры внутри помещения.
• Кто готовит. Технический план — только кадастровый инженер с правом на кадастровые работы. Обмерный план может сделать дизайнер, замерщик или сам владелец.

Отличие от дизайн-проекта

Дизайн-проект — это проектный документ, который описывает будущее помещение. Обмерный план входит в его состав как первый, исходный лист. Кратко о нем:

• Назначение. Обмерный план отвечает на вопрос «что есть сейчас». Дизайн-проект — «что должно получиться».
• Содержание. Обмерный план — только факт. Дизайн-проект — планировка, демонтаж/монтаж, расстановка мебели, визуализации, развёртки стен, ведомости материалов и оборудования.
• Связь. Обмерный план — фундамент дизайн-проекта. Ошибка в обмере рушит весь проект. Розетки окажутся за шкафом, сантехника не совпадает со стояками. Поэтому важно подготовить подробный план перед тем, как переходить к работе в программам для проектирования электрики и других инженерных систем.

Заключение

Обмерный план — это не просто схема, а полноценный технический документ. Он ложится в основу дизайн-проекта, точных сметных расчётов и юридически значимых действий при перепланировке. Вы можете подготовить его самостоятельно. Главное — сделать правильный замер помещения и создать точную цифровую копию квартиры или дома в Дизайн Интерьера 3D или аналогичной программе.
