Программа для расчета теплого водяного пола нужна не только для подсчета метров трубы: от расположения витков, теплопотерь комнаты и сопротивления контуров зависит, будет ли покрытие прогреваться равномерно и хватит ли мощности в мороз. Мы собрали настольные проектировщики и онлайн-калькуляторы с разной глубиной расчета — от наглядной схемы укладки до гидравлики, подборки оборудования и ведомости материалов.
Редакционная иллюстрация водяного тёплого пола.
Выбирайте инструмент по требуемому результату: владельцу квартиры нужен метраж и понятная схема для обсуждения с монтажником, а проектировщику коттеджа — тепловая нагрузка по комнатам, гидравлические потери, балансировка коллектора и спецификация. Простой чертеж сам по себе не подтверждает правильность диаметра, расхода воды и настроек насосно-смесительного узла.
До раскладки подготовьте размеры комнаты, расположение стен, дверей, окон и стационарной мебели, отметьте зоны без обогрева и место коллектора. Площадь пола и фактически обогреваемая площадь отличаются: шкаф, санузел с оборудованием и технологические проходы изменяют доступную геометрию.
Для теплового расчета потребуются температура внутреннего воздуха, теплопотери ограждений, данные об утеплителе, стяжке и финишном покрытии. Для гидравлики нужны наружный и внутренний диаметр трубы, длина каждого контура, температура подачи и обратки, расход теплоносителя и потери давления.
Оценка расхода трубы по площади не равна проекту: необходимо учесть подводку от коллектора, повороты, способ укладки, ограничения производителя трубы и допустимую температуру поверхности пола. Проверьте действующую редакцию СП 60.13330.2020 и СП 29.13330.2011 с применимыми изменениями, а также техническую документацию выбранного оборудования.
Программы для расчёта водяного тёплого пола на компьютере

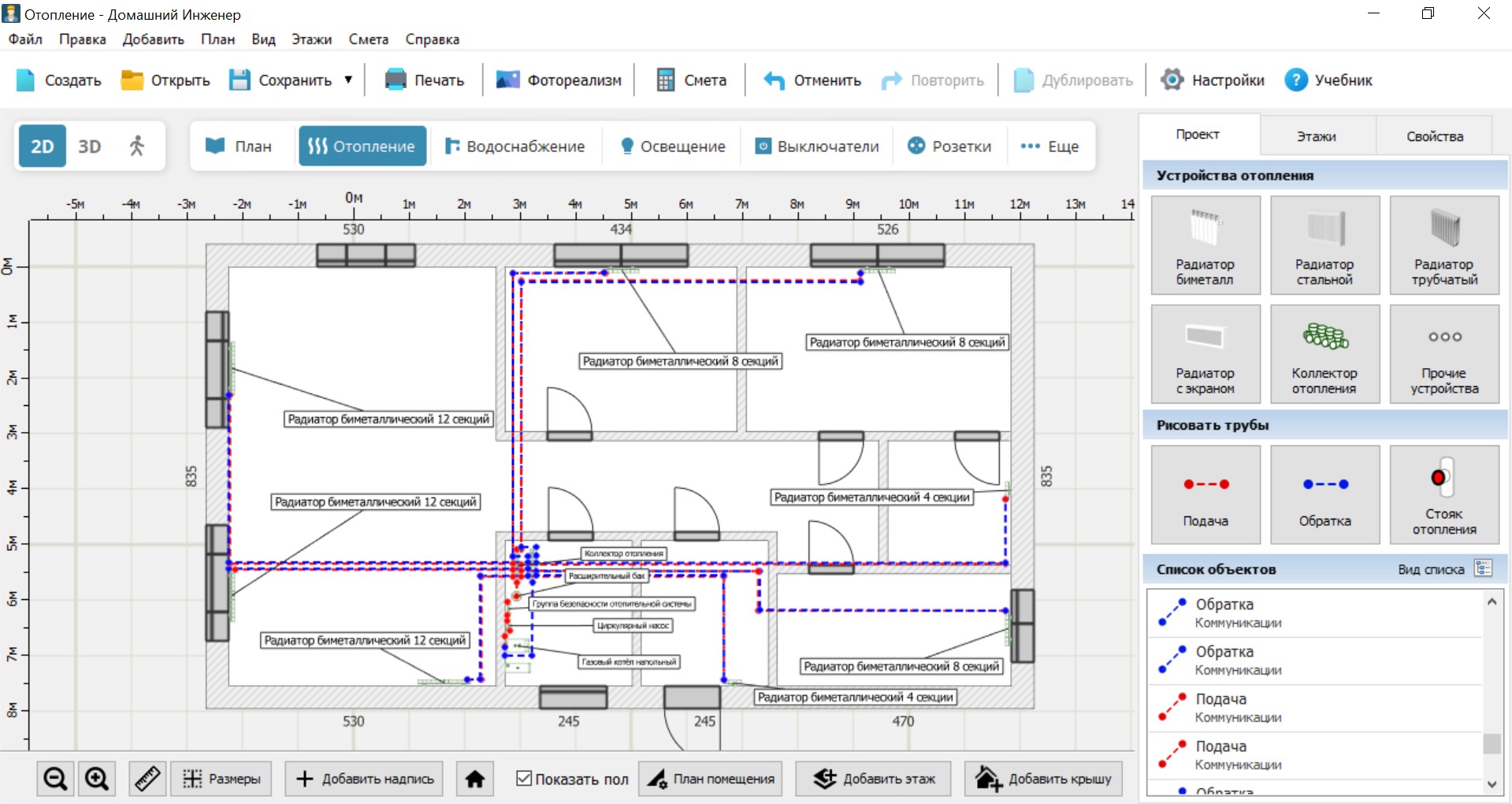

Универсальный русскоязычный планировщик инженерных сетей для Windows, в котором водяной теплый пол увязан с планом комнат и системой отопления. Это прежде всего инструмент визуального проектирования и составления сметы.
Рисуйте план здания в масштабе, добавляйте несколько этажей, окна, двери и постоянное оборудование; существующую планировку можно использовать как подложку, поэтому траектория труб не отрывается от реальной конфигурации дома.
Для водяного пола доступны отдельные средства раскладки: задаются схема, направление движения и шаг трубы, диаметр, точки соединения с коллектором. Такой способ особенно удобен, когда необходимо объяснить монтажникам расположение петель.
Смета собирает материалы и работы, а 2D- и 3D-представления помогают согласовать проект с собственником. Доступна ознакомительная загрузка под Windows 7–11, имеются инструкции и справка на русском языке.
Это не замена специализированного теплотехнического расчета: наглядная раскладка и калькуляция расходов сами по себе не определяют фактические теплопотери здания, напор насоса и балансировку всех петель.
Приложение устанавливается на компьютер с Windows; версии для macOS и Linux не представлены. Полноценная работа после ознакомительного периода требует выбора платного тарифа.
Программа для 3D-планировки частного дома с разделом инженерных коммуникаций и отдельным режимом теплого пола. Подходит для согласования размещения отопления с архитектурой и отделкой.
В режиме теплого пола предусмотрен выбор помещения и схема водяной раскладки: задаются способ укладки, ее направление, шаг и диаметр труб. Отдельный коллектор соединяет комнатные участки с отопительной системой.
Раздел коммуникаций включает радиаторы, котлы, коллекторы, подающие и обратные трассы; инженерные объекты вынесены на собственные слои. Это позволяет менять архитектурный план и инженерные решения без смешивания листов.
Данные по выбранному оборудованию собираются в смету; пользователь дополняет ее затратами на материалы и монтаж. Система работает в Windows, а пробную версию разрешено загрузить до покупки лицензии.
Архитектурная 3D-модель и схема труб не подтверждают тепловую мощность контура: расчет теплопотерь, скорости воды и сопротивления коллекторной группы необходимо выполнить отдельно.
Для полного проекта нужна точная исходная геометрия и продуманное расположение оборудования. Изменение стен или зон мебели после раскладки требует повторной проверки каждого участка.

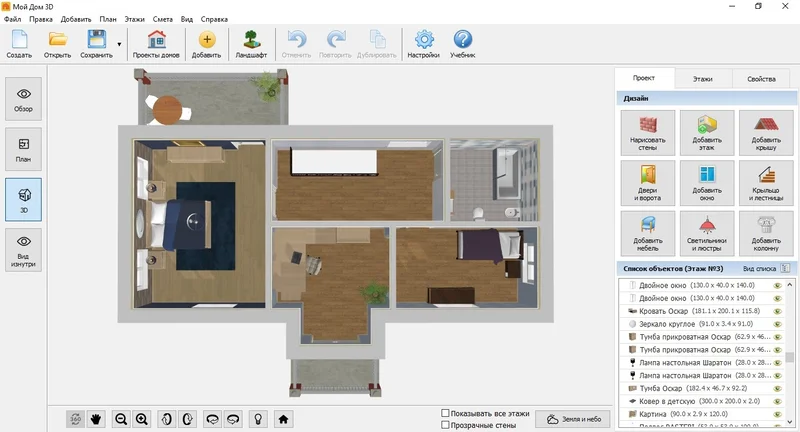

Планировка в Мой Дом 3D: архитектурная основа для размещения инженерного оборудования.
Компактная программа для черчения петель теплого пола и быстрого подсчета материала на объекте. Основной акцент — простая раскладка, печать схемы и предварительная стоимость.
Программа ведет динамический подсчет трубы и предварительную смету: после ввода стоимости погонного метра можно видеть изменение суммы вслед за редактированием геометрии. Это помогает сверять варианты без повторного ручного счета.
Проект печатается на одном или нескольких листах, которые затем соединяются в большой монтажный план. Масштабированный бумажный чертеж удобен при работе на объекте, где просмотр схемы на ноутбуке мешает монтажу.
Предусмотрено локальное сохранение проектов и облачное хранилище по регистрационному ключу. У разработчика размещена загрузка версии для Windows; освоение редактора не требует навыков полноценной САПР.
Улитка в первую очередь рисует и подсчитывает петли: методика детального теплотехнического расчета стяжки, теплопотерь и гидравлической увязки нескольких коллекторов не описана.
Для доступа к проектам из облачного хранилища нужен регистрационный ключ и интернет. Не путайте это с автономным сохранением на рабочем компьютере.

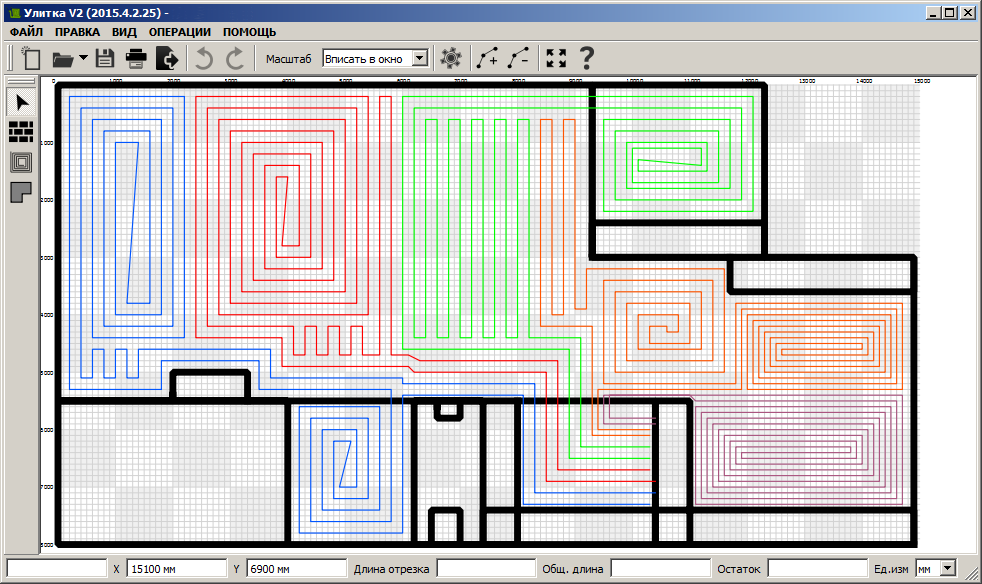

Улитка V2: пример раскладки контуров водяного тёплого пола со старого сайта разработчика.
Специализированный бесплатный расчетный комплекс VALTEC.PRG 3.1.3 для отопления и внутренних инженерных сетей. В составе есть отдельный модуль водяных теплых полов.
Рассчитывает напольное, настенное и радиаторное водяное отопление наряду с теплопотребностью помещений. Один комплекс охватывает несколько связанных инженерных систем, что удобно при проектировании коттеджа.
В модуле теплого пола вводятся помещения, отапливаемая площадь, тип трубы, шаг, характеристики слоев над трубой и под ней, температура воздуха и другие исходные величины. Это позволяет сравнивать конструктивные варианты пола.
Гидравлические модули рассчитывают внутренние сети отопления и водоснабжения, в том числе связанные расходы и сопротивления. Для работающей системы эти параметры важнее одной красивой спирали на плане.
Дистрибутив распространяется открыто: на странице VALTEC размещены программа, руководство PDF и учебные ролики по расчету теплопотерь коттеджа и напольного отопления. Материалы пригодны для самостоятельного изучения терминов.
Порог входа выше, чем у графических планировщиков: необходимо понимать температуры подачи и обратки, тип трубы, конструкцию перекрытия и параметры теплопотерь.
Результат рассчитывается по внесенным исходным данным; ошибка в толщине утеплителя, фактической площади или свойствах покрытия переносится в расчет и требует повторной проверки.

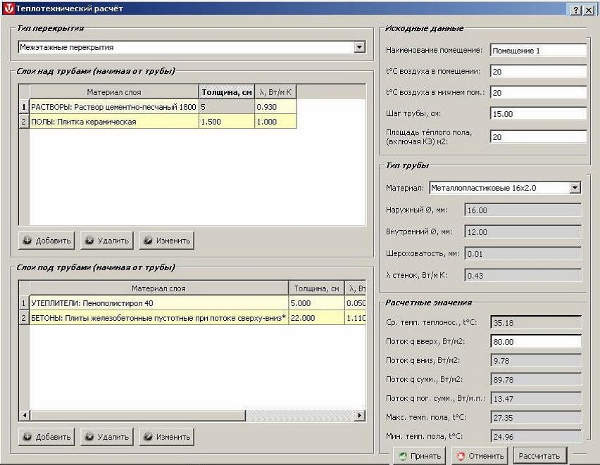

Настоящий расчётный модуль VALTEC.PRG из публикации производителя.
РЕХАУ OZC предназначена для определения теплопотерь и проектной тепловой нагрузки помещений и зданий. Это подготовительная часть проектирования теплого пола, а не редактор рисования спиралей.
Вычисляет коэффициенты теплопередачи неоднородных наружных стен, полов, кровель и других ограждений. Благодаря учету слоев утепления можно оценивать, как изменение конструкции влияет на требуемую мощность отопления.
Учитывает размеры и типы помещений, параметры внутреннего воздуха, вентиляцию, рекуперацию и рециркуляцию. Это существенно, поскольку площадь пола сама по себе не определяет необходимую тепловую нагрузку комнаты.
Формирует таблицы материалов и отчеты по конструкциям, поддерживает перенос и копирование помещений в дереве здания. На сайте RH Solutions опубликован порядок получения установочных файлов и лицензии.
РЕХАУ OZC не чертит трубные петли водяного пола: после вычисления нагрузок нужен отдельный редактор раскладки и гидравлический расчет оборудования.
Для получения установочных файлов требуется письмо поставщику с контактными данными; программа защищена лицензионными ключами, которые оформляются отдельно.

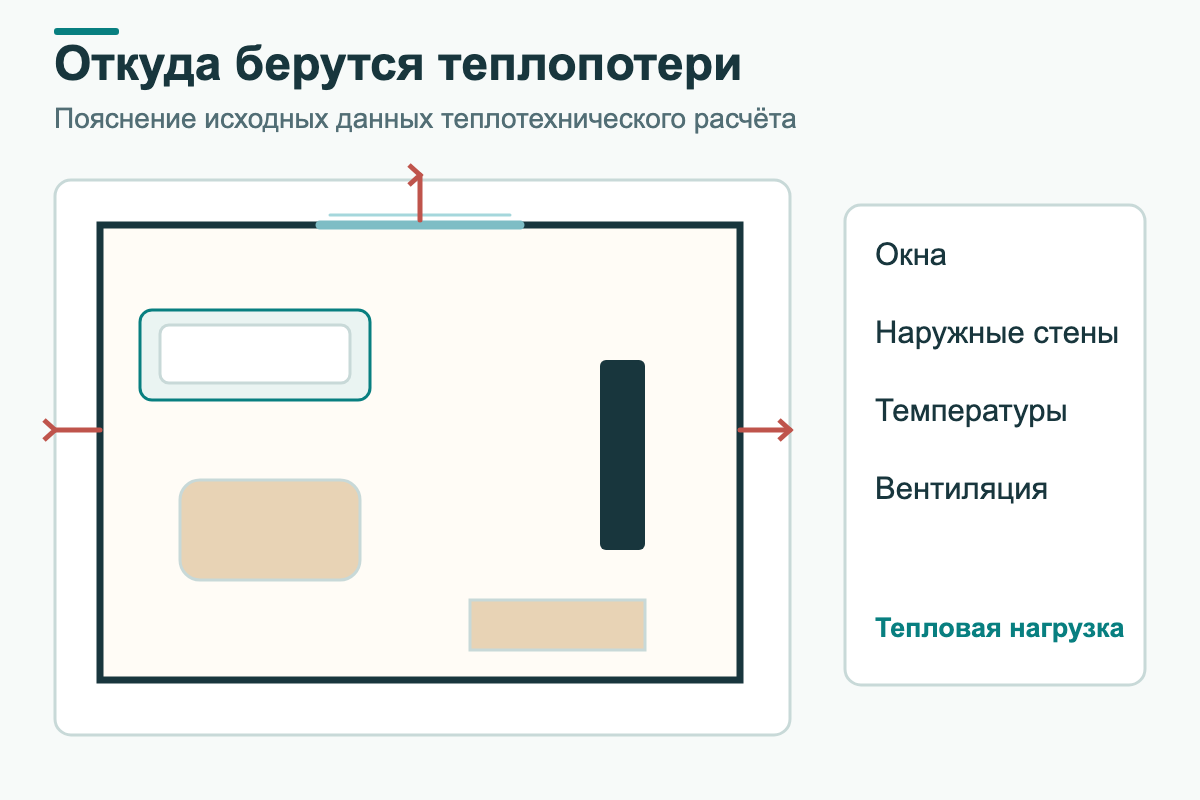

Поясняющая схема теплопотерь через ограждения и исходных данных расчёта. Это тематическая иллюстрация, а не интерфейс REHAU OZC.
Инженерная система PRO AQUA SET 7.2 для проектирования и гидравлической проверки отопления, включая водяной теплый пол. Предусмотрена графическая работа с планами и схемами.
Для теплого пола задаются конструкция перекрытия, способ мокрого либо сухого монтажа, зона обогрева и тепловая потребность помещения. Программа рассчитывает шаг спирали, ее реальную площадь и длину.
Выполняет гидравлическую проверку, сообщает об ошибках на конкретном элементе и подбирает параметры для балансировки. Диагностика помогает обнаруживать неправильные настройки еще до закупки арматуры.
Совместная работа с PRO AQUA OZC позволяет перенести строительную модель и результаты расчета тепловой нагрузки, а DWG/DXF служат для обмена чертежами с другими инструментами.
Трехмерная визуализация инженерной системы и экспорт таблиц облегчают выдачу монтажных материалов. Компания предоставляет загрузку установочного архива, описания расчетных режимов и учебные материалы.
Профессиональный интерфейс требует подготовки: нужно корректно задать тепловую нагрузку, материалы слоев и характеристики расхода воды, а не только нарисовать комнату.
Точный расчет теплопотерь здания выполняется отдельной программой PRO AQUA OZC, затем результаты передаются в SET. Без такой исходной базы гидравлика не определяет потребную мощность.
Рабочие окна PRO AQUA SET в примере проектирования инженерной системы от разработчика.
Otoplenie3D моделирует трубопроводную систему отопления в трехмерном пространстве под Windows. Разработчик делает акцент на инженерной трассировке и расчете сети.
Система отображается в объемной модели: строятся стены, размещаются отопительные приборы и прокладываются трубопроводы. При многоэтажной планировке это помогает просматривать расположение разводки относительно уровней здания.
Программа рассчитывает трубопроводную часть отопления, а также поддерживает построение трасс и подключение котельного оборудования. Полученные параметры используются для инженерной оценки выбранной схемы.
Экспорт чертежа в DXF позволяет передать схему в другие чертежные приложения. Видеоуроки разработчика разбирают построение дома, управление камерой, создание труб и исправление ошибок.
Для расчета теплопотерь через ограждающие конструкции разработчик продает отдельный модуль TeploRaschet3D. В самом Otoplenie3D нагрузки назначаются отопительным приборам вручную.
Наличие трехмерной модели трубопроводов не подтверждает автоматическую генерацию спиралей напольного отопления, поэтому этот продукт следует рассматривать как вспомогательный инженерный инструмент.

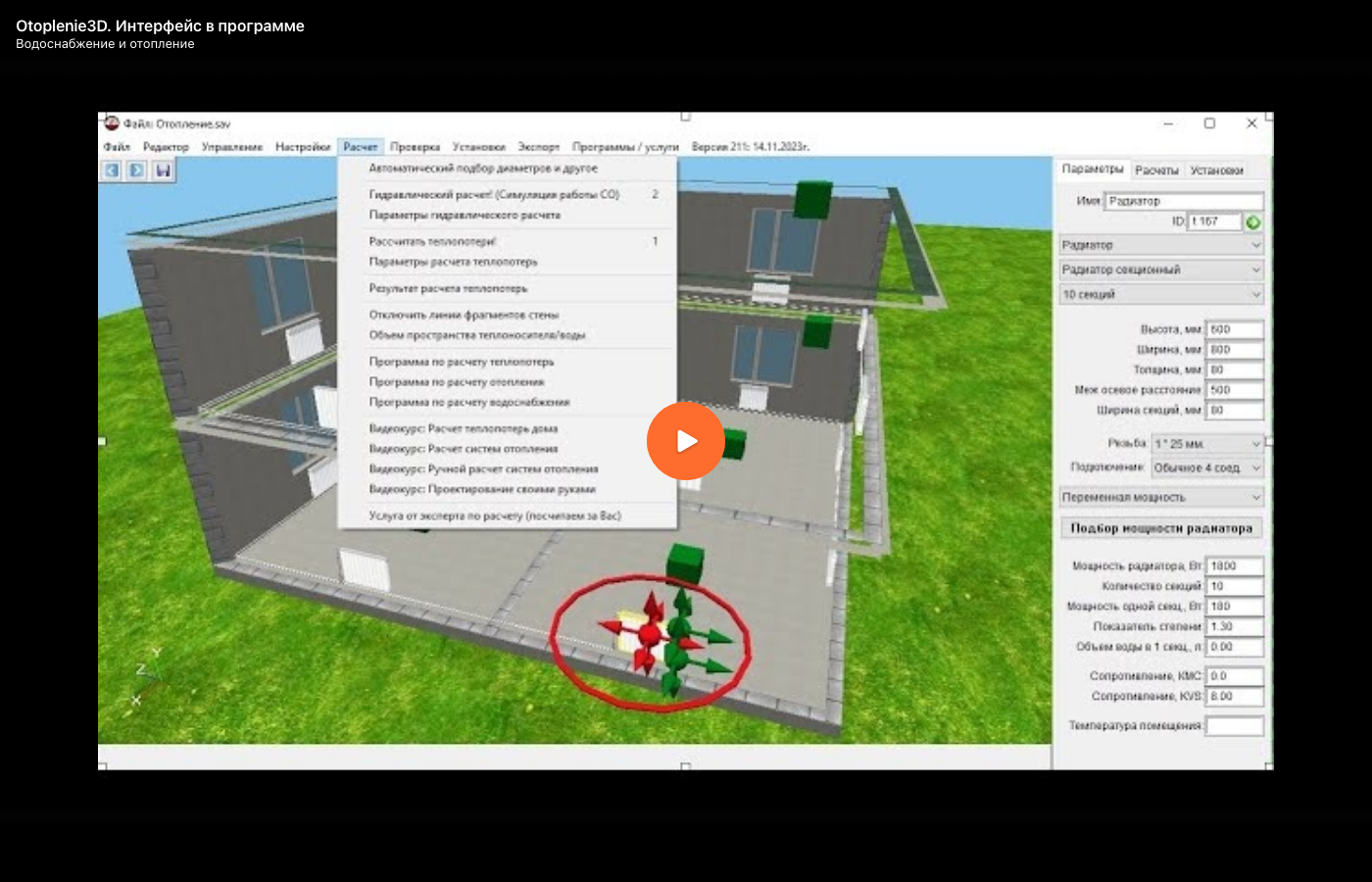

Otoplenie3D: превью официального видеоурока «Интерфейс в программе» с моделью дома, меню расчётов и параметрами радиатора.

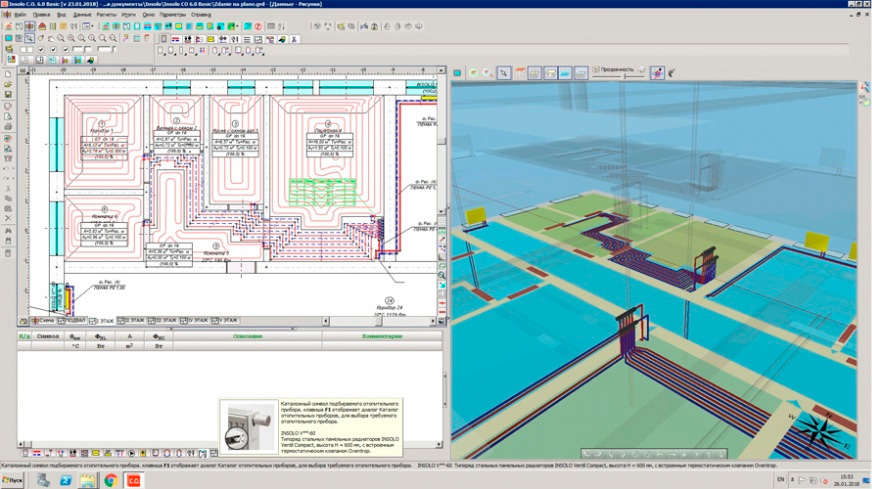

Oventrop C.O. 3.8 — бесплатный расчетчик трубопроводных систем отопления и охлаждения. Поддерживает проектирование напольного отопления и подбор гидравлических параметров.
Проектирует однотрубные и двухтрубные контуры, а также системы с напольными отопительными приборами. Данные вводятся графически и выводятся на развернутую расчетную схему.
Автоматизированный подбор диаметров трубопроводов связан с определением гидравлических сопротивлений циркуляционных колец и потерь давления. Это помогает оценивать совместную работу разных ветвей отопительной сети.
Доступ к каталогам труб, отопительных приборов и арматуры уменьшает объем ручного ввода. По результатам составляется спецификация, содержащая элементы отопительной системы.
Официальная страница сообщает о прекращении обновлений каталога и технической поддержки Sankom с 1 января 2019 года: новые модели оборудования в архивной базе не гарантированы.
Старая версия ориентирована на расчет гидравлики; для итогового проекта нужно отдельно подтвердить актуальность характеристик выбранных труб, фитингов и балансировочных клапанов.

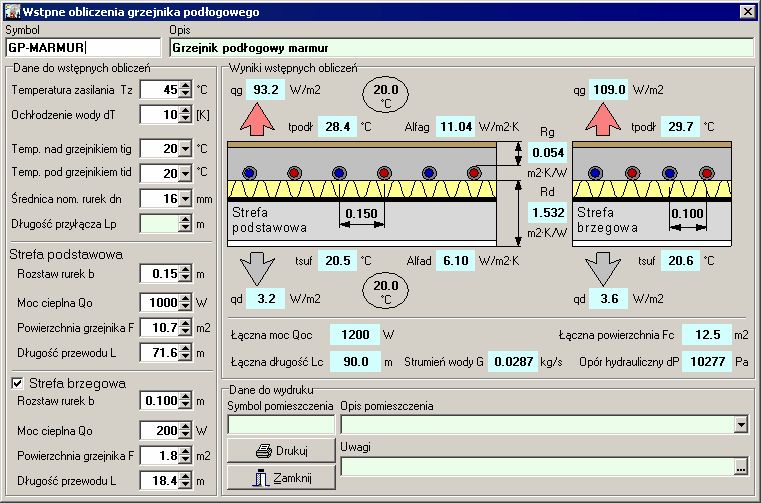

Oventrop C.O. 3.6: окно предварительного расчёта тёплого пола из официального руководства, страница PDF 23 (печатная 21).
Профессиональный комплекс Sankom для проектирования отопления, холодоснабжения и водоснабжения, включая поверхностное отопление. В составе есть автоматизированная раскладка напольных контуров.
Греющие поля задаются на плане комнат: автоматически строятся спирали либо меандр, меняются направление и шаг труб. Можно вручную корректировать контур и учитывать основную и краевую зоны с разной плотностью укладки.
Быстрый расчет напольных приборов показывает влияние температуры подачи, диаметра труб, конструкции пола и разделения поля на несколько контуров. Рекомендации по разделению учитывают гидравлическое сопротивление и удобство балансировки.

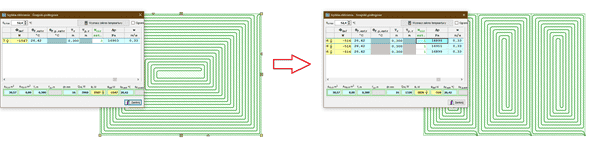

Редактор способен исключать из обогреваемой площади участки без труб и обходить элементы раскладки. Это важная деталь при сложной геометрии помещения, когда вся площадь плана не соответствует активной площади пола.
Программный комплекс поддерживает импорт строительных подоснов, взаимодействие с Audytor OZC и работу с каталогами элементов. В версии Pro предусмотрено взаимодействие с Revit, а в линейке 7.5 — экспорт IFC.
Расчеты и трассировка требуют знания инженерных обозначений, тепловой нагрузки, свойств перекрытия и настроек источника тепла. Для простой оценки расхода трубы комплекс избыточен.
Пробная загрузка не равнозначна бесплатной коммерческой лицензии; функциональность и интеграции зависят от редакции. Для рабочего проекта следует заранее выбрать необходимый вариант.
KAN SET — фирменная инженерная система KAN-therm для проектирования отопления и других внутренних сетей. Доступны варианты Basic и Pro и пробные установочные пакеты.
В каталоге KAN-therm опубликованы наборы KAN SET Basic/Pro и отдельная программа KAN OZC для расчета теплопотерь. Такое разделение помогает выстроить работу от нагрузки помещений до технических параметров системы.
Для актуальных пробных сборок предусмотрены модули отопления CH, холодоснабжения CC, быстрого расчета FC и водоснабжения H2O. Комплекс предназначен не только для одной комнаты, но и для связанной инженерной инфраструктуры здания.
Есть версия KAN SET for Revit, отдельная от настольного проектировщика. Она используется в связке с BIM-средой и облегчает обмен данными между моделью здания и инженерной частью проекта.
Редакции, модули и право коммерческого использования необходимо проверять отдельно: доступ к пробному дистрибутиву не подтверждает бессрочное бесплатное использование.
Рабочая последовательность с отдельной программой KAN OZC увеличивает подготовку проекта по сравнению с калькуляторами, которые просят только площадь и шаг трубы.
KAN SET 7.3: пример быстрого расчёта и схемы тёплого пола из официального описания обновления.
LoopCAD 2026 от Avenir — специализированный Windows-проектировщик трубных контуров лучистого отопления. Программа рассчитана на подготовленных специалистов по системам отопления и охлаждения.
На план импортируются PDF, JPG и чертежи AutoCAD; поверх геометрии автоматически создаются петли либо прорисовываются вручную. Этот подход полезен для сложных помещений с нишами и разными зонами обогрева.
Есть трехмерное представление, расчет гидравлики, параметров теплоносителя, потерь напора и распределения петель между коллекторами. Результаты используют при выборе расхода и настройке узлов циркуляции.
В редакции Standard доступна гидравлика при вручную заданных тепловых нагрузках. Professional добавляет автоматический расчет теплопотерь, а MJ8 расширяет его методом Manual J; различия важно учитывать до покупки.
Фирменные редакции для Viega, REHAU, Uponor и других поставщиков включают номенклатуру компонентов и позволяют формировать ведомость материалов или расчет предложения по оборудованию.
LoopCAD работает на 64-битной Windows 10 или 11; официальных выпусков для Linux и macOS нет. Для комфортной работы требуется полноценный компьютер, а не мобильный браузер.
Стоимость лицензии и подписки делает продукт менее привлекательным для разового подсчета трубы; пробная версия помечает распечатки, а после ее окончания ограничивает сохранение и экспорт.

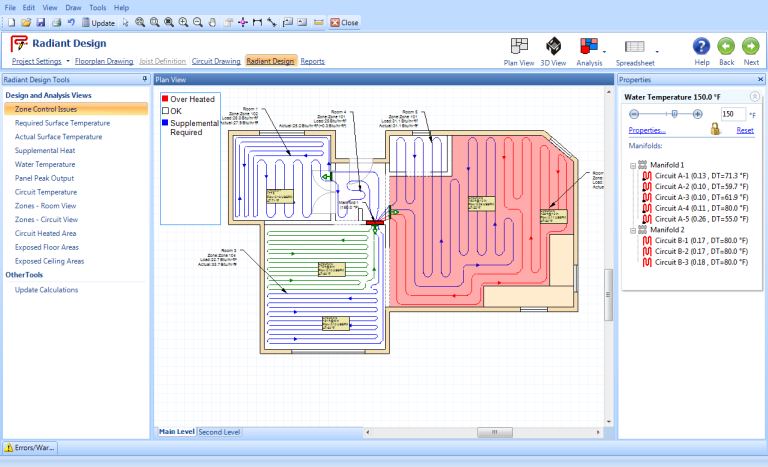

LoopCAD: схема контуров и параметры гидравлического расчёта на официальном скриншоте.
Лучшие сервисы и калькуляторы для проектирования водяного теплого пола онлайн
Онлайн-планировщик ремонта и интерьера с рабочими чертежами, сметой и зонами теплых полов. Полезен как архитектурная подоснова для согласования инженерных решений.
Размечает планировку помещений, двери, перегородки и мебель на чертежах. Перед проектированием теплого пола можно выделить свободные зоны комнаты, проходы и участки размещения стационарной техники.
В составе комплекта рабочих листов предусмотрены инженерные планы, в том числе зоны теплых полов с терморегуляторами. Для согласования отделки и мест установки оборудования это понятнее, чем отдельная таблица с метражом.
Сервис рассчитывает объемы и метражи по нанесенным чертежам, ведет смету на работы и строительные материалы. Такие данные удобно передать сметчику вместе с архитектурным комплектом.
Разметка зон теплого пола в RemPlanner не является подтвержденным гидравлическим расчетом водяных петель: расходы, потери напора и температурные режимы следует проверять отдельно.
Сервис специализируется на ремонтных чертежах; он не заменяет редактор, автоматически строящий точный трубный рисунок с диаметром, длиной и балансировкой.

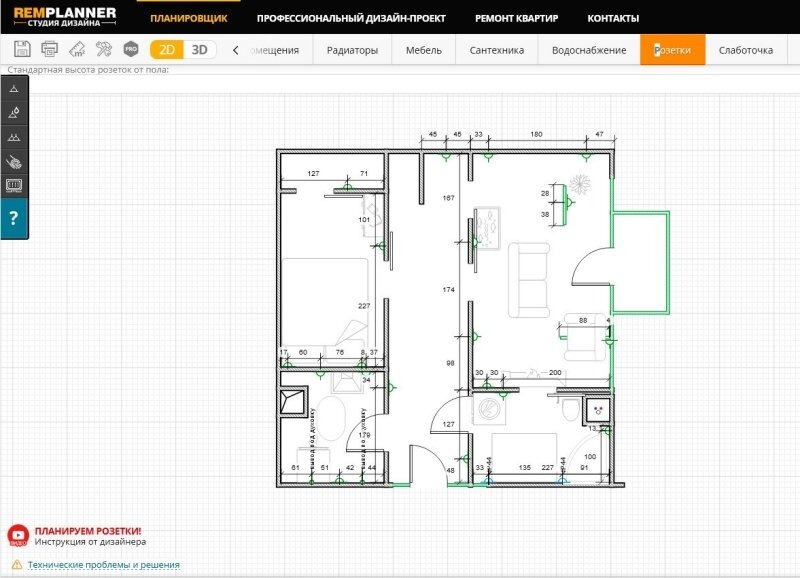

Пример плана в RemPlanner; это иллюстрация планировки, а не автоматического теплотехнического расчёта.

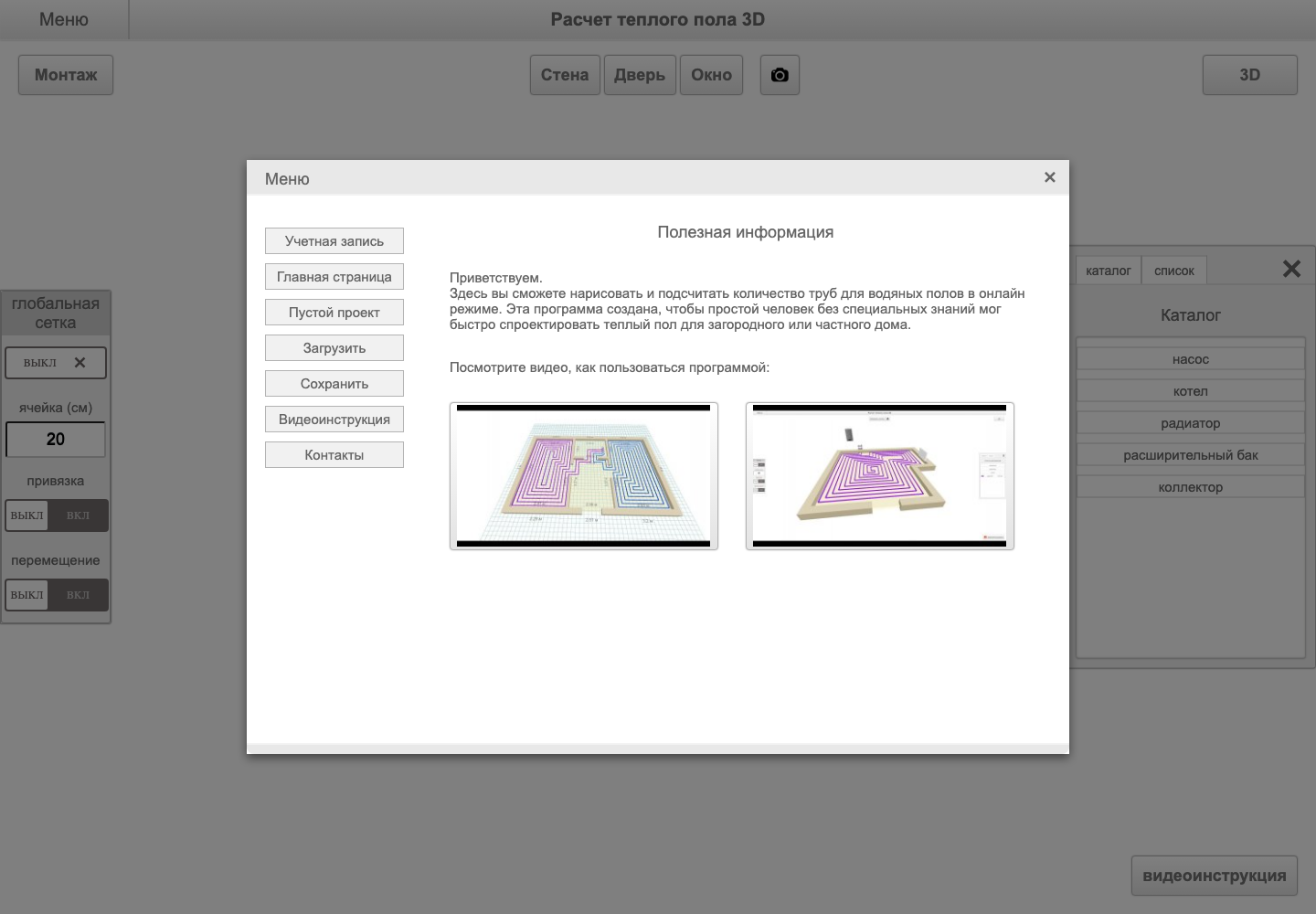

Браузерный 3D-редактор для прорисовки труб водяного пола с базовым учетом геометрии помещения. Рассчитан на самостоятельную подготовку простой схемы.
Редактор предоставляет отдельные инструменты для стен, дверей, окон и трубы; для элементов вводятся размеры. Это помогает увязать трассу с проемами, а не оценивать длину исключительно по площади комнаты.
При черчении трубы сервис отображает ее длину и позволяет задавать диаметр. Сведения о протяженности получают непосредственно при создании трассы без отдельного пересчета вручную.
Проект можно сохранить и затем загрузить через учетную запись. Разработчик предоставляет видеоинструкцию, а сервис работает через веб-интерфейс без установки Windows-программы.
Сохранение и повторная загрузка проекта требуют авторизации; режим свободного рисования не дает того же уровня инженерной отчетности, что специализированная расчетная САПР.
Сам по себе показ длины трубы не гарантирует корректность тепловой мощности, гидравлического сопротивления и температуры поверхности. Эти значения необходимо получить из инженерного расчета.

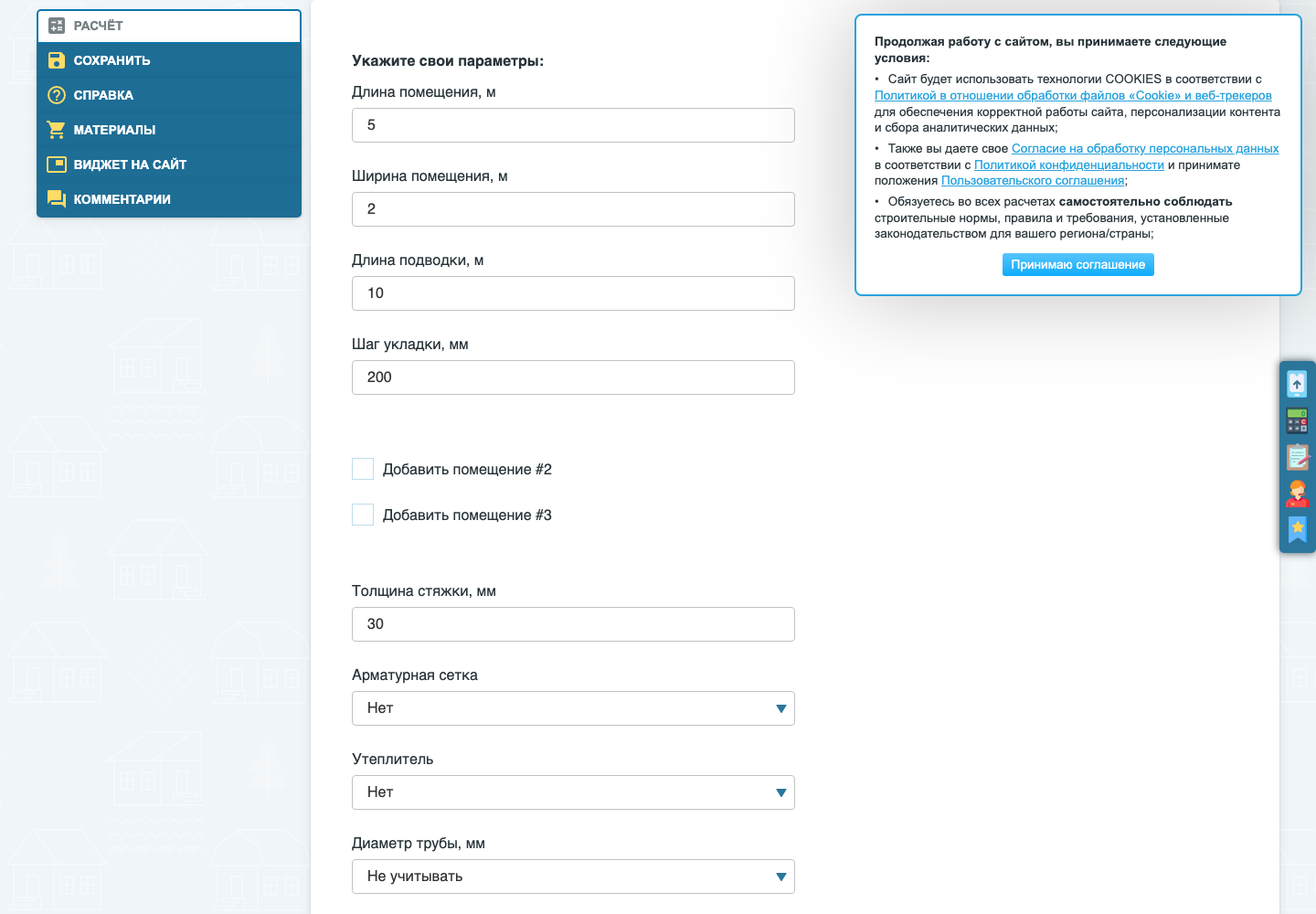

Онлайн-калькулятор для приближенного расхода трубы и сопутствующих материалов теплого водяного пола. Подходит для стартового перечня закупки.
По длине, ширине и шагу укладки рассчитывает ориентировочную протяженность труб и учитывает длину подводки. Это позволяет быстро сопоставить разные варианты без создания объемной модели дома.
Помимо труб учитываются демпферная лента, арматурная сетка, объем стяжки и другие строительные материалы. Такой перечень удобен при первом разговоре со снабженцем или подрядчиком.
Предусмотрены печатные результаты с чертежами и исходными данными в PDF, а также ссылка для передачи вычисленных параметров. Перед отправкой проекта можно сохранить общий расчет для обсуждения.
Расчет прямо обозначен как приблизительный: по одной геометрии комнаты нельзя определить теплопотери ограждений, требуемый расход теплоносителя и настройки насоса.
Дополнительные способы сохранения и работы с чертежами зависят от условий тарифов сайта; не следует считать все возможности экспорта безусловно бесплатными.

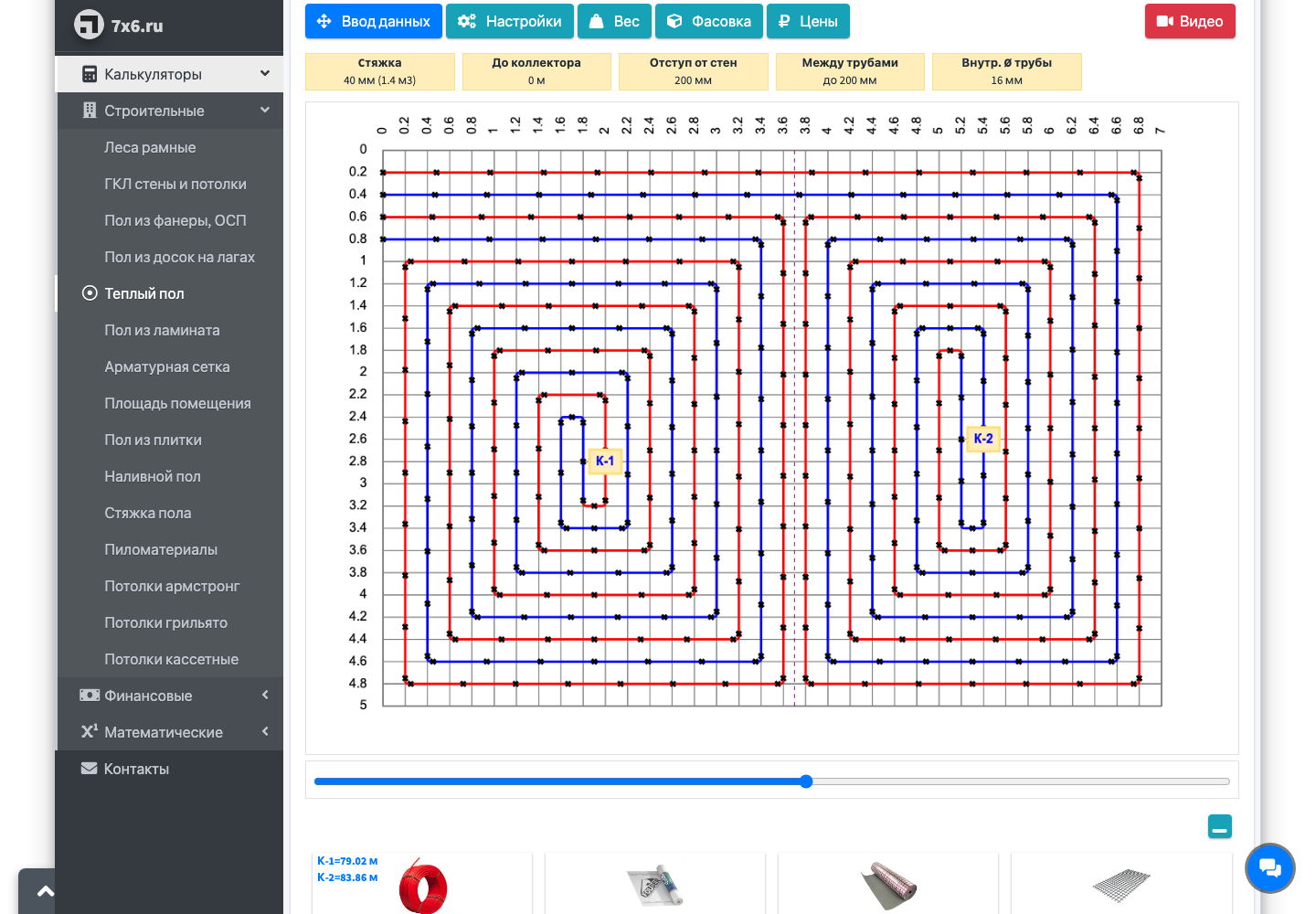

Подробный онлайн-калькулятор труб и материалов для водяного пола с визуальной схемой спирали. Позволяет оценить комплектность закупки и затраты на монтаж.
Вводятся длина и ширина участка, шаг трубы, отступ от стен, подводка до коллектора, диаметр и число контуров. Эти параметры дают более предметную оценку метража, чем простой коэффициент на квадратный метр.
Рисуется схема раскладки по спирали с размерной сеткой. Можно видеть деление на контуры, что полезно при подготовке понятного рисунка для мастера и согласовании направления укладки.
В отдельных разделах настраиваются расход, вес, фасовка и цена материалов. Сметная часть позволяет учесть продажу, доставку и монтаж и получить ориентировочную общую стоимость работ.
Результат расчетов можно распечатать или сохранить вместе со схемой на компьютер. Такой документ удобен для предварительной заявки поставщику и проверки исходных количеств.
Расчет опирается на упрощенную геометрию помещения, поэтому сложные ниши, оборудование и реальные пути подачи до коллектора требуют корректировки исходных размеров.
Цена получается из вручную внесенных ставок и характеристик фасовки; она не является коммерческим предложением магазина и не отражает автоматически действующие прайс-листы.
Калькулятор SKOBAPRO показывает бифилярную улитку и количество якорных скоб для фиксации трубы. Его сильная сторона — расчет крепежа на монтаж.
Достаточно указать длину и ширину помещения и выбрать шаг трубы из готовых значений от 100 до 300 мм. Сервис строит схему укладки, по которой удобно оценивать характер будущих поворотов.
Отдельная настройка задает расстояние между скобами на прямых участках. Это позволяет согласовать расход крепежа с способом фиксации на утеплителе и привычной технологией монтажной бригады.
В расчет включены прямые участки и повороты трубы. Результат показывает общую длину контура, количество скоб с дополнительным запасом и число упаковок по 500 штук.
Расчет ориентирован именно на якорные скобы водяной трубы; он не составляет полную смету котельной, насосов, фитингов, коллекторов и теплоизоляции.
Нагревательная мощность, температура поверхности и давление в петле не входят в описанный результат. Их следует вычислять в теплотехнической и гидравлической программе.

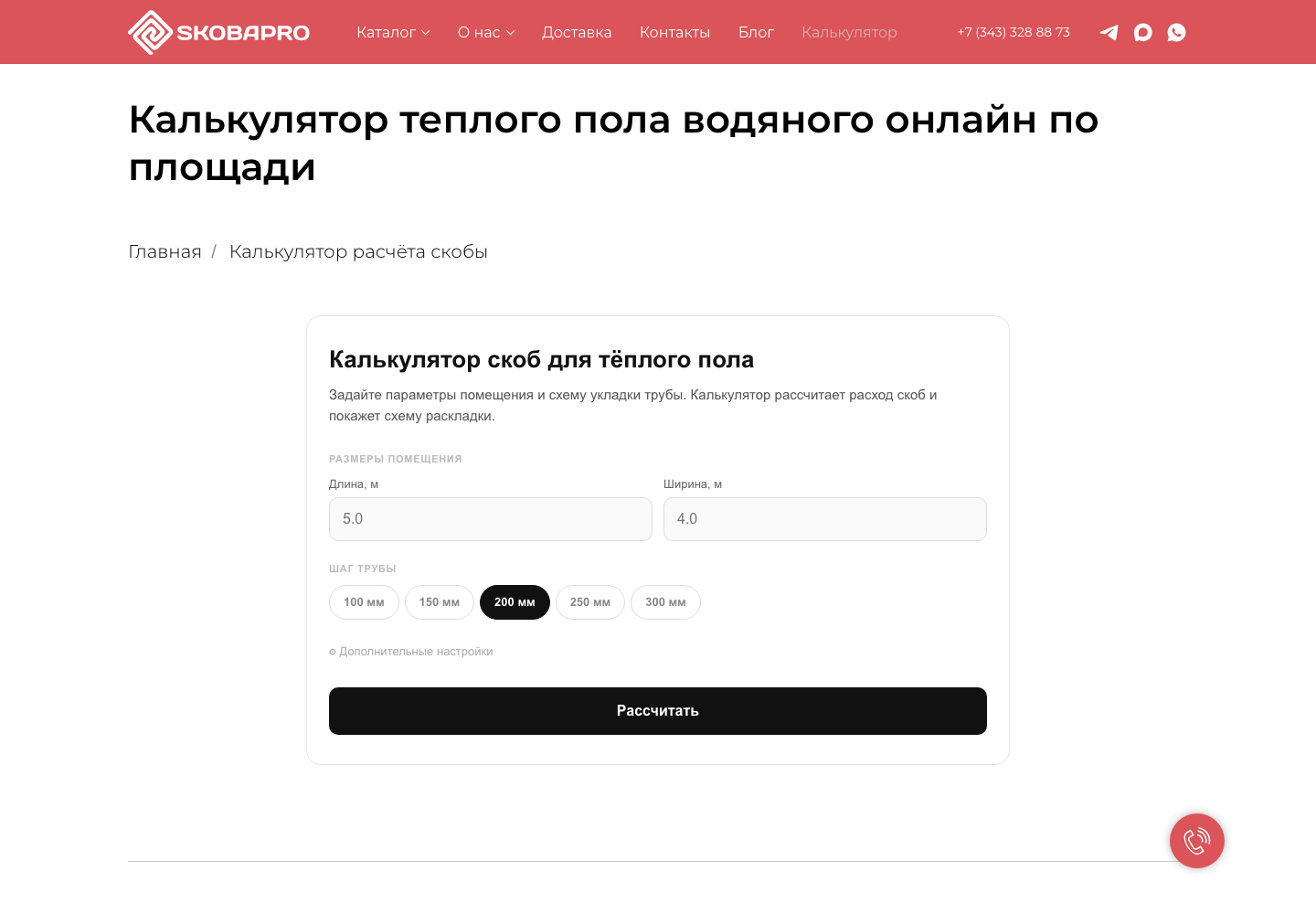

Фактический экран калькулятора SKOBAPRO: размеры помещения, шаг трубы и команда расчёта расхода скоб.
Калькулятор ТЕХСТАНДАРТ для предпроектной оценки водяного теплого пола с тепловыми и гидравлическими результатами. Сервис сам относит вычисления к предварительным.
Вводятся длина и ширина комнаты, тип помещения, климатический регион, температура воздуха и параметры основания. Для пола над грунтом или холодным помещением предусмотрены отдельные настройки нижней температуры.
Учитываются тип монтажа, материал и толщина утеплителя, стяжка над трубой, покрытие, диаметр, шаг и температурный режим теплоносителя. По сравнению с калькулятором метража исходных параметров здесь значительно больше.
В результатах разделены тепловой поток вверх и вниз, общая мощность, средняя температура воды и температура поверхности. Это помогает увидеть влияние конструкции пола на потери тепла.
Гидравлический раздел выводит расход, скорость теплоносителя и потери давления; отдельный блок — суммарную длину, число петель, объем стяжки и воды в трубах.
Автор обозначает результат как предпроектный; он не должен служить единственным основанием для монтажа, выбора насоса или подписания рабочей документации.
Вводимые величины, включая теплопотери и температуры нижней стороны пола, требуют инженерного обоснования; результат чувствителен к неправильно выбранным допущениям.

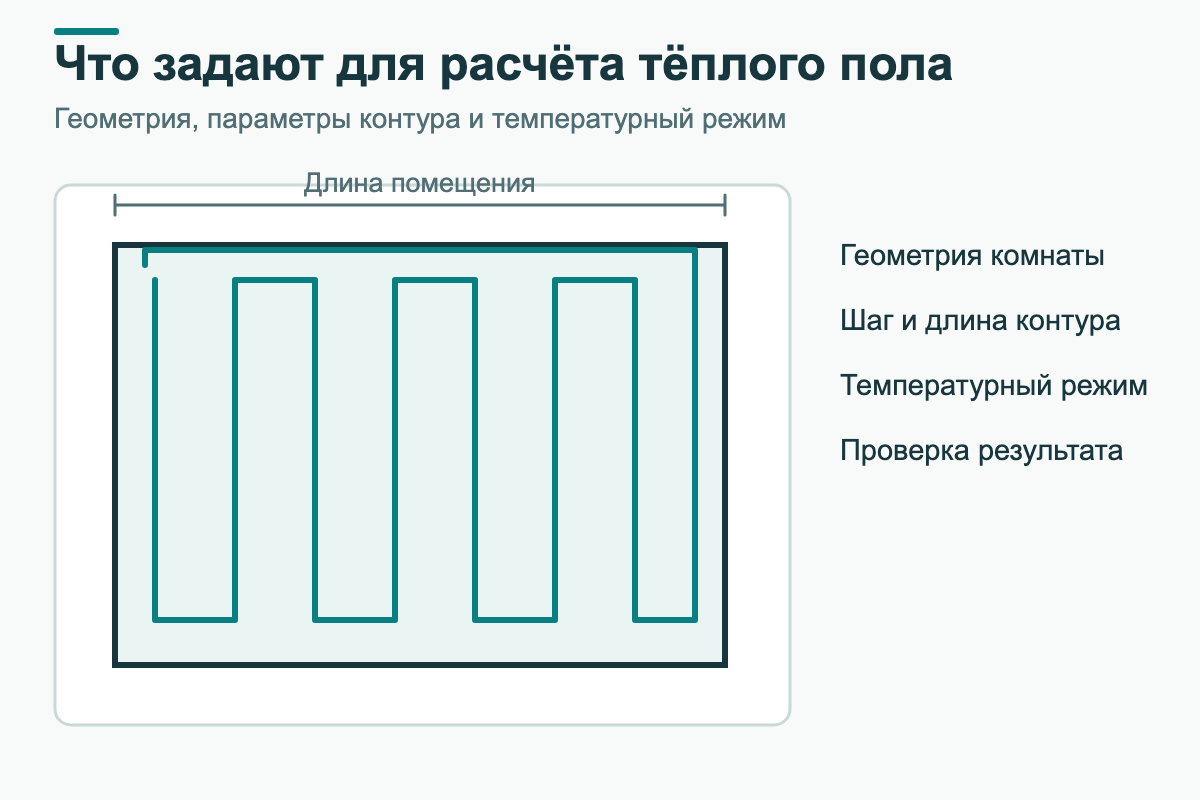

Тематическая схема исходных данных расчёта тёплого пола; не является экраном калькулятора ТЕХСТАНДАРТ.

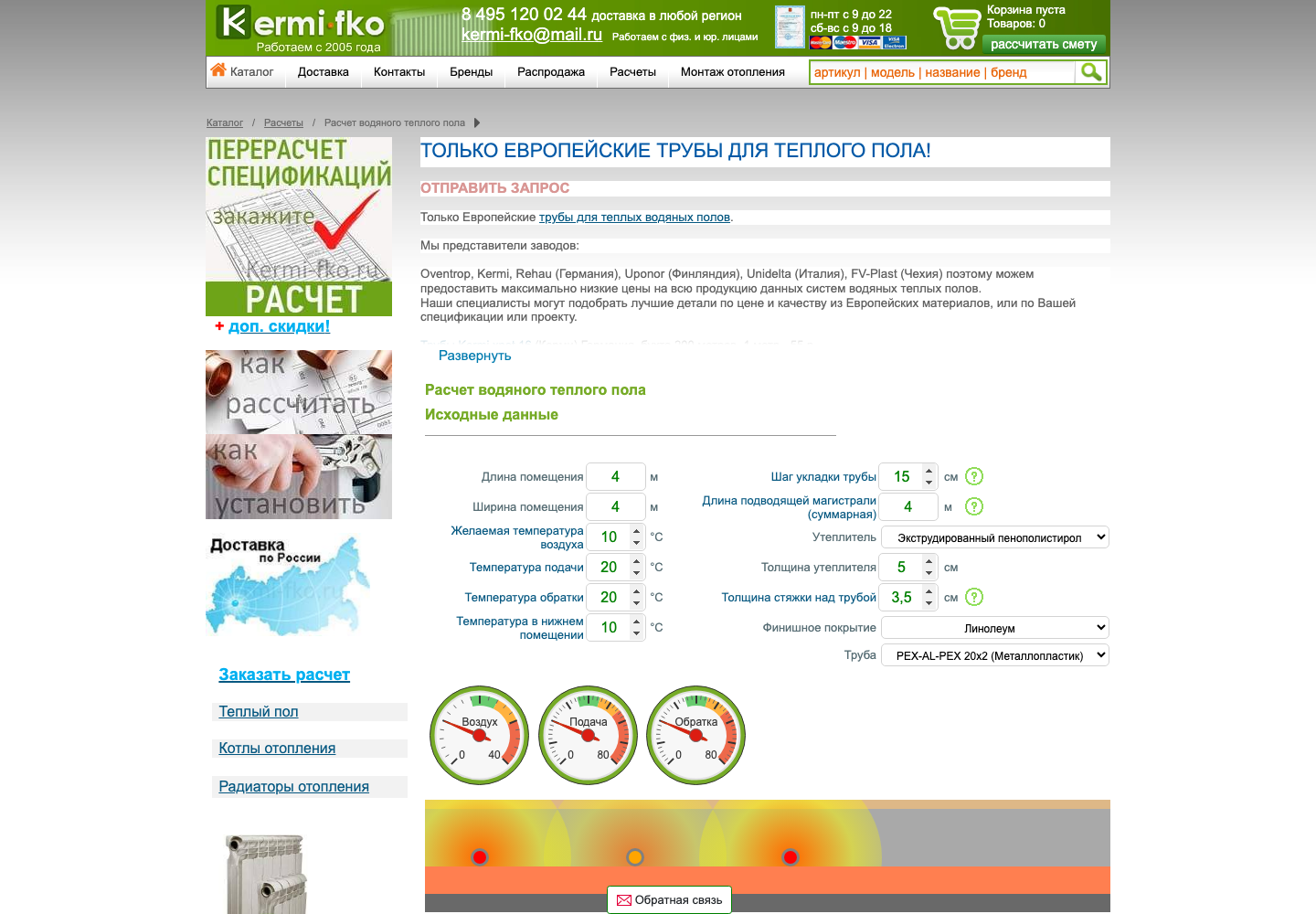

Развернутый онлайн-калькулятор водяного пола с оценкой температуры поверхности, мощности и гидравлики петли. Позволяет сравнить варианты конструкции без установки программы.
Задаются длина и ширина помещения, температура воздуха, подача и обратка, условия под полом, шаг, подводка и тип трубы. Набор параметров отражает как геометрию, так и тепловой режим системы.
Можно выбрать утеплитель и его толщину, слой стяжки над трубой и финишное покрытие. Это важно, поскольку плитка и другие отделочные материалы дают разное термическое сопротивление.
Гидравлическая часть показывает расход, скорость теплоносителя и перепад давления в контуре. Эти значения помогают проверить совместимость идеи раскладки с насосным и коллекторным оборудованием.
Инструмент совмещен с торговым сайтом и использует расчетные предпосылки, изложенные в его справке. Для окончательного проекта нормы и свойства компонентов требуется сверить с действующей документацией.
Онлайн-форма не предназначена для автоматического черчения сложной спирали вокруг мебели и инженерных препятствий: результаты по длине нужно увязать с фактическим монтажным рисунком.

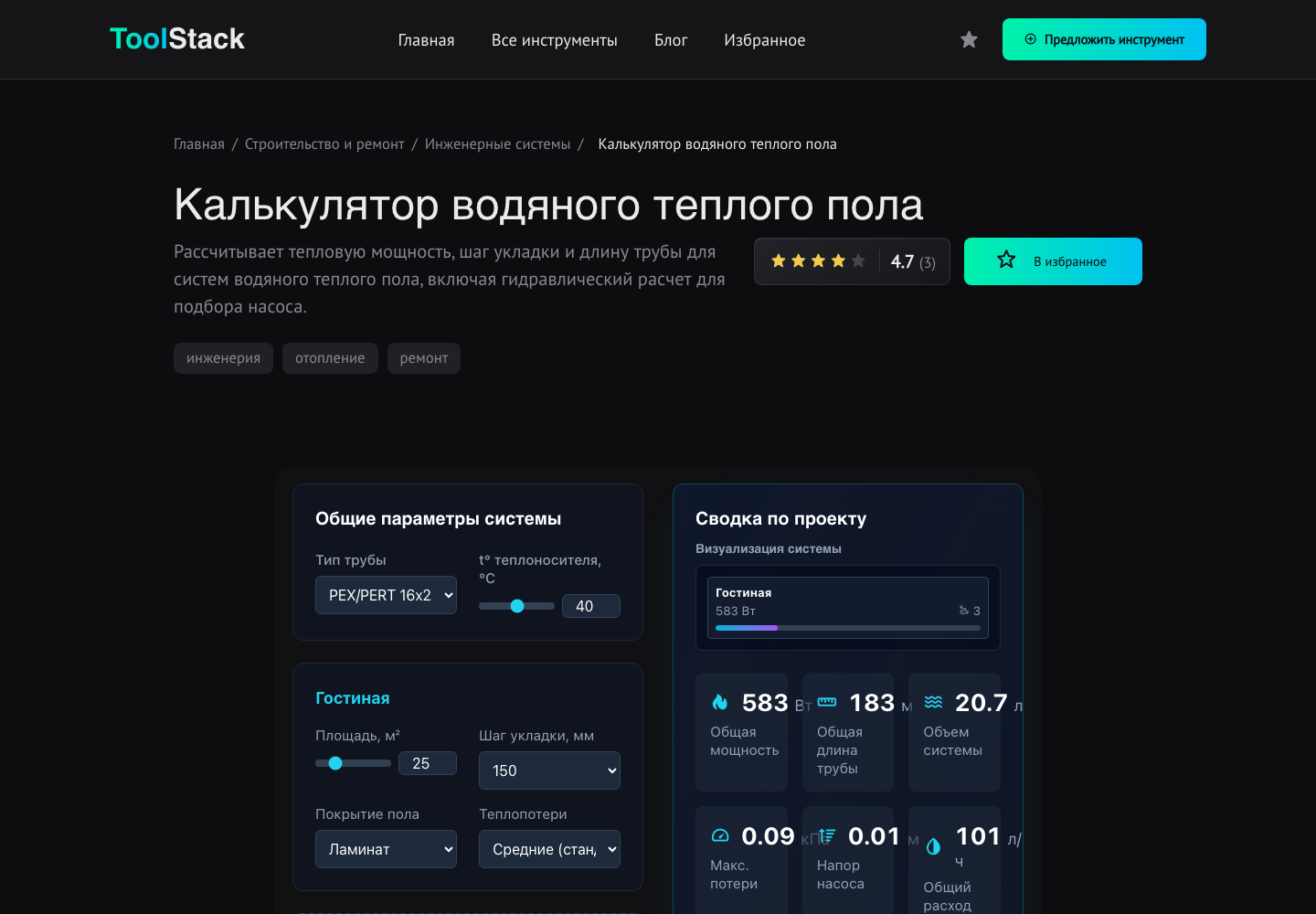

ToolStack предлагает браузерный калькулятор водяного тёплого пола. В форме выбирают тип трубы, температуру теплоносителя, площадь помещения, шаг укладки, покрытие пола и уровень теплопотерь.
Общие параметры системы и параметры комнаты находятся в одной форме. Рядом с полями указаны единицы измерения: температура в градусах Цельсия, площадь в квадратных метрах, шаг укладки в миллиметрах.
В сводке по проекту показаны общая мощность, длина трубы, объём системы, максимальные потери давления, напор насоса и общий расход.
Основные показатели собраны рядом с параметрами помещения, поэтому результат можно сопоставить с выбранными исходными данными без перехода между отдельными страницами.
Готовые варианты теплопотерь являются упрощением: для индивидуального здания нужна отдельная теплотехническая оценка.
Сводка расчётных величин не является рабочим проектом отопления. Подбор насоса и балансировку контуров проверяют по реальным характеристикам системы и паспортам оборудования.
Какая программа для расчета теплого водяного пола подходит новичку?
Для создания понятного плана оборудования подходят Домашний Инженер 3D и Мой Дом 3D. Для прикидки расхода трубы и крепежа удобнее 7x6.ru, kalk.pro или SKOBAPRO. Для определения тепловой нагрузки и гидравлики выбирайте VALTEC.PRG либо полноценный инженерный комплекс с проверенными исходными данными.
Чем программа для раскладки труб теплого пола отличается от теплотехнического калькулятора?
Редактор раскладки отвечает на вопрос, где проходят витки, сколько метров нужно проложить и где расположить коллектор. Теплотехнический расчет определяет передачу тепла через конструкцию пола и соответствие мощности теплопотерям помещения. Гидравлический расчет дополнительно оценивает расход воды, сопротивление петли и условия балансировки. Полный проект объединяет все три результата.
Можно ли рассчитать водяной теплый пол на телефоне?
Для первичного подсчета доступны браузерные сервисы; удобство управления на конкретном экране зависит от устройства. Подтвержденных нативных приложений Android и iOS среди перечисленных профессиональных расчетных комплексов нет. Настольные средства для трассировки и гидравлического проектирования в этом рейтинге прежде всего ориентированы на Windows.
Как посчитать длину трубы при шаге 150 или 200 мм?
При равномерной укладке грубая оценка расхода получается делением обогреваемой площади на расстояние между соседними трубами в метрах: для 20 м² при 0,2 м получится около 100 м внутри зоны пола. Это еще не длина рабочей петли: добавьте обе подводки к коллектору, скорректируйте повороты, отступы и неотапливаемые зоны, затем проверьте допустимую длину и потери давления для выбранного диаметра.
Можно ли применять одинаковый шаг труб во всех комнатах?
Шаг определяют расчетной тепловой нагрузкой, конструкцией перекрытия и покрытия, температурами воды и воздуха. Возле холодных наружных ограждений выделяют краевые зоны, а возле неподвижной мебели исключают лишние участки нагрева. Поэтому одной сеткой по всей площади дома нельзя заменить проектирование каждой комнаты.
Зачем рассчитывать потери давления в контурах?
При прохождении через трубы, фитинги и регулирующую арматуру вода теряет давление. Длинная петля и узкий проход влияют на расход, а неувязанные ветви требуют балансировки на коллекторе. Показатели используют для выбора насосного режима и настроек арматуры; обычная длина трубы в смете такую проверку не заменяет.
Нужен ли расчет теплопотерь, если водяной пол служит только дополнительным обогревом?
Да, теплопотери нужны для понимания доли нагрузки, которую покрывает напольное отопление, и для сравнения его с радиаторной системой. Достаточно теплое покрытие не доказывает, что комната прогреется в расчетный мороз. Тепловую нагрузку здания рассчитывают отдельно с учетом стен, окон, кровли, пола и вентиляции.
Нужно ли вводить покрытие и толщину стяжки?
Да. Теплопроводность и термическое сопротивление плитки, ламината, подложки и раствора влияют на тепловой поток и температуру поверхности. Разные конструкции с одинаковой трубой и подачей могут иметь разную теплоотдачу. Значения берут из паспортов материалов, а итог сопоставляют с ограничениями их производителей.
Бывает ли бесплатная программа для расчета водяного теплого пола с гидравликой?
VALTEC.PRG распространяется открыто и содержит теплотехнические и гидравлические модули. Oventrop C.O. 3.8 тоже доступен бесплатно, но его каталоги и сопровождение не обновляются с 2019 года. У других комплексов действуют отдельные условия пробного использования и лицензирования; перед расчетом рабочего проекта проверьте состав своей редакции.
Где рассчитать стоимость закупки и монтажа?
7x6.ru учитывает введенные пользователем цены материалов, доставку и работы. Домашний Инженер 3D и Мой Дом 3D включают составление сметы в общий проект, а отдельная программа для расчета сметы поможет подготовить более подробный финансовый документ. Независимо от редактора, конечную стоимость формируют по действующим предложениям поставщиков.
Как выбрать профессиональный проектировщик для нескольких этажей?
Для комплексных инженерных систем подходят Audytor SET, KAN SET, PRO AQUA SET, VALTEC.PRG и LoopCAD — у каждого собственные расчетные методы, форматы документов и правила лицензирования. Сравнивайте не рекламные названия, а необходимые результаты: теплопотери по комнатам, чертежи петель, гидравлическую балансировку, ведомость материалов и обмен чертежами.
Можно ли сразу передать схему калькулятора монтажникам?
Схема полезна как черновик, но перед монтажом необходимо проверить реальные размеры помещений, ограничения по температуре поверхности и покрытию, допустимые радиусы изгиба труб, длины подводок, гидравлический расчет и требования к конструкциям пола. Рабочие чертежи следует согласовать со специалистом, отвечающим за отопительную систему.
Для Windows 11, 10, 8, 7
Для Windows 11, 10, 8, 7
