Что такое технический дизайн проект и как его сделать самому

Как сделать технический дизайн-проект квартиры

Обычно профессионалы создают технический проект дизайна интерьера за 4 этапа. В этой статье мы кратко рассмотрим каждый из них. Также рекомендуем изучить, как сделать дизайн-проект квартиры самостоятельно именно с точки зрения эстетики и удобства планировки дома.

Этап 1. Выполнение обмеров и подготовка основы проекта

Сначала нужно сделать точные замеры помещения. Измеряют длину и ширину стен, высоту потолков, толщину перегородок. Отмечают окна, двери, стояки, вентиляцию и все неровности. На основе этих данных создается обмерный план. Это фундамент, на котором строится весь проект. Ошибка на этом этапе приведет к проблемам на всех следующих.

Чтобы создать основу проекта в Дизайн Интерьера 3D, вам потребуется потратить не более пары минут:

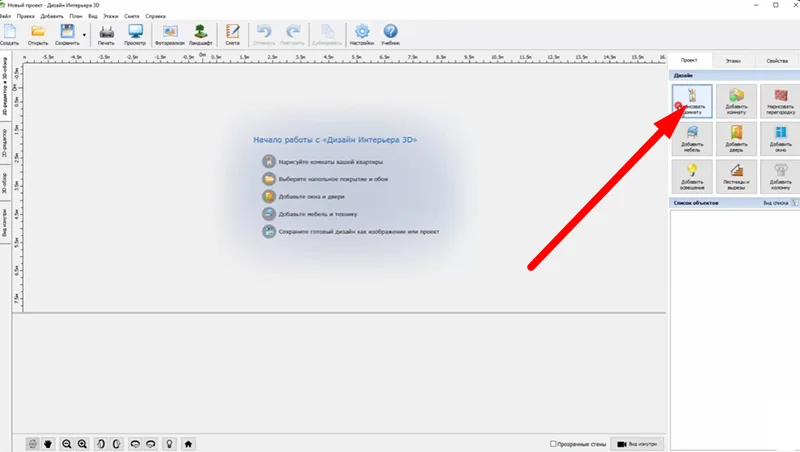

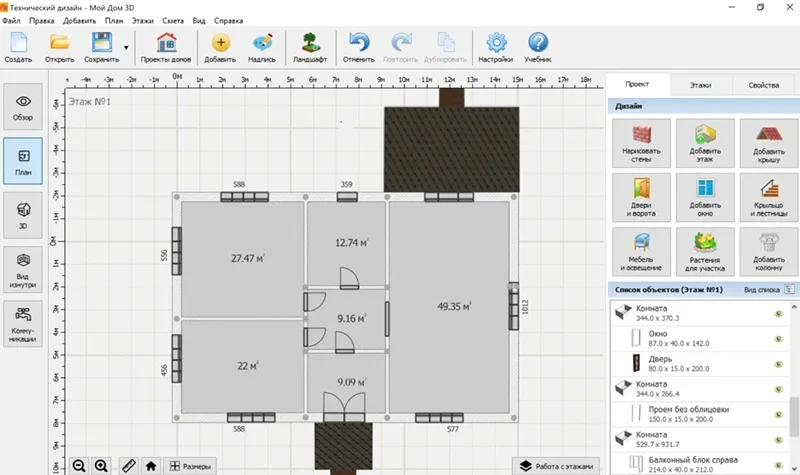

1. Запустите приложение и нажмите на «Создать проект с нуля».

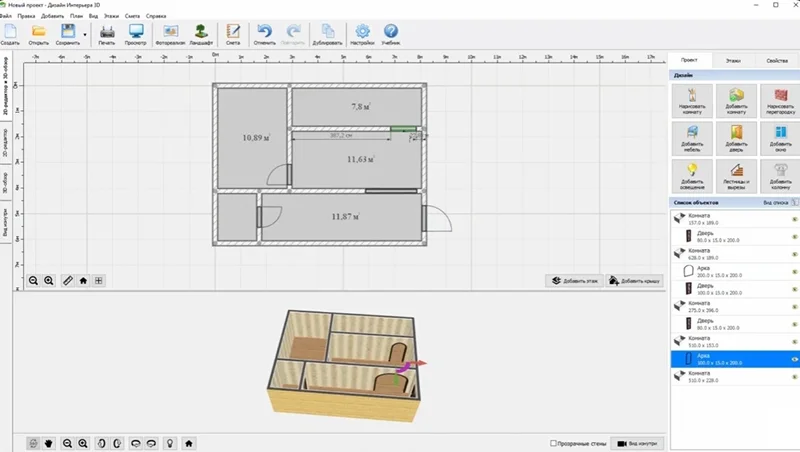

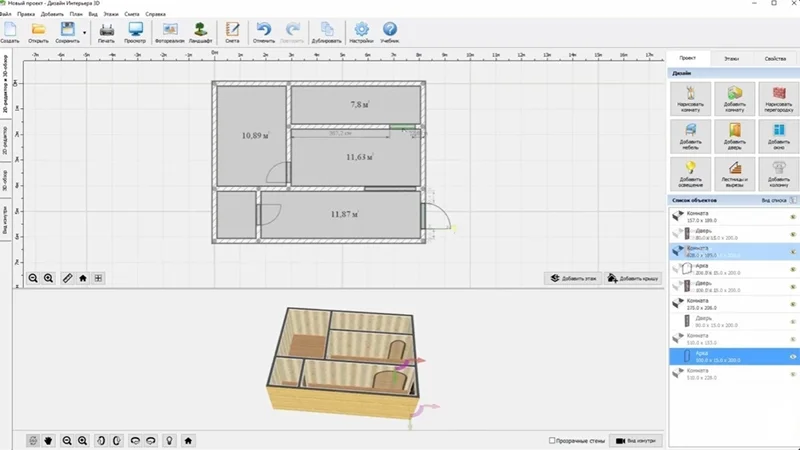

2. Нарисуйте стены с учетом сделанных замеров. Для этого нажмите на «Нарисовать комнату» и добавьте стены на план.


3. Установите двери и окна.

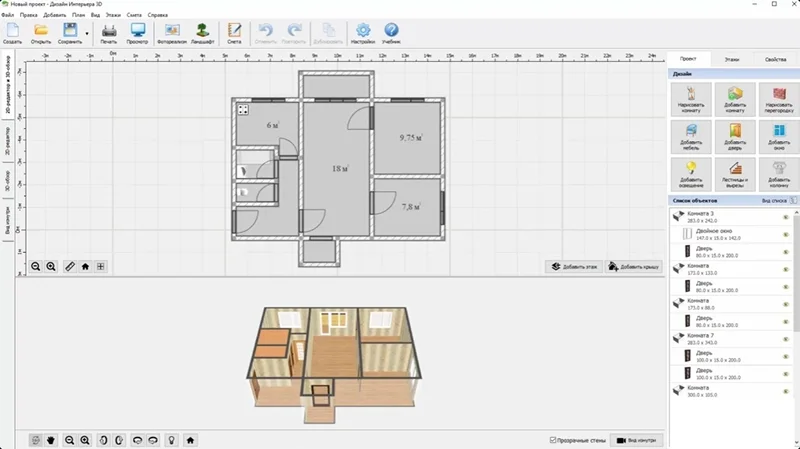

Затем следует внимательно проверить результат. 3D-модель должна точно отражать реальное состояние квартиры. Стоит еще раз замерить объект, чтобы технический дизайн проект дома получился точным.

Этап 2. Разработка планировочных решений

Когда основа готова, продумывают планировку. Определяют, где будут зоны отдыха, кухня, спальня, санузел. Решают, какие стены снести, а какие возвести. Расставляют мебель и оборудование, проверяют удобство проходов. На этом этапе согласовывают перепланировку, если она нужна. Клиент утверждает финальный вариант расположения всех зон.

Как подготовить технический проект квартиры для ремонта:

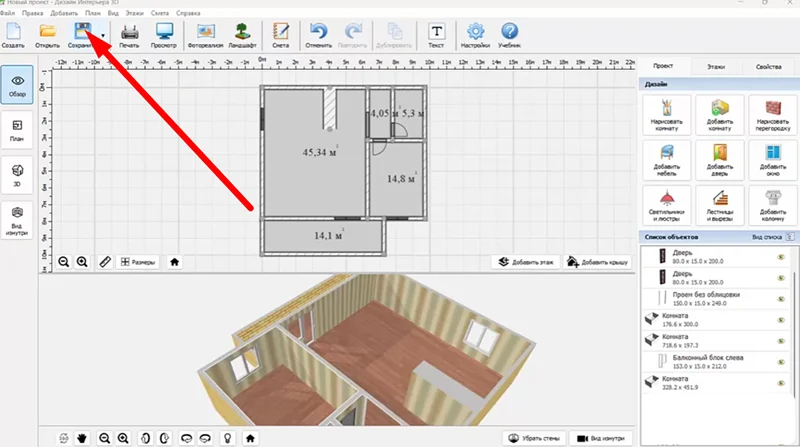

1. Сохраните составленный план дома. Это стоит сделать для того, чтобы вернуться к изначальному проекту, если вариант перепланировки окажется неудачным.


2. Попробуйте снести некапитальные стены и возвести новые перегородки. Рекомендуется сразу планировать размещение проемов и замерять размеры комнат и проходов, чтобы комнаты не получились неудобными.

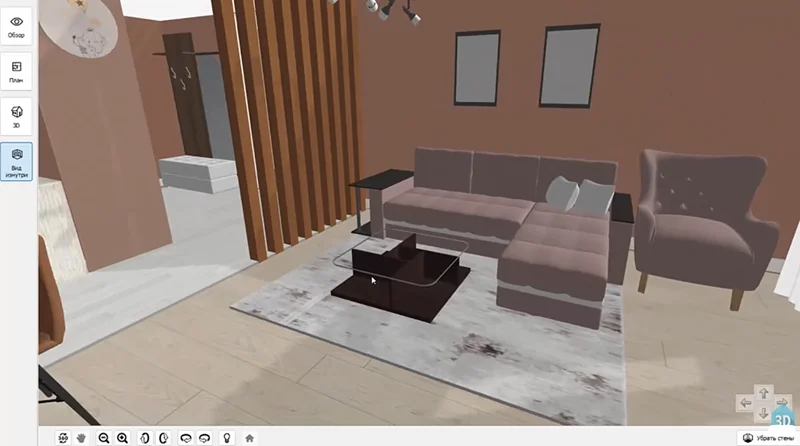

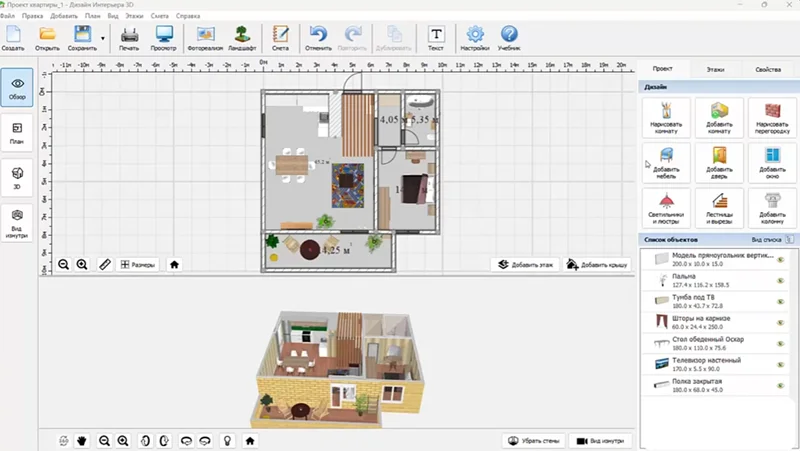

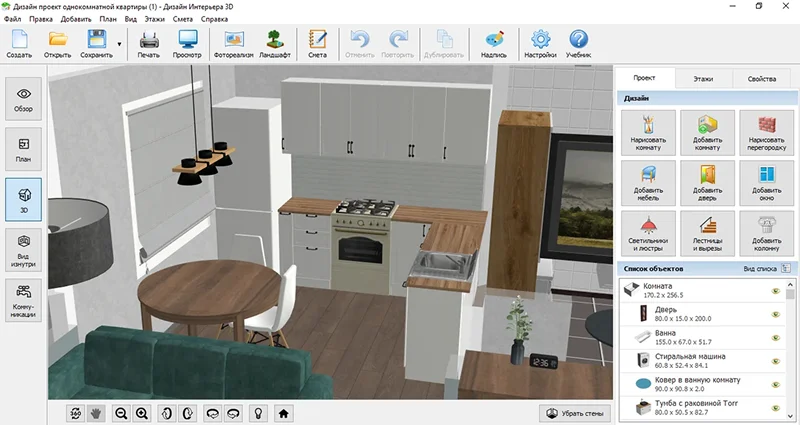

3. Разместите мебель. Необходимо просто посмотреть, как будут находиться ключевые элементы (кровать, диван, ТВ-зона и т.д.), и удобно ли будет жить в новых комнатах.

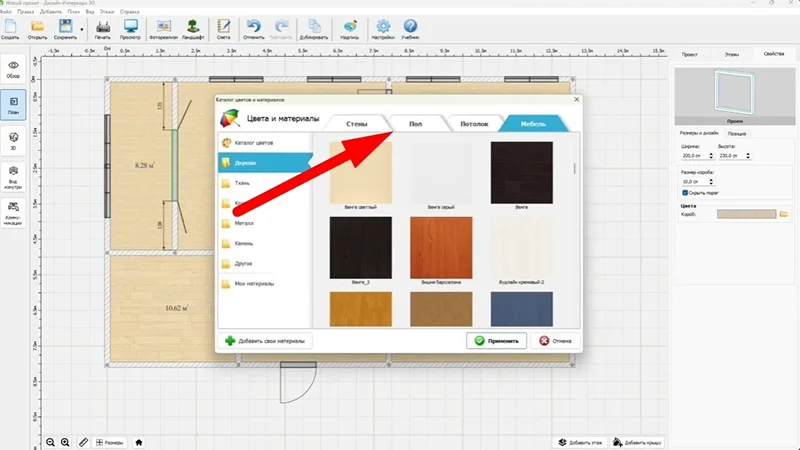

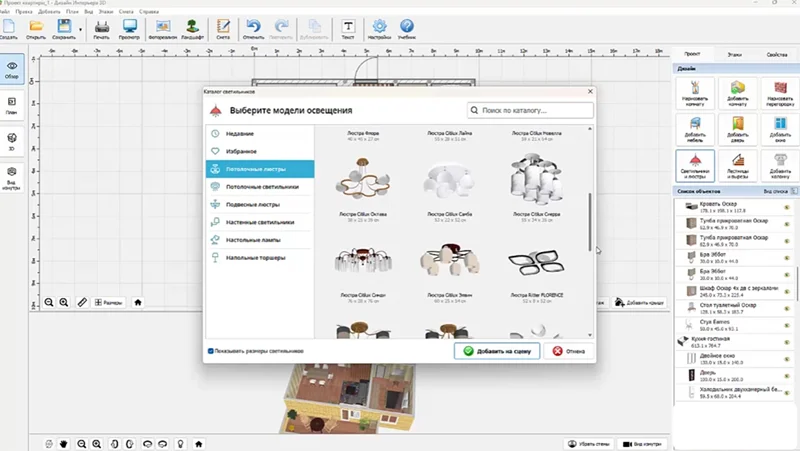

4. Выберите напольное и настенное покрытие. В программе Дизайн Интерьера 3D собрана большая коллекция текстур. На этом этапе обязательно проверяйте, как смотрится квартира в 3D-режиме.

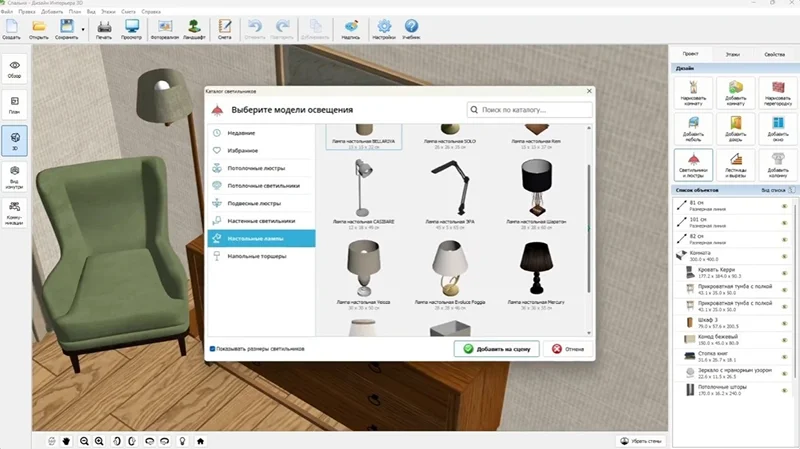

5. Добавьте освещение и элементы интерьера из коллекции программы.


6. Сохраните результат.

Этап 3. Подготовка рабочих чертежей

Это самый объемный этап. На основе утвержденной планировки готовят полный пакет чертежей. Планы полов, потолков и стен. Схемы разводки электрики, воды и канализации. Развертки стен и узлы сложных мест. Каждый чертеж содержит точные размеры и привязки. Именно по этим документам строители будут работать.

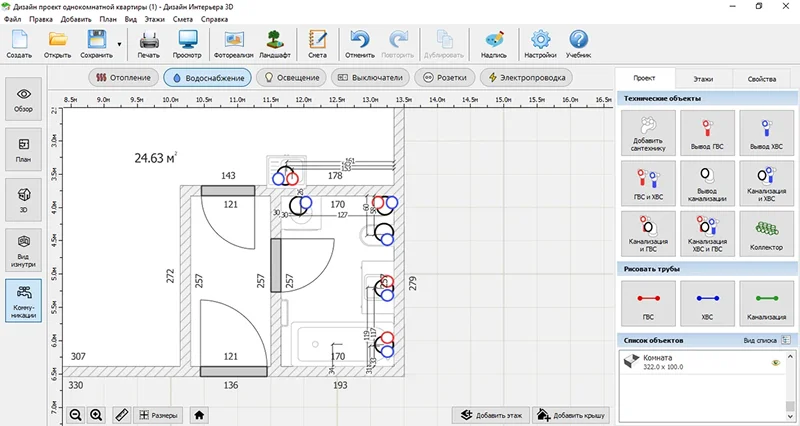

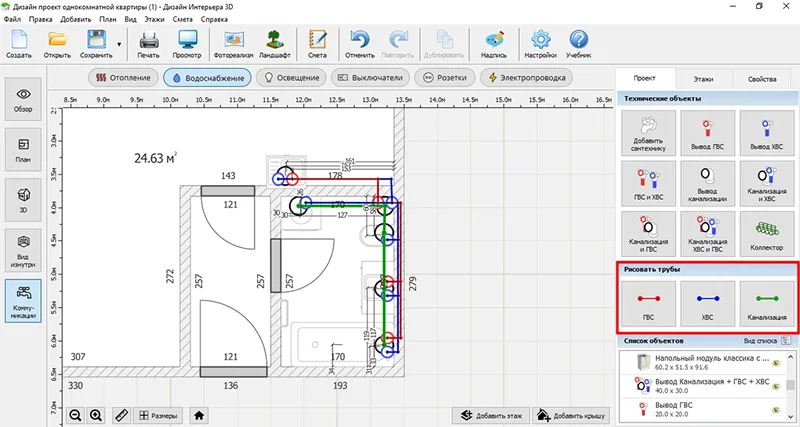

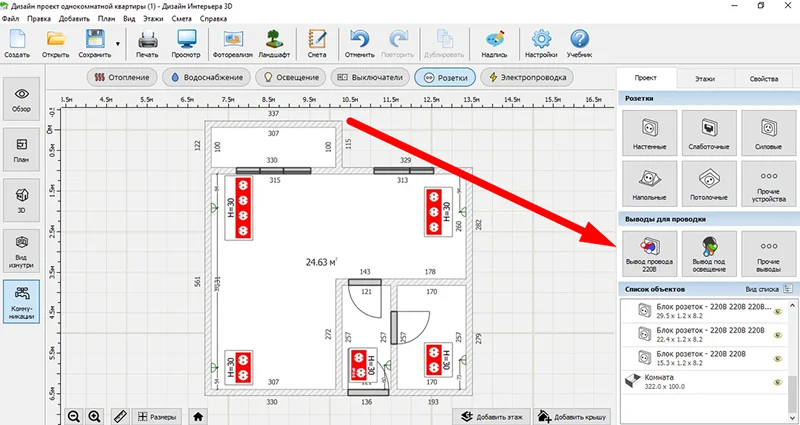

1. Подготовьте план водоснабжения. Для этого перейдите в раздел «Коммуникации» и разместите выводы ГВС, ХВС, а также расположение труб. Если вам также нужно разработать систему отопления, стоит использовать специализированную программу для проектирования отопления.

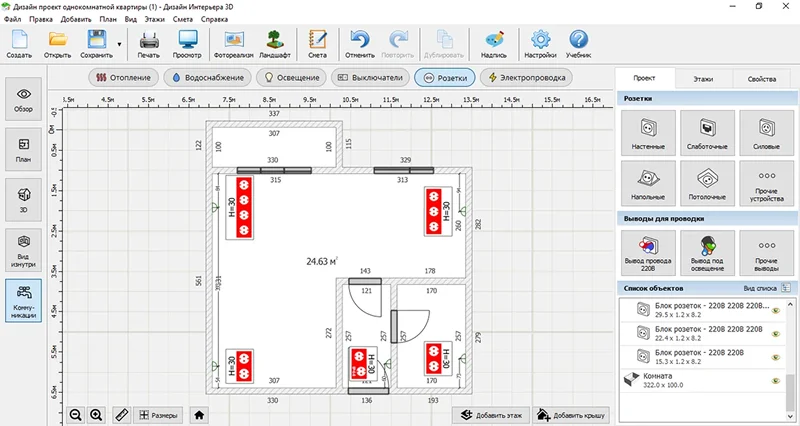

2. Укажите план розеток и выводов под люстры и другие светильники.

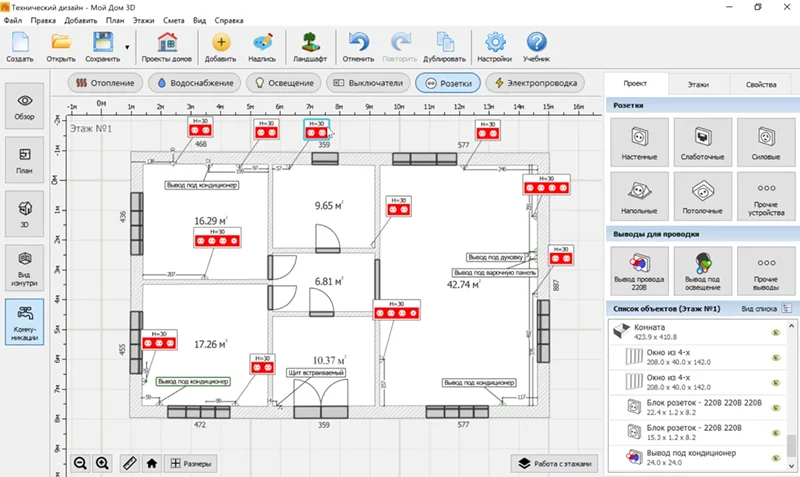

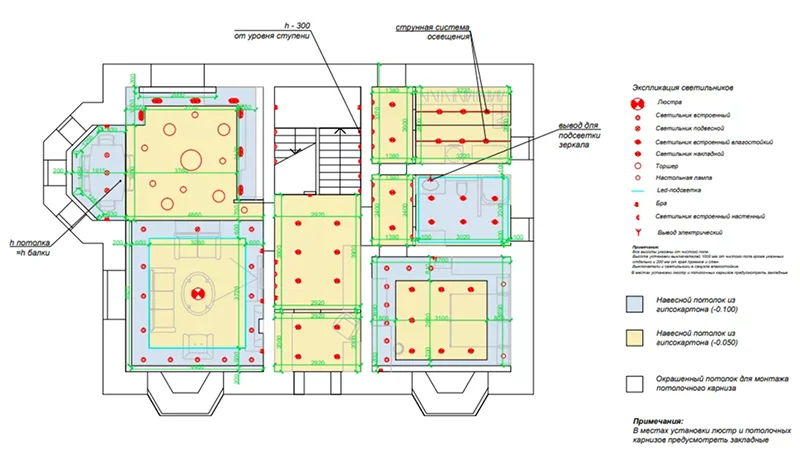

3. Подготовьте план потолков и монтажа напольного покрытия.

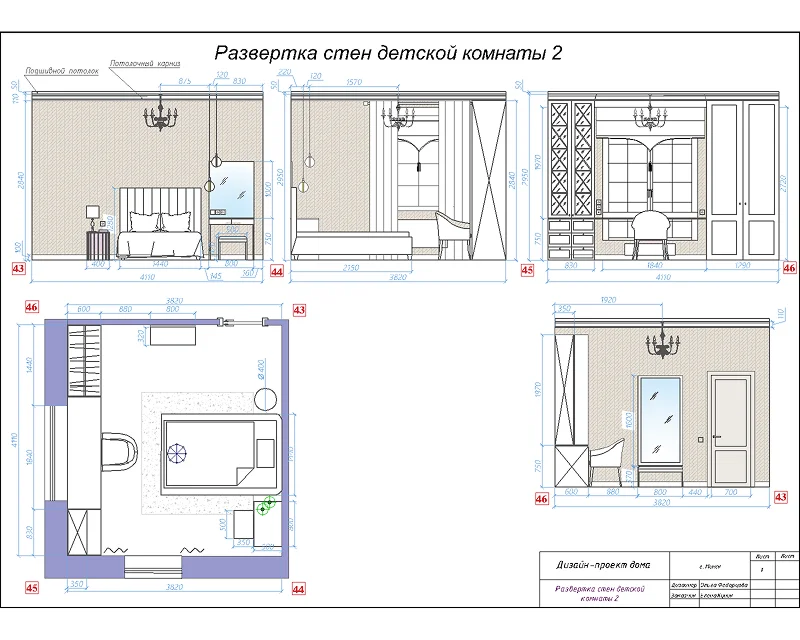

4. Сделайте развертки стен. При их подготовке стоит использовать 3D-модель и 2D-чертежи, подготовленные в приложении.


Этап 4. Составление сметы

Финальный шаг — подсчет всех затрат. На основе чертежей составляют спецификацию материалов и оборудования. Считают количество плитки, краски, ламината, сантехники и светильников. Затем рассчитывают стоимость работ. Смета помогает понять итоговый бюджет и спланировать закупки. После этого проект готов к реализации.

Работа над техническим дизайн проектом дома завершается подготовкой сметы. Как ее создать:

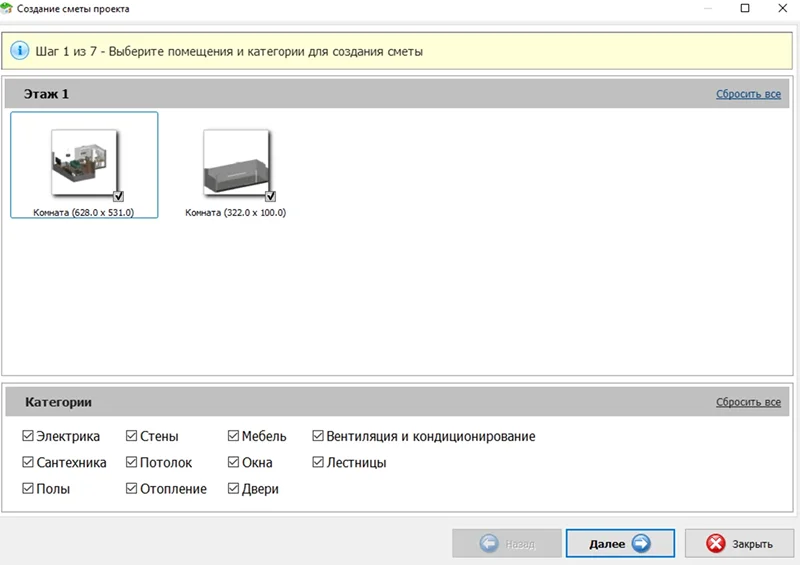

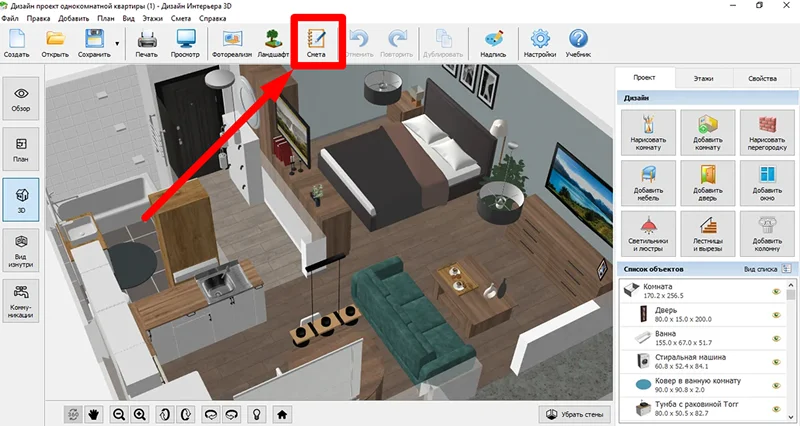

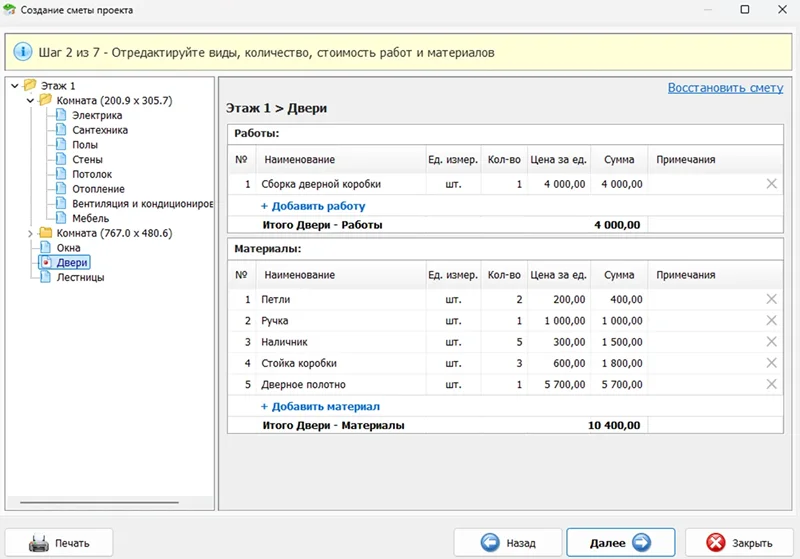

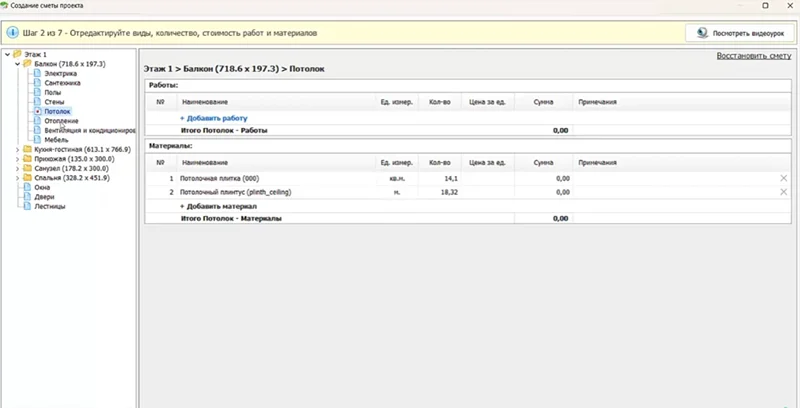

1. Нажмите на кнопку «Смета».


2. Выберите помещения и элементы, которые нужно добавить в смету.


3. Проверьте и сохраните результат.


Как выглядит готовый пакет технического дизайн-проекта

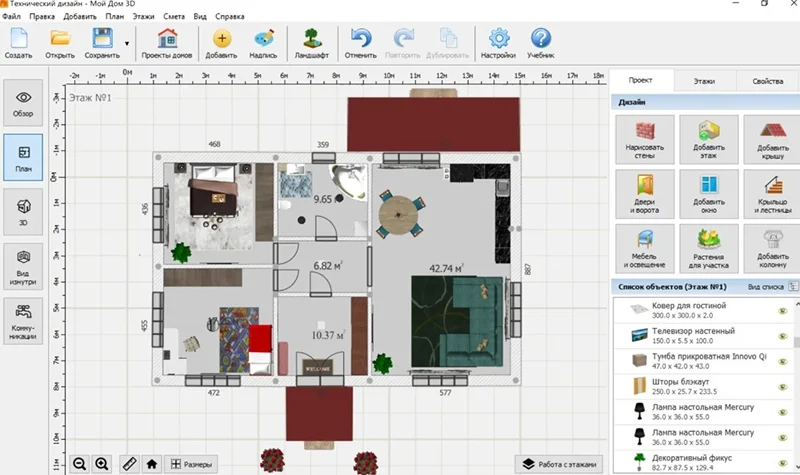

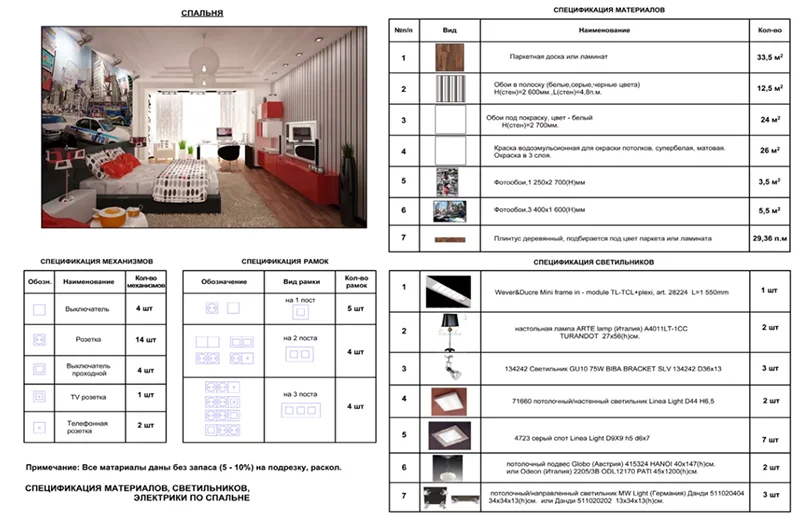

Ниже приведен пример технического проекта квартиры. Большая часть планов была создана в приложении Дизайн Интерьера 3D. Что входит в проект:

• Обмерный план. Точные размеры квартиры.


• Планировочное решение. Расположение зон и мебели.


• План электрики. Розетки, выключатели, свет.


• План сантехники. Точки подключения воды и канализации.

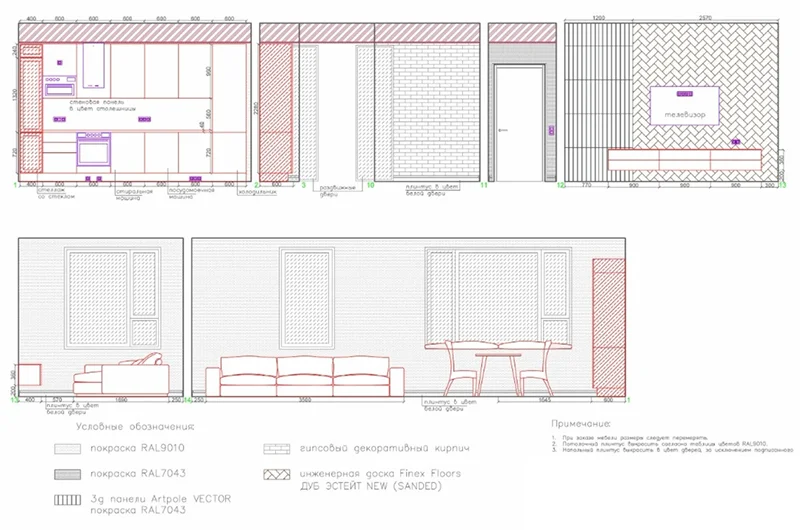

• Развертки стен. Вид каждой стены в плоскость.


• Спецификация. Список всех материалов и оборудования.


Как использовать технический проект во время ремонта

До начала работ проверьте, что все чертежи на руках, и пройдитесь по ним с бригадой. Так вы закрываете вопросы заранее, а не в процессе.

Во время ремонта работайте строго по проекту. Стены возводятся по планировочному решению, электрика и сантехника тянутся по своим схемам, полы и потолки делаются по соответствующим планам. Точки розеток и выключателей отмечайте на стенах до штробления. Сложные места выполняйте по разверткам и узлам.

На каждом этапе сверяйтесь с чертежами. Если нужно отступить от проекта, фиксируйте это на бумаге. При приемке работ сравнивайте факт с проектом.
Главное правило простое. Проект — это инструкция. Чем точнее по ней работают, тем меньше переделок и лишних затрат.

Частые ошибки при разработке технического дизайн-проекта

Распространенные ошибки:

1. Начало проектирования без точных замеров. Если обмерный план сделан на глаз или по старым данным, ошибки пойдут по всему проекту. Стены окажутся не там, мебель не влезет, а техника не встанет в нишу. Сначала точные замеры, потом все остальное.
2. Отсутствие привязок инженерных систем. Мало нарисовать розетку или вывод воды. Нужно указать точное расстояние от стены, угла или пола. Без привязок строители ставят все примерно. В итоге розетка оказывается за шкафом, а смеситель не совпадает с трубой.
3. Недостаточная детализация чертежей. Общие схемы без размеров и узлов приводят к вопросам на стройке. Бригада начинает додумывать сама. Результат отличается от задуманного. Чем подробнее чертеж, тем меньше импровизации.
4. Несогласованность планов между собой. Планировка, электрика, сантехника и потолки должны совпадать. Если на одном плане стена есть, а на другом ее нет, начнутся переделки. Все разделы проекта проверяют друг против друга до начала работ.

Заключение

Технический дизайн-проект — это не формальность, а рабочий инструмент, который превращает идеи в конкретные чертежи и схемы. Он отвечает на главный вопрос ремонта: «как это построить». Без него строители работают наугад, а заказчик рискует получить совсем не то, что задумывал.

Мы разобрали, из чего состоит проект, как его сделать поэтапно и какие ошибки встречаются чаще всего. Главное правило простое. Чем точнее замеры, чем подробнее чертежи и чем лучше согласованы разделы между собой, тем легче пройдет ремонт.

Если вы хотите быстро создать проект, рекомендуется использовать Дизайн Интерьера 3D. Приложение отлично подходит пользователям без опыта в планировании ремонта и составлении смет.
