Как правильно сделать электропроводку в квартире: схема, с чего начать, варианты разводки

С чего начать проводку в квартире

Правильная разводка электрики в квартире начинается не с покупки бухты кабеля, а с исходных данных. Нужны обмерный план помещений, сведения о выделенной мощности и существующем вводе, перечень техники, расположение мебели и будущая отделка. Сначала выясняют состояние этажного щита и квартирной сети: старый двухпроводный ввод нельзя автоматически считать готовым к современной трёхпроводной разводке. От этих ограничений зависят группировка линий, состав оборудования и возможность безопасной реконструкции. Начните с того, чтобы сделать дизайн-проект квартиры самому, затем согласуйте его с электриком.

На каком этапе ремонта проводить электрику

Планируют сеть до демонтажа отделки и заказа встроенной мебели. Монтаж скрытых линий обычно относится к черновому этапу: после обследования стен и утверждения схемы, но до финишного выравнивания, окраски, плитки и установки кухонного гарнитура. Обмеры делайте с учётом предполагаемой толщины штукатурки, стяжки и чистового покрытия пола, иначе отметки окажутся неправильными. Электрические выводы для кухни, кондиционера, вытяжки, зеркала и подсветки согласуют с установщиками заранее.

Определить расположение мебели и бытовой техники

Расставьте на плане кухонные тумбы, высокие шкафы, кровати, диваны, рабочий стол, телевизор, роутер и всю стационарную технику. Крупногабаритные предметы требуют точных размеров и указания направления открывания фасадов. Между кухонной столешницей и навесными шкафами определите положение фартука: точки питания мелкой техники не должны попадать за мойку, плиту или крепление рейлинга. Розетки для холодильника и посудомоечной машины предусматривают с учётом сервисного доступа, требований изготовителя и планируемого расположения гарнитура.

Для наглядной проработки подойдет Дизайн Интерьера 3D. В программе начертите комнаты по размерам либо загрузите план-подложку, разместите двери, мебель и бытовые приборы. Переключайтесь между 2D-чертежом и видом изнутри, чтобы убедиться, что подход к выключателям свободен и будущий шкаф не перекроет розеточную группу. Программа для дизайна интерьера помогает согласовать обстановку до того, как электрик закрепит выводы на стенах.

Рассчитать будущую электрическую нагрузку

Перечислите приборы с паспортной номинальной мощностью: духовой шкаф, варочную панель, стиральную и посудомоечную машины, водонагреватель, кондиционер, электрический тёплый пол, микроволновую печь, компьютерную технику. Запишите напряжение питания, характер нагрузки, возможную одновременную работу и специальные требования производителя. Реальный расчёт отличается от простого сложения всех наклеек на приборах: проектировщик учитывает коэффициент спроса, длительную нагрузку, ток пуска и доступную мощность ввода.

Для предварительной оценки однофазной активной нагрузки используют выражение I = P / U, где P — мощность в ваттах, U — напряжение в вольтах, I — ток в амперах. Например, нагреватель мощностью 2000 Вт при 230 В потребляет около 8,7 А. Это иллюстрация, а не основание выбрать автомат или сечение кабеля: для реальной сети учитывают коэффициент мощности, условия охлаждения, длину линии, допустимое падение напряжения и параметры защиты. Если суммарная нагрузка превышает выделенную мощность, проект корректируют до начала монтажа.

Разделить потребителей на отдельные группы

Разводка проводов в квартире требует разделения цепей по назначению и условиям эксплуатации. Обычно выделяют освещение, розеточные линии жилых комнат, кухонные розетки, а также индивидуальные линии для оборудования большой мощности и специальных потребителей. Такая структура облегчает поиск неисправности и позволяет отключить отдельную часть сети без обесточивания всей квартиры. Точные границы групп определяются расчётом, мощностью ввода и проектом щита; простое правило одна комната — один автомат не является универсальным.

Как составить схему электропроводки в квартире

Схема проводки в квартире должна показывать не только символы розеток, но и электрические связи. Составьте два связанных листа: план точек по помещениям и принципиальную схему щита. На первом отмечают длины и маршруты кабелей, расположение коробок, установочные высоты и привязки к углам. На втором — ввод, групповые линии, аппараты защиты, защитные и нейтральные проводники. В упрощённой зарисовке часто теряются эти связи; поэтому для визуального плана пригодится программа для проектирования электропроводки, а итоговую схему согласовывают со специалистом.

Отметить розетки, выключатели и точки освещения

Сначала начертите чистый план с окнами, дверьми, радиаторами и мебелью. Затем поставьте условные обозначения светильников, настенных бра, потолочных выводов, проходных переключателей, обычных выключателей и розеточных блоков. Укажите не просто место значка, а центр монтажного изделия и его расстояния до устойчивых строительных ориентиров. Для длинного кухонного фартука важен размер каждой группы от края мебели; для кровати — доступ к обеим тумбочкам; для телевизора — положение экрана и скрытых силовых и слаботочных кабелей.

В Дизайне Интерьера 3D откройте режим коммуникаций, добавьте выключатели, розетки и осветительные приборы соответствующими инструментами. Для нескольких розеток рядом используйте составные блоки, задайте нужную высоту установки и проверьте размещение на плане квартиры. Отдельно располагайте точки электропитания и сигнальные разъёмы USB, ТВ, Ethernet: одинаковая внешняя форма не делает их одной электрической цепью. Скриншоты и распечатки прикладывайте к заданию электромонтажнику вместе со списком оборудования.

Определить место электрического щита

Квартирный щит размещают в доступном сухом месте, чаще у входа, чтобы не тянуть ввод через всю квартиру. Перед ним оставляют пространство для обслуживания и безопасного доступа, учитывают открывание дверцы и высоту, удобную для осмотра маркировки. Не следует проектировать шкаф управления за несъёмным зеркалом, в глухой нише кухонного гарнитура или рядом с водопроводными соединениями. При выборе места учитывают расположение вводной линии, общедомовых коммуникаций и пожарные требования.

Проложить маршруты кабельных линий на схеме

Чтобы разобраться, как правильно развести проводку в квартире, для каждого участка рисуют маршрут от щита или доступной коробки до потребителя. На стенах предпочитают понятные вертикальные и горизонтальные направления, избегая диагоналей, которые трудно восстановить по фотографиям. Указывают места пересечения с трубами и каналами, ближайшие края проёмов и узлы крепления будущей мебели. В документации следует отделить силовые линии от линий связи и сигнализации, предусмотреть их совместимость и защиту от помех.

В режиме «Электропроводка» Дизайна Интерьера 3D можно показать кабельные соединения между точками, после чего сохранить или распечатать план. Схему сначала согласуют по логике подключений, а уже потом уточняют допустимые маршруты с учётом конструкций здания. Электронный план не подтверждает возможность штробить несущую панель или перекрытие: этот вопрос решается конструктивно. Для детальных графических чертежей пригодится софт для черчения, но нормативный расчёт он тоже не заменяет.

Рассчитать количество розеток и выключателей

Пройдите по комнатам по сценарию реального использования: где заряжают телефон, включают пылесос, используют торшер, подключают компьютер, очищают фильтр аквариума, устанавливают сушильную машину. Посчитайте розетки по отдельным точкам подключения, а не только по количеству декоративных рамок. Для рабочего места разумно оставить несколько свободных гнезд, чтобы не строить постоянную цепочку удлинителей. К кухонному оборудованию применяют спецификации производителя, а не только усреднённые рекомендации из готовых планировок.

Высота важна для удобства и безопасности. Типовые проектные отметки около 300 мм для обычных розеток и 900 мм для выключателей относятся к распространённой практике, а не к единому обязательному стандарту для каждой комнаты. У столешницы, кровати, рабочего стола, зеркала, панели управления и за встроенной техникой высоты задают по функциональной привязке. Сложите итоговые количества в ведомость: изделия, рамки, подрозетники, коробки, кабельные окончания и резерв. Такая ведомость выявляет ошибки до закупки материалов.

Правила и техника безопасности при монтаже проводки

Правила монтажа электропроводки в квартире нужны не ради формальности. За отделкой остаются скрытые соединения, горючие материалы и оборудование, на которое годами подаётся напряжение. Нельзя оценивать безопасность только по тому, что лампа зажглась после ремонта. Проект должен обеспечивать защиту от поражения током, короткого замыкания и перегрузки, доступность обслуживаемых соединений, корректное заземление и возможность отключения повреждённой линии. Согласование проекта, контроль монтажа и проверку новой сети выполняют до её эксплуатации.

Требования ПУЭ, ГОСТ и других нормативов

Основой для проекта жилого объекта служат ПУЭ в применимой части, действующий СП 256.1325800.2016 с изменениями и профильные стандарты серии ГОСТ Р 50571. Для кабелей учитывают ГОСТ 31996-2012 и пожарную классификацию по ГОСТ 31565-2012. Нормативные документы имеют разные области применения: правила монтажа, требования к компонентам и методики испытаний не заменяют друг друга. При обновлении старой квартиры отдельно учитывают исходную систему заземления, тип здания, проектные ограничения и условия реконструкции.

В СП 256 уже учтены изменения, включая № 9, действующее с 26 января 2026 года. Для ванной комнаты актуален ГОСТ Р 50571.7.701-2024, для защитных проводников — ГОСТ Р 50571.5.54-2024, для выбора проводки — ГОСТ Р 50571.5.52-2011. Приёмочные испытания регулирует ГОСТ Р 50571.16-2019. Границы зон и допустимое оборудование проверяют по действующему ГОСТ Р 50571.7.701-2024, который также предусматривает зону 3; старые схемы не переносят в проект без сверки. Фактические допустимые зоны и характеристики установленного оборудования определяют по актуальной редакции стандарта.

• Не работайте под напряжением. Отключение выполняют с предотвращением случайной повторной подачи питания, отсутствие напряжения проверяют исправным предназначенным для этого прибором.
• Не соединяйте защитный PE с рабочим нулём N в розетке; не используйте трубы отопления или водоснабжения как замену защитного проводника.
• Не скрывайте соединения без доступа и не допускайте прямого контакта несовместимых проводников вне специально предусмотренного соединителя.
• Не выбирайте автомат только по предполагаемой мощности техники: его параметры должны согласовываться с кабелем и условиями отключения.
• Не нарушайте несущие конструкции, рабочую арматуру, вентиляционные каналы и межквартирные границы по собственной разметке.

Правила размещения розеток и выключателей

Высоту изделий устанавливают с учётом назначения помещения, возраста жильцов, уровня чистого пола, доступности обслуживания и требований к зонам повышенной опасности. Розетку, к которой регулярно подключают пылесос, не следует уводить за тяжёлый шкаф. У изголовья кровати размещают управление светом так, чтобы до него можно было дотянуться лёжа. Выключатель у двери ставят с той стороны, где открытая створка не мешает пользоваться клавишей. Для открытых балконов и влажных зон подбирают оборудование с соответствующей степенью защиты.

Какой способ прокладки проводки выбрать

Прокладка электропроводки в квартире зависит от основания стен, конструкции перекрытий, вида чистовой отделки и доступных каналов. Скрытая система выглядит аккуратно, но сложнее в обслуживании; открытая доступнее, зато заметна в интерьере. Потолочные и напольные трассы позволяют сократить количество вмешательств в стены, однако требуют соответствующей защиты кабеля и согласования с отделочными работами. Выбирают не самый короткий путь на плане, а технически допустимый маршрут, который можно безопасно реализовать и затем обслуживать.

Скрытая проводка

Скрытые линии размещают в предусмотренных строительных каналах, допустимых подготовленных основаниях, под слоями отделки либо внутри специально спроектированных ограждающих систем. Кабель подбирают по условиям прокладки и пожарной безопасности, а разветвления выполняют в подходящих соединительных устройствах. После монтажа остаётся ровная поверхность без видимых кабель-каналов; недостаток — дальнейший ремонт требует знания точного маршрута. Поэтому сохраняют план, фотографии и расстояния до постоянных ориентиров.

Открытая проводка

Открытый монтаж выполняют по поверхности стен в предназначенных для этого электротехнических коробах, трубах или других предусмотренных проектом системах. Он удобен в помещениях, где отделка уже закончена, либо когда скрытая трасса конструктивно недопустима. Кабельные каналы подбирают по способу крепления, заполнению, механической прочности и требованиям пожарной безопасности, а не только по цвету крышки. В местах поворотов, переходов и примыканий используют штатные элементы, чтобы исключить пережатие изоляции.

Проводка по потолку

За подвесной или натяжной конструкцией часто удобно организовать магистрали к освещению и вертикальные спуски к розеткам. Маршруты задают до установки каркаса и полотна. Кабели фиксируют независимо от элементов, не предназначенных для их поддержки; светильники, драйверы и соединения размещают так, чтобы были соблюдены допустимые температуры и обеспечен требуемый доступ к обслуживаемым элементам. Потолочная трасса не должна висеть на кабелях светильников, случайных клипсах или острых краях профилей.

Проводка по полу

Напольная трасса рассматривается при устройстве нового основания пола, если проект допускает такой способ и обеспечены требования к защите кабеля. Маршруты прокладывают до стяжки, согласуют с трубами отопления, водопроводом, гидроизоляцией и местами крепления мебели. Следует учитывать толщину конструкции, риск повреждения при будущих работах и невозможность свободного доступа к скрытым участкам. Распределительные соединения, требующие обслуживания, нельзя просто замуровать под чистовой пол.

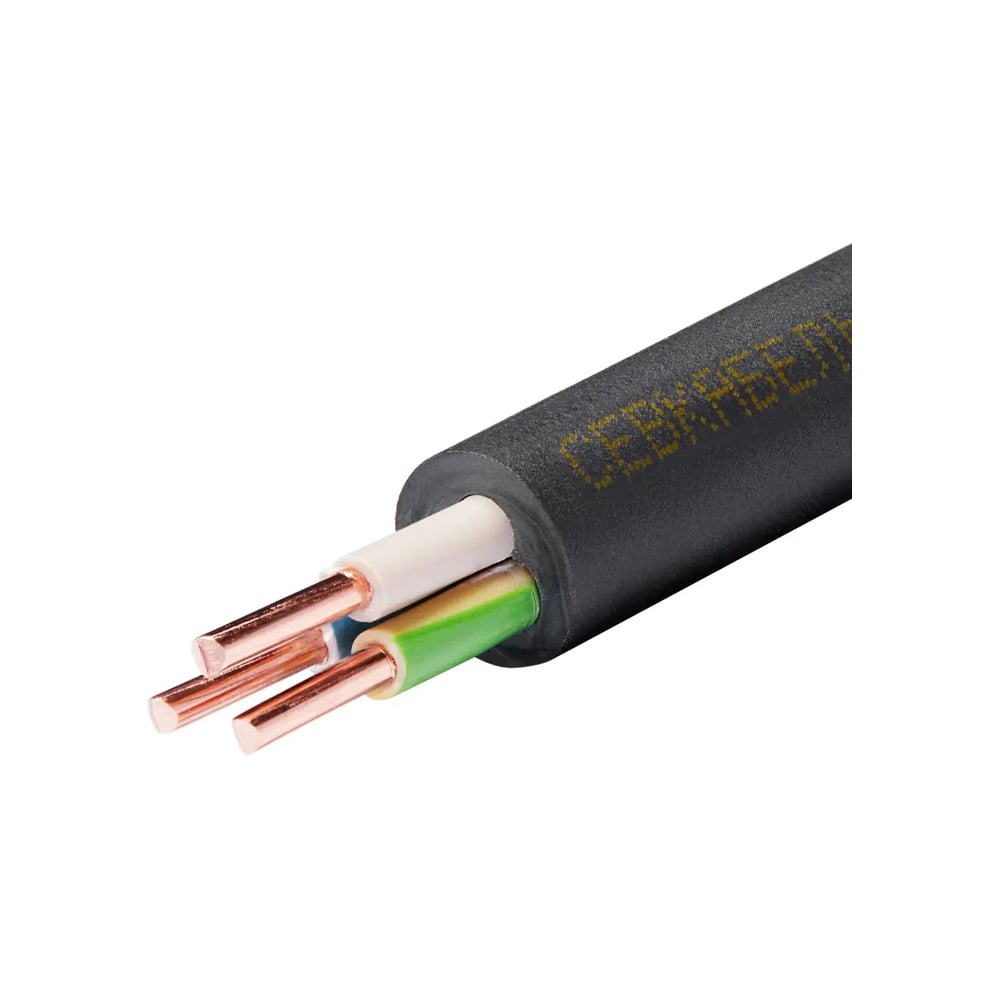

Какой кабель выбрать для проводки в квартире

Вопрос о том, как правильно делать проводку в квартире, начинается с выбора проводниковой продукции. Кабель должен подходить по напряжению, числу жил, сечению, пожарным характеристикам и условиям монтажа. Расхожее утверждение, что любое изделие с тремя жилами и чёрной оболочкой одинаково, ошибочно: назначение и характеристики определяются полной заводской маркировкой и документацией производителя. В проекте для каждой группы указывают конкретную марку, число жил, номинальное сечение и способ прокладки.

Медный или алюминиевый кабель

Для внутренних групповых сетей квартир широко используют медный кабель: он удобен при подключении электроустановочных изделий и позволяет подобрать большой ассортимент совместимой арматуры. Однако нормативный выбор не сводится к простому запрету на любой алюминий. СП 256 предусматривает в определённых линиях также жилы из алюминиевых сплавов марок 8030 и 8176 с иными минимальными сечениями и требованиями к соединениям. Материал, клеммы и конструкцию сети выбирают как единую систему.

Особое внимание уделите старой алюминиевой проводке. Обычная скрутка алюминиевой и медной жилы без специально предназначенного соединителя недопустима: контакт подвержен ухудшению свойств и нагреву. При частичной замене нужно проверить фактический материал, состояние изоляции и допустимость выбранного переходного соединения. Разводка проводки в квартире, где новые медные линии просто присоединены к неизвестным веткам в стене, не считается полноценной реконструкцией даже при аккуратной установке новых розеток.

Как рассчитать сечение кабеля

Сначала определяют расчетный ток конкретной линии с учётом нагрузки и режима работы приборов. Затем выбирают сечение по длительно допустимому току с поправкой на способ прокладки, температуру, количество соседних нагруженных кабелей и применимые условия охлаждения. Дополнительно проверяют падение напряжения, стойкость к короткому замыканию, параметры автоматического отключения и требования к минимальным сечениям. Номинал автоматического выключателя согласуют с кабелем и расчётом, а не используют как средство разрешить перегрузку проводки.

Для ориентира таблица 15.3 СП 256 указывает минимальные сечения медных жил групповых цепей освещения 1,5 мм², розеточных групп 2,5 мм². Это именно минимумы для соответствующих групп, а не универсальное решение для духового шкафа, плиты или длинного кабеля в теплоизоляции. Мощный потребитель требует отдельного расчёта; конкретное сечение и номинал защиты по одной только мощности прибора выбирать нельзя. Для проектирования учитывают также требования изготовителя техники и способ присоединения.

Марка ВВГнг(А)-LS обозначает силовой кабель с определёнными характеристиками нераспространения горения при групповой прокладке и пониженного дымовыделения. Не следует считать любую гофру универсальной противопожарной защитой, автоматически исправляющей неверный выбор кабеля. При закупке сверяют маркировку бухты и оболочки, количество жил, стандарт и паспорт. Продукцию с сомнительным происхождением, неполной маркировкой или механическими повреждениями для скрытой стационарной сети не используют.

Как рассчитать необходимое количество кабеля

Измерьте длину каждого маршрута по реальной геометрии помещений: горизонтальные участки, вертикальные спуски, обходы проёмов и фактическое положение щита. Складывать расстояния по прямой между значками розеток недостаточно. Для одной линии отдельно посчитайте спуск от потолочной магистрали, переход через комнату, подъём к коробке и подвод к электроточке. Учитывайте технологические запасы на окончаниях и подключение устройств, необходимость которых уточняет монтажник по типу оборудования.

Составьте ведомость по маркам и сечениям, а не одну общую цифру метража. Для кухни и ванной сделайте отдельные строки; кабели связи, датчиков и управления освещением также посчитайте отдельно. К результату добавьте разумный резерв на раскрой и уточнение трасс, но не заменяйте этим проверку размеров. Контроль закупки удобно связать со сметой: программа для расчета сметы на ремонт позволяет структурировать позиции, а онлайн-калькулятор ремонта квартиры поможет оценить другие черновые расходы.

Какие инструменты и материалы понадобятся

Чтобы понять, как правильно делать электрику в квартире, подготовьте перечень материалов согласно утверждённому плану и типу стен. Покупки до расчёта приводят к избытку одного кабеля и нехватке другого, неподходящим установочным коробкам или слишком маленькому щиту. Разделите ведомость на кабельную продукцию, крепёж, установочные элементы, аппараты защиты, инструмент и расходные материалы. Профессиональные измерительные приборы для приёмки закупать владельцу не обязательно: измерения должны выполняться специалистом с пригодным оборудованием.

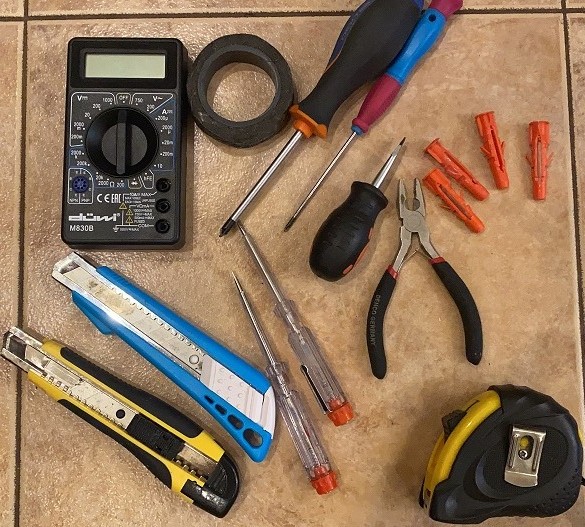

Инструменты для электромонтажных работ

Для измерения и разметки потребуются рулетка, лазерный уровень, карандаш и средства фиксации размеров. Для допустимых работ по строительному основанию применяют соответствующую дрель, перфоратор, коронки под подрозетники, штроборез с пылеудалением и оснастку, подходящую для конкретного материала. При сверлении важно знать скрытые коммуникации и не задеть арматуру несущих конструкций. Защитные очки, респиратор, наушники и пылеудаление обязательны по характеру пыльных работ.

Электромонтажный инструмент включает стриппер для снятия изоляции, кабелерез, обжимные клещи и изолированные отвёртки, соответствующие виду соединителей. Универсальный бытовой мультиметр не заменяет проверенный двухполюсный указатель напряжения и специализированные приборы для испытаний. Перед работой электрик оценивает их состояние и пригодность, а также организует безопасное отключение. Болгарку без системы удаления пыли и контроля реза не рассматривают как удобный заменитель профессионального штробореза.

Кабель, гофра, подрозетники и распределительные коробки

В список включите силовые кабели с нужной маркировкой, трубы и защитные оболочки по проекту, крепёж, установочные и распределительные коробки, клеммные соединители, обозначающие бирки и расходные материалы для закрепления. Для кирпичных, бетонных и гипсокартонных стен требуются разные типы подрозетников и способы фиксации. Наличие гофры не отменяет выбора пожаробезопасного кабеля; гофрированная труба не обеспечивает сменяемость линии сама по себе, когда трасса имеет тесные повороты или зажата раствором.

Автоматы, УЗО и другое оборудование для электрощита

Ведомость щита формируют после электрического расчёта. Она включает корпус подходящего исполнения, автоматические выключатели, УЗО или дифавтоматы, совместимые шины и клеммы, средства маркировки, необходимые элементы коммутации. Для каждой групповой цепи указывают назначение, аппарат, номинальные параметры, тип дифференциальной защиты и кабель. Нельзя смешивать нейтрали разных групп УЗО; это вызывает ошибки защиты и небезопасную эксплуатацию. Корпус выбирают с необходимым пространством для безопасного монтажа и обслуживания.

Дополнительные модули — реле контроля напряжения, устройства защиты от импульсных перенапряжений и другие средства — включают по условиям сети и проектному решению, а не вместо обязательной защиты от сверхтока или поражения электричеством. Покупка автомата с большим номиналом ради устранения частых отключений опасна: сначала выявляют причину перегрузки или неисправности. Схему сборки и спецификацию оборудования проверяет электрик до закупки, чтобы исключить несовместимые аппараты и нехватку места.

Как провести проводку в квартире: пошаговый монтаж

Планируя, как сделать электрику в квартире своими руками, отделите подготовку проекта от технически опасных операций. Ниже приведена последовательность работ от подготовки помещения до приёмки. Она показывает, как сделать проводку в квартире в правильном технологическом порядке, но не является разрешением выполнять опасные операции без допуска и квалификации. Владелец может отвечать за обмеры, планировку, комплектование материалов и документирование. Отключение ввода, соединение цепей, подключение щита, проверку заземления и пусконаладку передают специалистам. В рамках одного ремонта некоторые операции выполняются параллельно по согласованному графику.

Шаг 1. Отключить электричество и подготовить помещение

До любых работ с проводкой необходимо организовать полное обесточивание соответствующих цепей и исключить их самопроизвольное включение. Уполномоченный электрик устанавливает фактическую схему питания, отключает нужный ввод и проверяет отсутствие напряжения предназначенным прибором в местах выполнения операций. Не полагайтесь на положение рычага автомата или цвет жил. Жильцы освобождают помещение, отмечают зоны сверления, обеспечивают освещение от безопасного независимого источника и доступ к щиту.

Оформите согласованный план работ и уведомьте соседей о пыльных операциях в установленном порядке. Мебель закрывают, коммуникации фотографируют, маршрут прокладки сверяют с документацией здания. Точки питания временного инструмента определяет монтажник с соблюдением требований электробезопасности. Нельзя подключать временный удлинитель к неизвестной или повреждённой линии ради ускорения демонтажа.

Шаг 2. Демонтировать старую проводку при необходимости

Замена начинается с обследования: электрик выясняет, какие линии относятся к квартире, где проходят действующие соединения и что действительно подлежит демонтажу. Неизвестные кабели не перерезают, даже когда старый выключатель больше не работает. Способ удаления зависит от конструкции стен и доступности каналов. Иногда безопаснее вывести старую линию из эксплуатации, изолировать её в предусмотренном порядке и оставить в конструкции, чем разрушать несущую панель в попытке достать кабель.

Шаг 3. Выполнить разметку трасс, розеток и выключателей

Утверждённую схему переносят на стены и потолок с привязкой к чистовому полу, дверным проёмам, углам, высоте столешниц и расположению встроенной техники. Лазерным уровнем отмечают центры подрозетников и места вертикальных спусков. Для каждой трассы проставляют номер групповой линии, её назначение и способ прокладки. Затем выполняют совместный обход объекта с электриком, отделочником и установщиком мебели: исправить положение точки на этом этапе значительно дешевле, чем после покраски.

Проверяют, не перекрывают ли выводы дверные наличники, радиаторы, шкафы, сантехнические короба и плиточные швы. Особое внимание — высоте розеток над рабочей поверхностью, выключателям в коридоре и точкам подключения вытяжки, кондиционера и тёплого пола. Разметка не даёт права прорезать любую стену: до резки проверяют конструктивные ограничения и наличие скрытых труб или других кабелей.

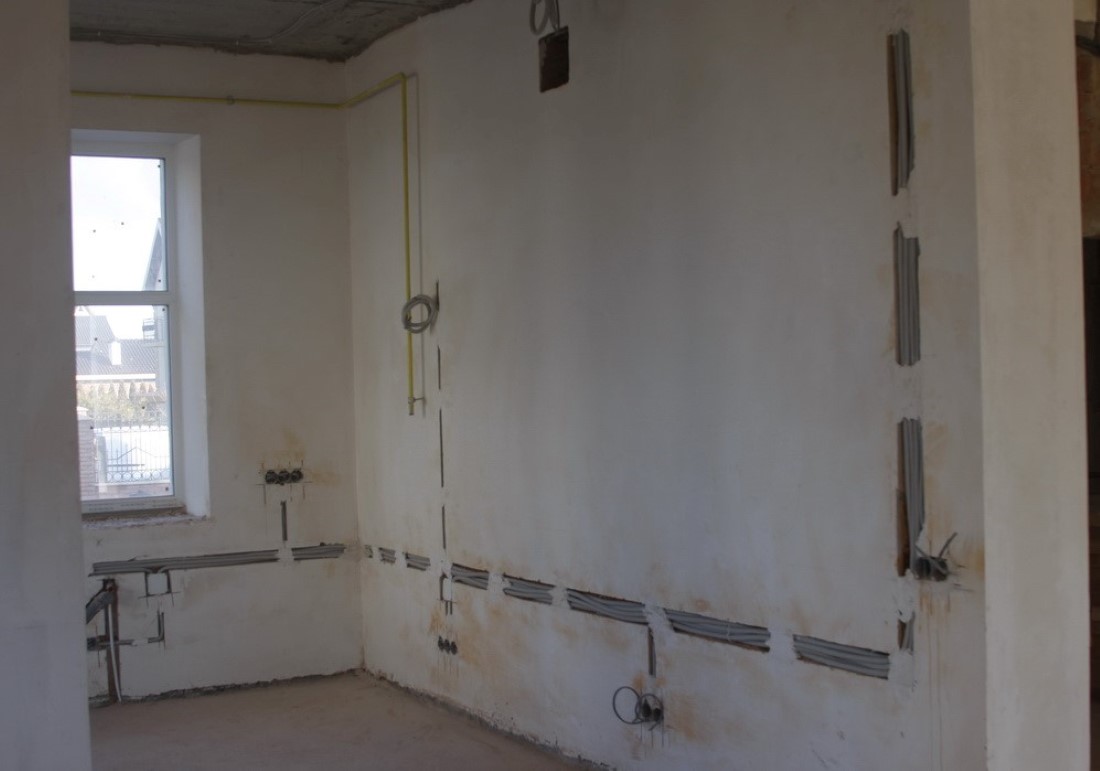

Шаг 4. Сделать штробы и отверстия под подрозетники

Подготовку канавок и монтажных отверстий выполняют только в конструкциях и пределах, предусмотренных проектом. По результатам обследования выбирают оборудование, оснастку, пылеудаление и способ крепления. Бетон, кирпич и перегородки из гипсокартона требуют разных решений: в листовой облицовке часто обходятся без штробления, а для несущего железобетона самовольные резы и повреждение арматуры недопустимы. Уточните допустимость операции до начала сверления, а не после обнаружения металла под коронкой.

Шаг 5. Установить подрозетники и распределительные коробки

Коробки подбирают по основанию, глубине корпуса и числу проводников, которые предстоит разместить. Перед фиксацией сверяют горизонтальность блоков, будущую плоскость штукатурки и возможность установить рамку без зазора. Для полых перегородок применяют специальные монтажные коробки с предусмотренным креплением, для минеральных оснований — подходящую технологию фиксации. Слишком маленькая коробка усложняет соединения и может привести к опасному пережатию жил.

Шаг 6. Проложить и закрепить кабели

Монтажник прокладывает кабели по согласованным трассам, соблюдая допустимые радиусы изгиба, механическую защиту и способы крепления для конкретной оболочки. На каждом конце оставляют требуемый технологический запас; линии маркируют до закрытия штроб. В проходах через конструкции выполняют предусмотренные проектом защитные и противопожарные решения. Кабель не должен тереться об острые кромки металлического профиля, находиться под натяжением или перегреваться от соседних инженерных систем.

Шаг 7. Соединить провода в распределительных коробках

Соединения выполняет электрик по согласованной схеме после идентификации каждой жилы. Используют совместимые сертифицированные клеммы, гильзы или другие предусмотренные технологией соединители с соблюдением инструкций изготовителя. Выбранный способ должен соответствовать материалу и сечению проводников, числу жил и режиму нагрузки. Простую скрутку под изолентой не считают полноценным соединением. Нельзя объединять нейтральные проводники разных групп дифференциальной защиты.

Перед закрытием коробок специалист проверяет качество контактов и соответствие маркировки. Распаечные узлы не переполняют кабелями и не прячут без возможности обслуживания там, где требуется доступ. Номер цепи и местоположение коробки переносят на исполнительную схему.

Шаг 8. Собрать и установить электрический щит

Монтаж щита начинается с утверждённой однолинейной схемы, ведомости аппаратов и проверки системы заземления. Электрик устанавливает корпус, вводные и групповые устройства, шины, маркирует цепи и проверяет совместимость соединений. Номиналы защитных аппаратов нельзя менять по ходу сборки без перерасчёта линий. В ходе работ исключают доступ посторонних к открытым токоведущим частям и случайное включение питания.

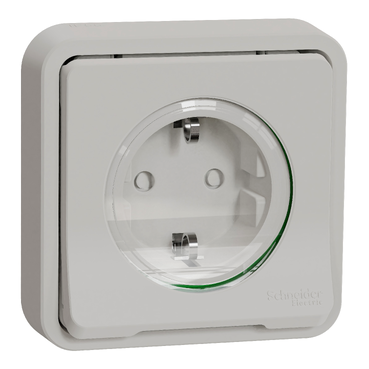

Шаг 9. Установить розетки и выключатели

Механизмы устанавливают после подготовки посадочных мест и, как правило, после соответствующих черновых отделочных операций. Монтажник проверяет состояние жил и контактных зажимов, совместимость изделий с коробками, положение защитного контакта и прочность фиксации. Место за встроенной техникой должно оставаться доступным согласно её инструкции. Для ванной выбирают оборудование только после проверки допустимой зоны и степени защиты.

Шаг 10. Подключить освещение

Люстры, бра, встроенные светильники и LED-подсветку подключают согласно паспортам и схеме управления. Проверяют расчётную нагрузку, требуемый защитный проводник, класс изделия, допустимые температуры корпуса и условия вентиляции блоков питания. Для тяжёлых светильников предусматривают отдельное механическое крепление к допустимому основанию: подвес нельзя организовывать на силовом кабеле или слабом участке потолочной отделки.

Шаг 11. Заделать штробы

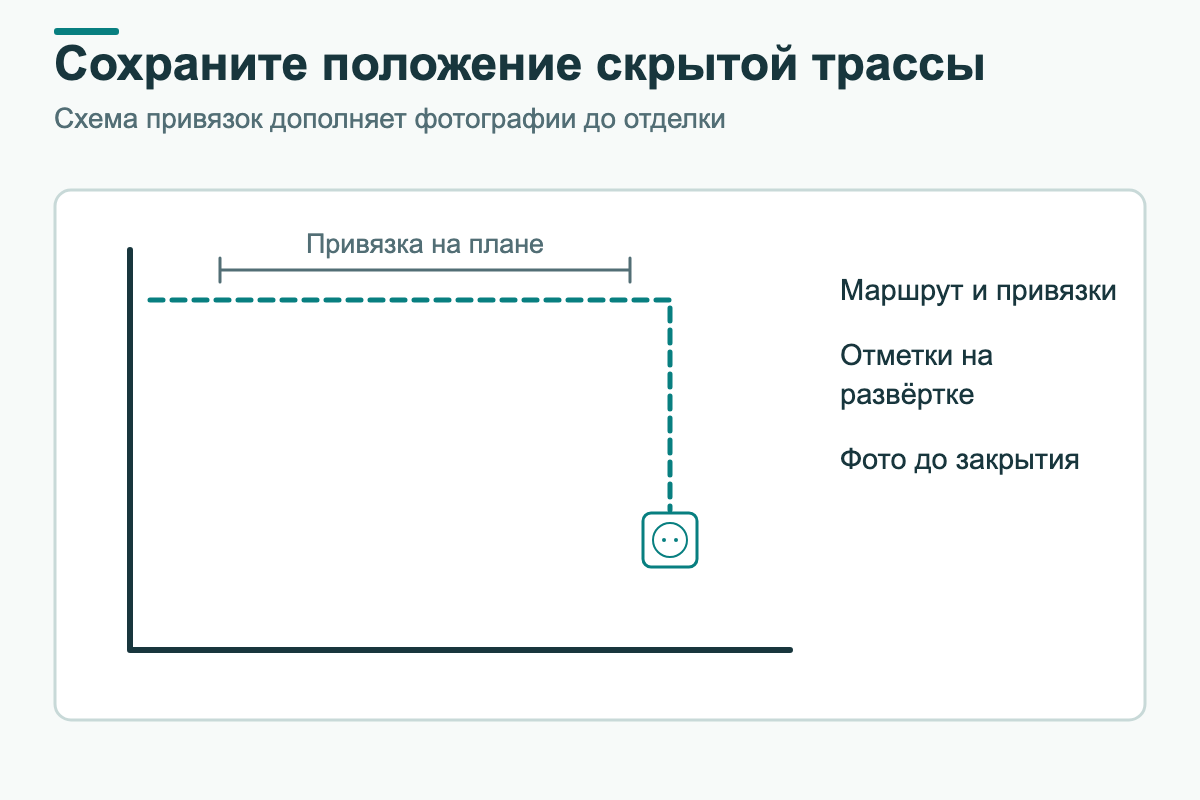

Штробы закрывают лишь после завершения необходимого контроля уложенных линий и фиксации фактической трассировки. Перед нанесением раствора фотографируют спуски, повороты, выходы из коробок и пересечения с другими коммуникациями, прикладывая рулетку для масштаба. Состав для заделки выбирают по основанию и отделочной системе, чтобы не повредить оболочку кабеля и не создать пустот вокруг коробок. Установочные изделия защищают от строительного раствора.

Шаг 12. Проверить и протестировать электропроводку

Приёмо-сдаточная проверка включает осмотр смонтированной системы и инструментальные испытания по ГОСТ Р 50571.16-2019. Специалист проверяет целостность защитных проводников, сопротивление изоляции, соответствие полярности, условия автоматического отключения питания и работу устройств дифференциальной защиты в объёме, применимом к конкретной сети. Обычное включение лампы и нажатие кнопки «Тест» на УЗО не заменяют полного комплекса необходимых измерений.

Результаты оформляют протоколами, а владельцу передают исполнительную схему, групповой перечень щита, маркировку цепей и документы на оборудование. Обнаруженные несоответствия устраняют до ввода в эксплуатацию. Финальная приёмка завершает электромонтаж, а не начинается после появления запаха нагретой изоляции.

Как собрать электрический щит в квартире

Электрощит распределяет питание по группам и обеспечивает предусмотренные проектом способы защиты. Его сборка — не самостоятельное упражнение по установке модулей на DIN-рейку: ошибки с нейтралями, подключением PE, контактными зажимами или характеристиками аппаратов создают риск пожара и поражения электричеством. Владелец может подготовить список потребителей и согласовать расположение щита, но принципиальную схему, аппаратную комплектацию, подключение и испытания должен выполнять квалифицированный электрик.

Как выбрать место для электрощита

Щит должен оставаться доступным для отключения питания и обслуживания, быть защищён от влаги и случайных механических повреждений. Обычно его располагают в прихожей у входа, но фактическое решение зависит от места ввода, типа стены и требований к конструкции. Перед лицевой панелью требуется свободный доступ; декоративный шкаф допустим лишь при сохранении условий эксплуатации и обслуживания. Нельзя размещать электрощит там, где к нему не добраться при аварии.

Автоматические выключатели

Автоматический выключатель защищает цепь от перегрузки и короткого замыкания в пределах предусмотренных характеристик. Выбор номинального тока и времятоковой характеристики основывается на расчёте кабеля, ожидаемых токах повреждения, селективности и условиях автоматического отключения. Аппарат большего номинала не исправляет перегруженную проводку. На схеме каждому автомату присваивают обозначение и указывают, что он питает; обслуживание должно быть понятно и спустя несколько лет после ремонта.

УЗО и дифавтоматы

УЗО реагирует на дифференциальный ток утечки и является частью защиты от поражения электричеством, но само по себе не заменяет защиту от перегрузки и короткого замыкания. Дифавтомат объединяет функции защиты от сверхтока и дифференциального тока. Для розеточных цепей и влажных помещений применяют дополнительные защитные меры с параметрами, требуемыми действующими нормами; во многих случаях используется номинальный отключающий дифференциальный ток не более 30 мА. Конкретный тип и номиналы устройств выбирают по проекту.

Заземление

Защитный проводник PE предназначен для безопасности и должен быть связан с предусмотренной зданием системой заземления по согласованной схеме. Его нельзя заменять металлическим трубопроводом, батареей отопления или произвольной перемычкой на нулевой контакт розетки. В старом жилом фонде особенно важно выяснить тип питающей сети; наличие жёлто-зелёной жилы в новом кабеле ещё не означает, что система защитного заземления функционирует. Проверка целостности PE и уравнивания потенциалов относится к обязательной части проектирования и приёмки.

Особенности проводки в разных комнатах

Одинаковая высота всех розеток кажется удобной только на пустом плане. В реальной квартире потребители различаются мощностью, доступностью и условиями использования. Планирование каждой комнаты начинайте с мебели и техники, затем согласуйте точки подключения, а уже после — кабельные трассы. Электрика своими руками в квартире чаще всего экономит бюджет именно на качественной предварительной подготовке: перенос выключателей и розеток после отделки обходится значительно дороже их корректного проектирования.

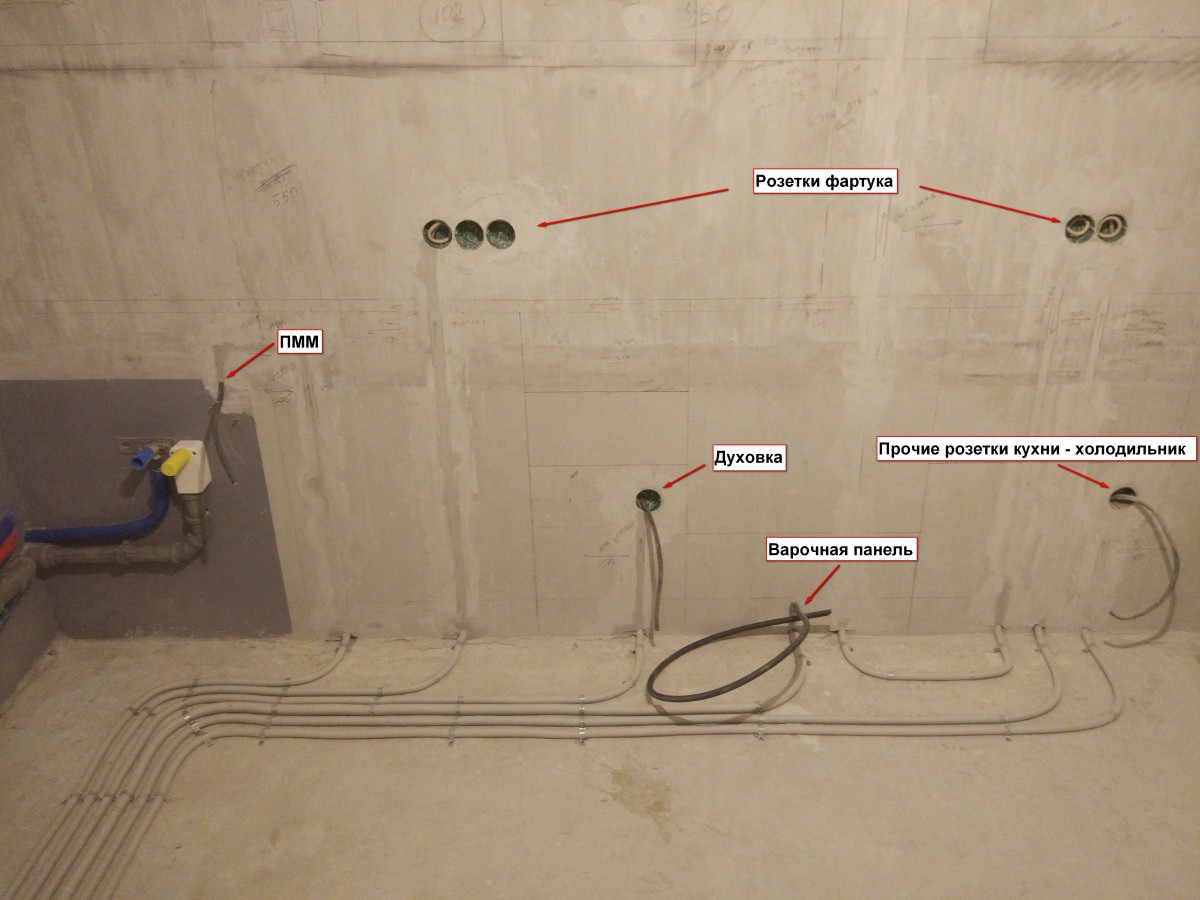

Проводка на кухне

Начните с планировки гарнитура и паспортов техники. Ведомость должна содержать варочную панель, духовой шкаф, вытяжку, холодильник, посудомоечную машину, СВЧ, подсветку и розетки рабочей зоны. Для мощных стационарных приборов проектировщик предусматривает соответствующее питание, способы подключения и индивидуальные линии по расчёту. Выводы не должны оказываться за корпусами техники без сервисного доступа, над мойкой или там, где их закроет фартук. До отделки согласуйте эскиз с производителем мебели.

Проводка в ванной комнате

Санузел требует отдельного расчёта по действующим зонам электробезопасности: вода, влажность и металлические коммуникации повышают риск поражения током. Проектируют питание стиральной машины, водонагревателя, зеркала с подсветкой, вентиляции и иных приборов с учётом ГОСТ Р 50571.7.701-2024. Розетки не размещают произвольно даже при наличии крышек и надписи IP44; важны допустимая зона, степень защиты, дифференциальная защита и уравнивание потенциалов. Электроприборы подбирают по паспортному назначению.

Проводка в гостиной и спальне

В гостиной учитывают телевизор, приставку, роутер, акустику, рабочее место и бытовые зарядные устройства. Силовые розетки удобно распределять рядом с функциональными зонами, не пряча все соединения за несъёмной мебелью. Кабели интернета и ТВ проектируют отдельно с учётом требований к совместной трассировке. В спальне предусматривают питание у обеих сторон кровати, светильники для чтения и удобное управление светом с входа и спального места. Детская требует защищённых изделий и запаса точек для изменения расстановки мебели.

Проводка в коридоре, на балконе и лоджии

В прихожей нужны свет у входа, питание роутера или домофона, место для зарядки вертикального пылесоса и доступ к электрощиту. Для длинного коридора удобна система управления освещением из нескольких мест. На балконе и лоджии прежде всего проверяют режим эксплуатации, влажность, температурные перепады, утепление и разрешённые способы монтажа. Открытая наружная зона требует соответствующих изделий и защиты, а самовольный перенос линии на фасад или изменение общедомовых конструкций недопустимы.

Частые ошибки при монтаже электропроводки

Ошибки обычно возникают на стыке проектирования, электромонтажа и отделки. Неправильная отметка высоты проявляется сразу, а скрытый дефект соединения или неверная защита — спустя месяцы. Ниже перечислены нарушения, из-за которых приходится вскрывать стены или переделывать щит. Исправления должны быть предусмотрены до закрытия кабельных трасс и подкреплены результатами приёмочных измерений.

• Покупка кабеля и автоматов до расчёта нагрузок, способа прокладки и проверки выделенной мощности.
• Недостаточное количество розеток, их размещение за крупной мебелью, рядом с брызгами или без сервисного доступа.
• Самовольное штробление несущих панелей и плит перекрытия, повреждение арматуры или скрытых труб.
• Недоступные распределительные коробки и соединения, выполненные несовместимыми клеммами либо простой скруткой.
• Неправильное соединение нейтральных проводников разных групп УЗО, замена защитного PE рабочим нулём.
• Установка автомата с завышенным номиналом, чтобы прекратить отключения вместо устранения причины.
• Отсутствие фотографий скрытой прокладки, подписей групп и актуальной исполнительной схемы.
• Подача напряжения без обязательного осмотра, испытаний и устранения выявленных дефектов.

Чтобы избежать переделок, зафиксируйте проект, согласуйте точки с мебельщиками и электриком, проведите промежуточный осмотр перед отделкой и примите готовую систему по документам. План, смета и протоколы испытаний выполняют разные функции: ни одна из них не заменяет остальные. После ремонта храните их вместе с паспортами приборов и фотографиями линий.
