Обзор CADvent
Обзор CADvent
Рейтинг программы:
5
Оценок: 1
(Ваша: )
Уровень: Профессиональная
Лицензия: Коммерческая; ознакомительный срок и условия доступа определяются региональным подразделением Lindab
CADvent — профессиональная надстройка Lindab для проектирования вентиляционных систем внутри AutoCAD. Она объединяет черчение сети воздуховодов, подбор компонентов, аэродинамические и акустические расчёты, балансировку и подготовку ведомостей материалов. В центре работы находится техническая модель воздуховодной сети, а не декоративная визуализация помещения. Проектировщик задаёт геометрию и характеристики системы, затем получает расчётные параметры и документацию, связанные с выбранными изделиями.

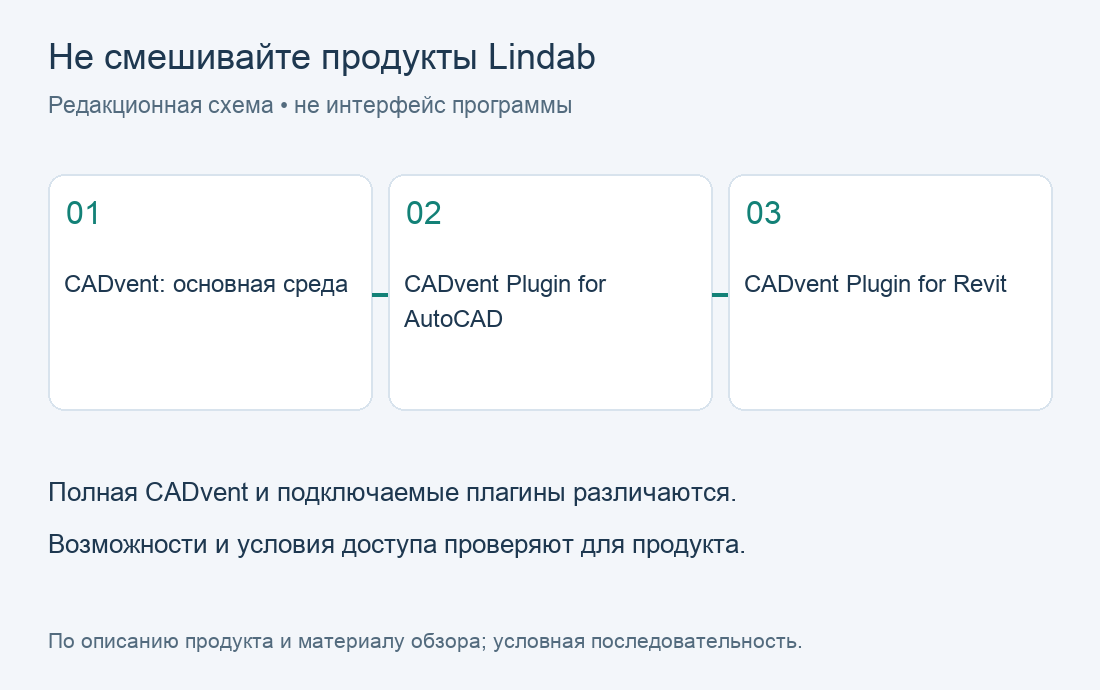

Это не автономная программа для рисования планировки и не онлайн-конструктор. Для работы требуется полная версия AutoCAD: специализированные команды дополняют инструменты САПР, а проект ведётся в её чертёжной среде. Разработчик отдельно распространяет CADvent Plugin for AutoCAD и CADvent Plugin for Revit. У этих дополнений собственные наборы функций, поэтому возможности основного продукта нельзя автоматически переносить на облегчённые плагины и наоборот. В отдельной категории находится веб-инструмент LindQST, с которым предусмотрен обмен проектными данными.
Типичные задачи — прокладка приточных и вытяжных участков, выбор воздухораспределителей и регулирующей арматуры, проверка расхода воздуха, потерь давления и шумовых характеристик. Инструментарий рассчитан на инженеров вентиляции и специалистов по рабочим чертежам, которым важно связать схему с реальным ассортиментом оборудования. Для простого оформления комнат, подбора отделки и расстановки мебели такая инженерная специализация избыточна: надстройка предназначена для другого этапа проектирования.

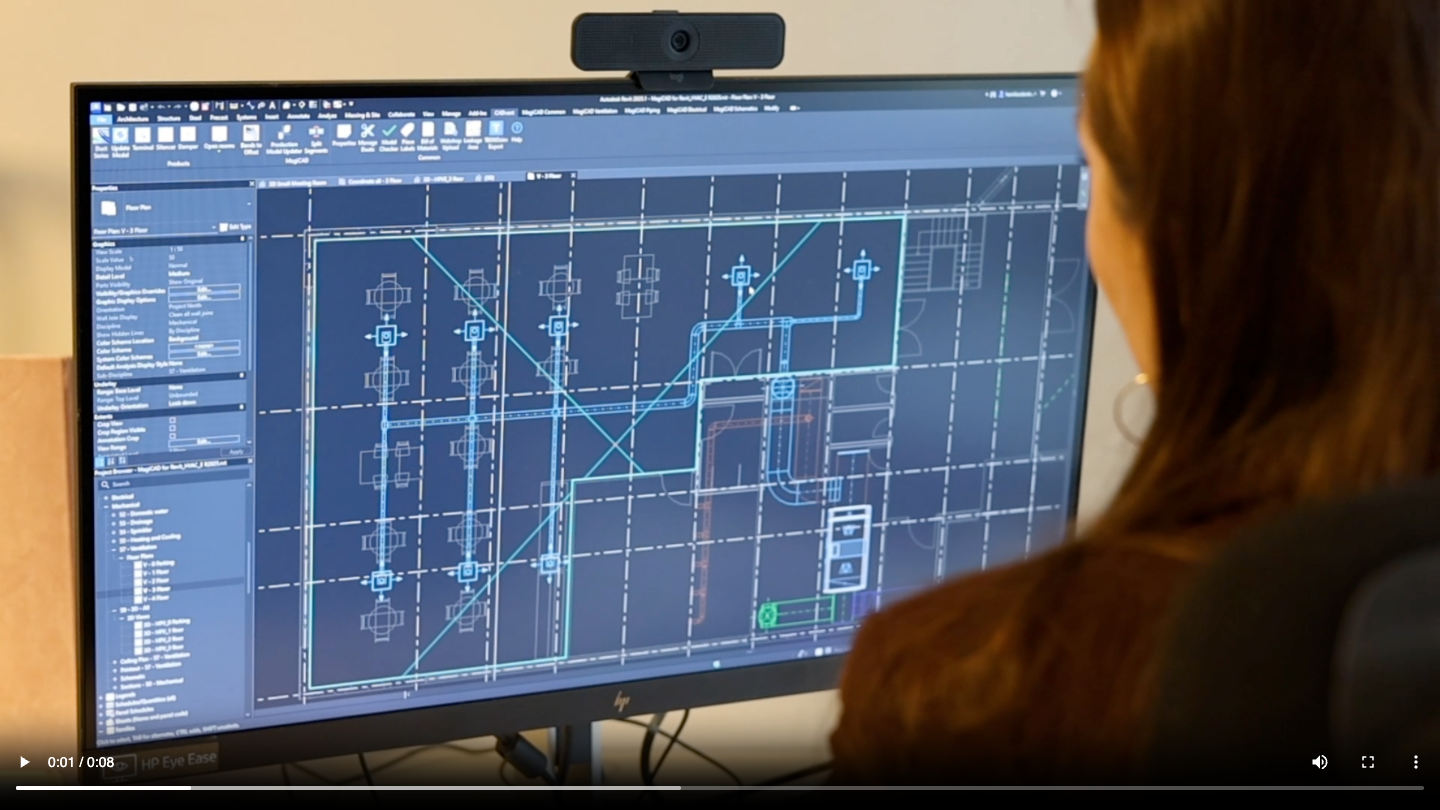

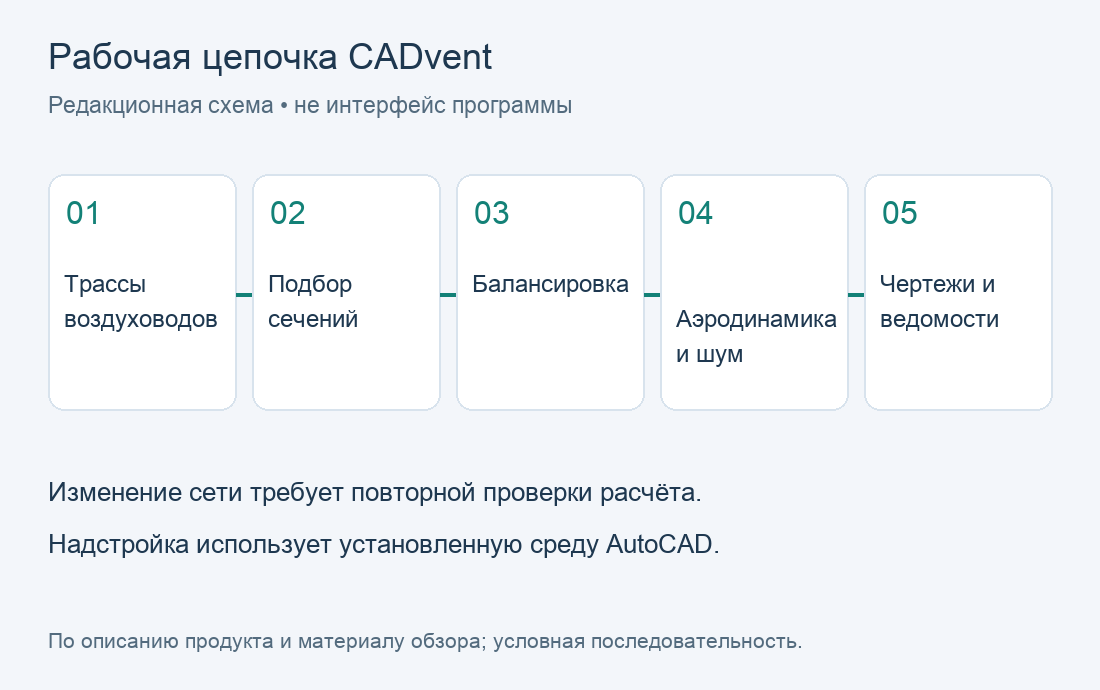

Рабочий процесс начинается с чертежа в AutoCAD. На нём формируют трёхмерную трассу, размещают ответвления и элементы сети, указывают требуемые расходы воздуха и выбирают изделия из базы. Далее запускают расчёт и подбор сечений, оценивают перепады давления и акустику, выполняют балансировку. При изменении расхода или состава трассы вычисления обновляются. После согласования модели оформляют подписи, виды и перечень компонентов. Такой порядок позволяет связать пространственную схему, расчёт и комплектование системы в одном проекте.
Вопрос выбора инструмента для разных масштабов задач подробно раскрыт в подборке программ для проектирования вентиляции. Здесь же рассматривается именно полнофункциональная надстройка Lindab, а не базовые возможности AutoCAD или плагин для Revit.
Системные требования
CADvent устанавливается на компьютер с Windows. В актуальном немецком разделе Lindab перечислены Windows 8, 10 и 11 и полная версия AutoCAD начиная с выпуска 2013 года. Указание AutoCAD принципиально: надстройка не заменяет базовую САПР и не запускается как самостоятельный браузерный редактор. Для установки CADvent 7 швейцарское подразделение отдельно указывает необходимость прав администратора. При выборе конфигурации следует учитывать совместимость конкретной версии установленного AutoCAD с Windows.
Отдельные цифры для процессора, оперативной памяти и видеокарты на актуальных страницах продукта не установлены, поэтому ориентиром служат требования совместимой версии AutoCAD и сложность инженерной модели. Веб-браузер не является основной рабочей платформой. Подключение к интернету используется при переходе к связанным онлайн-сервисам Lindab, в том числе LindQST; при этом отсутствие постоянного соединения для всех локальных функций не заявляется как подтверждённое свойство.
Схема лицензирования коммерческая. Для Германии Lindab предлагает 14-дневное ознакомление и связывает последующую активацию с базовым обучением и сервисным договором. Итальянское подразделение описывает 15-дневную демоверсию и покупку лицензии. Таким образом, универсальную длительность пробного доступа, цену и единый для всех стран порядок оформления указывать некорректно. Условия получения актуального дистрибутива уточняют для своего региона через официальные страницы разработчика.
Возможности программы
В программе связаны моделирование трасс, инженерные расчёты и выпуск перечней оборудования.
Трёхмерное проектирование воздуховодов

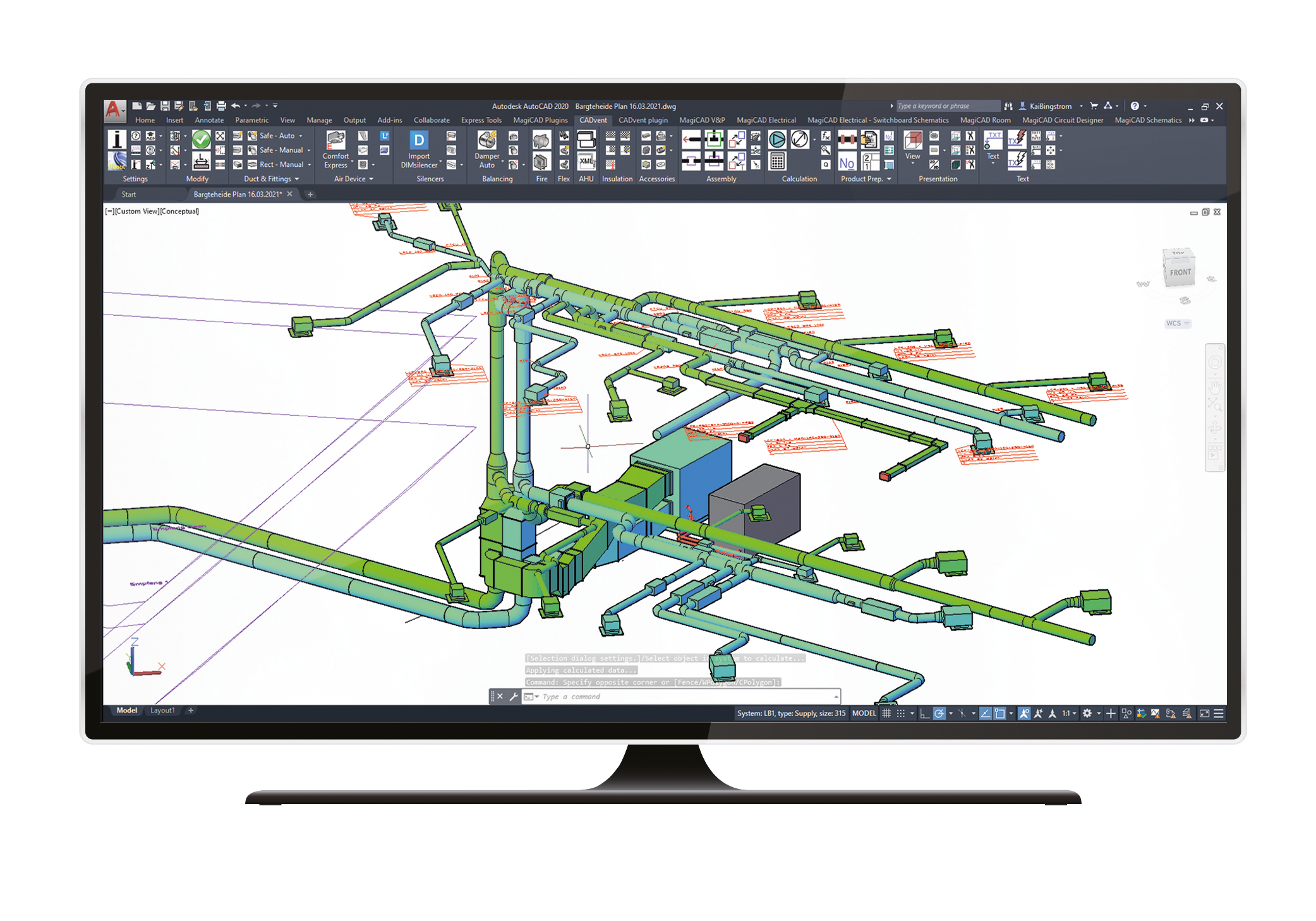

Надстройка добавляет к AutoCAD специализированное построение каналов с точными размерами. В одном рабочем пространстве формируются магистрали, ответвления, соединения и участки, ведущие к воздухораспределителям. 3D-представление показывает расположение элементов относительно друг друга и помогает оценить сложную разводку до перехода к монтажным решениям. Плоская схема при этом остаётся частью рабочего процесса: 2D Express используется для представления сети в привычном для чертежей виде.
Для нескольких идущих рядом каналов предусмотрено параллельное построение. Это особенно полезно при разработке групп трасс, где важно согласованно задать направление и положение воздуховодов. Необходимые уточнения вносят в уже созданную сеть: инструменты редактирования учитывают соединённые элементы и сокращают объём ручного перестроения. Окончательная геометрия остаётся частью чертежа AutoCAD, поэтому проектировщик работает в знакомой среде профессиональной САПР.
Каталог изделий и технические параметры
В библиотеку Lindab включены продукты с техническими характеристиками, используемыми при выборе компонентов и расчётах. Информация не ограничивается габаритами: существенную роль играют измеренные эксплуатационные показатели, в том числе зависимость потерь давления и шума от режима работы. Программа позволяет выбирать оборудование с учётом требуемых характеристик системы, а не только по форме значка на чертеже. Для инженерного расчёта это важно: геометрически подходящая деталь ещё не означает соответствие заданному расходу воздуха.
Кроме поддерживаемой производителем базы, можно заводить собственные обобщённые компоненты и задавать для них индивидуальные измеренные данные. Это расширяет применение модели при нетиповой комплектации и помогает фиксировать характеристики нестандартного элемента. Одновременно появляется обязанность внимательно проверять исходные значения: корректность результата связана с точностью введённых данных. Возможности сторонних товарных каталогов и условия их обновления здесь не объявляются универсальными для всех поставок.
Автоматическое определение сечений
При проектировании система рассчитывает размеры каналов по установленным инженерным критериям. Проектировщик выбирает метод, соответствующий условиям сети, после чего надстройка подбирает сечения. На немецкой и швейцарской страницах продукта перечислены разные способы определения размеров, а не одна жёстко заданная процедура. Это даёт возможность сопоставить решения, ориентированные на скорости и потери в сети, без самостоятельного перебора каждого типоразмера.
- По максимально допустимой скорости воздушного потока — контроль скорости движения воздуха в каналах.
- По статическим потерям давления — подбор размеров с учётом принятого ограничения.
- По методу 30% — согласование номинальных размеров в ходе оптимизации сети.
- По максимально допустимым потерям на трение — расчёт с ориентиром на сопротивление участков.
Балансировка и регулирующие элементы
После определения размеров сеть необходимо привести к согласованному распределению расходов. Для этого доступны функции системной балансировки и автоматического добавления дроссельных и регулирующих клапанов. Расчёт рассматривает вентиляцию как связанную систему: сопротивление отдельных ветвей отражается на режимах других участков. В результате проектировщик получает основу для расстановки регулирующих устройств, а не только перечень геометрических размеров.
Система обрабатывает и переменные расходы воздуха. Когда проектные значения меняются, динамически пересчитываются шумовые показатели и потери давления. Это позволяет последовательно корректировать схему и отслеживать последствия изменений без подготовки полностью независимого нового расчёта для каждого варианта. Однако данные о балансировке необходимо соотносить с выбранными приборами и условиями эксплуатации будущей установки.
Аэродинамический и акустический анализ
Встроенный расчёт охватывает расход воздуха, скорость движения потока, сопротивление каналов и акустические характеристики. Для вычислений используются технические данные оборудования, включая измеренные показатели из лабораторных материалов Lindab. Эти значения позволяют анализировать конкретные изделия внутри сети. Проверку можно вести не только по отдельному участку, но и в контексте общей системы с несколькими ветвями и регулирующими элементами.
Изменение модели и контроль ошибок
Инструмент Smart Move предназначен для перемещения части сети с сохранением логики связей. При изменении положения компонента соединённые воздуховоды удлиняются, укорачиваются либо перемещаются вслед за ним. Это сокращает ручную корректировку геометрии после изменения схемы. Также предусмотрены замена компонентов, оптимизация соединений и специализированные операции с воздуховодами, необходимые при уточнении монтажной конфигурации.
Для проверки модели используются Model Checker и инструменты анализа. Они помогают находить проблемные места в разработанной сети до окончательного оформления проекта. Важная особенность такого контроля — совместная работа пространственной геометрии и технических данных: найденный участок рассматривают с учётом связей с остальной системой. Вместе с цветовой индикацией расчётных величин это облегчает разбор сложной разводки и последующую корректировку решений.
Связь с LindQST
Поддерживается двусторонний обмен с LindQST — инструментом Lindab для подбора вентиляционных компонентов и исследования параметров воздуха в помещениях. Из чертёжной среды можно передавать сведения о комнатах для работы с требованиями к воздухообмену. В связанной системе доступны выбор воздухораспределителей и другой продукции, а также вычисления, относящиеся к распределению потока и акустике в обслуживаемой зоне.
Оформление чертежей и ведомостей

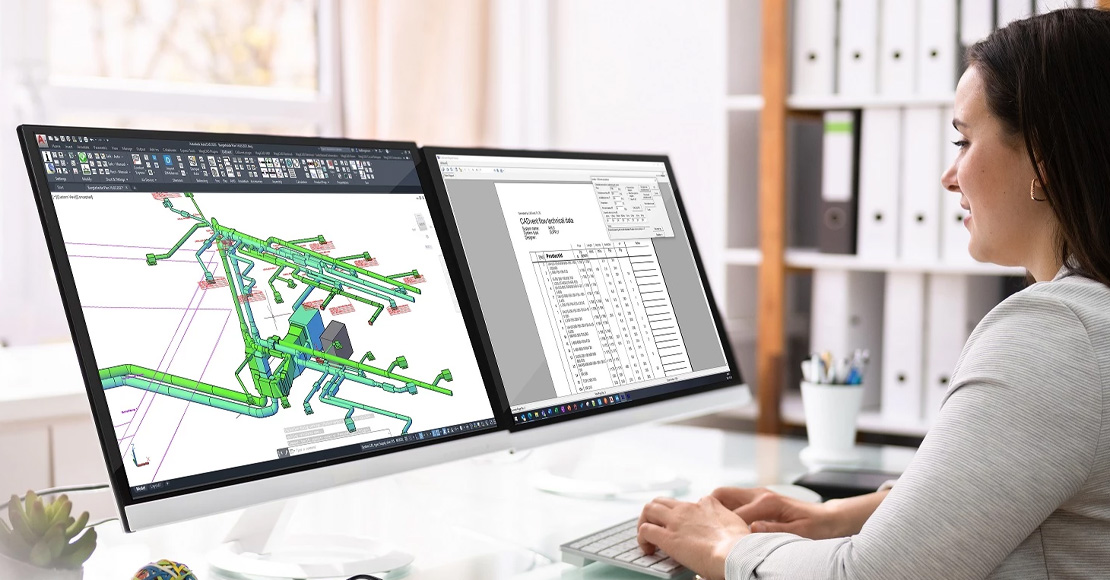

В состав инструментов входят автоматизированные подписи объектов, работа с текстом и слоями, подготовка видов и ведомость материалов. Подписи связывают элементы схемы с понятными обозначениями, а управление слоями помогает организовать сложную инженерную графику. Выпуск перечня компонентов опирается на состав созданной модели, поэтому инженер получает структурированный список продукции, предусмотренной в системе.
Различия с другими продуктами и область применения
В каталоге Interior отдельно представлены AutoCAD и Autodesk Revit. Первая система обеспечивает базовую среду черчения, вторая относится к BIM-проектированию. CADvent занимает более узкую нишу: специализированные расчёты вентиляции, работа с характеристиками изделий и выпуск их перечней на основе инженерной сети.
Плюсы программы:
- Объединяет построение воздуховодной сети, определение размеров, балансировку и технические расчёты внутри AutoCAD.
- Использует библиотеку изделий Lindab с характеристиками, необходимыми для инженерного подбора.
- Предлагает несколько критериев автоматического определения сечений и расчёт при переменных расходах воздуха.
- Упрощает исправление трасс за счёт Smart Move, оптимизации соединений и средств контроля модели.
- Готовит подписи, ведомости материалов и рабочие представления на основе спроектированной сети.
- Поддерживает обмен с LindQST для выбора компонентов и анализа параметров воздуха в помещении.
Минусы:
- Требуется установленная полная версия AutoCAD: надстройка не работает как самостоятельный универсальный чертёжный редактор.
- Специализация ориентирована на инженеров вентиляции; для бытовой планировки и декоративного дизайна интерьера инструментарий избыточен.
- Коммерческое лицензирование и отдельные региональные процедуры получения доступа усложняют начало работы; условия нужно уточнять у Lindab.
- Разные продукты под брендом CADvent имеют разные наборы функций, поэтому при выборе дистрибутива важно не перепутать полную надстройку с плагином.
- Расчёты опираются на параметры выбранных компонентов и заданные расходы; ошибки в исходных данных требуют инженерной проверки перед использованием результатов.
