Обзор BIMx

Системные требования

Возможности программы

Гипермодель и связанные 2D-чертежи

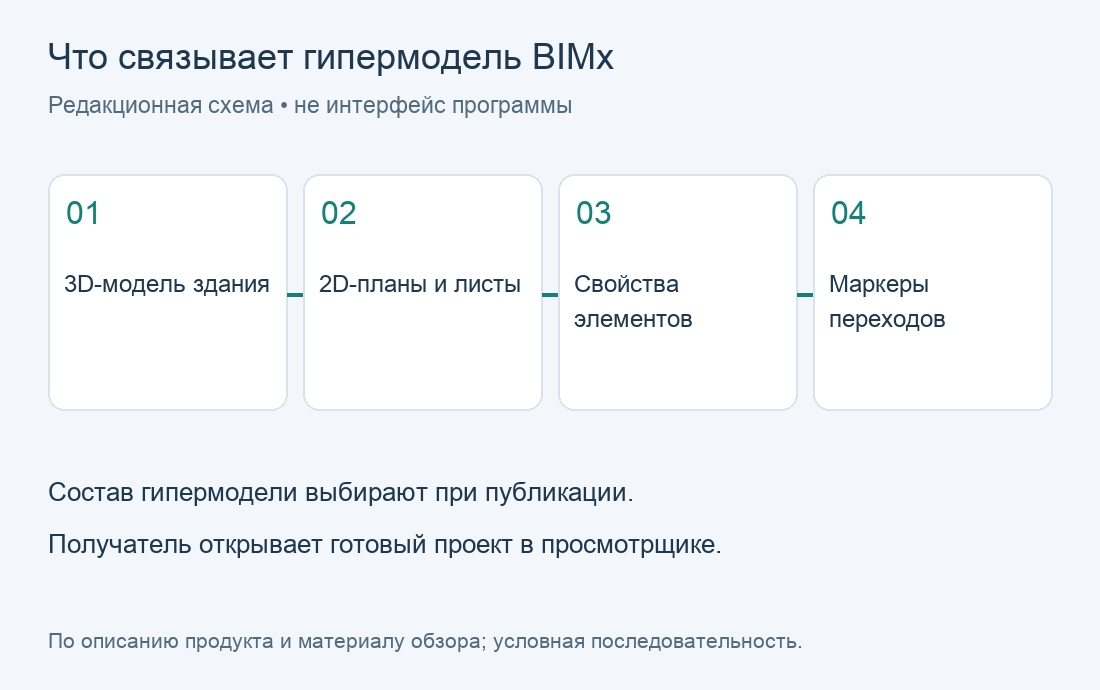

Гипермодель хранит проектную документацию в одном файле .bimx. Она включает не только внешний вид здания, но и планы этажей, разрезы, фасады, спецификации и другие листы, которые были выбраны при публикации. Встроенный указатель упорядочивает материалы, чтобы нужный лист не приходилось искать среди разрозненных документов. Пользователь может перемещаться по структуре, открывать отдельные 2D-листы и возвращаться к объёмному изображению без смены приложения.

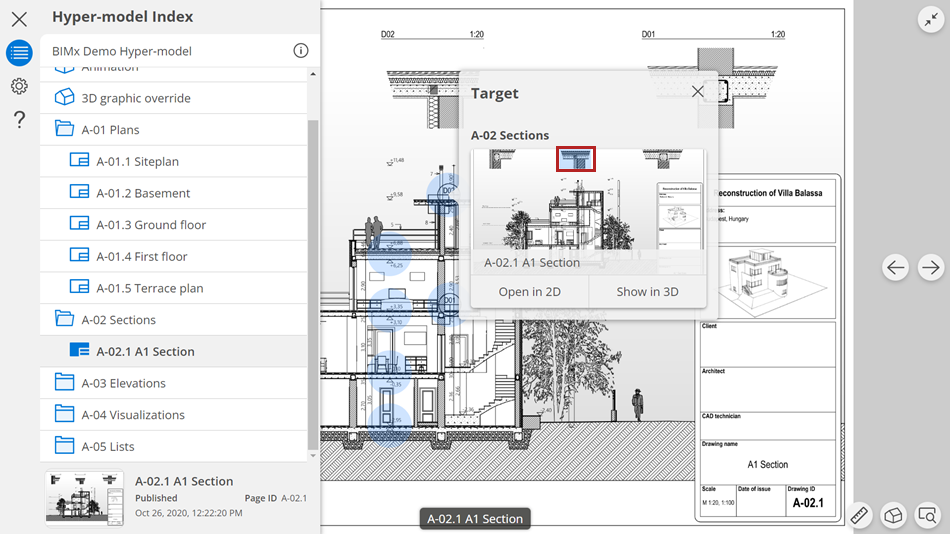

Связь между 2D и 3D обеспечивают интерактивные маркеры. Например, отметка на модели указывает на план этажа либо разрез. Нажатие открывает диалог с названием и миниатюрой соответствующего чертежа, а команды позволяют перейти к листу или показать связанное место в пространстве. На чертежах также присутствуют переходы к деталям модели. Такой механизм особенно ценен при разборе сложного узла: пространственное положение конструкции и её проектное изображение доступны в едином контексте.

Навигация по зданию и 3D-визуализация

В 3D-режиме можно обойти проект с видом от первого лица или свободно исследовать модель снаружи. BIMx поддерживает управление мышью, клавиатурой, сенсорными жестами и совместимыми контроллерами. Режим движения с гравитацией удерживает камеру на уровне перемещения по зданию, а свободная навигация помогает рассматривать фасады и элементы с разных ракурсов. На больших объектах такой просмотр упрощает ориентацию между уровнями, помещениями и отдельными конструкциями.

Для анализа объёма предусмотрены срезы 3D-модели. Они открывают внутреннюю структуру без необходимости заранее готовить отдельный вид для каждого положения камеры. Есть режимы затенения и отображения линий, переключение перспективной и параллельной проекции. Пользователь управляет положением солнца по дате и времени, интенсивностью теней и оформлением сцены. Эти настройки предназначены для наглядного показа геометрии и освещения, а не для пересчёта исходного архитектурного проекта.

Углы обзора и сохранённые позиции камеры позволяют проводить презентацию последовательно. Галерея содержит 3D-виды и траектории камер, включённые при публикации из Archicad. Отдельно существуют Favorites: избранные виды пользователь сохраняет уже в BIMx вместе с положением камеры и визуальными параметрами. Такие закладки удобно использовать для обсуждения различных помещений, нескольких фасадов или конкретных строительных деталей.

Точные измерения и осмотр элементов

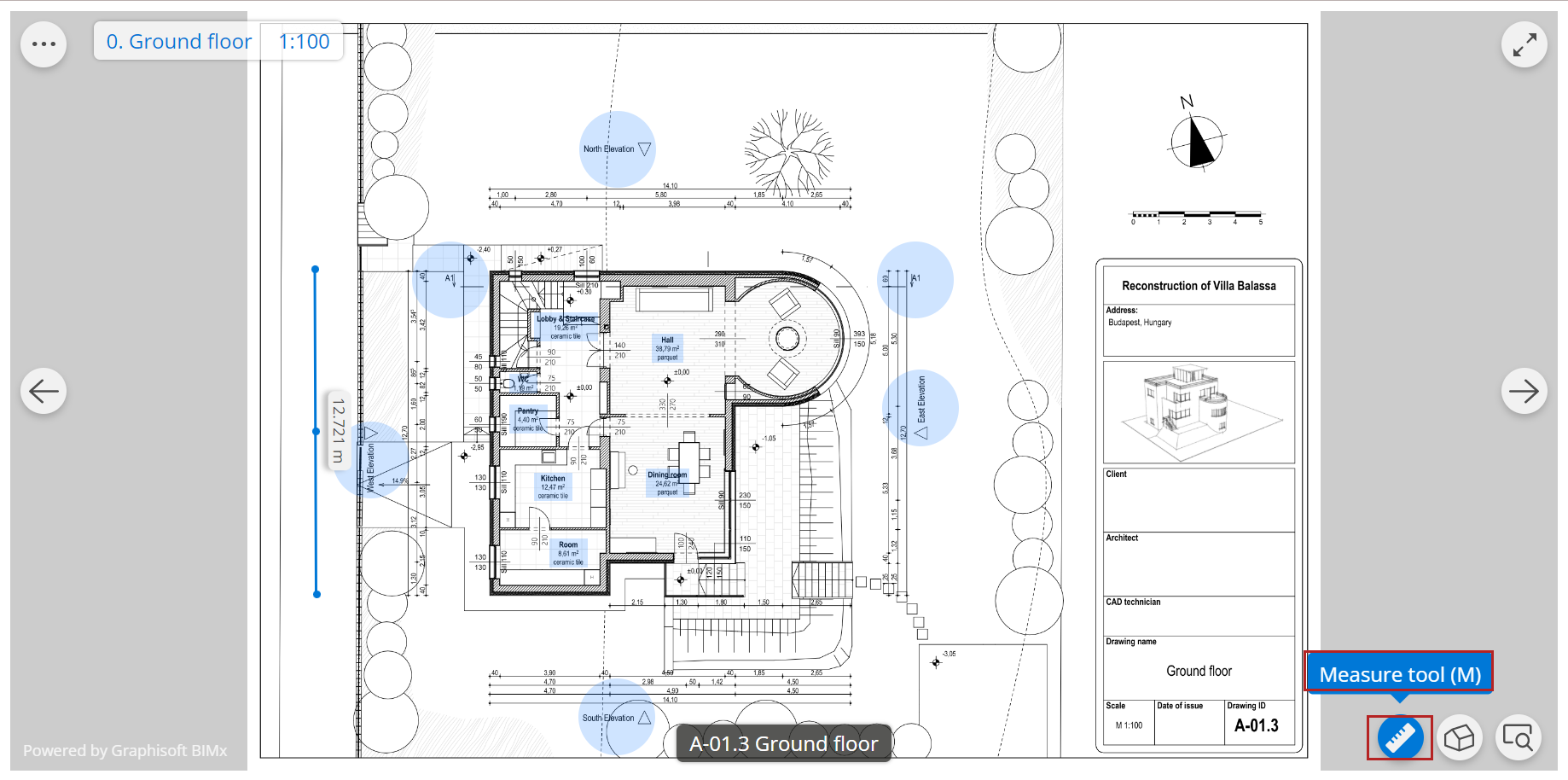

Инструмент Smart Measure выполняет замеры прямо на чертежах и в объёмной сцене. В 2D пользователь последовательно отмечает точки и получает длину отдельных участков, общую длину цепочки, угол или площадь замкнутого контура. Для листа с несколькими чертежами можно выбрать нужный масштаб. Поэтому измерения помогают уточнять расстояния между элементами по опубликованной документации, а не вычислять размеры на глаз.

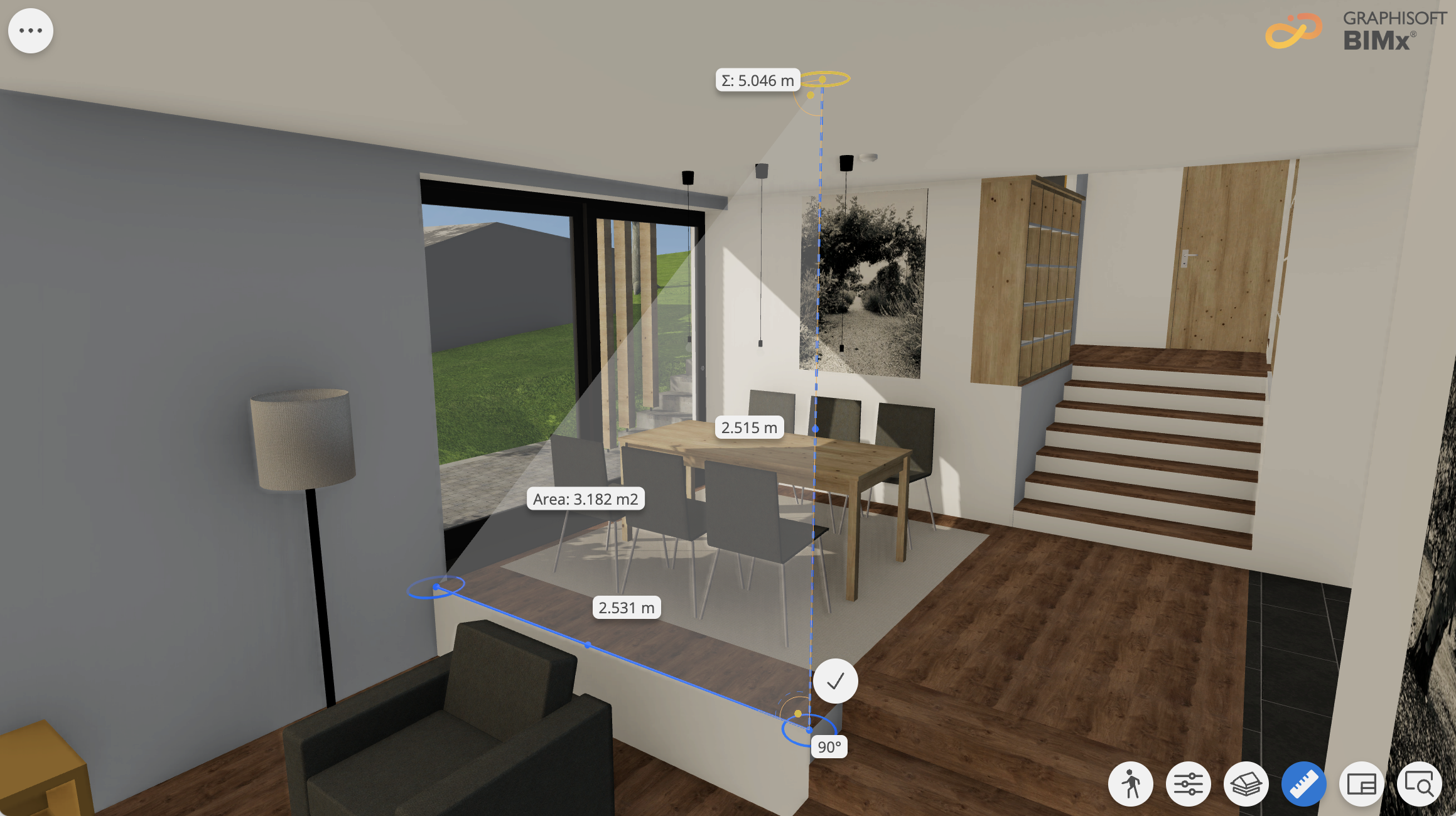

В 3D замеры дополняются направляющими: они помогают выбирать точки в вертикальной и горизонтальной плоскостях и сохранять геометрически правильное направление отрезка. Отображаются величины расстояний и углов, а также суммарная длина выбранных сегментов. Единицы измерения меняются в настройках между метрической и имперской системами. Для согласования отделки и оборудования такой инструмент удобен как способ сверить уже существующую проектную геометрию.

Отдельно можно изучать конкретные элементы информационной модели. При выборе стены, перекрытия или другой конструкции открывается карточка с данными, включёнными в файл при публикации. В ней встречаются свойства материалов, обозначения, технические параметры и другие характеристики, переданные из Archicad либо поддерживаемого источника модели. Если автор не опубликовал определённое свойство, просмотрщик его не добавляет: достоверность информационного наполнения зависит от исходного проекта.

Обмен гипермоделями и совместная работа

Для передачи проектов используется BIMx Model Transfer. Автор публикует файл, а получатель открывает модель по ссылке в веб-просмотрщике либо скачивает её в совместимое приложение. Этот способ подходит для согласования с клиентами, передачи документации подрядчикам и обсуждения изменений между офисом и стройплощадкой. Доступ к опубликованной модели и условия её распространения определяются настройками размещения и правами владельца.

BIMx Web работает без установки расширений браузера и поддерживает изучение 2D-листов, 3D-сцены и опубликованных данных. Веб-версия включена в среду BIMx Model Transfer и BIMcloud. Для некоторых моделей доступно создание ссылки на выбранный элемент или лист с указанием нужного ракурса; на Model Transfer такие ссылки ограничены сроком действия. Использование конкретного режима доступа зависит от площадки размещения модели.

В мобильном BIMx Pro предусмотрены замечания на основе BCF: участники фиксируют проблему в контексте модели, добавляют информацию для согласования и передают её в проектный процесс. При подключении к BIMcloud доступны дополнительные средства командного взаимодействия. При этом создание таких замечаний не относится к стандартным возможностям настольной и браузерной версий. Различие между редакциями необходимо учитывать, прежде чем выстраивать процесс приёмки или авторского надзора.

Экспорт документации

Настольная версия позволяет экспортировать текущий лист, книгу чертежей или 3D-вид в PDF; в браузере доступны экспорт текущего макета и изображения объёмной сцены. Формат удобен для отправки зафиксированного представления проекта или печати. PDF, созданные из BIMx, содержат растровое представление документации, а не редактируемый векторный исходник. Поэтому такой экспорт пригоден для ознакомления и обсуждения, но не заменяет передачу рабочих файлов из Archicad.

Базовый просмотр и расширенные инструменты

В расширенном наборе доступны скрытие отдельных элементов и управление видимостью слоёв, папок слоёв и комбинаций, а также настраиваемая плоскость сечения. В 2026 году эти функции Pro появились и в веб-версии, поэтому различие между платформами уже не сводится к наличию или отсутствию инструментов анализа. Вместе с тем мобильное приложение сохраняет отдельные возможности для создания замечаний и командной работы, которые не следует автоматически приписывать BIMx Desktop или BIMx Web.

Плюсы программы:

• Объединяет 3D-модель, листы и информацию об элементах в одной гипермодели формата .bimx.
• Открывает связанные планы и разрезы непосредственно из 3D-просмотра с помощью интерактивных маркеров.
• Поддерживает замеры в 2D и 3D, сохранённые виды, режим презентации и экспорт в PDF.
• Доступна на компьютерах, мобильных устройствах и в веб-браузере; для просмотра не требуется Archicad.
• Позволяет передавать модель по ссылке и организовывать обсуждение на основе единой проектной документации.
• Расширенные функции видимости и сечений предусмотрены в BIMx Pro для участников с соответствующим доступом.

Минусы:

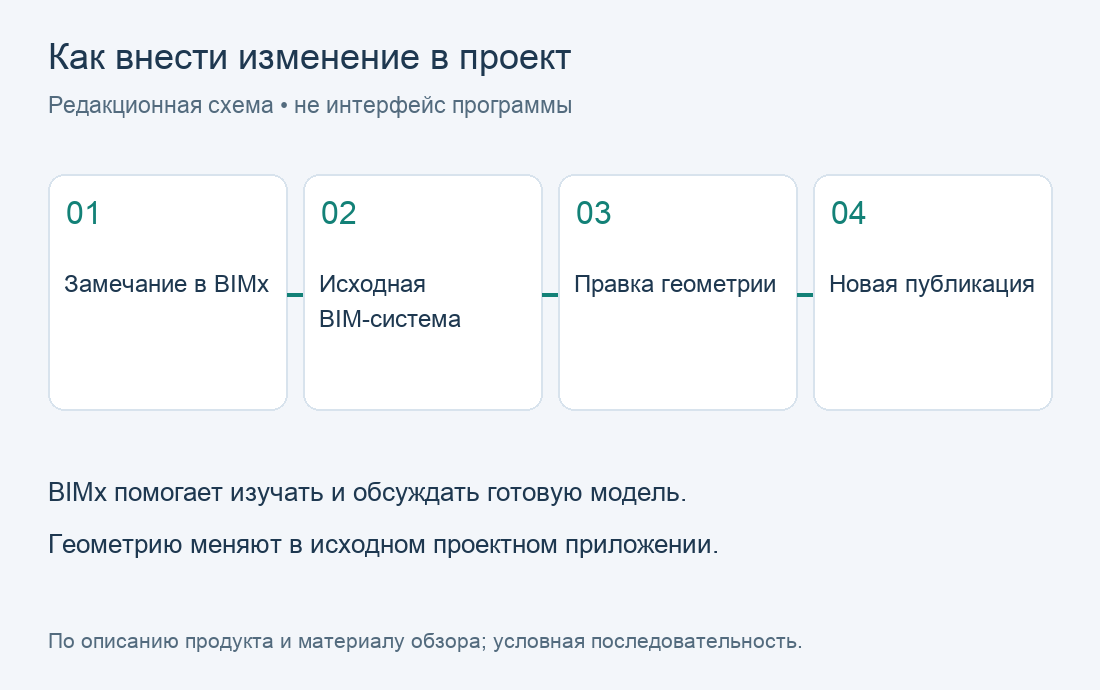

• Не редактирует геометрию, материалы и планировку исходной BIM-модели; исправления выполняются в проектной системе.
• Полнота чертежей, спецификаций и свойств конструкций зависит от содержания опубликованной гипермодели.
• Для открытия нескольких пользовательских моделей требуется Graphisoft ID; без входа доступ ограничен.
• Скрытие элементов, расширенное управление слоями и произвольная плоскость сечения относятся к BIMx Pro.
• Создание BCF-замечаний реализовано в мобильной Pro-версии и не относится к функциям настольного и веб-просмотра.
• Экспорт PDF содержит растровые изображения документации и не заменяет редактируемые рабочие чертежи.
