Обзор BIM Wizard

Системные требования

Возможности программы

Импорт исходных данных и интеграция с BIM-системами

Для проекта используются данные, полученные из САПР в XML и IFC, а также через расширения проектных систем. Интеграции предусмотрены с отечественными и зарубежными BIM-решениями. В связке с Renga сметные свойства назначаются в модели и затем передаются в отдельное сметное приложение. Подобные сценарии поддерживаются и для Revit и ArchiCAD. Специалисту не требуется вручную переписывать геометрические характеристики каждой конструкции в отдельную ведомость.

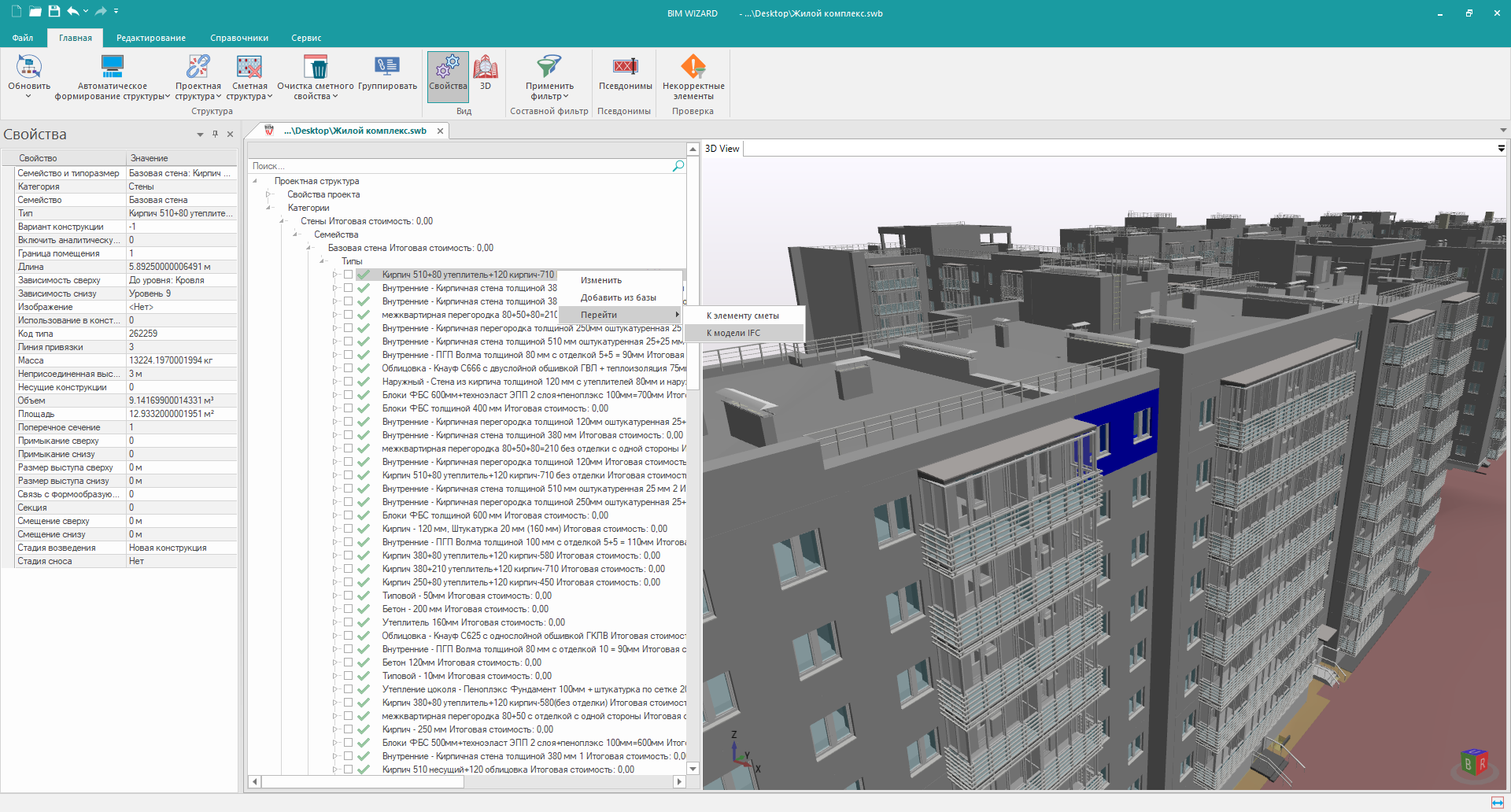

Формат IFC используется и для визуальной проверки. В BIM Wizard доступен просмотр трехмерной информационной модели с переходом от соответствующей позиции к элементу. Сметчик видит, к какой части здания относится выбранная работа. Это не то же самое, что художественная визуализация интерьера: трехмерное представление здесь служит для навигации, проверки привязок и сопоставления расчетных данных с конструкциями.

Сметные свойства и расчет строительных объемов

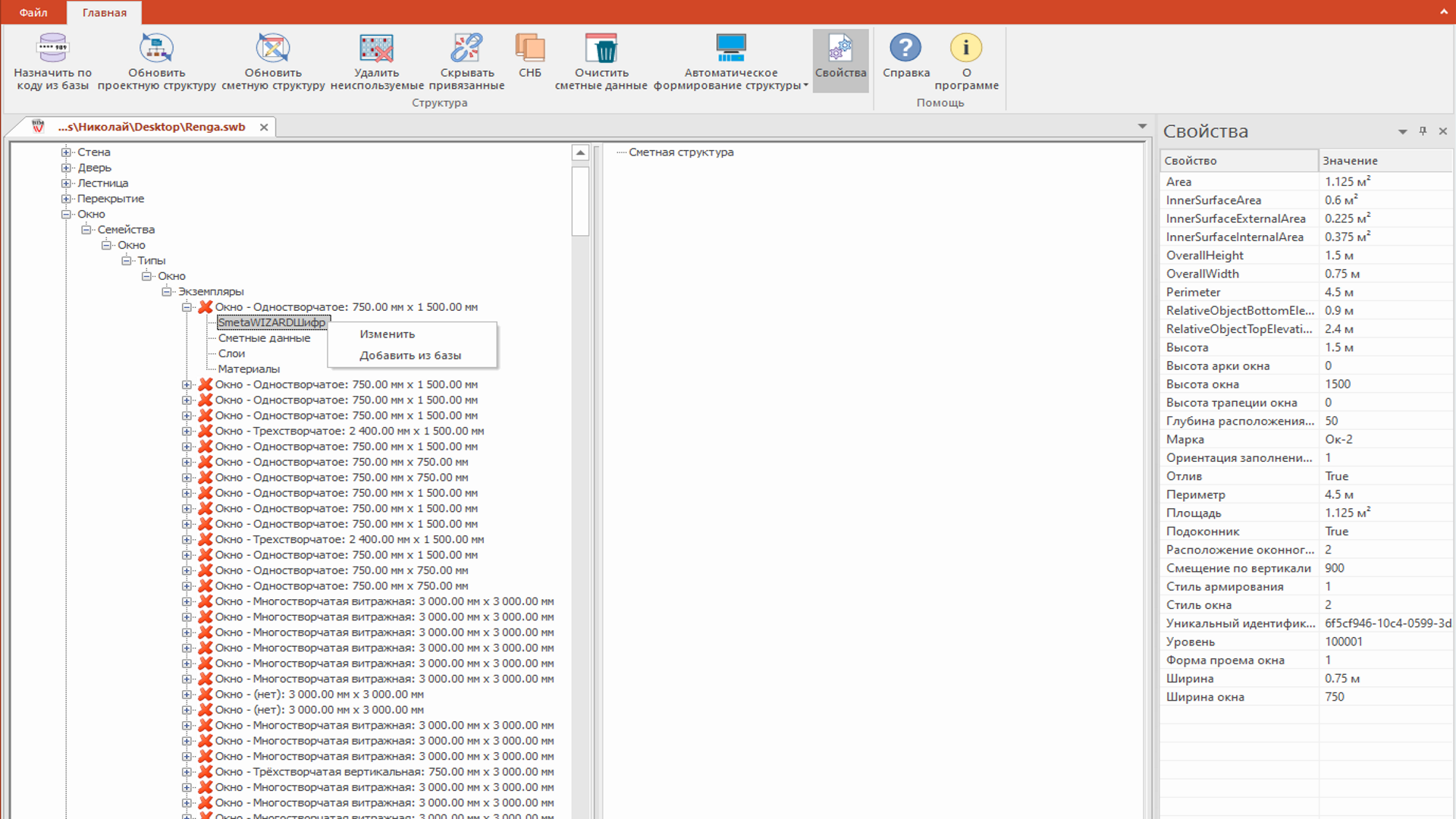

Сметное свойство связывает конструктивный элемент с шифром нормы или материала, количеством и единицей измерения. Набор свойств назначается как всему элементу, так и отдельным слоям или материалам конструкции. Такой уровень детализации нужен, например, когда многослойная стена включает несколько видов работ и материалов, измеряемых по разным правилам. Для каждой позиции определяется расчетное количество, которое затем попадает в сметную структуру.

В правилах вычисления используются числовые параметры модели. Вместо простой подстановки объема целой конструкции можно учитывать длину, площадь, массу или свойства отдельного слоя в соответствии с выбранной нормой. Привязка с формулами помогает согласовать геометрические величины с единицами измерения из сборника. Точность результата зависит от параметров исходной модели, назначения подходящих норм и корректности принятых правил исчисления объемов.

Назначение нормативных позиций допускает как ручную работу сметчика, так и автоматизированный подбор. Система использует готовые решения для типовых элементов и дает возможность сохранять собственные сочетания нормативов для повторного применения. При обработке однотипных конструкций это сокращает количество повторяющихся операций. Контроль правильности назначенных свойств остается важным: одинаковые по названию элементы проекта могут отличаться составом материалов и технологией выполнения работ.

Нормативные базы и библиотека типовых решений

Программа работает с государственными, территориальными, ведомственными и персональными сметно-нормативными базами. В перечне совместимых источников присутствуют ГЭСН, ФЕР, ТЕР, ТСН, УНЦС, ТНЦС, СН и ОЕР, а также корпоративные справочники работ и материалов. Для поиска по базам предназначены инструменты отбора норм и расценок. Выбор источника связан с применяемой методикой расчета, требованиями заказчика и характером строительного объекта.

Библиотека типовых элементов позволяет хранить наборы сметных свойств и применять их в следующих проектах. Дополнительный продукт InfoBaseWIZARD предназначен для автоматизированного подбора норм и расценок с учетом параметров конструкций и технологии производства работ. При этом основное приложение поддерживает и ведение пользовательских наборов типовых решений. Готовая база ускоряет работу, но не отменяет проверки актуальности норм и соответствия выбранных позиций конкретному конструктиву.

Формирование структуры и цифровой ведомости

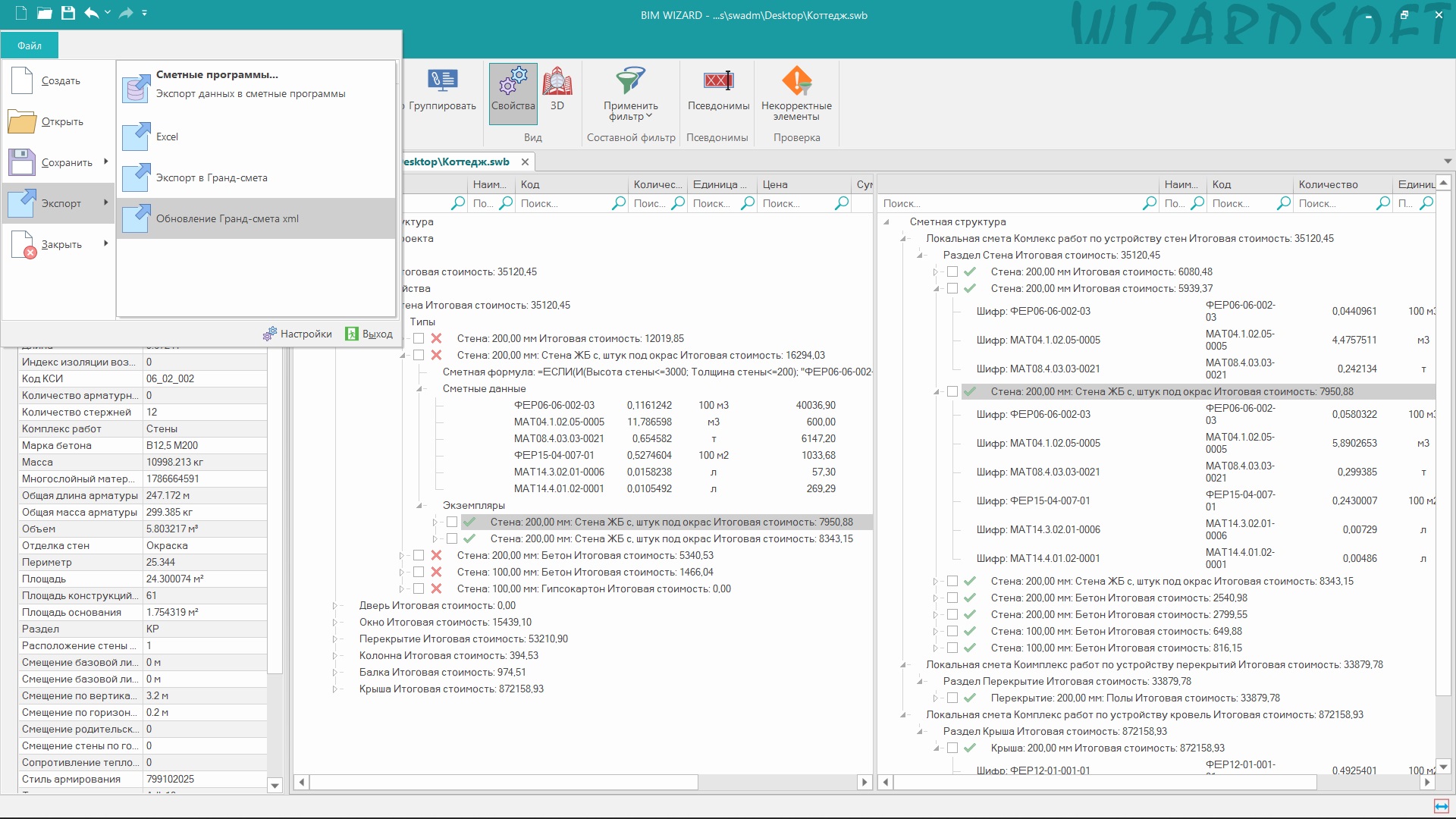

Программа формирует цифровые ведомости объемов работ. Их можно вывести в XLS или XML, включая XML по схеме Главгосэкспертизы. Такая ведомость представляет собой структурированные сведения об объемах и работах, а не произвольный набор чисел из геометрии. Она применяется для передачи данных между проектной и сметной частями, контроля объемов и подготовки электронного обмена в требуемом формате.

Для последующего составления смет предусмотрены разные варианты выгрузки: XML для SmetaWIZARD и ГРАНД-Смета, файлы .gge, .arp и .timml. Поддержка нескольких форматов уменьшает зависимость обмена от одного сметного приложения. При передаче данных выбирают вариант, который принимает расчетная система, и проверяют соответствие структуры, кодов норм и единиц измерения. Это особенно актуально при работе между несколькими организациями.

Расчет стоимости и место программы в цепочке

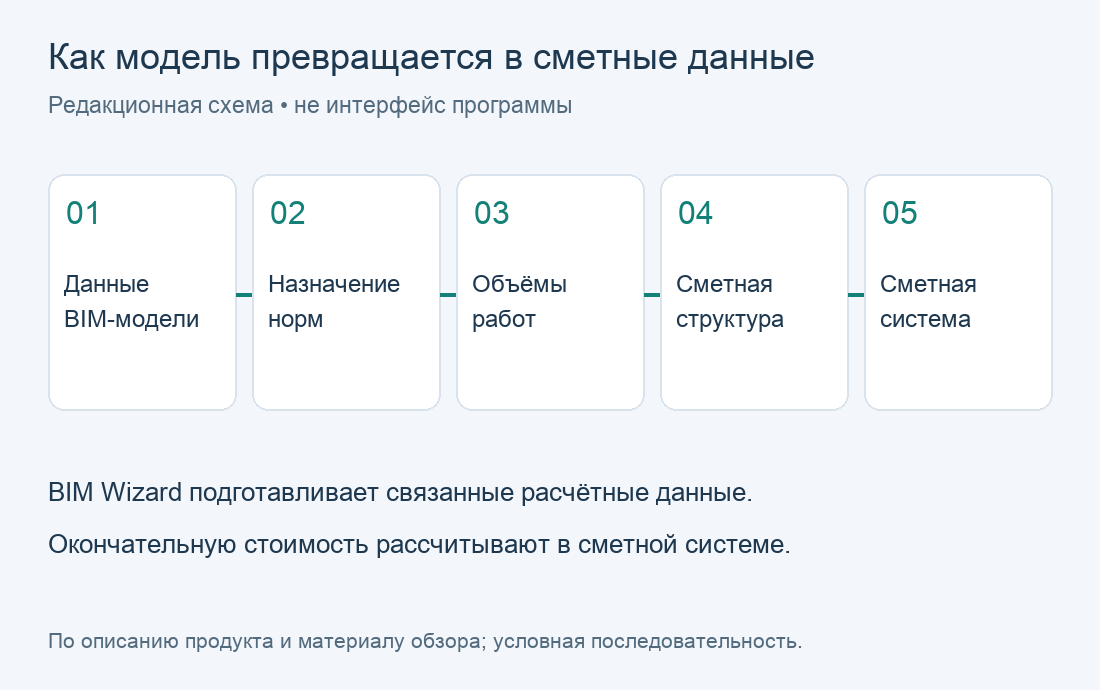

Один из предусмотренных вариантов — передача структуры в SmetaWIZARD и последующее получение результатов расчета обратно в информационную модель. Для других сметных решений предусмотрены обменные форматы, в том числе совместимые с ГРАНД-сметой. Программа подготавливает данные для базисно-индексного, ресурсно-индексного и ресурсного методов. Окончательный выбор способа определения стоимости и его реализация относятся к этапу расчетов в сметной системе.

Обновление модели и проверка расхождений

При изменении проектных решений связь модели со сметными позициями сохраняется. BIM Wizard обновляет исходные объемы, не стирая уже выполненную сметную работу. Например, корректировка размеров связанного конструктивного элемента отражается в расчетных данных после обновления, а нормы остаются доступными для проверки. Такой механизм рассчитан на проекты, которые уточняются на протяжении разработки, и снижает необходимость заново собирать всю структуру после каждой редакции модели.

Отдельные инструменты предназначены для проверки согласованности. Программа сопоставляет объемы в смете и цифровой информационной модели, находит элементы модели без сметной связи и позиции сметы, которым не соответствует элемент ЦИМ. Эти проверки позволяют выявлять пропуски при назначении нормативов и рассогласование двух представлений проекта. Результаты используют для исправления данных до окончательной передачи на расчет или экспертизу.

Календарное планирование в составе экосистемы

Для календарно-сетевого планирования компания предлагает отдельный PlanWIZARD. В сочетании с BIM Wizard и SmetaWIZARD он использует сметные данные при построении графиков и связывает работы с элементами консолидированной модели. Такой комплект относится уже к более широкой задаче 4D- и 5D-планирования. Возможности PlanWIZARD и SmetaWIZARD не нужно приписывать основному приложению: последний выполняет подготовку и связку исходной проектно-сметной информации.

Плюсы программы:

• Получение строительных объемов из информационной модели вместо повторного ручного переноса параметров в сметную структуру.
• Связь конструктивных элементов, сметных норм и расчетных данных с последующим обновлением при изменениях проекта.

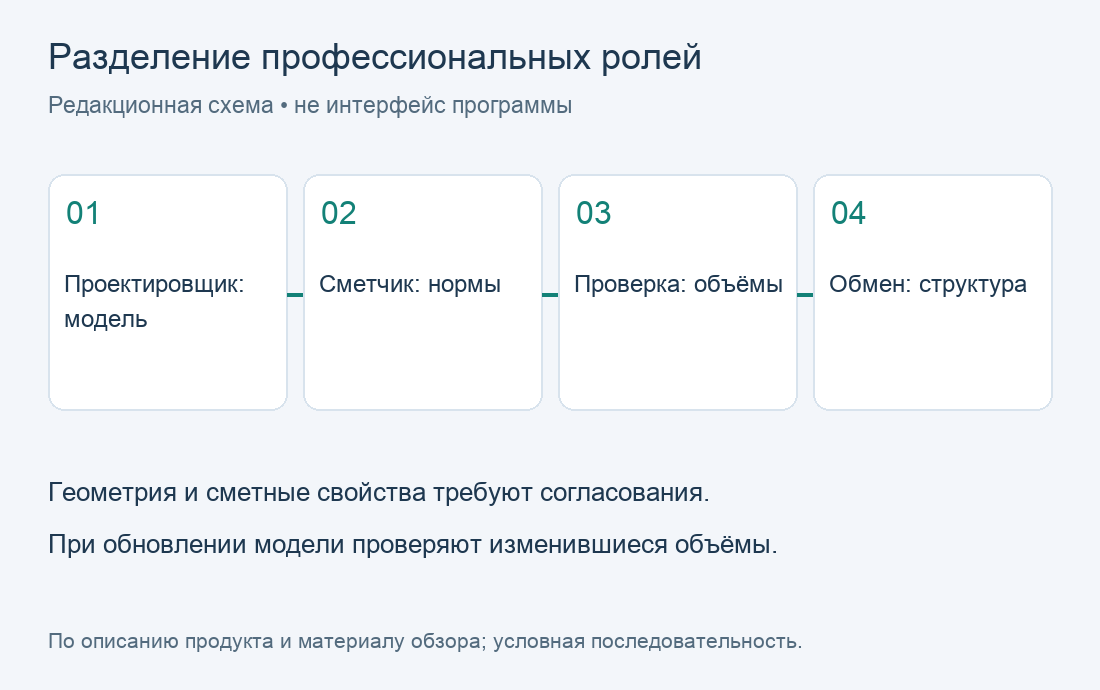

• Два сценария распределения работ: назначение сметных свойств в BIM-системе или на отдельном рабочем месте сметчика.
• Работа с государственными и корпоративными нормативными базами, библиотекой типовых элементов и автоматизированным подбором расценок.
• Формирование цифровых ведомостей объемов работ и экспорт сметных данных в несколько профильных форматов.
• Проверка несвязанных элементов модели и сметы, контроль расхождений объемов и просмотр IFC-модели.

Минусы:

• Для полноценного расчета окончательной сметной стоимости данные передаются в сметную программу; рассматриваемая программа выполняет подготовку структуры и объемов.
• Для использования интеграций в проектной среде требуются отдельные BIM-системы и соответствующие расширения.
• Коммерческая поставка включает аппаратный защитный ключ, а приобретение продукта связано с лицензированием.
• Программа ориентирована на специализированные сметные задачи: работа с нормативными базами и параметрами ЦИМ требует профильных знаний.
