Специализированный модуль объединяет проектирование геометрии инженерных сетей с автоматическим выпуском схем, расчетов и спецификаций. Обычные операции оформления чертежей выполняются средствами CAD-платформы, а специальные команды упрощают работу с воздуховодами и трубами.

Построение и корректировка вентиляционных трасс

План создается двумерными инструментами. Перед началом рисования выбираются форма воздуховода и текущий типоразмер. В перечне предусмотрены круглые, прямоугольные, гибкие воздуховоды и трубы. Затем инженер прокладывает участки сети и размещает конструктивные элементы. Команды на панели позволяют создать отвод, вставить диффузор, оформить выноску и изменить текущий диаметр. Переход от элемента к элементу организован через предметные операции, поэтому не требуется формировать все детали исключительно стандартными линиями и примитивами CAD.

Для работы с планом доступны следующие группы действий:

• Выбор круглого, прямоугольного или гибкого воздуховода, а также трубопровода.
• Задание текущего диаметра или типоразмера перед проведением участка.
• Построение трассы и установка отводов, диффузоров, выносок.
• Корректировка расположения элементов и оформление чертежа средствами САПР.

Аксонометрические схемы и спецификации

По готовому плану приложение автоматически строит аксонометрическую схему. Это пространственное представление сети показывает взаимное расположение участков и соединений и дополняет горизонтальный план. Проектировщику не требуется вручную переносить каждый элемент на аксонометрию: основой служит уже построенная геометрия.

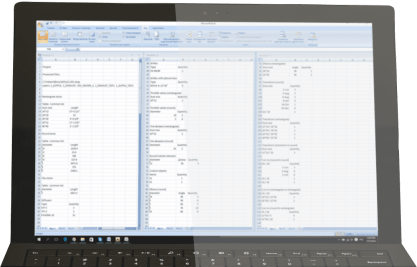

Программа также подсчитывает объемы работ и формирует спецификационные данные из элементов сети. Вместо ручного переноса сведений о воздуховодах из чертежа в ведомость инженер получает структурированный перечень на основе готового плана. Аксонометрия помогает читать конфигурацию трасс, а спецификация — учитывать состав и количество элементов.

Аэродинамический расчет

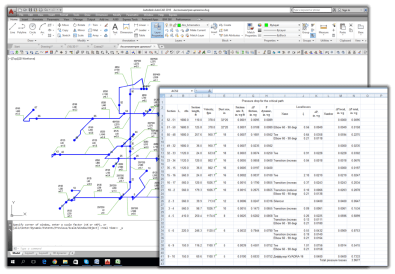

Для аэродинамики служит панель Akson_calc. Программа автоматически создает расчетную схему и выводит результаты в Microsoft Excel. В качестве исходной геометрии используется подготовленный план системы. Расчет входит в основную версию продукта и не требует приобретения расширенной редакции или BIM-модуля.

Трехмерная модель и автоматические разрезы

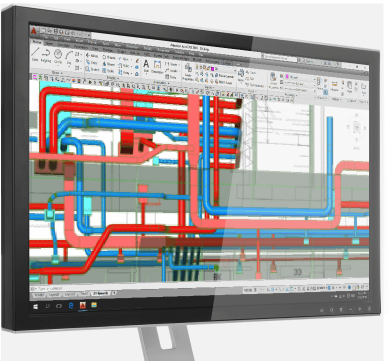

Приложение создает трехмерное представление вентиляционной сети на основе 2D-плана. Предусмотрен динамический просмотр в 3D во время проектирования; объемное изображение можно построить и после завершения чертежа. Отдельно моделировать все трассы ради просмотра в пространстве не требуется. Это помогает оценивать взаимное расположение инженерных элементов.

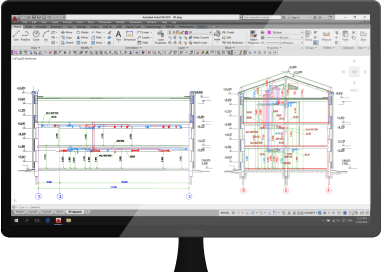

Программа автоматически формирует разрезы, дополняющие план и аксонометрию. Они показывают положение коммуникаций на выбранных участках и используются при подготовке инженерной документации. Автоматическое построение разрезов относится к функциям основной версии, а экспорт информационной модели в IFC — к отдельному BIM-модулю.

Проектирование отопления и двухтрубных систем

Инструменты для отопления и трубопроводов включены в расширенную версию. Работа начинается с отображения реального положения труб и приборов на плане. На основе этой геометрии приложение затем создает аксонометрическую схему и оформленный условный план. При преобразовании фактической трассировки в схематическое изображение трубы могут быть показаны с отступом от стен и разнесены относительно друг друга для более удобного чтения чертежа. Это разделение помогает чертить трубы в реальных точках прокладки, не сдвигая их заранее только ради графического оформления. Схема для документации создается после формирования модели, а не вместо нее.

При построении предусмотрены подающий и обратный трубопроводы. Они могут быть нарисованы одновременно, друг под другом или параллельно. Специальные инструменты позволяют управлять двумя связанными трубами как единым участком системы: выделять связанные объекты, соединять обе линии отводами и привязывать отопительный прибор к обеим трубам. Это важно для чертежей двухтрубного отопления, где подача и обратка должны сохранять согласованное расположение.

Программа автоматизирует вставку отводов и переходов. При изменении диаметра трубопровода соответствующие соединительные детали перестраиваются автоматически. Для изменения свойств предусмотрены команды редактирования размеров и типов труб. На плане также строятся трубопроводы на заданном расстоянии от стен. В результате инженер контролирует фактическую геометрию сети, после чего получает условное изображение, пригодное для оформления проектной схемы. Связанные участки подачи и обратки сохраняют единый принцип редактирования; это снижает объем однотипных действий при переработке схемы.

При работе с отоплением выполняются следующие операции:

• Рисование подачи, обратки либо обеих линий одновременно.
• Выбор связанных участков двухтрубной сети и их совместное соединение.
• Размещение приборов и привязка к подающему и обратному трубопроводам.
• Перестроение отводов и переходов при смене диаметра, создание аксонометрии и условного плана.

BIM-модуль и обмен проектными данными

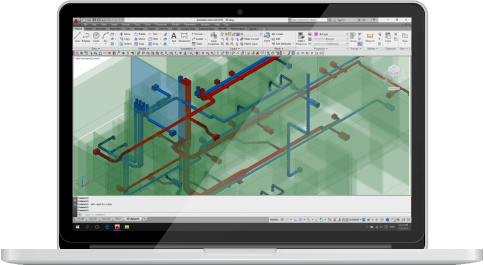

Опциональный BIM-модуль дополняет AKSON-vent экспортом IFC, выгрузкой 3D-модели здания и пользовательскими объектами с точной геометрией. Эти операции предназначены для обмена данными с другими участниками информационного моделирования. Для модуля нужна отдельная лицензия и подходящая версия CAD-системы. В отличие от обычного 3D-просмотра сети, формат IFC ориентирован на передачу геометрии и информации между разными программными средствами участников проекта.

Файлы сохраняются в DWG и открываются другими совместимыми CAD-редакторами без установленного расширения. Используются обычные объекты без зависимости от специальных прокси-элементов. Такой обмен позволяет продолжать графическое редактирование при передаче проекта смежникам, работающим в базовой САПР.

Лицензия, обновления и обучение

Предусмотрена коммерческая бессрочная лицензия. В расширенной редакции открыты инструменты отопления, BIM-модуль приобретается отдельно. Последующие обновления необязательны: установленная программа продолжает работать. Приобретение обновлений дает новые функции, поддержку следующих версий CAD и техническое сопровождение.

Для освоения доступны руководство на русском языке с иллюстрациями и более ста видеоуроков. Поддержка организована по телефону и электронной почте; при наличии интернета предусмотрена дистанционная помощь. Эти ресурсы помогают освоить команды рисования, расчетов и взаимодействие CAD-среды с Excel.

Плюсы программы:

• Предметные инструменты для вентиляции, автоматическое построение аксонометрии и разрезов.
• Расчет объемов, спецификации и аэродинамики с выводом результатов в Excel.
• Динамическое 3D-представление системы на основе 2D-плана.
• Сохранение редактируемых DWG-файлов, открываемых без установки расширения.
• Русскоязычный интерфейс, руководство с иллюстрациями и обучающие видео.
• Дополнительные инструменты для двухтрубного отопления и BIM-экспорта в соответствующих редакциях.

Минусы:

• Работает только вместе с совместимой CAD-системой: одной установки расширения недостаточно.
• Для расчетных функций требуется установленный Microsoft Excel.
• Инструменты отопления доступны в расширенной версии, а экспорт IFC требует дополнительного BIM-модуля.
• Для BIM-модуля действуют более высокие требования к версиям поддерживаемых CAD-платформ.
